SUNROAD ZKF系列真空辅助开关

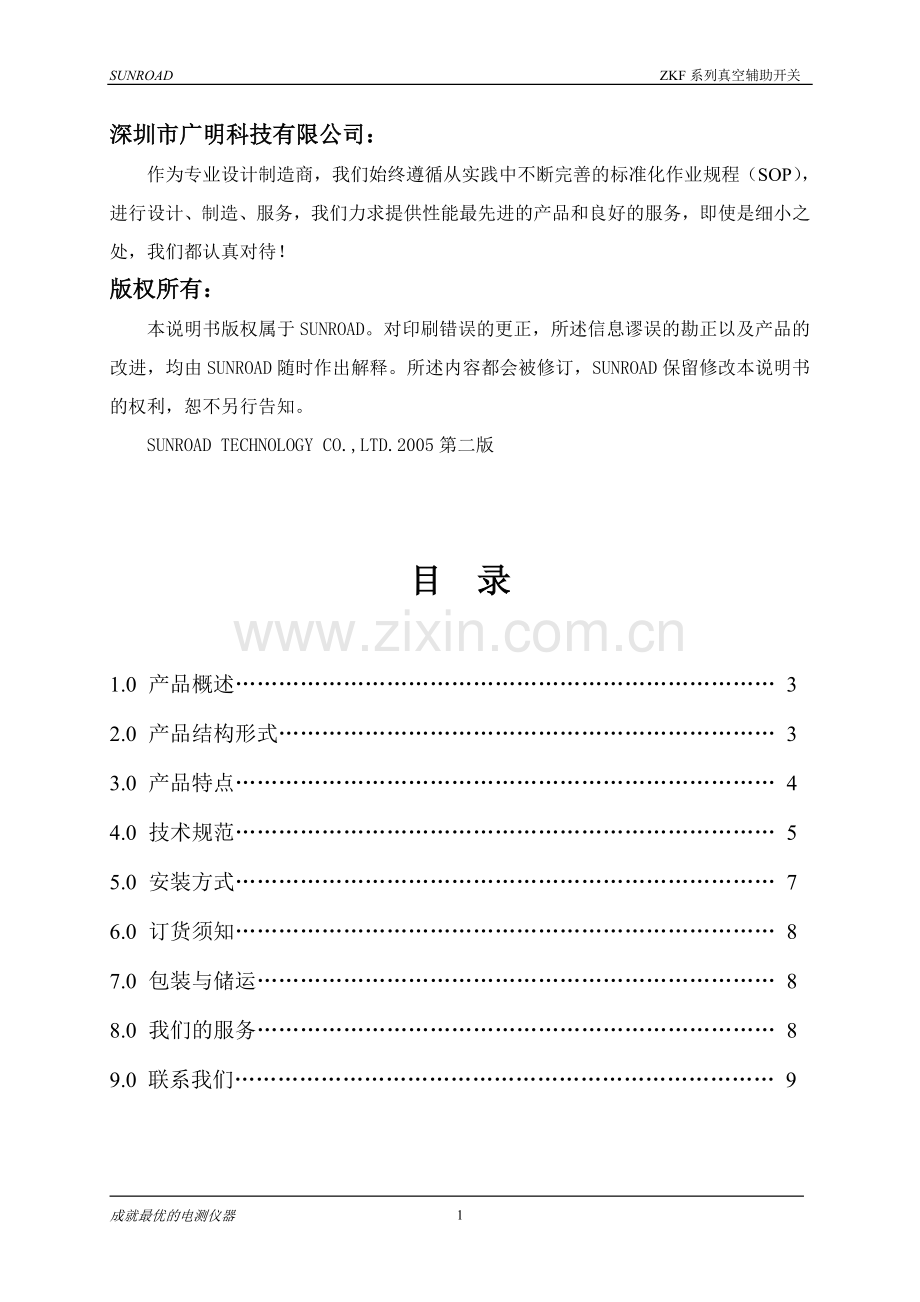

深圳市广明科技有限公司：
作为专业设计制造商，我们始终遵循从实践中不断完善的标准化作业规程（SOP），进行设计、制造、服务，我们力求提供性能最先进的产品和良好的服务，即使是细小之处，我们都认真对待！
版权所有：
本说明书版权属于SUNROAD。对印刷错误的更正，所述信息谬误的勘正以及产品的改进，均由SUNROAD随时作出解释。所述内容都会被修订，SUNROAD保留修改本说明书的权利，恕不另行告知。
SUNROAD TECHNOLOGY CO.,LTD.2005第二版

目 录

1.0 产品概述………………………………………………………………… 3
2.0 产品结构形式…………………………………………………………… 3
3.0 产品特点………………………………………………………………… 4
4.0 技术规范………………………………………………………………… 5
5.0 安装方式………………………………………………………………… 7
6.0 订货须知………………………………………………………………… 8
7.0 包装与储运……………………………………………………………… 8
8.0 我们的服务……………………………………………………………… 8
9.0 联系我们………………………………………………………………… 9

为了您今后工作的方便，请作如下信息的记录：

服 务 代 表：
地 址：
电 话：
手 机：
产品型号规格：
购 机 日 期：

MEMO
9

成就最优的电测仪器
1．0 产品概述
电力系统选用的F系列辅助开关全部为机械磨擦接触式，由于结构特点决定长期使用，便存在着一些安全隐患问题，例如开关接点长期使用后接触的可靠性变差、环境适应性不强、防护等级较低、使用寿命较短等问题，为了解决这样的问题，我们设计生产了新颖的ZKF系列真空辅助开关，接点通断可靠，接点使用寿命达十万次，最大分断电流可达到：交流10A、直流6A，解决F系列辅助开关所存在的一些安全隐患问题，充分满足不同场合的使用要求。

2．0 产品结构形式
ZKF系列真空辅助开关沿用了F系列开关相同的外形和尺寸，以达到完全兼容的目的。 ZKF1型开关与F1型开关的外形尺寸完全一致。ZKF2型开关与F6新型辅助开关的外形尺寸完全一致,体积小,可靠性更高。
ZKF系列开关的核心部件被密封成为一个整体，以增强可靠性,其运动部分──转子安装永久磁钢，置于定盘中，不与定盘产生磨擦,所以转轴转动轻盈灵活,不存在机械卡死的状况。
开关的头部采用速动机构,当转轴转到75o后,在储能弹簧的作用下,活动拨块带动转子快速动作,并可靠地停留在终点位置。接线端采用复合槽组合螺钉,压线垫片随螺钉紧松而自动升降,接线方便。

3．0 产品特点
3.1 电接触可靠性高
F系列开关接点的通断是靠机械磨擦接触实现的，产生的电弧使接点表面烧黑，严重影响接触可靠性。而ZKF系列开关的接点工作于真空或惰性气体介质中，在规定电流下不产生电弧，最大分送电流可达到：交流10A、直流6A，确保良好的电接触可靠性。
3.2 机械强度高，无需检修
F系列开关的零部件比较分散，且因其本身的不可靠性而检修频繁。而ZKF系列开关将核心部件真空管以及连接铜片用环氧树脂密封于定盘中，一层就是一个整体，其机械强度高，从根本上杜绝了接触不可靠的可能性，因而省去了频繁检修的烦恼。
3.3 寿命长，抗干扰能力强
ZKF系列开关的真空管的寿命是100000次分断能力，远远高于机械接点的几千次；而控制开关通断的永久磁钢采用稀土磁性材料钕铁硼制作，磁性强，永不退磁。开关本身的结构可有效地抵抗各种磁场和电场的干扰。
3.4 适应性强
ZKF系列开关的接点因密封在真空管中，在多粉尘、潮湿及腐蚀性环境中也能保证良好的通断性能。相反，机械接点的开关在腐蚀性环境中很快会因为触点被腐蚀而使接触不良。
考虑到用户更换旧开关的需要以及适应各种安装场合的要求，ZKF系列真空开关考虑了不同的安装方式和旋转角度以及不同的中心高度的要求。除断路器主辅助触点头外可以替代所有F系列的辅助开关。
4．0 技术规范
4.1 ZKF系列真空辅助开关型号及标注含义

4.2 技术参数

项目
Ⅱ型
触头两端电压V
交流
直流
220
110
220
110
最大分断电流
1～10A
2～15A
1～6A
1～6A
电大闭合电流
3～20A
5～30A
3～20A
5～30A
接点间击穿电压
700VDC
接点接触电阻
150MΩ
绝缘电阻
1000MΩ
lmin工频耐压
2000
接点寿命 次
106
防护等级
IP55
抗干扰性能
接点通断可靠性不受共模、差模、辅射电磁场、静电场的干扰影响
层数组合
2 — 10层任意组合
环境温度 ℃
-30～+60
环境条件
相对湿度不大于95%
备注：目前ZKF系列真空辅助开关不但可用于继电器切换回路和信号采集回路，而且对于保护回路、电磁锁回路、隔离开关辅助回路、断路器二次控制中间回路皆适用。

4.3 接点编号
本系列开关的接点号从放入的编号牌看,左下角为1,沿逆时针方向依次为2→3→4,如图1。接点对应如表2：

4.4 旋转方向
ZKF型开关安装时需注意旋转方向。
从开关底部看,ZKF型开关的转轴应在定位挡片所限定的范围内(0°～ 90°)转动。

5．0 安装方式
ZKF-1型开关的安装方式主要是直装式（Z）、卧装式（W2）两种；见图3，图4。

ZKF-2型开关主要提供三种安装方式：直装Z，卧装30°W1，卧装40°W2，见图5，图6；也可根据客户的要求，定制特殊安装尺寸和安装方式的产品。
现有的ZKF系列开关既可适用于操作轴与开关轴同心的场合，也适用于操作轴与开关轴不同心的场合，这可以通过选用转接附件A或者B来实现。在同心的场合，附件A的各种转接头可顺利实现不同转换角度的要求，见图7：

6．0 订货须知
在设计选型或订货时，应参照本说明“4.0 技术规范”详细标明：“层数或常开、常闭接点数量”、“最大分断电流”、“操作机构的转动角度”、“安装方式”及“选用附件”
7．0 包装与储运
7.1 采用单个纸盒包装，装于瓦楞子纸箱或木箱中储存运输，储存与运输的过程中无特殊要求；
7.2 整体或分别运输的部件适合运输和装载的要求；
7.3 包装箱上应有明显的包装储运图和标志（按GB191）和广明科技标准作业规程（SOP）
8．0 我们的服务
8.1 关于用户对产品的咨询和售后服务，我们实行首问答疑负责制，为您及时解决相关问题；
8.2 装置使用一年内，实行包换、包修；期满后，我们仍然将对产品负责，实行终身服务制；
8.3 对非我方责任造成的装置损坏，我方仍然优先优惠提供原材料配件和良好的服务。
9．0 联系我们
公司名称：深圳市广明科技有限公司
地 址：深圳市罗湖区延芳路罗芳工业区高新厂房11栋5楼
联系电话：[phone] 0755-82616153
传 真：0755-82619169
邮 编：518003
