由开关引起的动态电路的判断

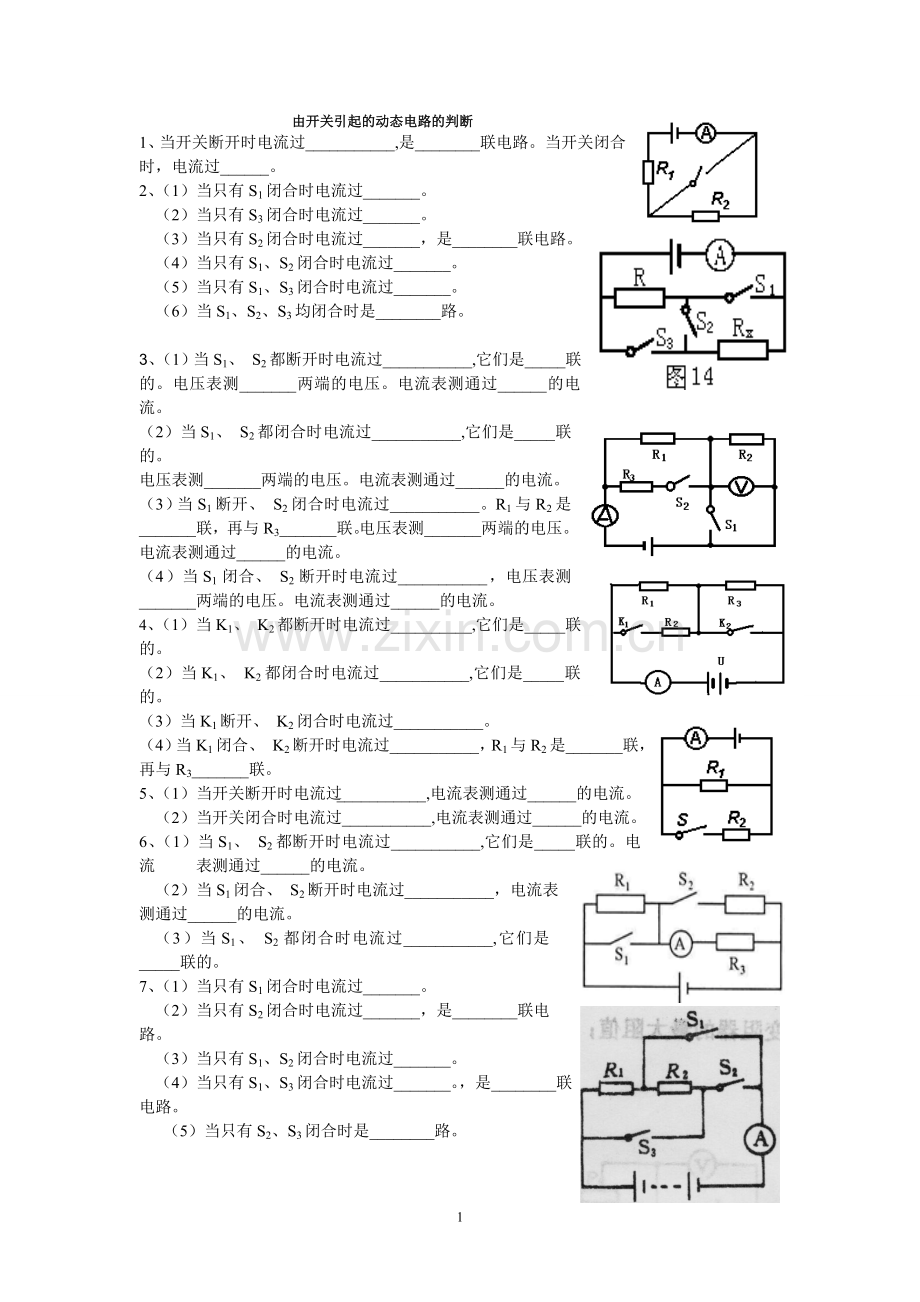

1、 当开关断开时电流过___________,是________联电路。当开关闭合时，电流过______。
2、（1）当只有S1闭合时电流过_______。
（2）当只有S3闭合时电流过_______。
（3）当只有S2闭合时电流过_______，是________联电路。
（4）当只有S1、S2闭合时电流过_______。
（5）当只有S1、S3闭合时电流过_______。
（6）当S1、S2、S3均闭合时是________路。

3、（1）当S1、 S2都断开时电流过___________,它们是_____联的。电压表测_______两端的电压。电流表测通过______的电流。
（2）当S1、 S2都闭合时电流过___________,它们是_____联的。
电压表测_______两端的电压。电流表测通过______的电流。
（3）当S1断开、 S2闭合时电流过___________。R1与R2是_______联，再与R3_______联。电压表测_______两端的电压。电流表测通过______的电流。
（4）当S1闭合、 S2断开时电流过___________，电压表测_______两端的电压。电流表测通过______的电流。
4、（1）当K1、 K2都断开时电流过__________,它们是_____联的。
（2）当K1、 K2都闭合时电流过___________,它们是_____联的。
（3）当K1断开、 K2闭合时电流过___________。
（4）当K1闭合、 K2断开时电流过___________，R1与R2是_______联，再与R3_______联。
5、（1）当开关断开时电流过___________,电流表测通过______的电流。
（2）当开关闭合时电流过___________,电流表测通过______的电流。
6、（1）当S1、 S2都断开时电流过___________,它们是_____联的。电流 表测通过______的电流。
（2）当S1闭合、 S2断开时电流过___________，电流表测通过______的电流。
（3）当S1、 S2都闭合时电流过___________,它们是_____联的。
7、（1）当只有S1闭合时电流过_______。
（2）当只有S2闭合时电流过_______，是________联电路。
（3）当只有S1、S2闭合时电流过_______。
（4）当只有S1、S3闭合时电流过_______。，是________联电路。
（5）当只有S2、S3闭合时是________路。

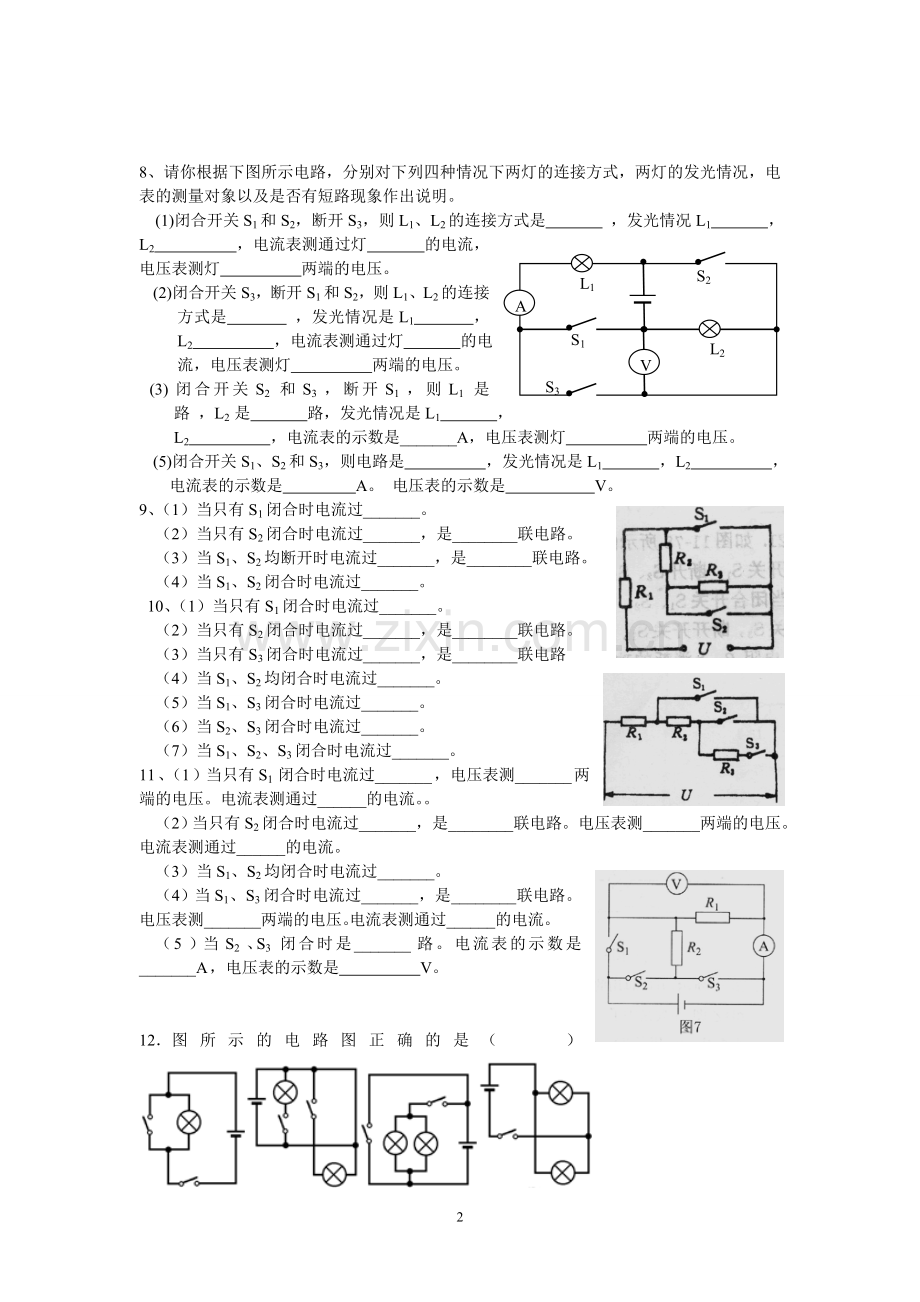

8、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
A
V
L1
L2
S1
S2
S3
(1)闭合开关S1和S2，断开S3，则L1、L2的连接方式是 ，发光情况L1 ，L2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
(2)闭合开关S3，断开S1和S2，则L1、L2的连接方式是 ，发光情况是L1 ，L2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
(3)闭合开关S2和S3，断开S1，则L1是 路 ，L2是 路，发光情况是L1 ，L2 ，电流表的示数是_______A，电压表测灯 两端的电压。
(5)闭合开关S1、S2和S3，则电路是 ，发光情况是L1 ，L2 ，电流表的示数是 A。 电压表的示数是 V。
9、（1）当只有S1闭合时电流过_______。
（2）当只有S2闭合时电流过_______，是________联电路。
（3）当S1、S2均断开时电流过_______，是________联电路。
（4）当S1、S2闭合时电流过_______。
10、（1）当只有S1闭合时电流过_______。
（2）当只有S2闭合时电流过_______，是________联电路。
（3）当只有S3闭合时电流过_______，是________联电路
（4）当S1、S2均闭合时电流过_______。
（5）当S1、S3闭合时电流过_______。
（6）当S2、S3闭合时电流过_______。
（7）当S1、S2、S3闭合时电流过_______。
11、（1）当只有S1闭合时电流过_______，电压表测_______两端的电压。电流表测通过______的电流。。
（2）当只有S2闭合时电流过_______，是________联电路。电压表测_______两端的电压。电流表测通过______的电流。
（3）当S1、S2均闭合时电流过_______。
（4）当S1、S3闭合时电流过_______，是________联电路。电压表测_______两端的电压。电流表测通过______的电流。
（5）当S2、S3闭合时是_______路。电流表的示数是_______A，电压表的示数是 V。

12． 图所示的电路图正确的是（　　）
A B C D
