旋转剖视图 Revolved Section View
【功能描述】
创建围绕轴旋转的剖视图。如图 1所示，旋转剖视图可包含一个旋转剖面，也可以包含阶梯以形成多个剖切面。在任一情况下，所有剖面都旋转到一个公共面中。

图 1 旋转剖视图
【相关术语】
在创建旋转剖视图时，一定要了解下面的术语和概念。

图 2 相关术语和概念
1. 动态剖切线支线
动态剖切线支线会随光标移动并在旋转点为放置提供视觉辅助。在选择父视图后会出现动态剖切线支线，如图 3所示。

图 3 动态剖切线支线
2. 剖切线支线
剖切线中用来创建旋转剖的部分。如图 2所示，剖切线支线可以包括剖切段、折弯段和箭头段。一个旋转剖面含有两个剖切线支线。剖切线支线在旋转点相连。
3. 旋转点
创建旋转剖时，必须使用选择条中的某个“捕捉点”选项指定一个旋转点。该旋转点用来标识剖切线绕其旋转的轴。剖切线支线在旋转点相连。

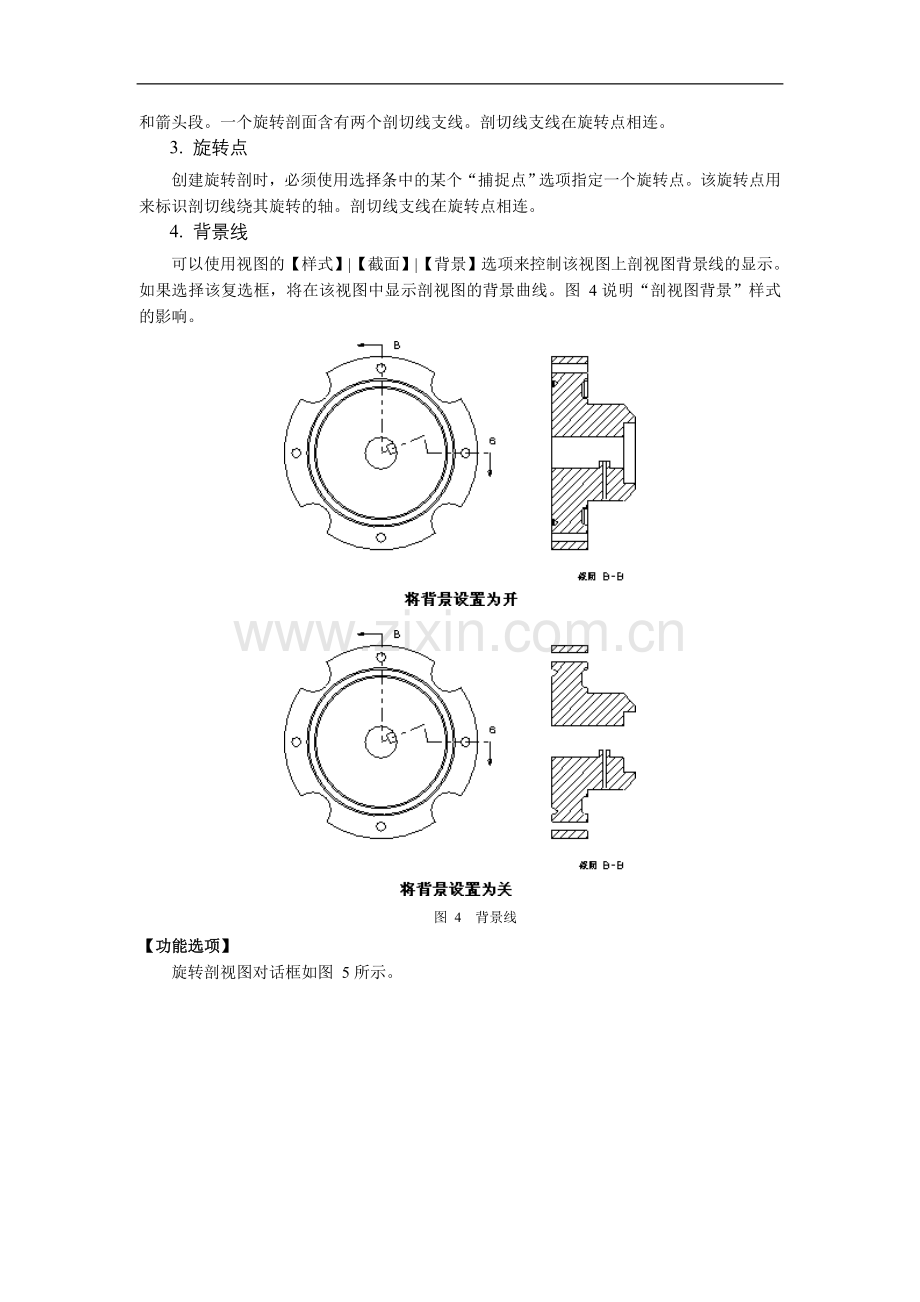

4. 背景线
可以使用视图的【样式】|【截面】|【背景】选项来控制该视图上剖视图背景线的显示。如果选择该复选框，将在该视图中显示剖视图的背景曲线。图 4说明“剖视图背景”样式的影响。

图 4 背景线
【功能选项】
旋转剖视图对话框如图 5所示。

图 5 旋转剖视图对话框
旋转剖视图对话框选项描述如表 1所示。
表 1 半剖视图对话框选项描述
选项
描述
父视图
l 基本视图：在放置基本视图后可用。允许选择另一个基本视图作为父视图。
铰链线
l 自动判断铰链线：用于放置切线。软件将自动判断铰链线。
l 铰链线：允许定义一个固定的关联铰链线。
l 自动判断的矢量：开启【铰链线】选项后可用。用于选择【矢量构造器】选项以定义铰链线。
l 反向：反转剖切箭头的方向。
剖切线
l 添加段：放置剖切线后可用。用于为阶梯剖视图添加剖切线。
l 删除段：用于从剖切线删除剖切段。
l 移动段：允许移动剖切线的单个段并保持该段与相邻段的角度和连接。可移动的段包括剖切段、折弯段和箭头段。
l 移动旋转点：用于定义一个新的旋转点。
放置视图
用于放置视图。
方位
允许在不同的方位创建视图。有3种可选项：
l 正交的：生成正交的剖视图。
l 继承方位：生成与所选的另一视图完全相同的方位。
l 剖切现有视图：在所选的现有视图中生成剖切。
设置
l 隐藏组件：用于选择要隐藏的组件。
l 显示组件：用于显示隐藏的组件。
l 非剖切组件：用于使组件成为非剖切组件。
l 剖切组件：用于使非剖切组件成为剖切组件。
l 剖切线样式：启动剖切线样式对话框，在该对话框中可以修改剖切线参数。
l 样式：启动视图样式对话框。
预览
l 剖视图工具：启动剖视图对话框。
l 移动视图：用于移动视图。
【操作步骤】
创建旋转剖视图的基本步骤如下：
（1） 选择【插入】|【视图】|【旋转剖视图】命令。
（2） 选择要剖切的视图（即，选择父视图）。
（3） 选择一个旋转点以放置剖切线，如图 6所示。
（4） 为第一段选择一个点，如图 7所示。
（5） 选择第二段的点，如图 8所示。
（6） 在视图中时，单击右键并选择【添加段】。
（7） 选择一条支线，如图 9所示。
（8） 选择一个点以定义新的段，如图 10所示。
（9） 单击右键并选择【放置视图】。将视图拖动至希望的位置并单击以放置视图，最终结果如图 11所示。

图 6 选择一个旋转点

图 7 选择第一段的点

图 8 选择第二段的点

图 9 选择一条支线

图 10 定义新段的点

图 11 单击以放置视图
