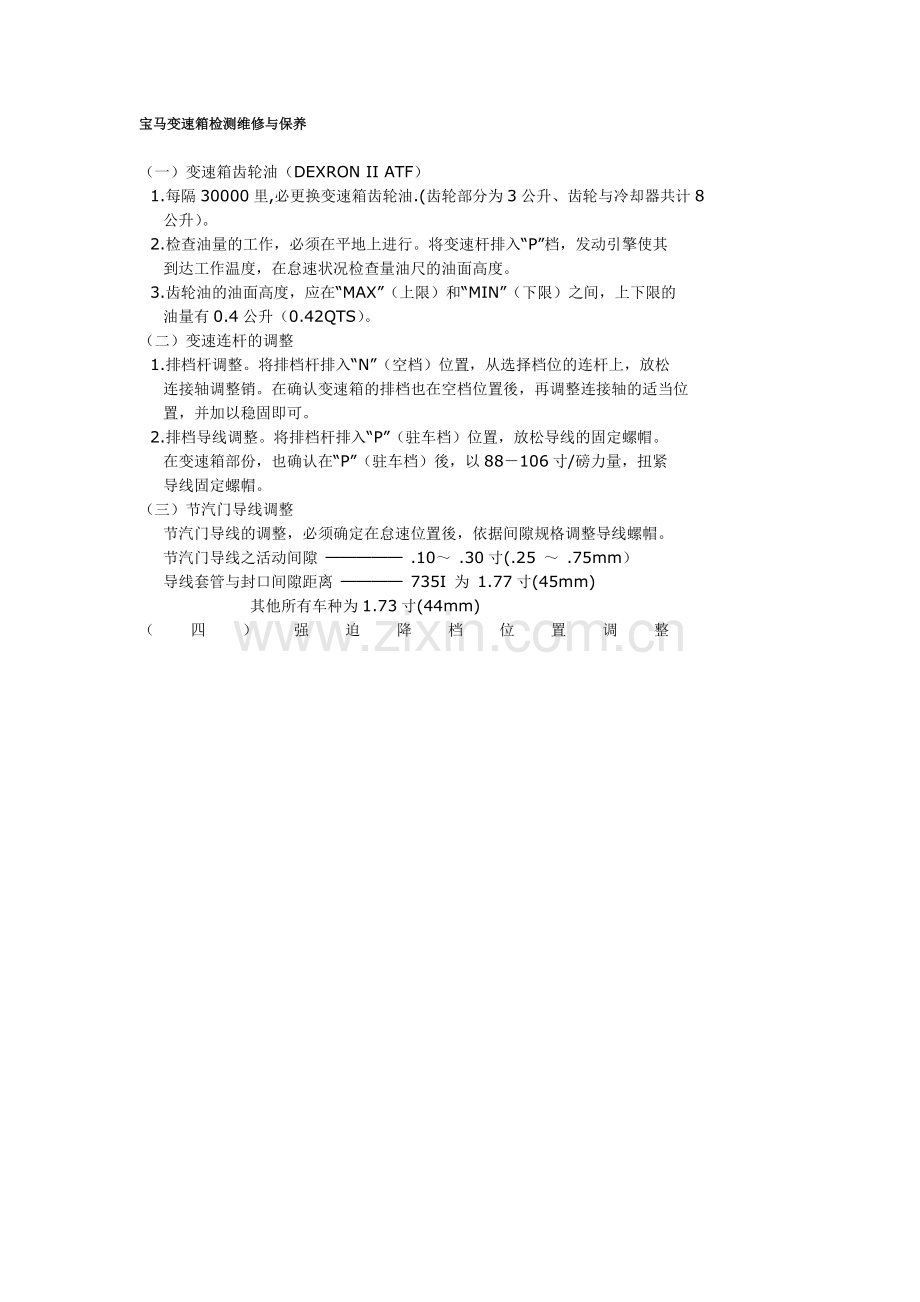

宝马变速箱检测维修与保养
(一)变速箱齿轮油(DEXRON II ATF) 秜?(鲴*s?
1.每隔30000里,必更换变速箱齿轮油.(齿轮部分为3公升、齿轮与冷却器共计8 氈_5抣? ?
公升)。 c鶾_,C乩獹
2.检查油量的工作,必须在平地上进行。将变速杆排入“P”档,发动引擎使其 鑺许せ鯂葸
到达工作温度,在怠速状况检查量油尺的油面高度。 ?Q硙fh ?
3.齿轮油的油面高度,应在“MAX”(上限)和“MIN”(下限)之间,上下限的 ?阷6?L
油量有0.4公升(0.42QTS)。 銉e慮? K
(二)变速连杆的调整 e颟搃?/?
1.排档杆调整。将排档杆排入“N”(空档)位置,从选择档位的连杆上,放松 ? |闰w馂
连接轴调整销。在确认变速箱的排档也在空档位置後,再调整连接轴的适当位 洙坙;K!0
置,并加以稳固即可。 ??0Εw ?
2.排档导线调整。将排档杆排入“P”(驻车档)位置,放松导线的固定螺帽。 x7闪錵??
在变速箱部份,也确认在“P”(驻车档)後,以88-106寸/磅力量,扭紧 絓漉>s車g
导线固定螺帽。 ??偐賋
(三)节汽门导线调整 仆韰Z溘︻?
节汽门导线的调整,必须确定在怠速位置後,依据间隙规格调整导线螺帽。 弓狳p?
节汽门导线之活动间隙 ───── .10~ .30寸(.25 ~ .75mm) ?篖?
导线套管与封口间隙距离 ──── 735I 为 1.77寸(45mm) L?士8J欁?
其他所有车种为1.73寸(44mm) |蠐慠缴hⅠ
(四)强迫降档位置调整 諡b韷控8
放松固定螺帽和强迫降档位置螺丝,压下加速踏板到变速箱有压力反应的位 *鐕馋\嘇jT
置,再调整强降档螺丝到这个接触点位置即可。 %a廷&胬
(五)空档安全开关 空档安全开关与排档杆、继电器相连接、如有动作不准确情况,则须调整排档 吲o o靫U?
杆;若没动作反应,则须检查继电器。 ?/阔?澬?
路试 (ROAD TEST) 堎n澽2
1.在进行路试前,必须确认变速箱齿轮油和连杆的调整,均是在正确的状况。 渻 ?E\?
2.换档的速度规格参考表。 攆が焆肀t.
节汽门全开(强迫降档已作用) 湊骋 ?
1档升2档 ──────────── 37MPH ?!?*俟
2档升3档 ──────────── 64MPH dЬ椒?i?
3档升4档 ──────────── 76MPH 翓插???
4档降3档 (节汽门全关)───── 26MPH 鳨VZ凡?
3档降2档 ──────────── 58MPH 瑄呗`iF筵:
2档降1档 ──────────── 31MPH 葊艡|?糅Z
3.由上列之参考表中,可藉以判断离合器或制动器有无打滑现象。 (E 伾隌-?
4.除了车速参考表之外,尚可依引擎转速判断。其转速与换档点如下。 计?|*帘?
换档状况 引擎转速(RPM) ^s?娝莊?
325E 和 528E 塠圶纓?翀
节汽门全开时 k'eiZ?菫k
1档升2档 ────────── 3370 ~ 3950 ??2?蹭
2档升3档 ─────────── 4000 ~ 4320 >奨脾?麳?
3档升4档 ─────────── 3740 ~ 3980 -鸖?U
强迫降档已作用 謹?u遭
1档升2档 ─────────── 4410 ~ 4910 H蕲秔%.-Dl
2档升3档 ─────────── 4510 ~ 4810 +?)櫋>k
4档降3档 ─────────── 立即反应 B?wlE宙啝
3档降2档 ─────────── 3030 ~ 3250 W$rjfx衲_
2档降1档 ─────────── 2550 ~ 2790 5瘛yQ;觹篠
手动降档 鮦╊&?僧
4~3档 ───────────── 立即反应 =蹣诸雦阞
3~2档 ───────────── 2890 ~ 3230 r~Z版%?
2~1档 ───────────── 2020 ~ 2500 扡?(??铢
524TD _瓘-?g&
节汽门全开时 鱱怰|官3饃
1档升2档 ────────────── 3350 ~ 3830 ┎々鈭?
2档升3档 ────────────── 3890 ~ 4180 _侹XFJ?
3档升4档 ────────────── 3630 ~ 3820 3#?-怹F曈
强迫降档已作用 v?~毖輳%?
1档升2档 ────────────── 4330 ~ 4780 ?O!??.
2档升3档 ────────────── 4350 ~ 4620 =vtxp自茙
4档降3档 ────────────── 立即反应 ~* 孽=?
3档降2档 ────────────── 3000 ~ 3130 鹡橛齨1A
2档降1档 ────────────── 2700 ~ 2890 ?吶€u]l
手动降档 ,褙阋?L
4~3档 ────────────── 立即反应 窫]F#?6?
3~2档 ────────────── 2510 ~ 2810 U n :葶瞀?
2~1档 ────────────── 990 ~ 1190 仆黺G
535I,635CSI和735I\节汽门全开时 c吓%m腛
1档升2档 ────────────── 4140 ~ 4790 k蔶鍩 搣?
2档升3档 ────────────── 4960 ~ 5340 9?愿帥
3档升4档 ────────────── 4580 ~ 4880 ?è?6o
强迫降档已作用 ?6颢(砽羨
1档升2档 ────────────── 5430 ~ 5970 9?{?劃悔
2档升3档 ────────────── 5570 ~ 5930 湒U}p偁镳?
4档降3档 ────────────── 立即反应 ':?Q謼s
3档降2档 ────────────── 3690 ~ 3940 #訣?苔?
2档降1档 ────────────── 2920 ~ 3290 ? 瘂
手动降档 骀!'?/?
4~3档 ────────────── 立即反应 ??b岳
3~2档 ────────────── 3620 ~ 4030 桲賃埏?
2~1档 ────────────── 2570 ~ 3040 E(D~l鵇
失速测试(STALL TEST) 4癶喋發$
1.引擎和变速箱均需在工作温度时,才能进行此项测试。 ?&?66??
2.接上引擎转速表以备测试。 G0漉萌?帤
3.发动引擎,拉起手刹车,并踏住刹车。 頣?诼钖?
4.将变速杆排入“D”档,踏油门加速至全开(极速)位置。立即观查转速表之 貜眦暤?_?
指示,是否符合规格,每次测试不可超过10秒。 袃锚x{??
5.失速测试规格如下: 馷z?秨=尃
车 种 转数(RPM) `G???
325E 和 528E ──────── 1900 ~ 2050 烀X/w3F??
524TD ─────────── 2280 ~ 2490 ?C汩瀓萏?
535I, 635CSI 和 735I ─── 1970 ~ 2120 P)?KR[B
“EH”系列 ───────── 1980 ~ 2140 克??
榶礛):蟑D?
油压测试(HYDRAULIC PRESSURE) @窎内#俍Э
1.放松节汽门连杆上的变速箱强迫降档导线。 $瘢zj`Y ?
2.安装油压测试表。 U奋h琌启?
3.发动引擎保持怠速在1200~1500RPM之间,并观查油压之压力,是否符合规定。 ?輼9?(蓎
若有必要,可再测试加速的油压。 l*趢翈??
4.油压规格: 偁惤蓙Tk
项 目 怠速 节汽门全开 隰t妮+?
psi(kg/cm2) psi(kg/cm2) | ?辅/ $?
325E, 524TD Y遴?鴙躜?
528E系列 缢t{??
“D”档 ─── 85~107(6~7.5) ──── 141~156(9.9~10.9) ?~c頢*?
“R”档 ─── 156~185(11~13)─── 141~156(9.9~10.9) b馷壭驕灙?
535I, 635CSI P憏{鯙刏
735I系列 ^>薱%踊嬧F
“D”档 ──── 85~107(6~7.5) ──── 132~146 (7.9~10.2) %槾PKz袳
“R”档 ──── 215~245(15~17) ─── 245~276(17~19) "l奻淃(
5.测试“R”(倒档)油压时,必须将後轮顶住,以护安全。 nE嚍??
电路系统测试 庩噚l{匾泿
使用BOSCH (AEGS)测试器进行下列各项测试。 Q?3?V3?
1.警示灯测试(WARNING LIGHT TEST) A悅掾貨襺?
※ 将点火开关“ON”,此时仪表板上的警示灯应亮着,否则灯泡或线路不良。 Ii?b覀^
※ 发动引擎运转後,警示灯应立即熄灭,否则须检测5/19与35电线间电压应 跨|紻檗?1
在10V以上,如电压正常,则需检查电磁阀。 意舠?F
※ 若有“TD”讯号来自控制元件时,检测电源至控制元件间电路。 疊揌崑??
※ 若无“TI”讯号来自控制元件,则检测排档控制电磁阀。 柊hb:GXb舜
2.电磁阀测试(SOLENOID VALVES) 瘑鋱 75?
检测1-2档及3-4档电磁阀。 nH矑U睃颣
※ 测量电线1及16号接脚,其欧姆值应为25-46欧姆。若欧分嫡T虻绱欧?span style="font-size: 0pt;color:'#FFFFFF'" > 姒?: 锰\n
不良,否则电线至电磁阀间线路不良。 ?o迿凄Κ,
※ 2-3档电磁阀,则测量1号和25号接脚,电阻值亦应为25-46欧姆,若电阻 :?b;?
值正常,则表示电磁阀不良,必须更换。 橷'_)?[?
检测锁定变换离合器电磁开关 ?0鍮??
※ 测量5/19和1/25线路间电阻,其欧姆值应为25-46欧姆。若欧姆值正常则电 ?`?(猀須
磁开关不良,否则电线至开关间线路不良。 bL}?0玊?
检测压力调节器 鵚纍?襁哎
※ 测量1和22号线路间电阻,其欧姆值应为1.8-4.6欧姆。若欧姆值正常,则 N?炶╝]
表示调节器不良,否则电线至调节器间不良。 弙K)鑿K?
3. 程式开关测试(MODE POSITION SWITCH) ?s輭j?
※ 每次测试过程开启程式开关至S2,开关中磁铁将使程式开关归位至“E”。 ;_=6?菒
※ 检测电线6及14号间电阻值,当开关分别於“S”“3”“2”或“1”档位 墉夏听g?
时,均应为无穷大,而“E”档位则为0欧姆。否则为电线不良。 ?蓵?l ?
※ 发动引擎,测量黑色与棕色电线间直流电压,电压应至少8V,否则电线不 ?煠^#蓯
良。 儀V墯q斦
※ 开启点火开关至“ON”,且将程式开关由“S1”转其他各档位,测量不列 €ce M彾?
电线间电压,其值应在10V以上,否则电线或程式开关不良: 鰙18颁K7?
档位 电线 慴?霺!^
“1” 19, 18号 ]/b_穢RK
“2” 19, 28号 ?岋吠?
“3” 19, 29号 ?砟?鋔
“D” 19, 30号 瑨祋囝?
“N” 19, 4号 垁BB|o
4.强迫降档开关测试(KICKDOWN SWITCH) a隝紋鮝?
※ 使用欧姆表测量电线19及20号间电阻,当加速踏板在怠速时电阻值应为无 ,錋蓈酞?
穷大,加速踏板踩到底时应为0欧姆,否则电线或开关不良。 宽bX誾槶q
5.讯号输送器电阻测试(PULSE TRANSMITTER) s=? 浹躙?
※ 使用欧姆表测量电线8及27号间电阻,其值应为800-1600欧姆,否则电线 逴?z\?噌
或讯号输送器不良。 搾' ?
6.动态测试(DYNAMIC SCOPE TEST) 欷jz魁*;
※ 利用顶车机顶高车辆,使後轮离地,且能轻易转动。 ?灒躐裢
※ 发动引擎,排档至“D”档。 Y%兴7薷eg
※ 示波器导线接於电线8及27号间。 +媶g氰uU
※ 踩下加速踏板,至车速25MPH。 唶亘Un
※ 示波器上所有正弦波应均比0-10大,否则电线或讯号输送器不良。
