CAD常用快捷键-保存.doc

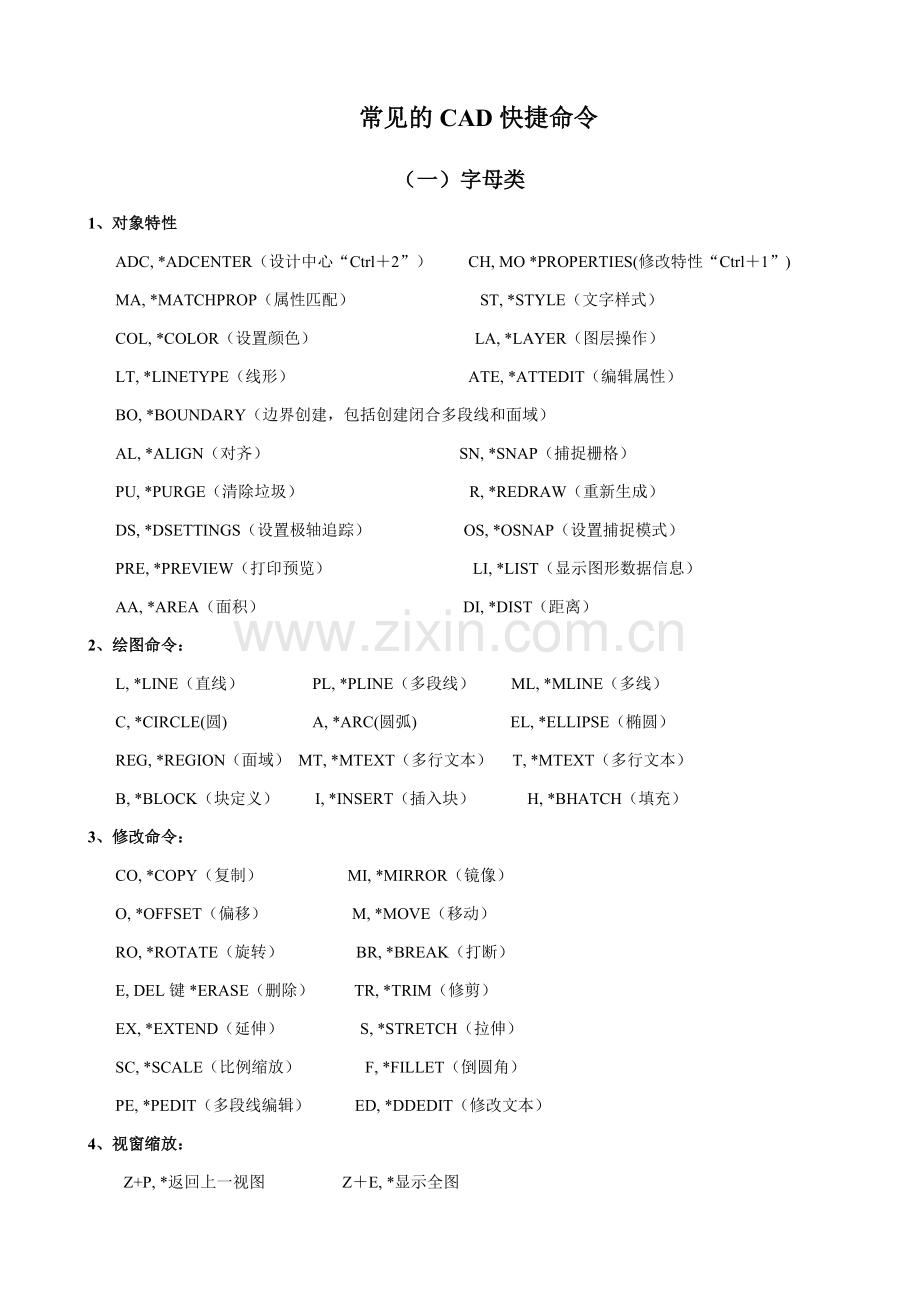

常见的CAD快捷命令
（一）字母类
1、对象特性
ADC, *ADCENTER（设计中心“Ctrl＋2”）  CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
MA, *MATCHPROP（属性匹配）  ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）  LA, *LAYER（图层操作）
LT, *LINETYPE（线形）  ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）
AL, *ALIGN（对齐）  SN, *SNAP（捕捉栅格）
PU, *PURGE（清除垃圾）  R, *REDRAW（重新生成）
DS, *DSETTINGS（设置极轴追踪）  OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）  LI, *LIST（显示图形数据信息）
AA, *AREA（面积）  DI, *DIST（距离）
2、绘图命令：
L, *LINE（直线）  PL, *PLINE（多段线）  ML, *MLINE（多线）
C, *CIRCLE(圆)  A, *ARC(圆弧)  EL, *ELLIPSE（椭圆）
REG, *REGION（面域）  MT, *MTEXT（多行文本）  T, *MTEXT（多行文本）
B, *BLOCK（块定义）  I, *INSERT（插入块）  H, *BHATCH（填充）
3、修改命令：
CO, *COPY（复制）  MI, *MIRROR（镜像）
O, *OFFSET（偏移）  M, *MOVE（移动）
RO, *ROTATE（旋转）    BR, *BREAK（打断）
E, DEL键 *ERASE（删除）    TR, *TRIM（修剪）
EX, *EXTEND（延伸）  S, *STRETCH（拉伸）
SC, *SCALE（比例缩放）    F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）  ED, *DDEDIT（修改文本）
4、视窗缩放：
Z+P, *返回上一视图  Z＋E, *显示全图

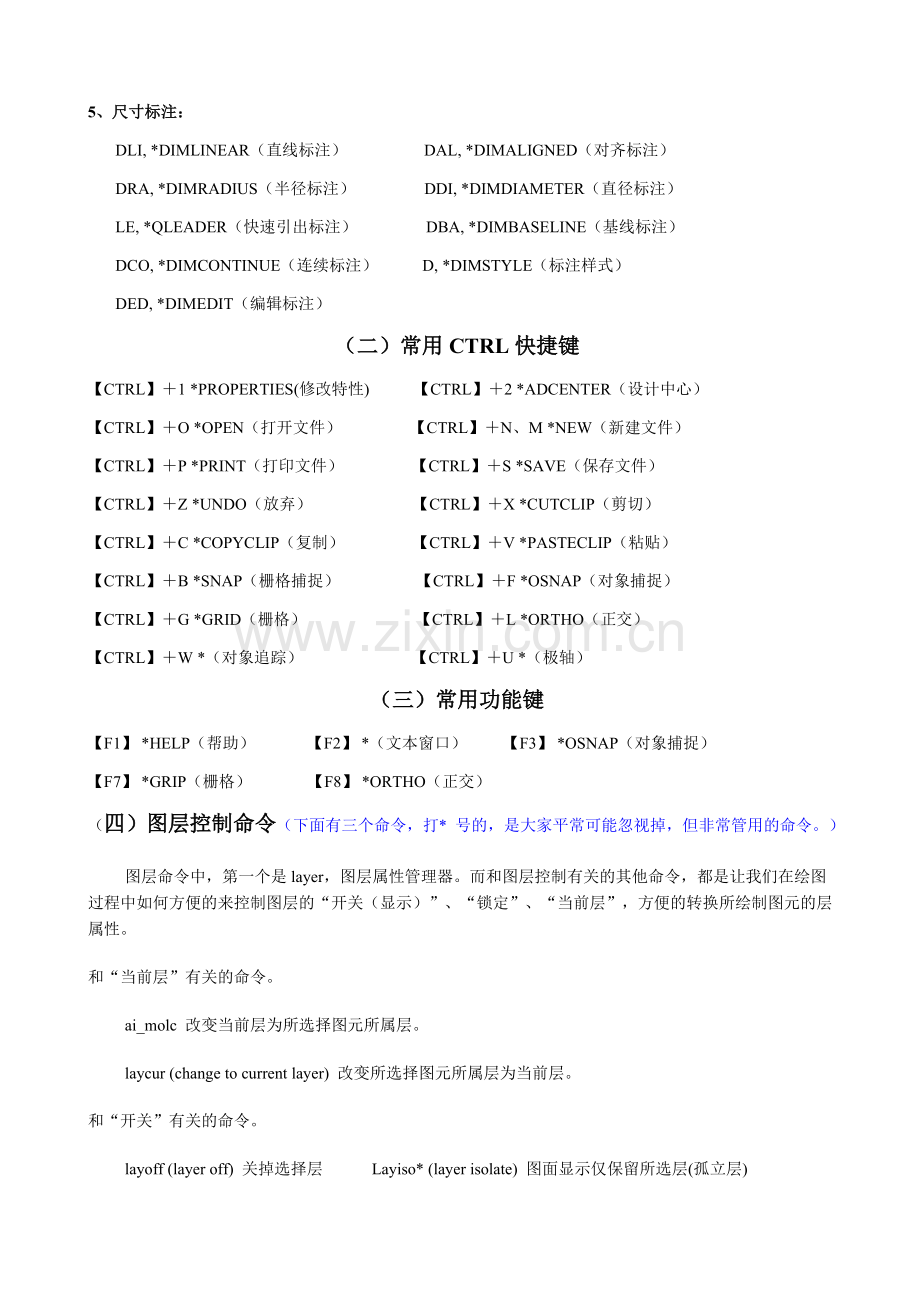

5、尺寸标注：
DLI, *DIMLINEAR（直线标注）  DAL, *DIMALIGNED（对齐标注）
DRA, *DIMRADIUS（半径标注）  DDI, *DIMDIAMETER（直径标注）
LE, *QLEADER（快速引出标注）  DBA, *DIMBASELINE（基线标注）
DCO, *DIMCONTINUE（连续标注）  D, *DIMSTYLE（标注样式）
DED, *DIMEDIT（编辑标注）
（二）常用CTRL快捷键
【CTRL】＋1 *PROPERTIES(修改特性)  【CTRL】＋2 *ADCENTER（设计中心）
【CTRL】＋O *OPEN（打开文件）  【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）  【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放弃）  【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（复制）  【CTRL】＋V *PASTECLIP（粘贴）
【CTRL】＋B *SNAP（栅格捕捉）  【CTRL】＋F *OSNAP（对象捕捉）
【CTRL】＋G *GRID（栅格）  【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（对象追踪）  【CTRL】＋U *（极轴）
（三）常用功能键
【F1】 *HELP（帮助）  【F2】 *（文本窗口）  【F3】 *OSNAP（对象捕捉）
【F7】 *GRIP（栅格） 【F8】 *ORTHO（正交）
（四）图层控制命令（下面有三个命令，打* 号的，是大家平常可能忽视掉，但非常管用的命令。）
图层命令中，第一个是layer，图层属性管理器。而和图层控制有关的其他命令，都是让我们在绘图过程中如何方便的来控制图层的“开关（显示）”、“锁定”、“当前层”，方便的转换所绘制图元的层属性。
和“当前层”有关的命令。
ai_molc 改变当前层为所选择图元所属层。
laycur (change to current layer) 改变所选择图元所属层为当前层。
和“开关”有关的命令。
layoff (layer off) 关掉选择层 Layiso* (layer isolate) 图面显示仅保留所选层(孤立层)
Layon* (turn all layers on) 打开所有层
和“锁定”有关的命令。
laylck (layer lock) 锁定选择层 layulk (layer unlock) 解开选择的锁定层
layerlckiso* 除选择层外，其它层均锁定(插件“免费迷你建筑工具”中的命令)
其它图层控制命令
layerp 恢复至上一个图层状态
laymch（layer match）改变选择图元所属层为最后选择的图元的层(类似于matchprop，但选择图元的顺序正好相反)

如何将1:20的图插入到1:100的图中
步骤：1、将1:20的图拷贝到1:100的图框中；
2、将其scale（规模）5倍；
3、修改两样东西：一是线性比例，二是标注中的两个参数；
4、即将标注全局比例改为1:100（也就是主打比例），第二是标注线性比例改为0.2。

个别技巧：
1、作图法则，先画定位中心尺寸，后画定形尺寸。
2、0图层时用来定义块的，不是用来画图的。
3、purge命令，可以清除图中所有的没有用到的设置、图块等信息。
4、insert插入块,其与—insert相比，一个会调出对话框，一个不会。
5、可用shift键来移除多选的图元。
6、撤销、放弃的快捷键有U+回车和ctrl+z两种。

1. 创建直线的快捷方式是L+空格
2. 创建圆的快捷方式是C+空格
3. 创建圆弧的快捷方式是A+空格
4. 创建矩形的快捷方式是REC+空格
5. 创建点的快捷方式是PO+空格
6. 创建单行文本的命令是DT
7. 创建多行文本的命令是MT
8. 创建填充的命令是H
9.将已经画出的线段延伸到某一线段 EX+空格
10.将已经画出的矩形倒圆角 F+空格
11.修剪绘图过程中多余的线 TR+空格
12. 修改文本 ED+空格
13. 移动命令是M+空格;
14. 旋转命令的快捷方式是RO+空格
15. 偏移命令的快捷方式是O+空格
16. 镜像命令的快捷方式是MI+空格
17. 复制命令的快捷方式是CO+空格
18. 局部观察平面图细节时,通常使用Z+空格
19. 可以在工作区看到实时缩放的放大镜 Z+空格+空格
20. 平移视图的快捷方式是P+空格
21. 通过平移视图平移视图P+空格
22.返回上一视图Z+空格+P+空格
23. 全局显示自己绘的平面图Z+空格+A+空格
24. 快捷方式CTRL＋P代表打印文件
25. 快捷方式CTRL＋C代表复制
26. 快捷方式CTRL＋V代表粘贴
27. 快捷方式CTRL＋X代表剪切
28. 新建文件的快捷方式是CTRL＋N
29. 在CAD里寻求帮助时,可直接点击F1
30. 正交的快捷方式是F8
31. 打开和关闭对象捕捉工具的快捷方式是F3
32. 直线标注的快捷方式是DLI+空格
33. 调整文字样式可以通过ST+空格快捷方式实现
34. 重新生成的快捷方式是R+ E+空格
35. 设置捕捉模式可以通过快捷方式实现 OS+空格
36.ENTER键可以重复上一次的操作
37. 刷新的快捷键是RE+空格
38. AutoCAD系统中，想取消正在执行的命令可用ESC
39. 设置捕捉模式的快捷键是OS
40. 旋转命令的快捷方式是RO
41. 计算面积的快捷键是AA
42. 平移的快捷键是P+空格
43. 最常用的标注快捷键是DLI
44. 直线的快捷方式是LINE
45. 创建圆的快捷键 C
46. 偏移命令的快捷方式是O
47.可以修改文本ed

一级快捷键
A: 绘圆弧
B: 定义块
C: 画圆
D: 尺寸资源管理器 已经设置成距离,DIMALIGNED
E: 删除
F: 倒圆角
G: 对相组合
H: 填充
I: 插入
S: 拉伸
T: 文本输入
M: 移动
X: 炸开
V: 设置当前坐标
U: 恢复上一次操做
O: 偏移
P: 移动
Z: 缩放

二级快捷键：
AA: 测量区域和周长(area)
AL: 对齐(align)
AR: 阵列(array)
AP: 加载*lsp程系
AV: 打开视图对话框
SE: 打开对相自动捕捉对话框
ST: 打开字体设置对话框
SO: 绘制二围面( 2d solid)
SP: 拼音的校核(spell)
SC: 缩放比例 (scale)
SN: 栅格捕捉模式设置(snap)
DT: 文本的设置(dtext)
DI: 测量两点间的距离
OI：插入外部对相
3a : 三维阵列
3f : 画石头线
3p : 整体线段
aa : 面积
al : 对齐
ar : 阵列
bh : 边界填充
bo : 创建边界
br : 打断
ch : 特性面板
co(cp) : 复制
dc : 设计中心
di : 量距离
do : 实圆环
dr : 显示顺序
ds : 草图设计
dt : 文字输入器
dv : 相机
DLI：DIMLINEAR（直线标注）
DAL：DIMALIGNED（对齐标注）
DRA：DIMRADIUS（半径标注）
DDI：DIMDIAMETER（直径标注）
DAN：DIMANGULAR（角度标注）
DCE：DIMCENTER（中心标注）
DOR：DIMORDINATE（点标注）
ed : 文字修改
el : 椭圆
ex : 延伸
he : 填充修改
hi(ctrl+z): 重新生成
me : 定距等分 结合pdmode 调整模型,参数66或67
ma : 属性匹配/格式刷
mi : 镜像
ml : 双线
mo : 特性
mt : 文字格式
pl : 多段线
re : 重新生成
ro : 旋转
rr : 渲染
sc : 比例缩放
st : 文字样式
tb : 插入表格
tr : 剪切
xl : 构造线

三级快捷键：
cha : 倒直角
dal : 斜线标注
dan : 角度标注
dba : 层级标注
dce : 标注圆心
dco : 连续标注
ddi : 直径标注
ded : 编辑标注
div : 定数等分
dli : 直线标注
dra : 半径标注
le : 快速引线
len : 延长
pol : 多边形
reg : 创面域
spl : 样条曲线
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制是否实现对象自动捕捉
F4: 数字化仪控制
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 栅格显示模式控制
F8: 正交模式控制
F9: 栅格捕捉模式控制
F10: 极轴模式控制
F11: 对象追踪式控制

Alt+F8:宏
Alt+F11:打开Visual Basic编辑器

Ctrl+A:全部选择
Ctrl+B: 栅格捕捉模式控制(F9)
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+F: 控制是否实现对象自动捕捉(f3)
Ctrl+G: 栅格显示模式控制(F7)
Ctrl+J: 重复执行上一步命令
Ctrl+K: 超级链接
Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框
Ctrl+0: 清除屏幕
Ctrl+1: 打开特性对话框
Ctrl+2: 打开图象资源管理器
Ctrl+3: 打开工具选项板
Ctrl+6: 打开数据库连接
Ctrl+O: 打开图象文件
Ctrl+P: 打开打印对说框
Ctrl+S: 保存文件
Ctrl+U: 极轴模式控制(F10)
Ctrl+v: 粘贴剪贴板上的内容
Ctrl+W: 对象追 踪式控制(F11)
Ctrl+X: 剪切所选择的内容
Ctrl+Y: 重做
Ctrl+z：取消上一个操作

L=直线；
PL=多段线；
U回车=Ctrl+z=后退；
D=修改，调整；
REC=矩形；
C=圆；
TR=修剪；
O=偏移；
XL=放射线；
X=分解；
CO=复制；
M=移动；
MI=镜像；
EL=椭圆；
BR=打断；
POL=多边形；
LEN=拉长；
S=拉伸； 从右向左
ME=等分；
E=删除；
E回车ALL回车=全部删除；
AR=阵列；
RO=旋转；
SC=比例缩放；
END=端点；
MID=中点；
PER=垂足；
INT=交足；
CEN=圆心；
QUA=象限点；
TAN=切点；
SPL=曲线；
DIV=块等分；
PE=编辑多边线；
NOD=节点；
F=圆角；
CHA=倒角；
ST=文字样式；
DT=单行文字；
T=多行文字；
ED=编辑文字；
A=弧；
H =填充；
HE=编辑填充；
B=创建临时图块；
W=创建永久图块；
I=插入图块；
LA=图层；
MA=吸管加喷枪；
（） PAR=平行线；
FRO=正交偏移捕捉；
PO=创建点；
SKETCH=徒手画线；
DO=圆环；
RAY=射线；
AL=对齐；
REG=面域；
AA=求面积周长；
SU=减集；
UNI=加集；
IN=交集；
BO=提取轮廓；
REV=二维旋转成三维；
EXT=拉伸；
UCS=三维坐标；
ROTATE3D=三维旋转；
MIRROR3D=三维镜像；
3A=三维阵列；
SURFTAB=曲面网格；
TXTEXP=分解文字；
CTRL+P=打印；
（一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）
CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）
LA, *LAYER（图层操作）
LT, *LINETYPE（线形）
LTS, *LTSCALE（线形比例）
LW, *LWEIGHT （线宽）
UN, *UNITS（图形单位）
ATT, *ATTDEF（属性定义）
ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）
AL, *ALIGN（对齐）
EXIT, *QUIT（退出）
EXP, *EXPORT（输出其它格式文件）
IMP, *IMPORT（输入文件）
OP,PR *OPTIONS（自定义CAD设置）
PRINT, *PLOT（打印）
PU, *PURGE（清除垃圾）
R, *REDRAW（重新生成）
REN, *RENAME（重命名）
SN, *SNAP（捕捉栅格）
DS, *DSETTINGS（设置极轴追踪）
OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）
TO, *TOOLBAR（工具栏）
V, *VIEW（命名视图）
AA, *AREA（面积）
DI, *DIST（距离）
LI, *LIST（显示图形数据信息）
2、绘图命令： PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）
C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）
DIV, *DIVIDE（等分几段） me : 定距等分 结合pdmode 调整模型,参数66或67
H, *BHATCH（填充）
3、修改命令： CO, *COPY（复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列） AL对齐 PL多段线,XL射线,ML双线,EL椭圆,REC矩形,POL正多边形,
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键 *ERASE（删除）
X, *EXPLODE（分解）
TR, *TRIM（修剪） TB插入表格
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）
SC, *SCALE（比例缩放）
BR, *BREAK（打断）
CHA, *CHAMFER(倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, *DDEDIT（修改文本）
5、尺寸标注： DLI, *DIMLINEAR（直线标注）
DAL, *DIMALIGNED（对齐标注）
DRA, *DIMRADIUS（半径标注）
DDI, *DIMDIAMETER（直径标注）
DAN, *DIMANGULAR（角度标注）
DCE, *DIMCENTER（中心标注）
DOR, *DIMORDINATE（点标注）
TOL, *TOLERANCE（标注形位公差）
LE, *QLEADER（快速引出标注）
DBA, *DIMBASELINE（基线标注）
DCO, *DIMCONTINUE（连续标注）
D, *DIMSTYLE（标注样式）
DED, *DIMEDIT（编辑标注）
DOV, *DIMOVERRIDE(替换标注系统变量)
二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改特性)
【CTRL】＋2 *ADCENTER（设计中心）
【CTRL】＋O *OPEN（打开文件）
【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）
【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放弃）
【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（复制）
【CTRL】＋V *PASTECLIP（粘贴）
【CTRL】＋B *SNAP（栅格捕捉）
【CTRL】＋F *OSNAP（对象捕捉）
【CTRL】＋G *GRID（栅格）
【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（对象追踪）
【CTRL】＋U *（极轴）
