HQA-T160
HQA-T160石英挠性加速度传感器

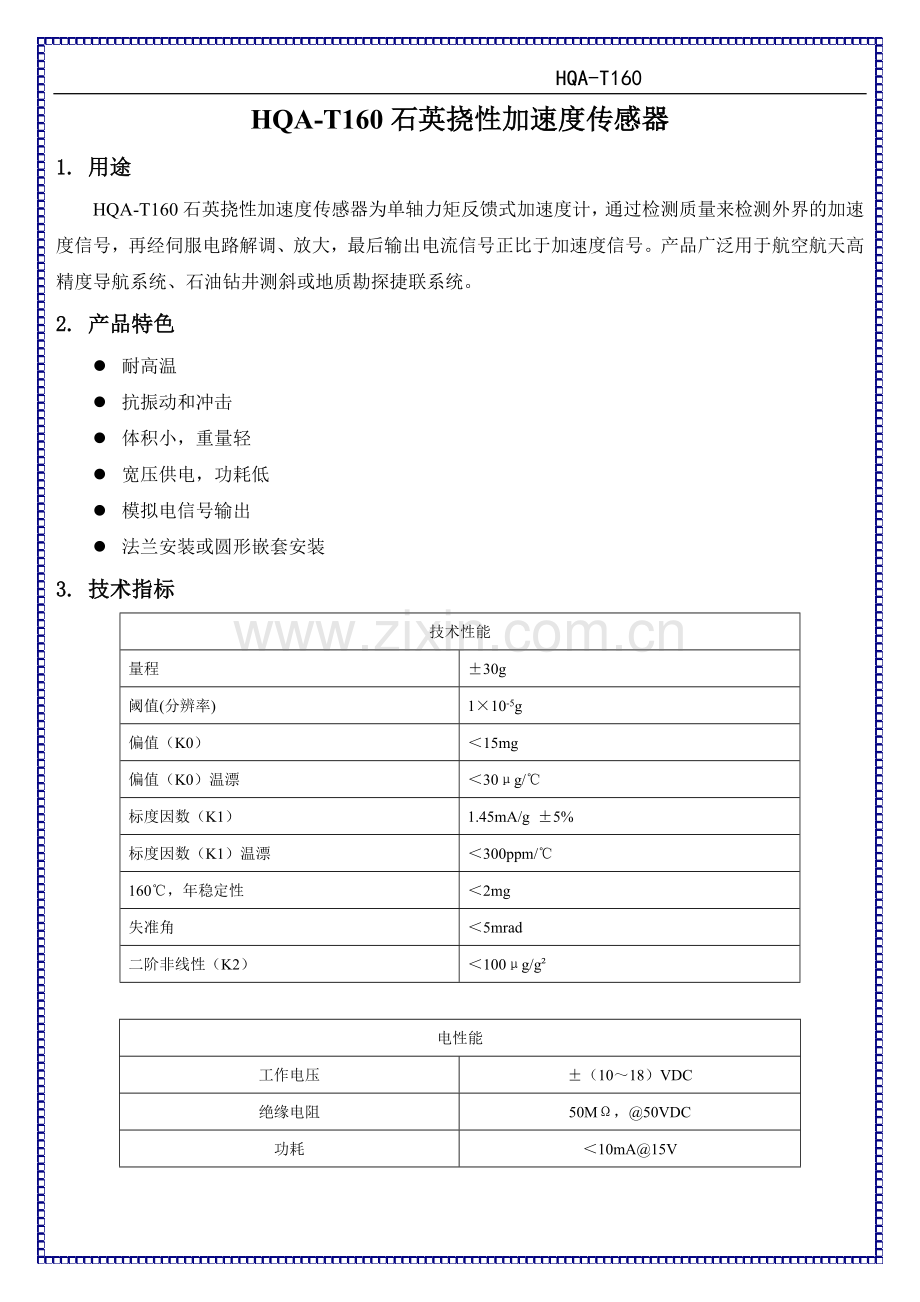

1. 用途
HQA-T160石英挠性加速度传感器为单轴力矩反馈式加速度计，通过检测质量来检测外界的加速度信号，再经伺服电路解调、放大，最后输出电流信号正比于加速度信号。产品广泛用于航空航天高精度导航系统、石油钻井测斜或地质勘探捷联系统。
2. 产品特色
l 耐高温
l 抗振动和冲击
l 体积小，重量轻
l 宽压供电，功耗低
l 模拟电信号输出
l 法兰安装或圆形嵌套安装
3. 技术指标
技术性能
量程
±30g
阈值(分辨率)
1×10-5g
偏值（K0）
＜15mg
偏值（K0）温漂
＜30μg/℃
标度因数（K1）
1.45mA/g ±5%
标度因数（K1）温漂
＜300ppm/℃
160℃，年稳定性
＜2mg
失准角
＜5mrad
二阶非线性（K2）
＜100μg/g²

电性能
工作电压
±（10～18）VDC
绝缘电阻
50MΩ，@50VDC
功耗
＜10mA@15V

环境条件
正弦振动
30g 0 ～ peak，（30～2000 ）Hz
随机振动
20gram， （15～500） Hz
冲击
1000g，0.5msec，half sine
工作温度
（-40 ～ 160）℃

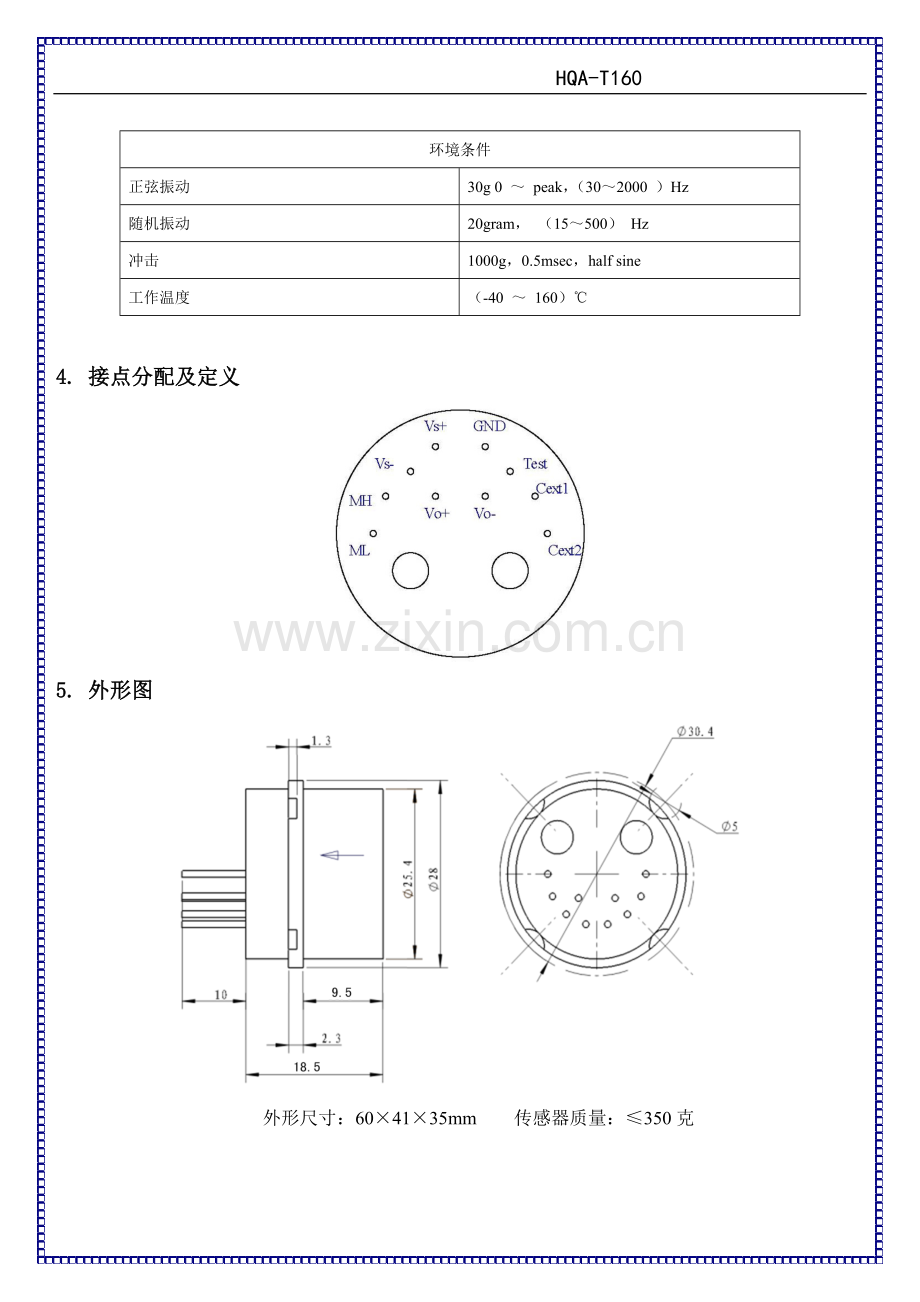

4. 接点分配及定义

5. 外形图

外形尺寸：60×41×35mm 传感器质量：≤350克

6. 安装要求
l 传感器安装时，应避免大力磕碰。
7. 注意事项
l 使用时，轻拿、轻放传感器；千万不能摔、掉在地上；在通电前，一定要检查接点是否准确，地线连接是否正常。
l 传感器在运输时应小心轻放。每个产品应装在包装盒内，装盒前产品应用薄膜塑料袋包好，再装入盒内。传感器的接插件应有塑料保护帽，盒内空隙处用泡沫塑料填充。
l 传感器校准前，供电电源的电压应用精度高于0.1％的数字电压表检查，给传感器加电时，切勿接错电源。
l 产品应放在温度为+10℃～+30℃，湿度为40％～70％通风良好的库房中，库房中不允许同时存放酸、碱等化学药品及有害气体（氯、氨、煤烟及其他）进入。
