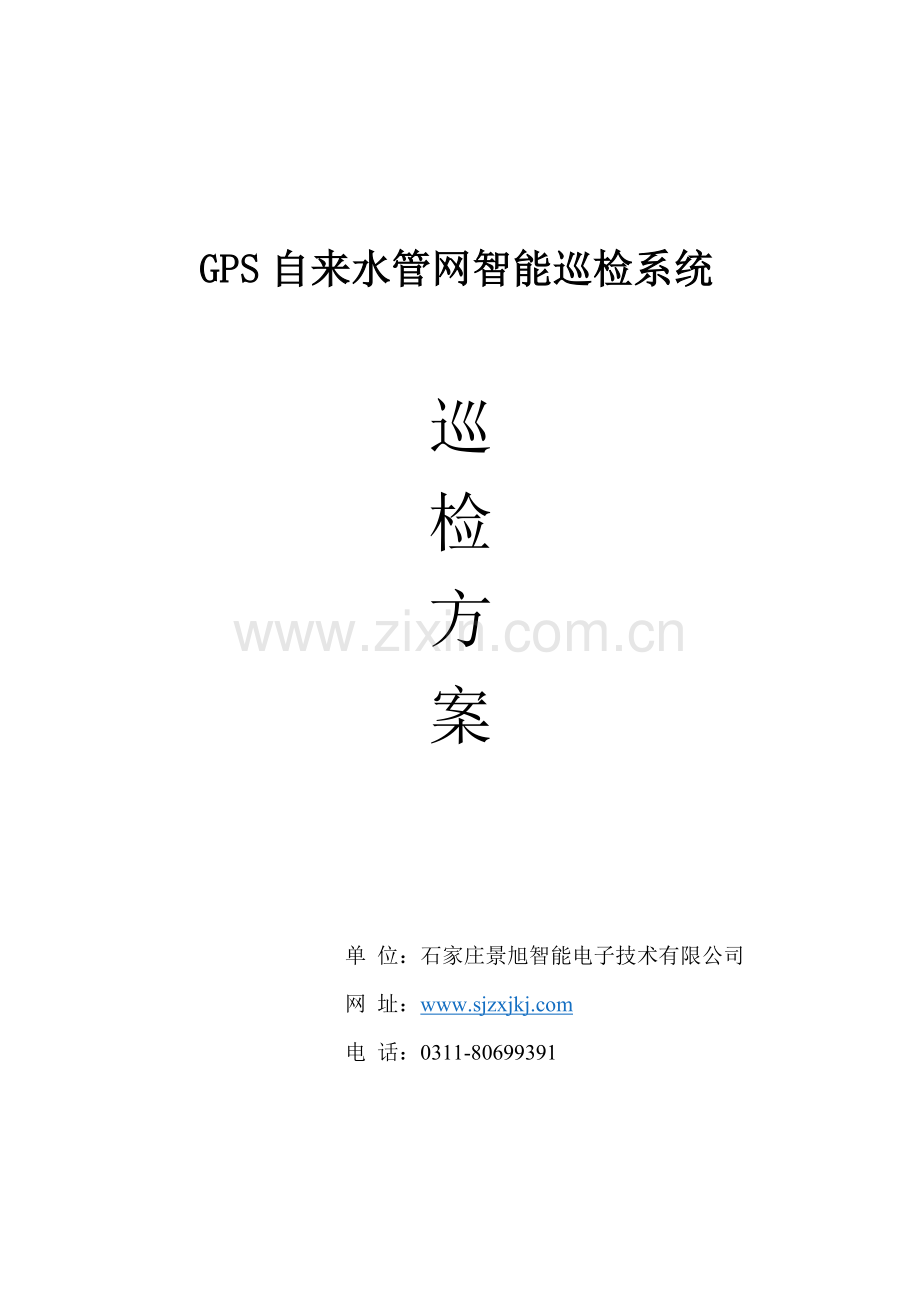

GPS自来水管网智能巡检系统

巡
检
方
案

单 位：石家庄景旭智能电子技术有限公司
网 址：
电 话：0311-80699391

方案目录

一、 系统简介
二、 巡检软件端基本功能
二、 管理平功能台介绍
三、 管理平台例图
四、系统报价
五、后期免费升级项目
六、售后服务：

一、智能巡检系统简介：
XJ-2.0智能巡检系统借鉴了电子巡更系统成功的经验，将巡检点考核与GPS轨迹完美结合在一起，用虚拟坐标巡检点代替传统射频巡检点，这样可清楚看到巡检人员到达离开每一个巡检段的时间，使企业管理人员能清楚看到巡检人员的工作状况，能清晰显示整条线路巡检情况。智能巡检系统由巡检软件端和管理平组成。
二、巡检软件端基本功能：
1、XJ-2.0智能巡检系统兼容性非常强，支持安卓2.1以上系统平台搭载使用，对手机品牌、型号、通信运营商没有任何要求。使用专业巡检器，以每小时120公里运行，巡检软件GPS卫星定位精度在15m以内。可以拍摄现场照片，并能采用文字记录当前信息。如图1、2：

图1（初始界面） 图2（操作后的界面）
图1、2是智能端登陆后界面，上边两行为文字输入，中间部分为图片显示部分，

2、巡检设备（如图）

1、精度高能达到10米以内误差；
2、功耗低： 理论工作时间800分钟；
理论待机时间640小时；
3、安全防护等级达到IP67标准认证，1.5米坠落不损坏，能够在水深1米内停留10分钟不进水；
4、运行速度快CPU处理速度高达800MHz；
5、3.65英寸防划钢化玻璃材质的屏幕，分辨率为320×480像素；
6、超薄设计机身厚度为0.5厘米。
7、GPS导航：内置GPS，支持A-GPS
8、支持语音通话，内设固定号码，遇到紧急情况可以及时呼救。
巡检终端软件正在开发其它功能，系统将免费为客户升级。
3、 流量计费
巡检软件端的上网流量计算举例：
一次上传的流量约：500字节
60秒上传一次，一小时流量为：30000字节
（1000字节=1KB）及为30KB
一天工作24个小时 30KB*24=720KB
加上系统自身消耗流量一天大约为1M流量，
一个月5元30M包月流量基本满足系统要求。

巡检软件自带流量统计功能，管理人员和工作人员可以这可清楚的知道当前巡检端流量使用数值，数值准确到KB，服务器上也可查看所有巡检端的流量情况，帮助管理者清楚了解运营费用，节约企业运营成本。
4、巡检软件当前位置查看功能 （后续免费升级，大概在3个月的时间交付）
巡检人员通过巡检软件可以查看到自己当前所
在位置，帮助巡检人员了解自己的巡检情况和剩下
的工作量。

5、自动功能（后续免费升级，大概在3个月的时间交付）
通过管理平台可以设定巡检软件的启动时间、关闭时间。例如：巡检人员上班时间为：早上8点到11:30分，下午14点到18点，这样我们的巡检软件就在早上8点自动开启，到11:30后自动屏蔽，也可添加误差时间，如误差时间10分，在早上8点10分打开巡检器都算上班。下班设定为20分钟，这样11:30到11:50中内巡检都为有限时间。这样也起到人员签到打卡的管理模式。
备注：必须巡检器不能关闭，入巡检器关闭此项功能如法使用。
二、管理平功能台介绍
管理平台采用B/S网络框架，能够兼容支持Win XP，Win 7，Win server2003操作系统，具备数据存储、查询、分析、统计及绘图功能，实用性强，操作简便，能够将数据统计、分析、查询结果打印。数据库采用全球网站应用量最大的MYSQL。
1、图形功能考核查询
1.1、XJ-2.0智能巡检系统中实物图片导入采用全新的设计模式，能够将卫星电子地图和平面图同时引用在一个界面上，平面图以虚拟经纬度标注的形式准确覆盖在电子地图上，支持显示比例放大缩小等。卫星电子地图最大比例为：1厘米比20米。
1.2、智能系统的巡检轨迹在巡检人员运行轨迹查看中借鉴电子巡更系统的优点，增加了虚拟坐标巡检点，并用数字编号代表人员名称，管理者只需要将鼠标停留在查看的巡检点就会弹出该位置巡检点的名称、巡检时间、巡检人员的发生事件。巡检轨迹查询分为“当天查询”和“历史查询”两个模式：
当天查询：界面打开后能及时显示今天所有巡检人员巡检轨迹（一个页面同时支持100巡检人员显示）。在“当天查询”界面中支持条件设置例如：巡检人、巡检地点、巡检时间、事件等指定选项查看功能。
历史查询：界面打开后选择需要查询条件，出现符合要求的数据，数据显示为：巡检线路名称、开始时间、结束时间、文字事件、正确率、错误提示、上传照片，可以直接把所有数据导出成为Excel文本保存或打印。
1.3、智能巡检系统中的考核统计同样借鉴电子巡更系统的优点，以多个虚拟坐标巡检点组成一条巡检线路，系统对巡检线路内的巡检点进行考核，这样简化考核查询，例如：一条巡检线路中10个虚拟坐标巡检点，其中有三个巡检点显示：未到、顺序错误等提示，这样管理者可以直接查看该条巡检线路负责巡检的人员运行轨迹。及时显示问题，查看问题。
1.4支持在线直接绘画管线，并显示管线分段长度和总长度。
2、人员管理及工作计划
系统最高权限为系统管理员，它可以对在线和离线人员进行管理，分配部门和角色，并能控人员操作权限；支持人员信息（包括人员信息、巡检范围、巡检时限）的新增、修改、删除等操作。
管理平台例图：
1、初始登陆界面

2、图形轨迹查看界面，显示当天巡检人员工作情况。及时更新巡检进度。鼠标停留在巡检点上，可以显示本次巡检点信息。

3、历史查询

4、历史巡检轨迹回放，蓝色标注巡检点未到。鼠标停留在巡检点上，及时显示次巡检点信息。

5、图片查询

6、电子地图和CAD导出图

7、管理平台兼容电子地图和CAD图层同时显示，图例根据实际比例覆盖在电子地图上，支持多层图层。可以同现实现放大或缩小。

8、 支持在线直接绘画管线，并显示管线分段长度和总长度。

百度卫星地图比例：1厘米比50米效果。

9、权限设置

四、系统报价：
序号
名称
单位
数量
单价（元）
总计（元）
备注
1
智能巡检系统
套
1
17万
17万
智能巡检系统包含：50个巡检端口。
总计
17万元
合同总报价包含4%的普通税票及安装调试
大写
壹拾柒万元整
备注：包含智能系统上门安装调试。

五、后期免费升级项目
1、 数据监测报警（后续免费升级，大概在3个月的时间交付）
低电量报警、电子围栏报警；
2、系统管理员日志管理（后续免费升级，大概在3个月的时间交付）
对系统管理员日常功能调用的日志进行记录和查阅；
六、售后服务：
管理平台：两年内人为破坏造成管理平台不用使用，可以享受两次免费安装调试。管理平台自身问题终身免费维护；
