智能小区公共广播系统设计方案.docx

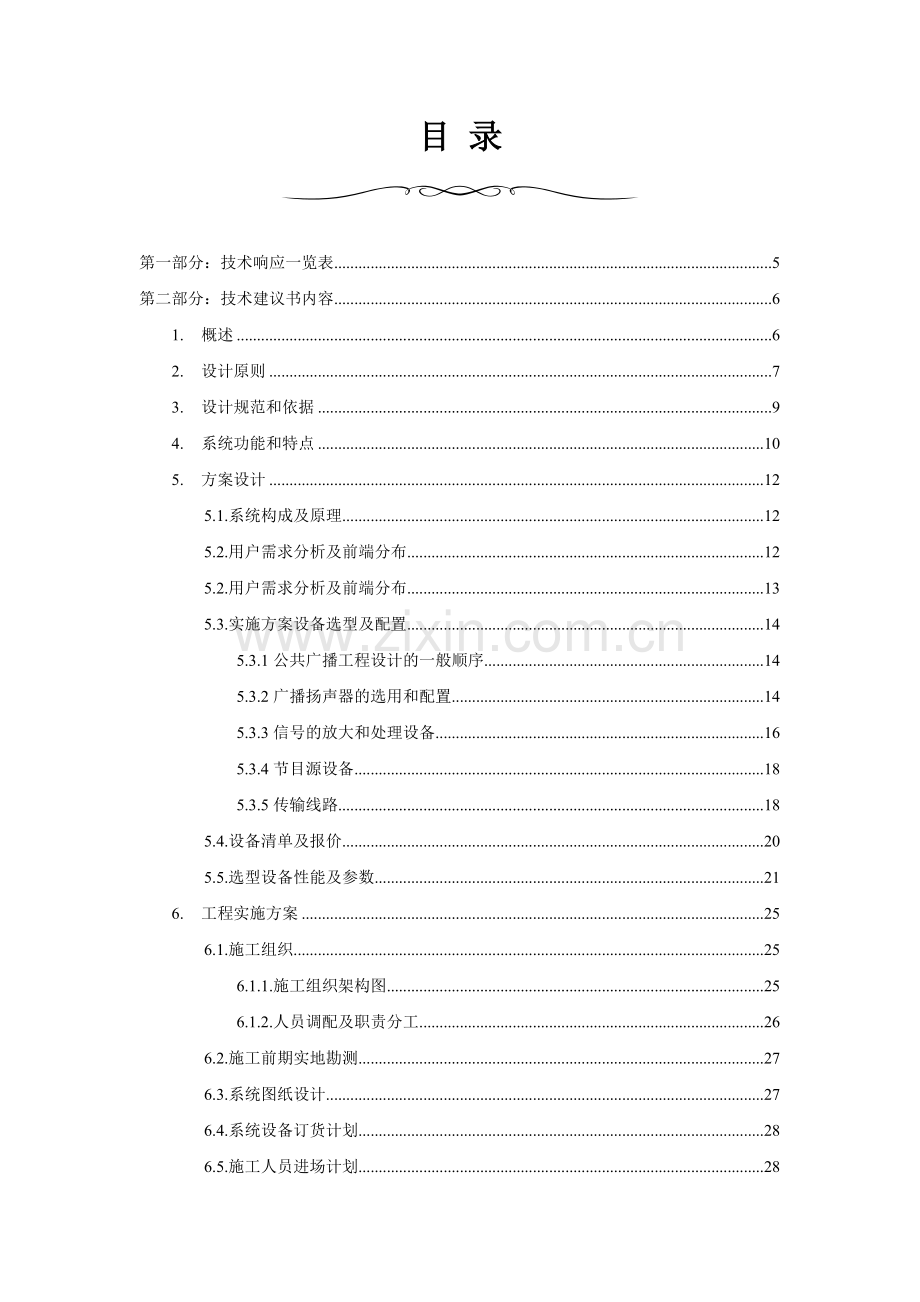

目 录

第一部分：技术响应一览表 5
第二部分：技术建议书内容 6
1. 概述 6
2. 设计原则 7
3. 设计规范和依据 9
4. 系统功能和特点 10
5. 方案设计 12
5.1.系统构成及原理 12
5.2.用户需求分析及前端分布 12
5.2.用户需求分析及前端分布 13
5.3.实施方案设备选型及配置 14
5.3.1公共广播工程设计的一般顺序 14
5.3.2广播扬声器的选用和配置 14
5.3.3信号的放大和处理设备 16
5.3.4节目源设备 18
5.3.5传输线路 18
5.4.设备清单及报价 20
5.5.选型设备性能及参数 21
6. 工程实施方案 25
6.1.施工组织 25
6.1.1.施工组织架构图 25
6.1.2.人员调配及职责分工 26
6.2.施工前期实地勘测 27
6.3.系统图纸设计 27
6.4.系统设备订货计划 28
6.5.施工人员进场计划 28
6.6.线管、线槽、线缆施工 29
6.7.系统设备安装、调试计划 29
6.8.工程进度计划与控制 31
6.8.1.工程进度计划表 31
6.8.2.工程进度控制过程 32
6.9.工程质量控制 34
6.9.1质量程序文件 34
6.9.2质量体系 34
6.9.3质量体系文件 34
6.9.4质量保证文件 36
6.9.4 IS09000质量管理体系 37
6.10.工程系统调试 37
6.10.1 一般规定 37
6.10.2 调试 38
6.11.工程验收 38
6.11.1 一般规定 38
6.11.2 验收条件 38
6.11.3 验收资料 39
6.11.4验收判据 40
6.11.5 工程验收 40
7. 培训计划书 40
7.1现场培训 41
7.2培训计划 41
7.3提供质保服务的机构及人员 43
8.售后服务 43
8.1提供货物“三包” 43
8.2售后服务 45
8.2.1 “三包”期间保修承诺 45
8.2.2“三包”之后保修服务 46
9.技术差异表 47
第三部分：公司相关资质 48
1.公司简介 48
2.业绩清单 48
3.公司相关证件 48
第四部分：相关设备的资料及彩页 48

第一部分：技术响应一览表
说明： 根据对应招标文件用户需求书逐条应答并按要求填写下表。
根据招标文件的要求逐条对应招标文件用户需求书的条目，对完全响应的条目在下表相应列中标注“○”。对有偏离的条目在下表相应列中标注“×”。
用户需求书
条款/内容
完全响应
有偏离
偏离简述
1

1.1

1.2

1.3

第二部分：技术建议书内容
1. 概述
随着时代的不断进步和科学技术的飞速发展，现代建筑的功能要求与原来的建筑有着明显的差别。特别是建筑弱电技术的高速发展，将电子技术、通讯技术、网络技术、计算机技术、自动控制技术、传感器技术等系列最先进的技术引入，使建筑物的服务功能大大提高，综合性更强，涉及的领域更广。近年来，住宅小区有了新的定义和要求，在提供安全、舒适、方便、节能、可持续发展的生活环境的同时，还需要便于统一管理和控制。
那么，公共广播系统给住宅小区带来了什么样的效果呢？试想一下，在工作之余、闲暇之时，漫步在公共花园、绿地，耳边飘来轻柔的音乐声，那将给人们祥和、美满的感觉，营造了小区优雅的氛围。公共广播系统在提供了背景音乐的同时，也成为小区安全不可缺少的一分子。在发布通知及紧急呼叫中，广播系统起到了积极和快捷的作用。
为在小区内营造一个舒适、轻松的生活环境，现代化智能小区通常设置有背景音乐系统。背景音乐系统对缓解人们因生活、工作紧张而造成的生理和心理上的不适起着重要的作用，可以为居住在住宅小区内的人们营造一个舒适美好的生活环境，并且作为公共广播系统可提供火灾报警广播。
公共广播作为弱电系统的一个组成部分，紧密联系着人们的现代生活，其既能播放音乐，又能作业务宣传和寻呼广播，还能作为火灾事故的紧急广播，是一种通用性极强的广播系统，广泛用在小区、商场、宾馆、办公小区、机场、码头、车站等场所，是现代生活与工作中不可缺少的部分。
公共广播及背景音乐系统分为三个部分：一部分是背景音乐系统，用于向小区中心广场、各组团花园、主干道等公众活动区播出背景音乐；另一部分为公共广播，平时用于播出通告通知等信息，在紧急状态如发生火灾时进行紧急广播，公共广播由中心控制选择节目源，并能够分区域进行播出和切换。公共广播的音量可由各个区域自行控制。最后一部分是住宅小区中心广场的集会广播系统，考虑到中心广场的特殊性，该系统在中心广场留有若干个话筒接口，中心广场的区平时同其它区一样工作，当遇到集会等活动时可用来现场讲话，充分发挥系统的功能。
为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的居住与生活环境，并根据各种不同小区的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
2. 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
5、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
6、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。智能化管理系统大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
3. 设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《系统接地的型式及安全技术要求》（GB14050-93）
7、《安全防范工程程序与要求》（GA/T75-94）
8、《安全防范工程验收规则》（GA/T308-2001）
9、《安全检查防范系统通作图形符号》（GA/74-94）
10、《消防联动控制设备通用技术条件》（GB 16806—1997）
11、《火灾自动报警设计规范》（GB50116-98）
12、《建筑设计防火规范》（GBJ16-37）
13、《火灾自动报警系统施工及验收规范》（GBJ50166-92）

4. 系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统，其具有以下功能：
１、分区广播功能
该广播系统最多可对10个区进行广播，在该方案中将按组团把小区划分为区域来进行分区广播，每区的广播区选择为花园、公共绿化带、组团内主干道等公共场所。
２、背景音乐系统
广播系统可选择三种音源：卡式放音座、数字调频调谐器、ＣＤ唱机，它们可对小区的公共区播放丰富的节目音源。
３、消防紧急广播
作为小区的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当小区某一区发生火灾报警时，可自动触发语音系统对发生火灾的这一区及其相邻区域进行语音提示，并可人工广播来进行事故处理。
该小区采用微处理机控制的扩音管理系统，管理中心采用模块化结构，插入／互连功能不仅可以精确地满足用户当前的需要，也可以满足用户今后改造和扩展的需要。
（１）采用高性能的音源，放大器对语言和音乐都有高品质的还原；
（２）定压式输出保证每个扬声器音量一致；
（３）背景音乐和紧急广播系统向小区的中心广场、各组团的花园、绿化带、主出入口、主干道等公共场所提供背景音乐和公共传呼服务，兼具火灾紧急广播；
（４）背景音乐和紧急广播系统可按区域对一个分区输出；
（５）背景音乐和紧急广播控制系统可共享扬声器，所有广播区域平时播放背景音乐，一旦被某区域的火警信号触发（或按其它信号实验性触发），广播主机能自动控制相关组团所有扬声器播发紧急消息。作为小区的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当某一区域发生火灾报警时，可自动触发语音系统对发生火灾的这一区及其相邻区域进行语音提示，并可人工广播来进行事故处理；
（６）广播系统可选择三个音源：卡式放音座、数字调频调谐器、ＣＤ唱机，它们可以对小区的公共区播放丰富的节目音源。
总之，本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。
5. 方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的智能化管理系统进行方案设计。
5.1.系统构成及原理

公共广播系统构成由节目源设备、信号的放大和处理设备、传输线路和扬声器四个部分组成。其原理如以下系统图：
节目定时器

分区寻呼器

寻呼
话筒

第1区
第N区
分区选择器

B A

播放器

喇叭或音柱
报警/寻呼功放

广播前置放大器

卡座 CD 收音

背景音乐功放

寻呼
话筒

时序器

至各设备
5.2.用户需求分析及前端分布
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势，结合我公司从事过的多个项目所积累的经验，以及相关产品的性能等因素，对本项目方案实施。
作为一个现代化的智能小区，其分区广播管理是配合管理方式的首选，能够很好地配合小区的各类管理工作。背景音乐将为小区各公共场所提供舒适幽雅的氛围，而紧急消防广播更是小区所必不可少的安全措施，可及时处理小区发生的火灾等紧急事故。
该小区的广播系统采用国际知名的广播音响系统，其功能集分区广播、背景音乐与紧急消防广播于一体。
珠海南方软件园作为国家认定的11个“国家软体产品基地”之一，其二期工程占地26万平方米，其中绿化区7.7万平方米以上，根据背景音乐“创造轻松愉快环境气氛”的概念，根据软件园的布局，我公司设计方案如下：
A区广场和D区蓝球场、网球场作为一个公众区考虑到它的综合性、多功能，要求广播音量宏亮、清晰，所以选用室外防水金属音柱18个，这类音柱有逼真的放声特性，同时它具有防水、防微酸碱的功能，针对广东的气候特性也是有相当的防护性。
B区、C区和D区道路两旁都有绿化物，为了使它具有休闲背景音乐的功能，同时也考虑到与绿化物的匹配，选用草地带灯灯塔喇叭40个，该款喇叭具有美观大方，防水，音质好的功能。
B区水景，由于是休闲观赏区，所以选用仿真岩石园林喇叭8个，该款喇叭同样具有防水防潮的功能并且造型逼真。
以上是各区喇叭的配制，考虑到各分区的功能不同及使用方便，设计A区广场喇叭为一分区，B区道路及小景为二分区，C区道路为三分区，D区道路为四分区，D区篮球场和网球场为五分区，经此设置，功能和区域划分开了，控制也更方便。并且实现三种不同音源在不同分区同时广播，试想一下，一区广场文艺演出类的广播，二、三、四区在播放柔美的轻音乐，五区在播放关于运动类的广播，能够自由切换，互不干扰。并且该套系统以后扩容（跟整个工业园内的各厂区广播连接）方便，简单。
音源部分采用了电脑编辑自动播放系统（软件），该软件系统的连接使整个广播系统的编辑播放更加灵活自如，可十分容易地做到无人值守及定时、定内容的播放，实现智能化的住宅小区的功能。
广播传输系统应用定压技术，解决了因距离产生的局限，为小区公共广播提供了一种实现长距离传输的方案。本项目前端分布情况，具体参见如下信息点统计表。
公共广播系统信息点统计表
编号
位置分布
需求分类
单位
数量
备注
1
A区广场和D区蓝球场、网球场
室外防水金属音柱
个
18

2
B区、C区和D区道路两旁
草地带灯灯塔喇叭
个
40

3
B区水景
仿真岩石园林喇叭
个
8

5.3.实施方案设备选型及配置
5.3.1公共广播工程设计的一般顺序
这里所说的公共广播是指有线传输的声音广播，通常用于公共场馆、大厦、小区内部，供背景音乐广播、寻呼广播以及强行插入的灾害性广播使用。
这一类公共广播工程的设计，通常按下列顺序进行：
1、 首先应考虑广播扬声器的选用、配置
2、 广播功放的选用
3、 广播分区
4、 广播系统的建构
5.3.2广播扬声器的选用和配置
1、 广播扬声器的选用
原则上应视环境选用不同品种规格的广播扬声器。
例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板的室内（如开架式商场），宜用吊装式球型音箱或有后罩的天花扬声器。由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装音箱。但若嫌投资大，也可用有后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。
在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。
在室外，宜选用室外音柱或号角。这类音柱和号角不仅有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。
在园林、草地，宜选用草地音箱。这类音箱防雨、造型优美，且音量和音质都比较讲究。
在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。
在防火要求较高的场合，宜选用防火型的扬声器。这类扬声器是全密封型的，其出线口能够与阻燃套管配接。
至于品牌和档次的选择，自然与投资有关。
2、 广播扬声器的配置
广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。
通常，高级写字楼走廊的本底噪声约为48-52 dB，超级商场的本底噪声约58-63 dB，繁华路段的本底噪声约70-75 dB。考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。椐此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为65-70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80-85dB以上。
鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：
SPL = LM +10 lg P – 20 lg r dB （1）
天花扬声器的灵敏度级在88-93dB之间；额定功率为3-10 W。以90dB / 8 W匡算，在离扬声器8m处的声压级约为81dB。以上匡算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器的贡献可使声压级增加2-3 dB左右。
根据以上近似计算，在天花板不高于3m的场馆内，天花扬声器大体可以互相距离5-8m均匀配置。如果仅考虑背景音乐而不考虑紧急广播，则该距离可以增大至8-12m。另外，适用于中国大陆的火灾事故广播设计安装规范 （以下简称‘规范’）有以下一些硬性规定：“走道、大厅、餐厅等公众场所，扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。
室外场所基本上没有早期反射声群，单个广播扬声器的有效覆盖范围只能取上文匡算的下限。由于该下限所对应的距离很短，所以原则上应使用由多个扬声器组成的音柱。馈给扬声器群组（例如音柱）的信号电功率每增加一倍（前提是该群组能够接受），声压级可提升3dB。请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。根据上述规则不难推算室外音柱的配置距离。例如，以40W室外音柱为例，其额定功率为40W，是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还可以大一些。因为音柱的灵敏度比单个天花扬声器要高（约高3-6dB），而每增加6dB，距离就可再加倍。也就是说音柱的覆盖距离可以达20m以上。但音柱的辐射角比较窄，仅在其正前方约60-90度（水平角）左右内有效。具体计算仍可用式（1）。
3、广播扬声器配置表
编号
产品名称
产品型号
单位
数量
备注

5.3.3信号的放大和处理设备
1、广播功放的选用
广播功放不同于HI-FI功放。其最主要的特征是具有70V 和100V恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。
广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P = K1·K2·ΣP0 （2）
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率
P0 = Ki·Pi
Pi — 第i分区扬声器额定容量
Ki — 第i分区同时需要系数：
服务性广播客房节目，取0.2-0.4
背景音乐系统，取0.5-0.6
业务性广播，取0.7-0.8
火灾事故广播，取1.0
K1 — 线路衰耗补偿系数：1.26-1.58
K2 — 老化系数：1.2-1.4
椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
但是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放。根据‘规范’要求，紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中扬声器容量总和的1.5倍
至于广播功放的其他规格，取决于广播系统的具体结构和投资。
2、广播分区
一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播等等。
分区方案原则上取决于客户的需要。通常可参考下列规则：
1、大厦通常以楼层分区，商场、游乐场通常以部门分区，运动场馆通常以看台分区，住宅小区、度假村通常按物业管理分区，等等。
2、管理部门与公众场所宜分别设区。
3、重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区。
总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。但每一个区内，广播扬声器的总功率不能太大，须同分区器和功放的容量相适应。以分区器每一个区的功率容量为500VA，但10个区的总容量不应超过1000VA。椐此，如果10个区满负荷运行，则平均每个区不应超过100VA（近似100W）。
3、信号的放大和处理设备配置表
编号
产品名称
产品型号
单位
数量
备注

5.3.4节目源设备
1、节目源
1） 背景音乐
背景音乐由AM/FM调频广播，双卡录音座的磁带节目及CD机等节目源组成，任何区域则可选择不同节目源中的一套节目作背景音乐广播；
2） 业务广播
业务广播发布通知、寻人广告或其他的业务推广
3） 紧急广播
紧急广播为最高优先级，如有特发事故发生，广播系统能发出呜呜声及语音广播，至抵送的区域或作全区广播，发布广播信息，即使主电源（市电）被切断，系统备用电源（直流）还可维持一段时间的广播。
2、节目源设备配置表
编号
产品名称
产品型号
单位
数量
备注

5.3.5传输线路
扬声器现场和控制中心总有一定距离，从扬声器现场到控制中心需要音频信号传输，同时从控制中心的控制信号要传送到现场。
1、音频信号传输
采用了较为可靠又廉价的线缆，即用音频线缆传输。
2、管槽敷设
为防止电磁干扰和外电源等干扰，应敷设线管线槽，同时保护线缆。
3、传输线路设备配置表
编号
产品名称
产品型号
单位
数量
备注

5.4.设备清单及报价
编号
产品型号
产品描述
单位
数量
单价
金额
品牌
控制系统
1.
WPA-M11P
前置放大器
台
1

ASPLPA
2.
WPA-M14T
节目定时器
台
1

ASPLPA
3.
WPA-1500C
1500 W纯后级广播功放
台
1

ASPLPA
4.
WPA-M01
四声前奏音麦克风
台
1

ASPLPA
合计：
音源系统
5.
WPA-ZDBF01
电脑编辑自动播放系统（软件）
套
1

ASPLPA
6.
高一6088
DVD播放机
台
1

7.
AP-W218K
双卡座
台
1

T-KOKOPA
8.
AP-F308R
数字调谐器

1

T-KOKOPA
合计：
放声系统
9.
BSG-28A
草地带灯灯塔喇叭
只
40

PL+
10.
BSG-502
全天候防水音柱
只
18

PL+
11.
BSS-61A
仿真岩石园林喇叭
只
8

PL+
合计：
线材部分
12.
音频线
300支（100米/卷）
卷

合计：
机柜
13.
WPA-R27
1.2米专业广播机柜
台
1

PL+
合计：
工程：
14.
施工人工费用：
15.
税收：
16.
总计：

5.5.选型设备性能及参数
控制部份器材性能介绍
WPA-M11P前置放大器
MIC
警报信号15E
EMC1
定时钟声
EMC2
CD机
AUX1
调谐器
AUX2
广播功放
OUTPUT

一级优先话筒
紧急广播

特点：
² 多种、多个输入/输出口：5个话筒口、3个辅助口、2个优先口、2个输出。
² 各通道独立音量控制
² 高音和低音音调控制
² 自动默音

性能规格：
输入
"MIC1，2，3，4，5：600欧，1.8mV,不平衡"
"AUX1，2，3：10K欧，200mV,不平衡"
输出
600欧 1V
保护
AC fuse×1
电源
AC220-240V/50～60Hz
尺寸
485×88×365mm
毛重
6.5Kg
净重
5.2Kg

WPA-M14T节目定时器
220V市电输入
报警输入
输往系统电源

特点：
² 可作系统时钟
² 三种钟声选择
² 可编程制定一周时间
² 报警随时启动

WPA-M48A音频矩阵器

音源1
音源1
音源1
音源1
功放1
功放8

特点：
² 4路音源选择
² 8路功放输出
² 灵活选通
² 实现多音源分区广播

WPA-360C～660C纯后级定压功放

特点：
² 100V/70V定压输出及40hms定压输出（平衡，不接地）
² 5单位LED显示器、工作状态显示
² REC插口、XLR插口供方便地实现环接
² 输出短路保护并示警

性能规格：
额定输出功率
WPA-360C
WPA-460C
WPA-660C
360W
460W
660W
输入灵敏度
1.2V
频响
50Hz-15KHz-3d
冷却方式
强迫风冷
电源
AC220-240V/50～60Hz
尺寸
485×88×365mm
保护
上电、高温、直流、短路
净重
12Kg

喇叭部份器材性能介绍
² BSC-502室外全天候音柱
功率：20W
输入：70V/100V
频响：150-13000Hz
重量：3Kg
音柱对讲话和音乐都有逼真的 放声特性，由于其是铝合金制成，所以可抵挡大小风雨，适用于户内，户外。

功率：10W
输入：70V/100V
频响：150-13000Hz
重量：5.5Kg
高度：950CM
² BSG-28A灯塔型草地喇叭

功率：10W
输入：70V/100V
频响：150-16000Hz
重量：5.38Kg
高度：290CM
² BSS-61仿真岩石型草地喇叭
PL+草地喇叭系列采用密封式设计，具有防雨、防潮、耐寒、耐热、耐冲击、防盗等优点，是专门设计安装在室外环境中使用，全方位及远程传播，声音效果悦耳悠扬，其适用范围：旅游区、公园、大型广场、人造石山、纲球场、高尔富球场、住宅小区别墅区等…….

² WPA-M01带前奏音麦克风
带前奏音的麦克风被广泛的使用在公共广播系统中, 在发布通知或紧急广播之前会发出"叮-----咚"的声音提示，以此提醒人们注意。
WPA-M01(带前奏音) 四声前/后奏

（其它网上下载）
6. 工程实施方案
为了确保项目工程质量、进度,我司将成立一个具有丰富的工程设计、实施及项目管理经验的精干队伍组成的系统工程项目部,全面负责深化设计、组织施工、及其他项目管理工作，其具体实施：
6.1.施工组织
6.1.1.施工组织架构图
根椐项目工程的具体情况,我公司项目部组织架构图如下：
广州莱安智能化系统开发有限公司
项目名称
项目经理
公司专家组
项目副经理
技术主管工程师
项目总经济师
施工技术室
安质监察室
计划财务室
物资机械室
综合办公室
作业一班
作业二班
作业三班

6.1.2.人员调配及职责分工
6.1.2.1.重要岗位
1. 工程总监
工程第一负责人。必须对项目系统的技术、施工有深入的了解，并有丰富的工程经验，在工程实施过程的关键节点，能把握技术方向，做出切实的指导。
2．项目经理
全权负责项目在实施过程中与用户、供货商之间的协调、洽商及订货等，处理所有有关系统的审批，负责对工程项目进行进度、质量、成本的全面管理与控制。
3．驻地经理
对项目范围内的各项工程进度、质量、安全、成本及场地进行监督管理，并全面负责。编制工程项目施工组织设计，包括工程进度计划和技术方案。在现场与施工队伍进行协调，对项目施工进度进行有效控制，严格执行有关技术规范和标准，严把质量关。
6.1.2.2.重要部门
1．设计技术
对项目有关图纸会同各分包进行深化设计，对有关内容进行配合，并参照行业规范提出见解。针对项目的需求和监控设备的工艺设计要求，深化项目系统的功能设计与系统设计，完成整个项目系统工程的改造。在实施过程中，就现场的变更情况及时地完成变更设计。
2．工程部
在项目经理及驻地经理领导下，对工程施工质量、进度与技术落实进行负责。工程部的人员应按项目的规模与特点，对项目系统分大类进行管理，即工程技术人员的职业专长与其管辖的系统应相近。
3．调试维修
对各已完成的系统进行计量、调试，对有关设备进行日常维护。在系统移交后对有关系统继续进行跟踪维护，并负责对项目指定或雇佣的管理及操作人员进行培训，使其能熟练掌握并操作有关设备。
4．进度控制
配合有关人员，严格按照预订的工期施工，并将细节落实到实处。当发生必要的进度调整时，重新审视进度计划，协调各有关部门与单位，作出新的计划。
5. 安全管理
负责监督施工现场的安全措施、消防、保卫等工作，在器材与设备已安装完毕的场合，负责现场的产品保护。
6.1.2.3.人员配备
根据进度计划，安排3个施工班同时在建筑物内施工段流水作业。各班组主要工人有4-6人，高峰期人数约8人，并根据实际工程量和进度计划增减。
工种名称
人数
智能安装（作业一班）
4-6
智能安装（作业二班）
4-6
智能安装（作业三班）
4-6
其他
3
6.2.施工前期实地勘测
根据项目用户需求，并根据系统工程的施工方案设计依据及技术要求和有关标准、规定。对于项目的设计方案，参照项目相关部门的评审提出的修改意见，经认真分析，加以完善。完善后的设计方案，经评审征得项目相关部门确认后，据此开展工作。
根据已确认的项目系统工程的设计方案，与项目相关部门确认系统工程的有关土建资料，并进行实地勘测，确认工程所需的辅材情况及进场前的准备。
6.3.系统图纸设计
根据经项目相关部门确认后的设计方案及实地勘测数据资料，进行系统方案等深化设计——施工图的设计。
图纸设计后将由设计院、设计单位、其它施工单位一同会审，并达成统一的会审意见后即可施工；对于需要修改的地方待设计出来重新会审后方可实施。
其项目具体图纸为：
1） 施工系统图
2） 施工系统分布图
3） 控制中心系统图
6.4.系统设备订货计划
设备能否按时提供是影响到整个工程项目的进度，本项目所用产品技术和生产线成熟，具有大量产品库存，产品合作厂家综合实力比较强，守信用的公司，保证在合同期间能按时提供项目工程所需的设备，技术支持和良好的售后服务，使设备的供货无后顾之忧。
工程施工所需要的全部材料均应在实施之前列出详细的清单，根据预先编制好的工程进度计划编而制好材料采购计划。采购计划必须经过各专业系统工程师的确认和技术主管、工程总指挥的审核后方能交付采购部负责。
采购的产品必须是通过正当渠道采购的，要有出厂证明、产品合格证及有关质量检测部门的相关检测报告。
产品、材料的运输严格按照产品对运输的要求分别对待，切实注意运输过程中某些产品的防重压、防倒立、防腐蚀等问题。要会同建设方与监理方共同进行材料、设备进场验收。
6.5.施工人员进场计划
施工准备工作有，技术准备，施工现场准备，物资、机具、劳力准备以及季节施工准备，包括在进行施工图设计的同时完成施工管槽等材料的采购、施工人员上岗培训、施工机具准备、工地临时设施搭建、协调施工用水、施工用电等工作。
熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容及技术条件，会审图纸，核对其它专业部分与安装图纸之间有无矛盾和错误，明确各专业间的配合关系。
智能化管理系统安装调试是一门专业性很强的综合性技术工作，不仅需要挑选优秀的项目工程师加入项目经理部，消化施工图纸、进口设备技术资料，充分了解掌握设计意图和全部技术要求，参加技术交底会，及时向建设单位提出疑问和建议，而且还要组织本工程项目实施专题技术会审，由本公司设计开发部、质检中心、工程技术部、项目管理部、生产部等有关专业人员参加，共同在项目经理由预先消化图纸的基础上会审施工图，编写出设备、材料分析单，提出关键技术处理方案和关键部位质量控制要求及安装调试的重点注意事项，明确施工工艺，安装标准及检查标准。根据施工图要求，收集、消化相关的施工规范，大样图、标准图册。
制订工程实施计划，编写材料计划、设备计划、非标半成品加工计划、辅料计划、软件编制计划、系统调试计划。按公司的管理制度，主材、设备的采购严格控制在公司级物资部门，按合同要求组织供货，旨在把住工程中供货的质量和成本。安装辅材根据施工现场的情况，可适当地交项目经理部当地采购并承担质量责任。
软件编制人员根据用户需求书之要求拟出更为详细的软件控制方案，交项目相关部门认可，作为实际编程及调试验收的基本依据。
工程技术人员勘察现场，配合有关施工单位，落实施工情况，密切跟踪工程进度和有关设备、仪表参数测试记录，与项目相关部门商定施工用水、用电及现场加工场地，办理进场前相关手续。
根据施工进度安排，项目经理按计划带领施工人员分期分批进入现场，安装用主辅材料、设备也按需用计划分批进入现场，安装工作根据工艺条件要求由点到面展开。
6.6.线管、线槽、线缆施工
组织有关人员熟悉有关层面的施工图纸，以便人力安排和解决有关施工技术。对于每个站点施工前，必须向工人交代每天必须完成的工作内容和进行人力调配；各技术工程师必须在工地巡
