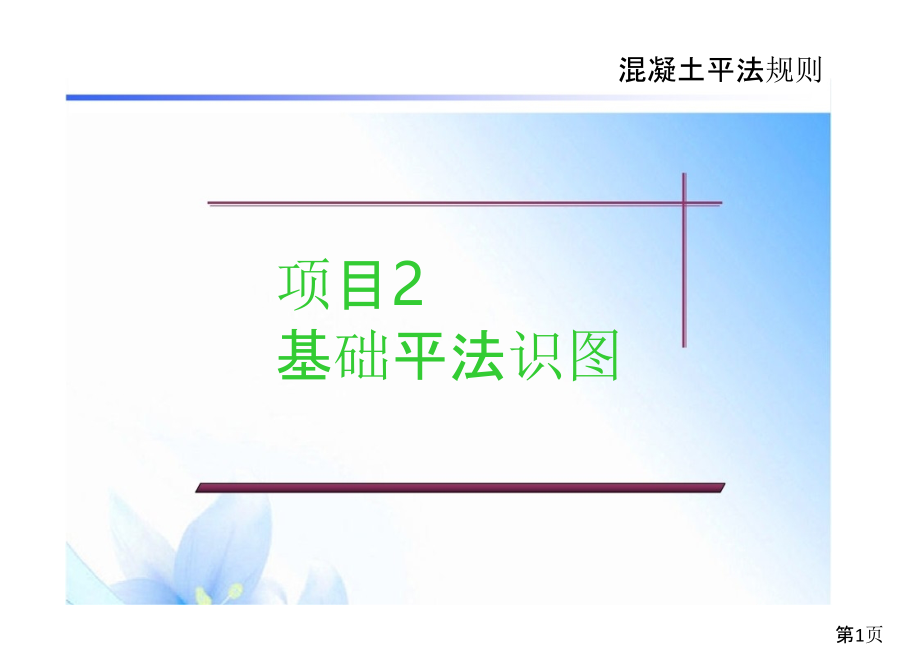

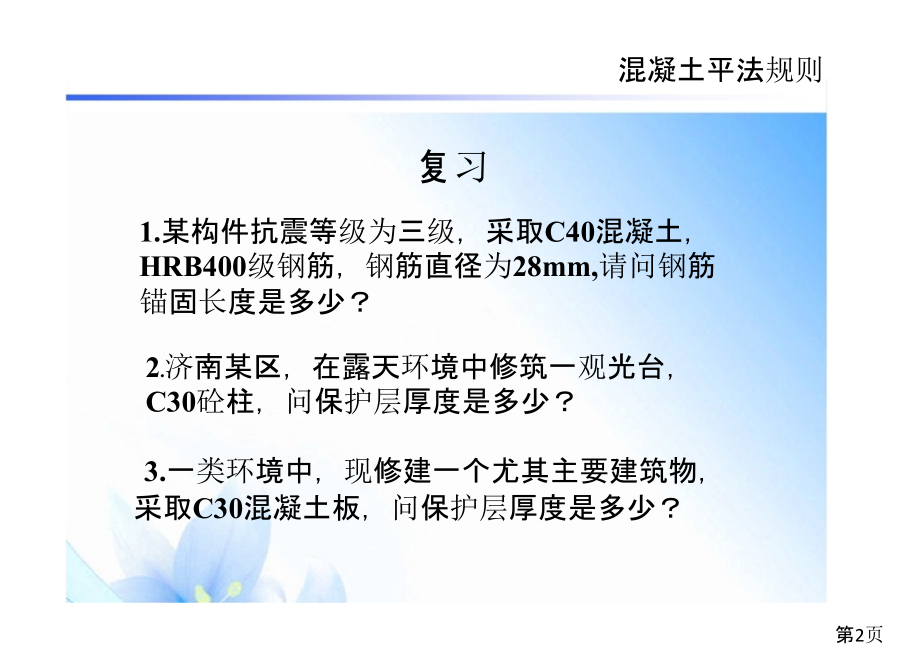

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,本资料仅供参考，不能作为科学依据。谢谢,混凝土平法规则,项目2,基础平法识图,第1页,混凝土平法规则,复习,1.,某构件抗震等级为三级，采取,C40,混凝土，,HRB400,级钢筋，钢筋直径为,28mm,请问钢筋,锚固长度是多少？,2,.,济南某区，在露天环境中修筑一观光台，,C30,砼柱，问保护层厚度是多少？,3.,一类环境中，现修建一个尤其主要建筑物，,采取,C30,混凝土板，问保护层厚度是多少？,第2页,混凝土平法规则,第3页,混凝土平法规则,第4页,混凝土平法规则,2.4,筏形基础平法设计规则,2.3,独立基础钢筋计算操演,2.1,独立基础平法设计规则,2.2,独立基础底板钢筋结构,2.5,筏板基础钢筋结构,2.6,梁板式筏形基础钢筋计算操演,第5页,混凝土平法规则,图2-1,独立基础,图2-2,梁板式,独立基础平法设计规则,第6页,混凝土平法规则,2.1,独立基础平法设计规则,第7页,混凝土平法规则,基础,：建筑物,最下,部承重结构,，它,承受建筑物全部,荷载,，并把这些荷,载连同本身重量,一起传到,地基土,上。,独立基础受力特点和钢筋配置,独立基础,第8页,混凝土平法规则,独立基础惯用断面形式有,阶梯形,、,锥形,、,杯形,等。,独立基础,第9页,混凝土平法规则,独立基础,第10页,混凝土平法规则,第11页,混凝土平法规则,第12页,类型,基础底板截面形状,代号,序号,普通独立基础,阶形,DJ,J,坡形,DJ,P,杯口独立基础,阶形,BJ,J,坡形,BJ,P,混凝土平法规则,独立基础编号,独立基础平法设计规则,表2-1,第13页,混凝土平法规则,独立基础平面注写方式,120,是边距离轴线距离,第14页,混凝土平法规则,1.,集中标注：,基础编号（,P7,：表,2.2.1,）,截面竖向尺寸（,P8,：自下而上）,配筋（,P9,：,B,代表底板底部配筋（,bottom,）,X,向配筋,以,X,打头、,Y,向配筋以,Y,打头注写）,基础底面标高（,P12,：,选注内容,，注写在,“,（）,”,内）,必要文字注解（,P12,：,选注内容,）,2.,原位标注：,（,P12,：在基础平面布置图上标注独立基础,平面尺寸）,独立基础平面注写方式,第15页,混凝土平法规则,多柱独立基础平面注写方式,多柱独立基础编号、,几何尺寸和配筋标注方,式与单柱独立基础相同。,当为双柱独立基础且柱,距较小时，通常仅配置,基础底部钢筋；当柱距,较大时，除基础底部配,筋外，尚需在两柱之间,配置基础顶部钢筋或设,置基础梁,。,第16页,混凝土平法规则,工程实例,第17页,混凝土平法规则,2.2,独立基础底板钢筋结构,第18页,混凝土平法规则,1.独立基础底板配筋普通结构,独立基础底板双向均要配置钢筋，见P67；关键点为：,（1）,独立基础底板,双向交叉钢筋,长向钢筋在下,，,短,向钢筋在上,，这与楼层双向板钢筋配置恰好相反。,（2）基础底板,第一根钢筋距构件边缘起步距离,为,小于75mm且小于s/2（s为钢筋间距），即min,（75，s/2）。,独立基础底板钢筋结构,第19页,混凝土平法规则,第20页,混凝土平法规则,2.独立基础底板配筋长度减短10%结构,当独立基础底板,长度2500mm,时，采取钢筋长度减短,10%结构，见图集P70；关键点为：,（1）最外侧四面钢筋（四根）不缩减，其它底板钢,筋长度可取对应方向底板长度0.9倍。,（2）0.9倍底板长度钢筋交织布置。,独立基础底板钢筋结构,第21页,混凝土平法规则,第22页,混凝土平法规则,当独立基础边长,2.5,米时，底板受力钢,筋长度可取边长,0.9,倍，并宜交织布置。,独立基础底板钢筋结构,第23页,混凝土平法规则,独立基础底板钢筋结构,第24页,混凝土平法规则,2.3,独立基础钢筋计算操演,第25页,混凝土平法规则,独立基础钢筋计算操演,【例】,图,2-7,是一阶形独立基,础施工图，要求计算,此基础钢筋工程量。,第26页,混凝土平法规则,2.4,筏形基础平法设计规则,第27页,混凝土平法规则,当建筑物上部荷载较大，或地基土质很差，承载能力小，采,用独立基础不能满足要求时，可采取筏片基础。分为,平板筏,和,梁,筏,。,能承受更大荷载，整体性好，造价高,筏基基本概念和分类,第28页,混凝土平法规则,平板筏,施工方便，厚大致积混凝土（预防水化热）,筏基基本概念和分类,第29页,有基础梁，受力好，施工繁琐,混凝土平法规则,梁,筏,筏基基本概念和分类,第30页,混凝土平法规则,平板式,是在地基上做一块钢筋混凝土底板，柱子直接支立在底,板上，是由筏板、柱（或剪力墙）组成。,梁式,按梁板位置不一样又分为上梁式和下梁式，是由筏板、,基础梁、柱（或剪力墙）组成。,对筏基而言，近似均布地基反力来自地下，类似于一个,倒,置楼盖,。,筏基基本概念和分类,第31页,混凝土平法规则,筏基基本概念和分类,平板筏,第32页,混凝土平法规则,下梁式,筏基基本概念和分类,上梁式,第33页,混凝土平法规则,1.,受力特点,平板式筏基为无梁体系,传力简捷,整体刚度好,施工速度快,是框架、框剪、纯剪结构惯用基础形式。它类似于一个,倒置,无梁,楼盖，每一区格板为四点（柱）支撑，无基础梁，因而板除,了做,抗弯计算,外，还要做,抗剪（冲切）计算,，,板较厚,。,平板筏受力特点和钢筋配置,第34页,混凝土平法规则,2.,钢筋配置,a.平板式筏基板底部和顶部钢筋按计算配筋,全部贯通,。,b.当筏板,厚度大于mm,时，宜在板厚中间部位设置直径,大于12mm、间距小于300mm双向钢筋网。,平板筏受力特点和钢筋配置,第35页,构件类型,代号,序号,跨数及有没有外伸,基础主梁,（柱下）,JL,()或(A)或,(B),基础次粱,JCL,()或(A)或,(B),梁板式基,础平板,LPB,混凝土平法规则,梁板式筏形基础构件编号,筏板基础平法制图规则,梁板式筏形基础由基础主梁、基础次梁、基础平板等组成，编,号以下：,表2-2,第36页,混凝土平法规则,基础主梁与基础次梁平面注写方式,1.基础主梁和基础次梁集中标注包含：,基础梁编号、截面尺寸、配筋三项必注内容，以及基础梁,底面标高高差（相对于筏形基础平板底面标高）一项选注,内容。,（1）注写基础梁编号。,（2）注写基础梁截面尺寸。矩形梁截面尺寸标注bh（其,中b为梁宽，h为梁高）。,（3）注写基础梁配筋。,（,4,）注写基础梁底面标高高差。,筏板基础平法制图规则,第37页,混凝土平法规则,筏板基础平法制图规则,第38页,混凝土平法规则,筏板基础平法制图规则,第39页,混凝土平法规则,第40页,混凝土平法规则,基础主梁与基础次梁平面注写方式,2.,基础主梁和基础次梁原位标注,（,1,）注写基础梁纵筋。注写梁端（支座）区域底部全部,纵筋包含已经集中标注过贯通纵筋在内全部纵筋,（,2,）注写基础梁附加箍筋或,(,反扣,),吊筋。,筏板基础平法制图规则,第41页,混凝土平法规则,第42页,混凝土平法规则,第43页,混凝土平法规则,第44页,混凝土平法规则,第45页,混凝土平法规则,梁板式筏形基础平板平面注写方式,（,1,）梁板式筏形基础平板,LPB,贯通纵筋集中标注，注写,编号、板厚、平板底部与顶部贯通纵筋及其总长度。先注,写,X,向底部（,B,打头）贯通纵筋与顶部（,T,打头）贯通纵筋,及纵向长度范围，再注写,Y,向底部（,B,打头）贯通纵筋与顶,部（,T,打头）贯通纵筋及纵向长度范围。贯通纵筋总长度,注写在括号中，注写方式为,“,跨数及有没有外伸,”,，其表示方式,为：（）（无外伸）、（,A,）（一端有外伸）或,（,B,）（两端有外伸）。,筏板基础平法制图规则,第46页,混凝土平法规则,梁板式筏形基础平板平面注写方式,（,2,）梁板式筏形基础平板,LPB,原位标注，主要表示板底,部附加非贯通纵筋。,1,）原位注写位置及内容。,2,）（,),为横向布置跨数，,(,A),为横向布置跨数,及一端基础梁外伸部位，,(,B),为横向布置跨数及两,端基础梁外伸部位。板底部附加非贯通纵筋向两边跨内,伸出长度值注写在线段下方位置。,3,）横向连续布置跨数及是否布置到外伸部位，不受集中,标注贯通纵筋板区限制。,筏板基础平法制图规则,第47页,混凝土平法规则,第48页,混凝土平法规则,第49页,混凝土平法规则,第50页,混凝土平法规则,平板筏平法制图规则,16G101-3,：,P38-43,1.,柱下板带、跨中板带平面注写方式,（P38）,集中标注：编号、板带宽度、贯通纵筋,原位标注：板底部附加非贯通纵筋,2.,平板式筏形基础平板平面注写方式,（P39）,集中标注：编号、平板厚度、贯通纵筋,原位标注：板底部附加非贯通纵筋,第51页,混凝土平法规则,第52页,混凝土平法规则,第53页,混凝土平法规则,第54页,混凝土平法规则,第55页,混凝土平法规则,工程实例,第56页,混凝土平法规则,工程实例,第57页,混凝土平法规则,参考答案：,1、平板式筏基；板厚800mm；,钢筋：T：X&Y：,B：X&Y：,20170,20170,板底阳角放射筋：7,20,2、平板端部等截面外伸：顶部和底部钢筋均应弯12d；,板外边缘应封边，封边形式（a）（b）,（P93）,，图纸,中采取（b）,第58页,混凝土平法规则,2.5,筏板基础钢筋结构,第59页,混凝土平法规则,基础梁,JL,钢筋结构,1.,基础梁纵筋与箍筋结构见图,2-8,，关键点为：,（,1,）顶部贯通纵筋连接区为支座两边,ln/4,再加柱宽范围，即,（,2,ln/4+hc,）；底部贯通纵筋连接区为本跨跨中,lni/3,范,围；底部非贯通筋向跨内延伸长度为,ln/3,，其中,ln,为左右相邻,跨净长较大值。,（,2,）当两毗邻跨底部贯通纵筋配置不一样时，应将配置较大,一跨底部贯通纵筋越过其标注跨数终点或起点，伸至配置,较小毗邻跨跨中连接区进行连接。,（,3,）节点区内箍筋按梁端箍筋设置，梁相互交叉范围内箍,筋按截面高度较大基础梁设置。同跨箍筋有两种时，按设计,要求设置。,（,4,）当设计未注明时，基础梁外伸部位按梁端第一个箍筋设,置。,筏板基础钢筋结构,第60页,混凝土平法规则,P79,第61页,混凝土平法规则,基础梁,JL,钢筋结构,2.,基础梁端部与外伸部位钢筋结构,（,1,）端部等截面外伸结构见图集,P81,。,（,2,）端部变截面外伸结构见,图集,P81,。,（,3,）端部无外伸结构见,图集,P81,。,3.,基础梁附加钢筋结构基础梁附加钢筋包含附加箍筋和附,加（反扣）吊筋，附加箍筋结构、附加（反扣）吊筋见图,集,P79,。,4.,基础梁侧面钢筋结构见图集,P82,。,筏板基础钢筋结构,第62页,混凝土平法规则,第63页,混凝土平法规则,第64页,混凝土平法规则,基础次梁（,JCL,）钢筋结构,（,1,）基础次梁纵筋与箍筋结构见图集,P85,，基础次梁顶部贯通,纵筋连接区为基础主梁两边,ln/4,再加主梁宽范围，即,（,2,ln/4+bb,）；底部贯通纵筋连接区为本跨跨中,lni/3,范围；,底部非贯通筋向跨内延伸长度为,ln/3,，其中,ln,为左右相邻跨净长,较大值。,（,2,）基础次梁端部无外伸时，基础梁上部钢筋伸入支座,12d,且,最少到梁中线；下部钢筋伸至端部弯折,15d,，并要求满足当设计,按铰接时,0.35lab,；当充分利用钢筋抗拉强度时,0.6lab,。,（,3,）基础次梁端部等截面、变截面外伸结构同基础主梁。,（,4,）基础次梁箍筋仅在跨内设置，节点区内不设，第一根箍筋,起步距离为,50mm,。,（,5,）当基础次梁外伸时，假如设计未注明，基础次梁外伸部位,按梁端第一个箍筋设置。,筏板基础钢筋结构,第65页,混凝土平法规则,第66页,混凝土平法规则,P93,：端部与外伸部位钢筋结构,1）筏板端部无外伸（P93一、二）,筏板,顶部,钢筋：伸入支座12d，且最少到支座中线,筏板,底部,钢筋：弯锚15d,2）筏板端部等截面外伸（P93）,筏板,顶部,钢筋：弯锚12d,筏板,底部,钢筋：弯锚12d,边缘封边,：,（P93a、b）,U形筋：平直段：15d且200mm,底部与顶部钢筋弯钩交织150mm,平板筏钢筋结构,第67页,混凝土平法规则,平板筏钢筋结构,第68页,混凝土平法规则,2.6,梁板式筏形基础钢筋计算操演,第69页,混凝土平法规则,(1)纵筋。,1）端部两端均无外伸时：c,：保护层,上、下部贯通筋长度:,L=总长2c15d2绑扎搭接长度,2）端部两端均外伸时：,顶部上排贯通筋长度:,L=总长2c12d2绑扎搭接长度,顶部下排贯通筋长度:,L=总长左外伸净长-左支座宽-右外伸净长-右支座宽2la,绑扎搭接长度,底部贯通筋长度:,L=总长2c12d2绑扎搭接长度,基础梁钢筋计算公式,第70页,混凝土平法规则,(2)箍筋。,左支座处加密箍筋根数：,n=（左外伸净长左支座宽加密区长c）/加密间距,右支座处加密箍筋根数：,n=（右外伸净长右支座宽加密区长c）/加密间距,中间支座处加密箍筋根数：,n=（支座宽加密区长度2）/加密间距,非加密箍筋根数：,n=（各跨净长左、右加密区长度）/非加密间距,考虑抗震时，两肢箍（外箍）长度计算公式为：,L=2（b+h）-8c+max(19.8d,150),考虑抗震时，四肢箍内箍长度计算公式为：,L=2（b-2c）/3+2(h-2c)+max(23.8d,150+3.8d),基础梁钢筋计算公式,第71页,混凝土平法规则,（,3）拉筋。,当梁内设有侧面结构钢筋或侧面受扭钢筋时，同时要设拉筋，拉筋计算,包含拉筋根数和长度。,基础主梁,拉筋根数：n=（总长2c）/（2非加密间距）1,基础次梁,每跨拉筋根数：n=（跨净长250）/（2非加密间距）1,当考虑抗震时，拉筋长度计算公式为L=b-2c+max(24.8d,150+4.8d),基础梁钢筋计算公式,第72页,混凝土平法规则,如图,2-15,所表示梁板式筏形基础梁平法施工图，抗震等级为二级，,混凝土强度等级为,C30,基础保护层厚度为,40mm,，钢筋定长,9.0m,采取焊接，要求计算梁板式筏形基础梁钢筋工程量。,扫描,梁板式筏形基础梁钢筋计算操演,第73页,混凝土平法规则,第74页,
