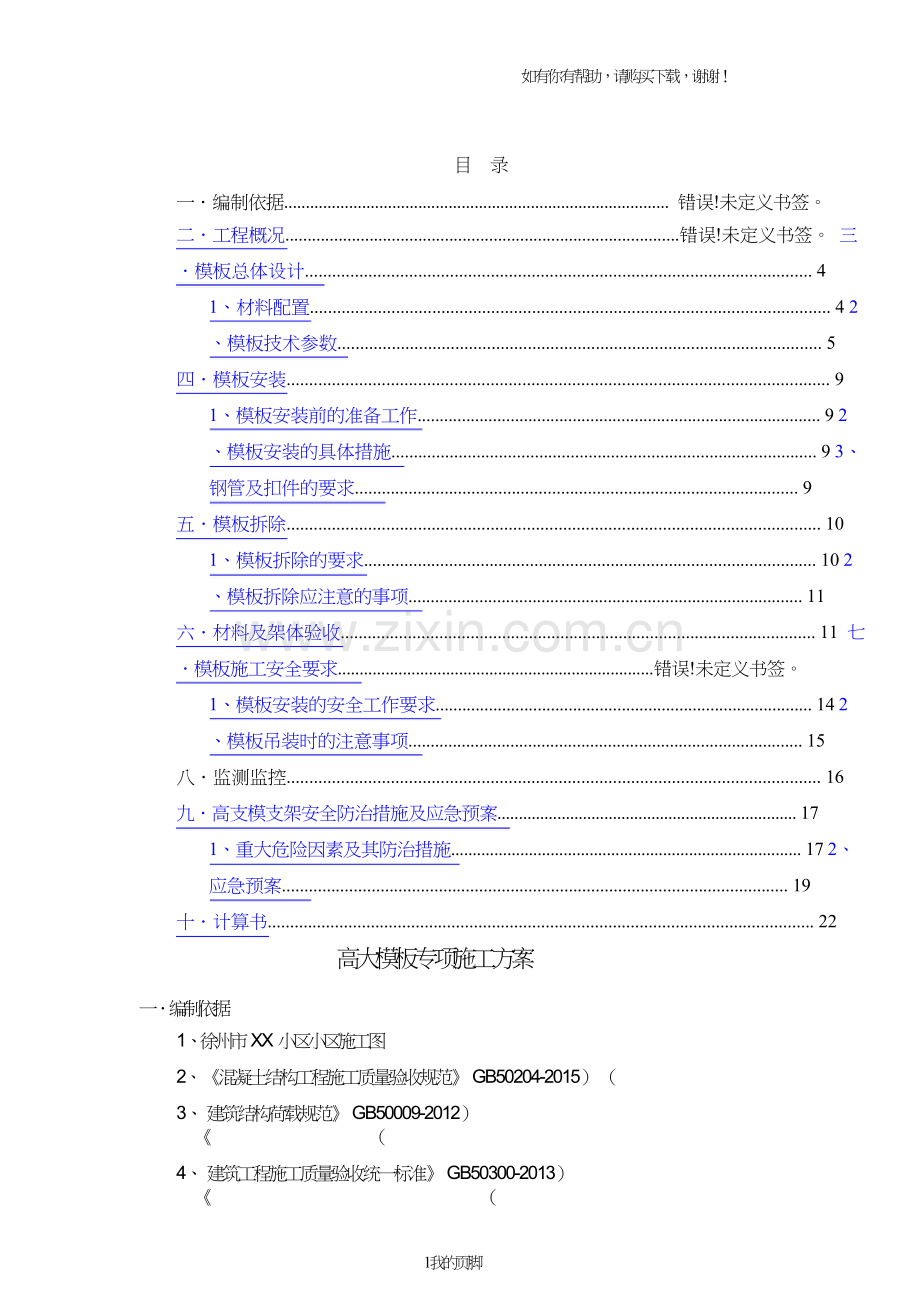

目 录
一．编制依据......................................................................................... 错误!未定义书签。
二．工程概况.........................................................................................错误!未定义书签。 三．模板总体设计................................................................................................................ 4
1、材料配置................................................................................................................... 4 2、模板技术参数........................................................................................................... 5
四．模板安装........................................................................................................................ 9
1、模板安装前的准备工作........................................................................................... 9 2、模板安装的具体措施............................................................................................... 9 3、钢管及扣件的要求................................................................................................... 9
五．模板拆除...................................................................................................................... 10
1、模板拆除的要求..................................................................................................... 10 2、模板拆除应注意的事项......................................................................................... 11
六．材料及架体验收.......................................................................................................... 11 七．模板施工安全要求.........................................................................错误!未定义书签。
1、模板安装的安全工作要求..................................................................................... 14 2、模板吊装时的注意事项......................................................................................... 15
八．监测监控...................................................................................................................... 16 九．高支模支架安全防治措施及应急预案...................................................................... 17
1、重大危险因素及其防治措施................................................................................. 17 2、应急预案................................................................................................................. 19
十．计算书.......................................................................................................................... 22
高大模板专项施工方案
一．编制依据
1、徐州市 XX 小区小区施工图
2、 《混凝土结构工程施工质量验收规范》 GB50204-2015） （
3、 建筑结构荷载规范》 GB50009-2012）
《 （
4、 建筑工程施工质量验收统一标准》 GB50300-2013）
《 （
1我的页脚
如有你有帮助，请购买下载，谢谢！

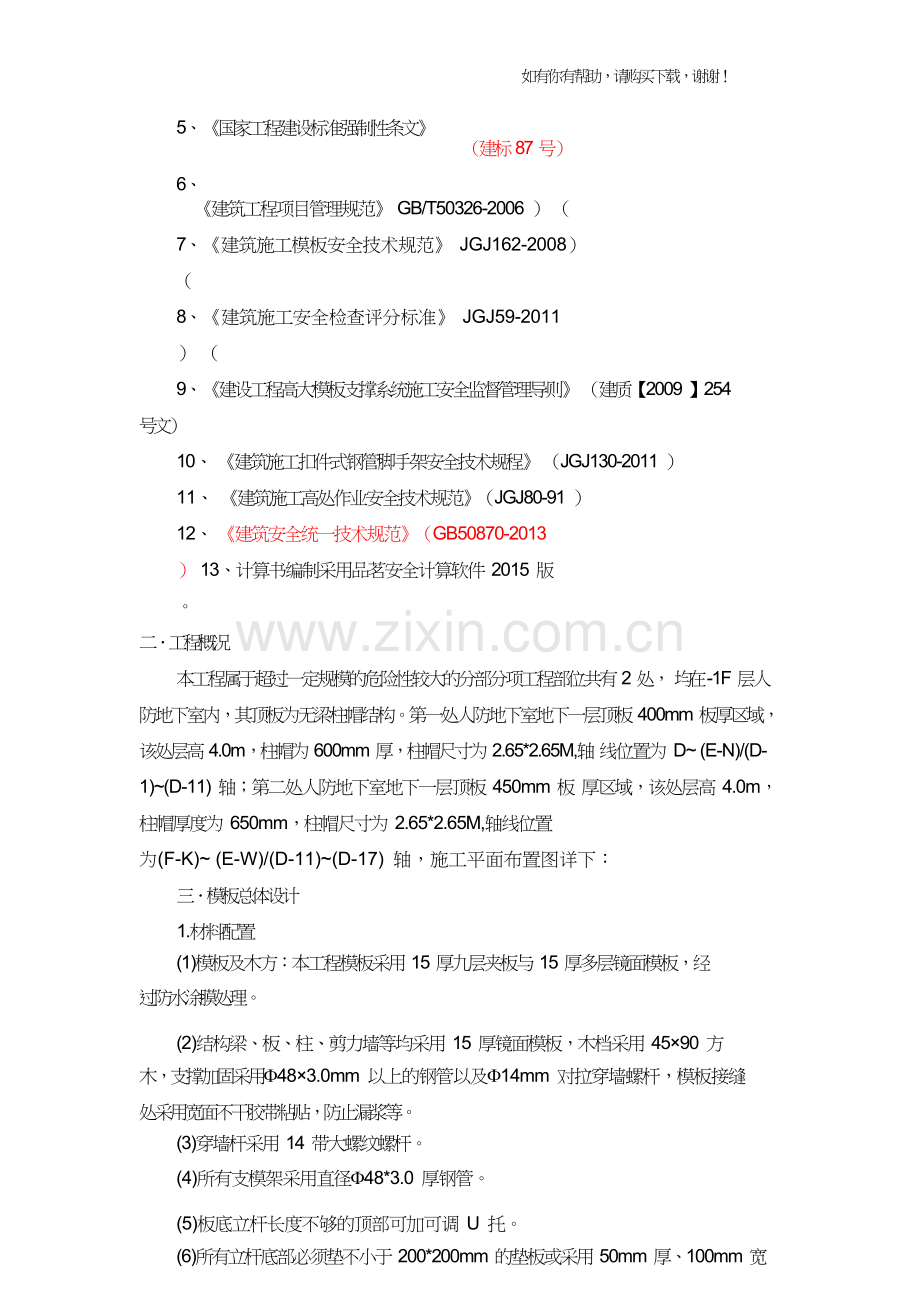

5、 《国家工程建设标准强制性条文》
（建标 87 号）
6、
《建筑工程项目管理规范》 GB/T50326-2006 ） （
7、 《建筑施工模板安全技术规范》 JGJ162-2008） （
8、 《建筑施工安全检查评分标准》 JGJ59-2011） （
9、 《建设工程高大模板支撑系统施工安全监督管理导则》 （建质【2009 】254
号文）
10、 《建筑施工扣件式钢管脚手架安全技术规程》 （JGJ130-2011 ）
11、 《建筑施工高处作业安全技术规范》（JGJ80-91 ）
12、 《建筑安全统一技术规范》（GB50870-2013 ） 13、计算书编制采用品茗安全计算软件 2015 版。
二．工程概况
本工程属于超过一定规模的危险性较大的分部分项工程部位共有 2 处， 均在 -1F 层人防地下室内，其顶板为无梁柱帽结构。第一处人防地下室地下一层顶板 400mm 板厚区域，该处层高 4.0m，柱帽为 600mm 厚，柱帽尺寸为 2.65*2.65M,轴 线位置为 D~ (E-N)/(D-1)~(D-11) 轴；第二处人防地下室地下一层顶板 450mm 板 厚区域，该处层高 4.0m，柱帽厚度为 650mm，柱帽尺寸为 2.65*2.65M,轴线位置
为(F-K)~ (E-W)/(D-11)~(D-17) 轴，施工平面布置图详下：
三．模板总体设计
1.材料配置
(1)模板及木方：本工程模板采用 15 厚九层夹板与 15 厚多层镜面模板，经
过防水涂膜处理。
(2)结构梁、板、柱、剪力墙等均采用 15 厚镜面模板，木档采用 45×90 方
木，支撑加固采用F48×3.0mm 以上的钢管以及F14mm 对拉穿墙螺杆，模板接缝
处采用宽面不干胶带粘贴，防止漏浆等。
(3)穿墙杆采用 14 带大螺纹螺杆。
(4)所有支模架采用直径F48*3.0 厚钢管。
(5)板底立杆长度不够的顶部可加可调 U 托。
(6)所有立杆底部必须垫不小于 200*200mm 的垫板或采用 50mm 厚、100mm 宽
通长的方木。
2、模板技术参数
2我的页脚
如有你有帮助，请购买下载，谢谢！
模板排架基础为筏板基础，底板为 400 厚，混凝土标号为 C35P6。
本工程墙柱和板混凝土一次浇筑，板模板支架与柱结构拉结牢固，经监理单
位对钢筋和模板支架验收合格后方可浇筑混凝土，浇筑时先浇筑墙柱混凝土，墙
柱混凝土浇筑完毕后进行板混凝土浇筑，浇筑板混凝土时由中间向四周浇筑。
1、模板排架总体配置思路
人防地下一层顶板 400mm 板厚处，满堂架搭设最高高度为 3.7 米，统一立杆
的纵距为 b=0.75 米，立杆的横距为 l=0.75 米，水平杆的步距为 h=1.35 米；柱 帽下架搭设最高高度为 3.5 米，统一立杆的纵横距采用加密处理，中间增加一道
立杆，所有水平杆拉通设置。
所有立杆底部必须垫不小于 200*200mm 的垫板或采用 50mm 厚、100mm 宽通 长的方木。扫地杆距地梁上口不大于 200mm。沿支架四周外立面应满设竖向剪刀 撑，支架中部剪刀撑以轴线为基准点每跨设置纵横向竖向剪刀撑，由底到顶连续
设置。
人防地下一层顶板 450mm 板厚处，满堂架搭设高度为 3.65 米，统一立杆的 纵距为 b=0.70 米，立杆的横距为 l=0.70 米，水平杆的步距为 h=1.35 米；柱帽 下 满堂架搭设高度为 3.45 米，统一立杆的纵横距采用加密处理，中间增加一
道立杆，所有水平杆拉通设置。
所有立杆底部必须垫不小于 200*200mm 的垫板或采用 50mm 厚、100mm 宽通 长的方木。扫地杆距地梁上口不大于 200mm。沿支架四周外立面应满设竖向剪刀 撑，支架中部剪刀撑以轴线为基准点每跨设置纵横向竖向剪刀撑，由底到顶连续
设置。
2、后浇带支撑体系
本工程楼面较大，设置有后浇带，后浇带宽度为 800-1000mm。具体支撑详
见下图：
3、柱子模板与架体连接
柱子采用 15 厚九夹板与钢管围楞体系，柱箍纵向第一道距地 250。底部 1/3
柱净高范围内加密，向上间距控制在 450mm 以内。模板接缝处采用宽面不干胶带
粘贴，防止漏浆。木方背楞竖向设置，间距不大于 200。柱箍需与架体连接稳固，
柱箍与内架水平杆上下两套连接。
4、排架搭设要点
3我的页脚
