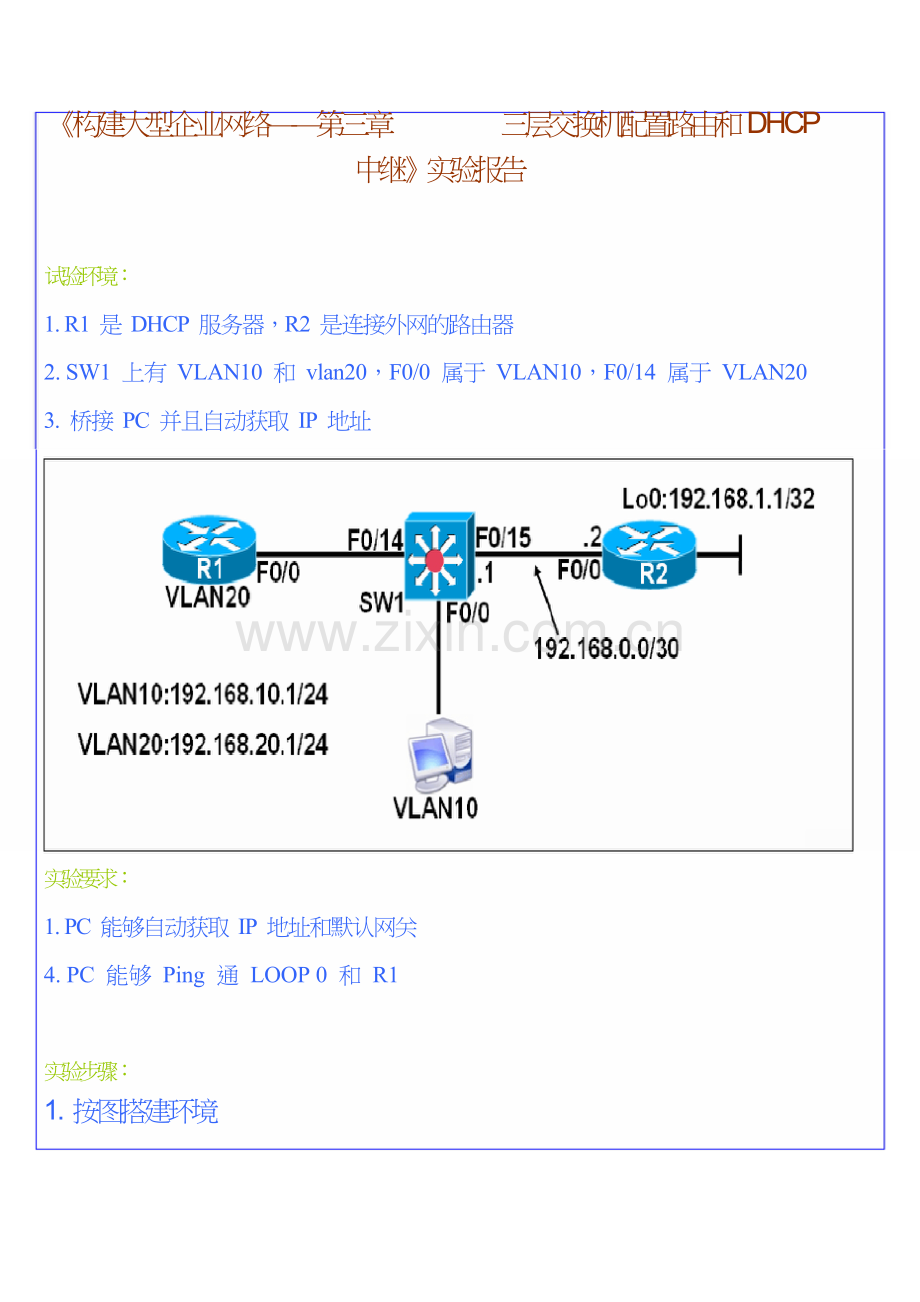

《构建大型企业网络——第三章 三层交换机配置路由和 DHCP
中继》实验报告

试验环境：

1. R1 是 DHCP 服务器，R2 是连接外网的路由器

2. SW1 上有 VLAN10 和 vlan20，F0/0 属于 VLAN10，F0/14 属于 VLAN20

3. 桥接 PC 并且自动获取 IP 地址

实验要求：

1. PC 能够自动获取 IP 地址和默认网关

4. PC 能够 Ping 通 LOOP 0 和 R1

实验步骤：
1. 按图搭建环境

2. 在 R1 上配置 DHCP：新建两个作用域分别是 VLAN 10、VLAN20

3. 在 R2 上配置 F0/0、LOOP0 的 IP 和静态路由，目标网段是内网的汇
总 IP，下一跳 IP 是 SW1 的 F0/15 的 IP 192.168.0.1

4. 在 SW1 上为 F0/14 和 F0/15 配置 IP 地址，并把 F0/15 转换成路由
接口创建 VLAN10 和 VLAN 20，将 F0/0 划分到 VLAN10，将 F0/14
划分到 VLAN 20，使用"show vlan-switch brief"命令查看
在 SW1 上配置路由接口，配置默认路由
在 SW1 上配置 DHCP 中继，使 PC 能够自动获得 IP
