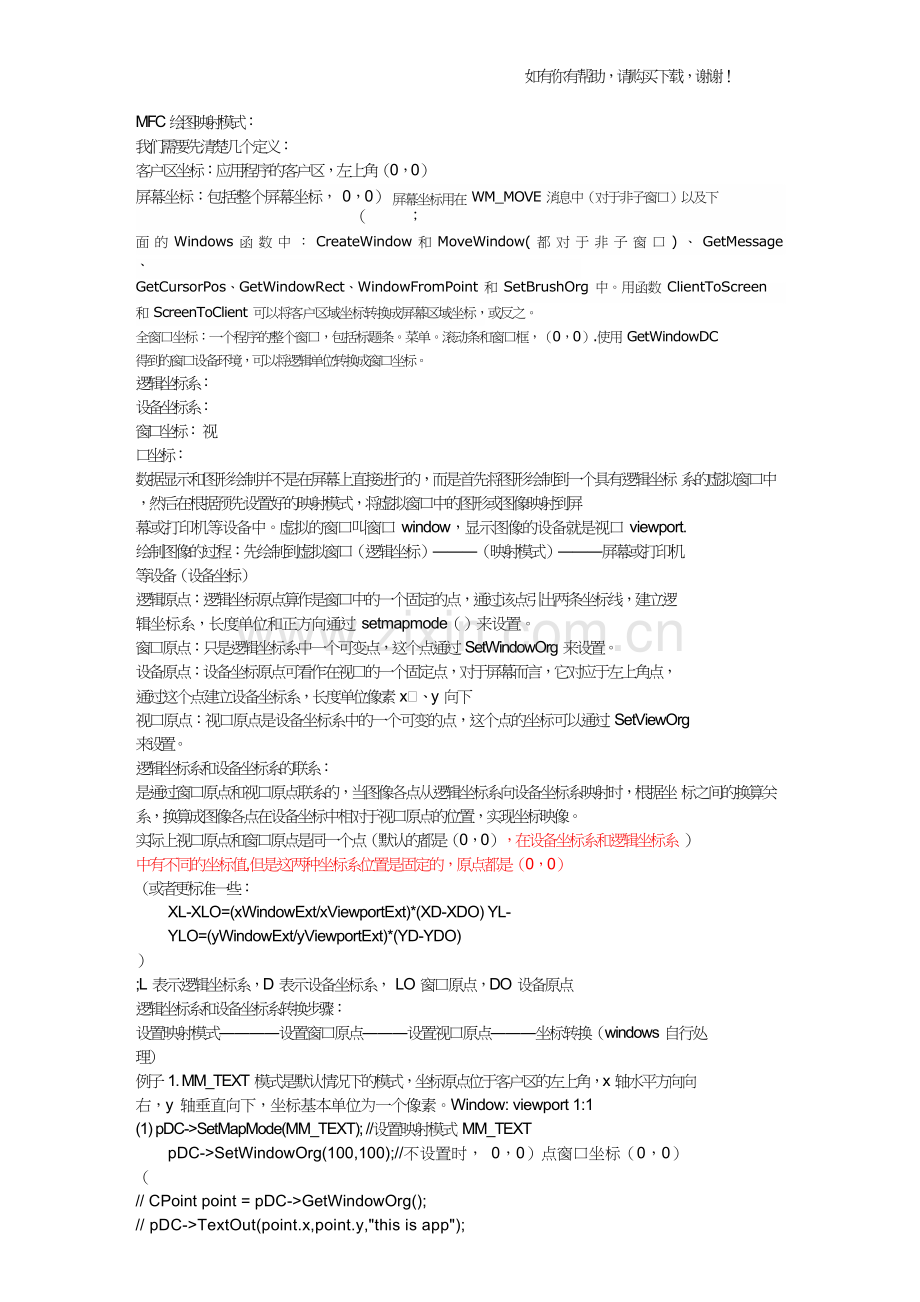

MFC 绘图映射模式：
我们需要先清楚几个定义：
客户区坐标：应用程序的客户区，左上角（0，0）
屏幕坐标：包括整个屏幕坐标， 0，0） 屏幕坐标用在 WM_MOVE 消息中（对于非子窗口）以及下
（ ；
面 的 Windows 函 数 中 ： CreateWindow 和 MoveWindow( 都 对 于 非 子 窗 口 ) 、 GetMessage 、
GetCursorPos、GetWindowRect、WindowFromPoint 和 SetBrushOrg 中。用函数 ClientToScreen
和 ScreenToClient 可以将客户区域坐标转换成屏幕区域坐标，或反之。
全窗口坐标：一个程序的整个窗口，包括标题条。菜单。滚动条和窗口框，（0，0）.使用 GetWindowDC
得到的窗口设备环境，可以将逻辑单位转换成窗口坐标。
逻辑坐标系：
设备坐标系：
窗口坐标： 视口坐标：
数据显示和图形绘制并不是在屏幕上直接进行的，而是首先将图形绘制到一个具有逻辑坐标 系的虚拟窗口中，然后在根据预先设置好的映射模式，将虚拟窗口中的图形或图像映射到屏
幕或打印机等设备中。虚拟的窗口叫窗口 window，显示图像的设备就是视口 viewport.
绘制图像的过程：先绘制到虚拟窗口（逻辑坐标）―――（映射模式）―――屏幕或打印机
等设备（设备坐标）
逻辑原点：逻辑坐标原点算作是窗口中的一个固定的点，通过该点引出两条坐标线，建立逻
辑坐标系，长度单位和正方向通过 setmapmode（）来设置。
窗口原点：只是逻辑坐标系中一个可变点，这个点通过 SetWindowOrg 来设置。
设备原点：设备坐标原点可看作在视口的一个固定点，对于屏幕而言，它对应于左上角点，
通过这个点建立设备坐标系，长度单位像素 xà、y 向下
视口原点：视口原点是设备坐标系中的一个可变的点，这个点的坐标可以通过 SetViewOrg
来设置。
逻辑坐标系和设备坐标系的联系：
是通过窗口原点和视口原点联系的，当图像各点从逻辑坐标系向设备坐标系映射时，根据坐 标之间的换算关系，换算成图像各点在设备坐标中相对于视口原点的位置，实现坐标映像。
实际上视口原点和窗口原点是同一个点（默认的都是（0，0），在设备坐标系和逻辑坐标系 ）
中有不同的坐标值,但是这两种坐标系位置是固定的，原点都是（0，0）
（或者更标准一些：
XL-XLO=(xWindowExt/xViewportExt)*(XD-XDO) YL-YLO=(yWindowExt/yViewportExt)*(YD-YDO)
）
;L 表示逻辑坐标系，D 表示设备坐标系， LO 窗口原点，DO 设备原点
逻辑坐标系和设备坐标系转换步骤：
设置映射模式――――设置窗口原点―――设置视口原点―――坐标转换（windows 自行处
理）
例子 1. MM_TEXT 模式是默认情况下的模式，坐标原点位于客户区的左上角，x 轴水平方向向
右，y 轴垂直向下，坐标基本单位为一个像素。Window: viewport 1:1
(1) pDC->SetMapMode(MM_TEXT); //设置映射模式 MM_TEXT
pDC->SetWindowOrg(100,100);//不设置时， 0，0）点窗口坐标（0，0） （
// CPoint point = pDC->GetWindowOrg();
// pDC->TextOut(point.x,point.y,"this is app");

1页

如有你有帮助，请购买下载，谢谢！

pDC->SetViewportOrg(100,100);
// pDC->TextOut(point.x+200,point.y+200,"this is app2");
pDC->Rectangle(CRect(100,100,300,300));
MM_TEXT：
XL-XLO=N*(XD-XDO);100-100=N*(XD-100)->XD=100;N=1;(100,100)->(100,100)
YL-YLO=N*(YD-YDO);100-100=N*(YD-100)->YD=100;
300-100=1*(XD-100);XD=300 300-100=1*(YD-100);YD=300;
例子 2：
pDC->SetMapMode(MM_TEXT); //设置映射模式
// pDC->SetWindowOrg(100,100);//不设置时， 0，0）点窗口坐标（0，0） （
// CPoint point = pDC->GetWindowOrg();
// pDC->TextOut(point.x,point.y,"this is app");
pDC->SetViewportOrg(100,100);
// pDC->TextOut(point.x+200,point.y+200,"this is app2");
pDC->Rectangle(CRect(100,100,300,300));
Windoworg(0,0),viewportorg(100,100)
100-0=1*(XD1-100);XD1=200;100-0=1*(YD1-100);YD1=200;
(200,200),(400,400)
例子 3：
pDC->SetMapMode(MM_TEXT); //设置映射模式
pDC->SetWindowOrg(100,100);//不设置时， 0，0）点窗口坐标（0，0） （
// CPoint point = pDC->GetWindowOrg();
// pDC->TextOut(point.x,point.y,"this is app");
// pDC->SetViewportOrg(100,100);
// pDC->TextOut(point.x+200,point.y+200,"this is app2");
pDC->Rectangle(CRect(100,100,300,300));
Windoworg(100,100),viewportorg(0,0)
100-100=1*(XD1-0);XD1=0;100-100=1*(YD1-0);YD1=0;(0,0)->(200,200)
例子 4：
CRect rect; //声明客户区矩形 GetClientRect(&rect); //获得客户区坐标
pDC->SetMapMode(MM_TEXT); //设置映射模式
pDC->SetWindowOrg(100,100);//不设置时， 0，0）点窗口坐标（0，0） （
// CPoint point = pDC->GetWindowOrg();
// pDC->TextOut(point.x,point.y,"this is app");
pDC->SetViewportOrg(100,100);
// pDC->TextOut(point.x+200,point.y+200,"this is app2");
pDC->Rectangle(CRect(100,100,300,300));
在客户区绘制；
例子 5MM_LOMETRIC
每个逻辑坐标系转换为 0.1mm,x->，y 向上
(100,100)=>(10mm,10mm);(300,300)=>(30mm,30mm)
例子：各向异性模式：MM_ANISOTROPIC ，xWindow:xViewport yWindow:yViewport 两个比

2页

如有你有帮助，请购买下载，谢谢！

例结果不同；如果相同则是 MM_ISOTROPIC；逻辑坐标系和设备坐标系并没有发生变化。只是
在设备坐标系中，坐标的值如果为负，则是显示到 x 轴上方，实际是看不到的。
CRect rect; //声明客户区矩形 GetClientRect(&rect); //获得客户区坐标
pDC->SetMapMode(MM_ANISOTROPIC); //设置映射模式
pDC->SetWindowExt(rect.Width(),rect.Height());
pDC->SetViewportExt(rect.Width(),-rect.Height());
pDC->Rectangle(CRect(100,-100,300,-300));
100-0=1*(XD-0);XD=100;-100-0=-1*(YD-0);YD=100;(100,100)
(300,-300)->(300,300);
例子
CRect rect; //声明客户区矩形 GetClientRect(&rect); //获得客户区坐标
pDC->SetMapMode(MM_ANISOTROPIC); //设置映射模式
pDC->SetWindowExt(rect.Width(),rect.Height());
pDC->SetViewportExt(rect.Width(),-rect.Height());
pDC->Rectangle(CRect(100,100,300,300));
（100，100）－〈 100，－100） （
（300，300）－〈 300，－300） （
例子：(MM_ANISOTROPIC 模式如果比例相同（变成各同向性） ，各异向性模式设置失效，变成
MM_TEXT
CRect rect; //声明客户区矩形 GetClientRect(&rect); //获得客户区坐标
pDC->SetMapMode(MM_ANISOTROPIC); //设置映射模式
pDC->SetWindowExt(rect.Width(),rect.Height());
pDC->SetViewportExt(rect.Width(),rect.Height());
pDC->Rectangle(CRect(100,100,300,300));
模式 MM_ISOTROPIC 同模式 MM_ANISOTROPIC 用方类似，但是需要注意比例设置相同。
其它几个模式（逻辑坐标系变化了，x->,y 向上。：同时也就是长度转换大水发生变化 ）
例子：
CRect rect; //声明客户区矩形 GetClientRect(&rect); //获得客户区坐标
pDC->SetMapMode(MM_LOMETRIC); //设置映射模式
CPoint point ;
pDC->TextOut(300,-300,"thisis ");
pDC->Rectangle(CRect(100,-100,300,-300));
