《微水雾滴灭火设备技术规范》

编制说明

2010年6月

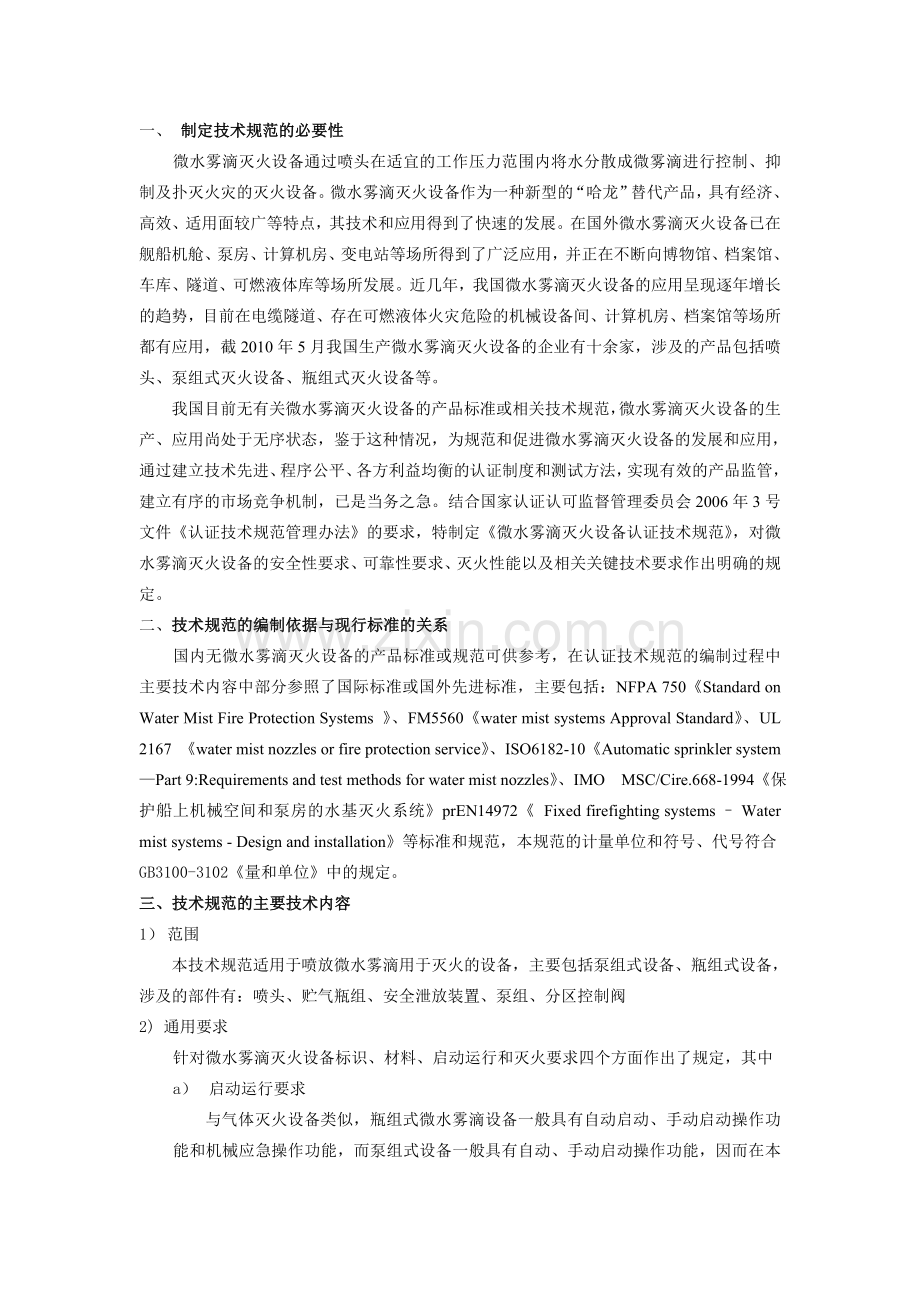

一、 制定技术规范的必要性
微水雾滴灭火设备通过喷头在适宜的工作压力范围内将水分散成微雾滴进行控制、抑制及扑灭火灾的灭火设备。微水雾滴灭火设备作为一种新型的“哈龙”替代产品，具有经济、高效、适用面较广等特点，其技术和应用得到了快速的发展。在国外微水雾滴灭火设备已在舰船机舱、泵房、计算机房、变电站等场所得到了广泛应用，并正在不断向博物馆、档案馆、车库、隧道、可燃液体库等场所发展。近几年，我国微水雾滴灭火设备的应用呈现逐年增长的趋势，目前在电缆隧道、存在可燃液体火灾危险的机械设备间、计算机房、档案馆等场所都有应用，截2010年5月我国生产微水雾滴灭火设备的企业有十余家，涉及的产品包括喷头、泵组式灭火设备、瓶组式灭火设备等。
我国目前无有关微水雾滴灭火设备的产品标准或相关技术规范，微水雾滴灭火设备的生产、应用尚处于无序状态，鉴于这种情况，为规范和促进微水雾滴灭火设备的发展和应用，通过建立技术先进、程序公平、各方利益均衡的认证制度和测试方法，实现有效的产品监管，建立有序的市场竞争机制，已是当务之急。结合国家认证认可监督管理委员会2006年3号文件《认证技术规范管理办法》的要求，特制定《微水雾滴灭火设备认证技术规范》，对微水雾滴灭火设备的安全性要求、可靠性要求、灭火性能以及相关关键技术要求作出明确的规定。
二、技术规范的编制依据与现行标准的关系
国内无微水雾滴灭火设备的产品标准或规范可供参考，在认证技术规范的编制过程中主要技术内容中部分参照了国际标准或国外先进标准，主要包括：NFPA 750《Standard on Water Mist Fire Protection Systems 》、FM5560《water mist systems Approval Standard》、UL 2167 《water mist nozzles or fire protection service》、ISO6182-10《Automatic sprinkler system —Part 9:Requirements and test methods for water mist nozzles》、IMO MSC/Cire.668-1994《保护船上机械空间和泵房的水基灭火系统》prEN14972《 Fixed firefighting systems – Water mist systems - Design and installation》等标准和规范，本规范的计量单位和符号、代号符合GB3100-3102《量和单位》中的规定。
三、技术规范的主要技术内容
1） 范围
本技术规范适用于喷放微水雾滴用于灭火的设备，主要包括泵组式设备、瓶组式设备，涉及的部件有：喷头、贮气瓶组、安全泄放装置、泵组、分区控制阀
2) 通用要求
针对微水雾滴灭火设备标识、材料、启动运行和灭火要求四个方面作出了规定，其中
a） 启动运行要求
与气体灭火设备类似，瓶组式微水雾滴设备一般具有自动启动、手动启动操作功能和机械应急操作功能，而泵组式设备一般具有自动、手动启动操作功能，因而在本技术规范中规定微水雾滴灭火设备应具有自动、手动启动操作功能。
b） 灭火要求
微水雾滴灭火设备的保护对象主要包括室内电力变压器、柴油发电机、锅炉房、直燃机房、配电室、电缆夹层、电缆隧道、计算机房、通信机房、汽轮机、燃气轮机、图书馆、档案馆、博物馆等。然而微水雾滴灭火设备的灭火性能与保护对象和防护区的特点以及应用条件有直接的关系。技术规范编制组收集并归纳了国内外有关标准资料的灭火试验以及灭火模型，主要包括有IMO、ISO、UL、FM标准。并总结了本编制组、我国部分科研机构及生产企业所开展的大量灭火试验数据共计32组，制定了局部应用设备、全淹没应用设备的B类火灭火试验方法和闭式设备的房间火灭火试验（轻危险等级空间）要求。
3）雾滴直径
通过分析国家固定灭火系统和耐火构件质量监督检验中心针对水雾喷头以及微水雾滴喷头的大量雾滴直径测试数据发现：微水雾滴喷头DV0.5一般介于50-200um ，DV0.99一般均小于400um，而水雾喷头DV0.5多介于200-400um ，DV0.99一般小于800um。为与水雾系统作出区分以及对比，并通过灭火试验验证，雾滴粒径小于400微米的水滴对扑灭B类火灾是重要的,在规定雾滴直径指标时参考NFPA750-96版中II级微水雾滴雾滴直径的限定要求，限定DV0.5小于200um，DV0.99小于400um。
4) 喷头
喷头是微水雾滴灭火设备中的关键部件之一，其设计和结构决定了所形成微水雾滴的性能以及设备的灭火效果。喷头按结构型式可分为：闭式、开式喷头。按雾滴产生的机理可分为：压力喷射式、双流体式喷头等。
本技术规范中针对闭式、开式喷头作了不同的性能要求，闭式喷头应符合5.2中的所有要求，开式喷头应符合5.2.1-5.2.4的要求。 喷头的性能指标参照了FM5560中4.23的规定以及UL2127等标准中的要求。在制定流量系数偏差时，考虑到喷头的流量一般较小以及测量设备的精度，并参照国外的相关标准，规定流量系数的允许偏差为+5%。
5) 贮气瓶组
贮气瓶组由贮气瓶上的容器阀（或释放阀）自动或手动启动，释放的高压气体将贮水瓶组中的水压出，从而为系统提供动力。贮气瓶组包括贮存的气体及贮存容器、容器阀、安全泄放装置、压力显示装置等，贮气瓶组的性能参照GA400-2002 中瓶组的性能要求。
6）释放阀
贮气瓶组上的释放阀其作用、功能与气体灭火系统中的容器阀类似，其性能要求参照GA400-2002中的规定。
7) 安全泄放装置
为保证设备安全，瓶组式设备至少应在贮气瓶组和贮水瓶组上设置安全泄放装置。
贮气瓶组上设置的安全泄放装置的设定压力参照GA400-2002的相关规定。
贮水瓶组上设置的安全泄放装置的设定压力参照《压力容器安全技术监察规程》第148条的规定，设计爆破压力为Pw, 1.05最大工作压力<Pw<容器的设计压力。
8) 泵组
作为泵组设备的驱动单元，泵组包括有工作泵（可为电动机泵、柴油机泵、柱塞泵、气压泵等）、超压保护装置等。柱塞泵流量与泵速成正比，几乎独立于系统的压力。如果水流部分或全部堵塞，输出压力将会持续增加直到爆裂，要提供适当的安全措施以防止压力超过系统压力范围，一般设置安全阀或溢流阀作为系统的超压保护装置。规定其泵体材料为铝合金、铜合金或不锈钢，以防止发生锈蚀堵塞现象。为考核泵组的工作可靠性，规定连续运转性能应符合GB6245-2006中第9.5条的要求。
9) 分区控制阀
分区控制阀是微水雾滴设备中主要组件之一，主要功能是接收报警控制器的控制信号而开启，从而使设备向相对应的防护区释放微水雾滴实施灭火。其功能类似雨淋系统中的雨淋报警阀或其他系统中选择阀。无论采取何种型式结构的分区控制阀，均应满足基本的功能：启动的可靠性要求、启动方式的要求以及报警的要求，考虑到设备在灭火时的可靠性，规定分区控制阀开启后必须手动复位以防止在灭火过程中分区控制阀自动关闭。
四、 主要技术内容的验证情况；
在编制过程中，为了确保技术规范中试验方法的可操作性及试验要求与相应产品的符合性，起草单位以市场现有产品为基础，委托国家固定灭火系统和耐火构件质量监督检验中心进行大量的验证试验，先后开展了设备的灭火试验、雾滴直径测试试验、分区控制阀功能及可靠性试验以及释放阀功能试验等，完全可以确保试验要求和试验方法的适应性和可行性。
五、 编制过程简述
为了保证技术规范能够有效实施并满足市场的需求，本技术规范的起草单位充分领会国家认监委发布的《认证技术规范管理办法》的精神，在与现行标准协调一致的前提下，以保证满足产品认证的需求为最终目的，起草了《微水雾滴灭火设备认证技术规范》。在规范初稿完成后，报请公安部消防产品合格评定中心审查，并提出相应的修改意见。起草单位对所提出的修改意见进行汇总，并进行认真的讨论和研究，最终形成本稿。
