安全防护标准化搭设方案.doc

第一节 工程概况
本工程*****(工程名称)位于*****号，总建筑面积49057.38㎡，。
建设单位：
设计单位：
勘察单位：
监理单位：
施工单位：
第二节 编制依据
1《建筑施工安全检查标准》（JGJ59—99）:
2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）：
3《建筑施工高处作业安全技术规范》（JGJ46—2005）：
4《建筑机械使用安全技术规范》（JGJ33—2001）：
5《建筑工程施工现场用电安全规范》（GB50194—93）：
6《 建筑结构荷载规范》（GBJ50009—2001）：
7《建筑施工现场环境与卫生标准》（JGJ146—2004）：
8《福州万科上海东旧城改造—万科广场施工组织设计》
第三节 安全文明施工目标
1 安全目标：杜绝重大伤亡事故；年轻伤频率控制在3‰以内；无重大机械设备与火灾事故。文明施工目标：争创福州市安全生产与文明施工优良工地。
消防指标：消除现场消防隐患。
安全管理达标。

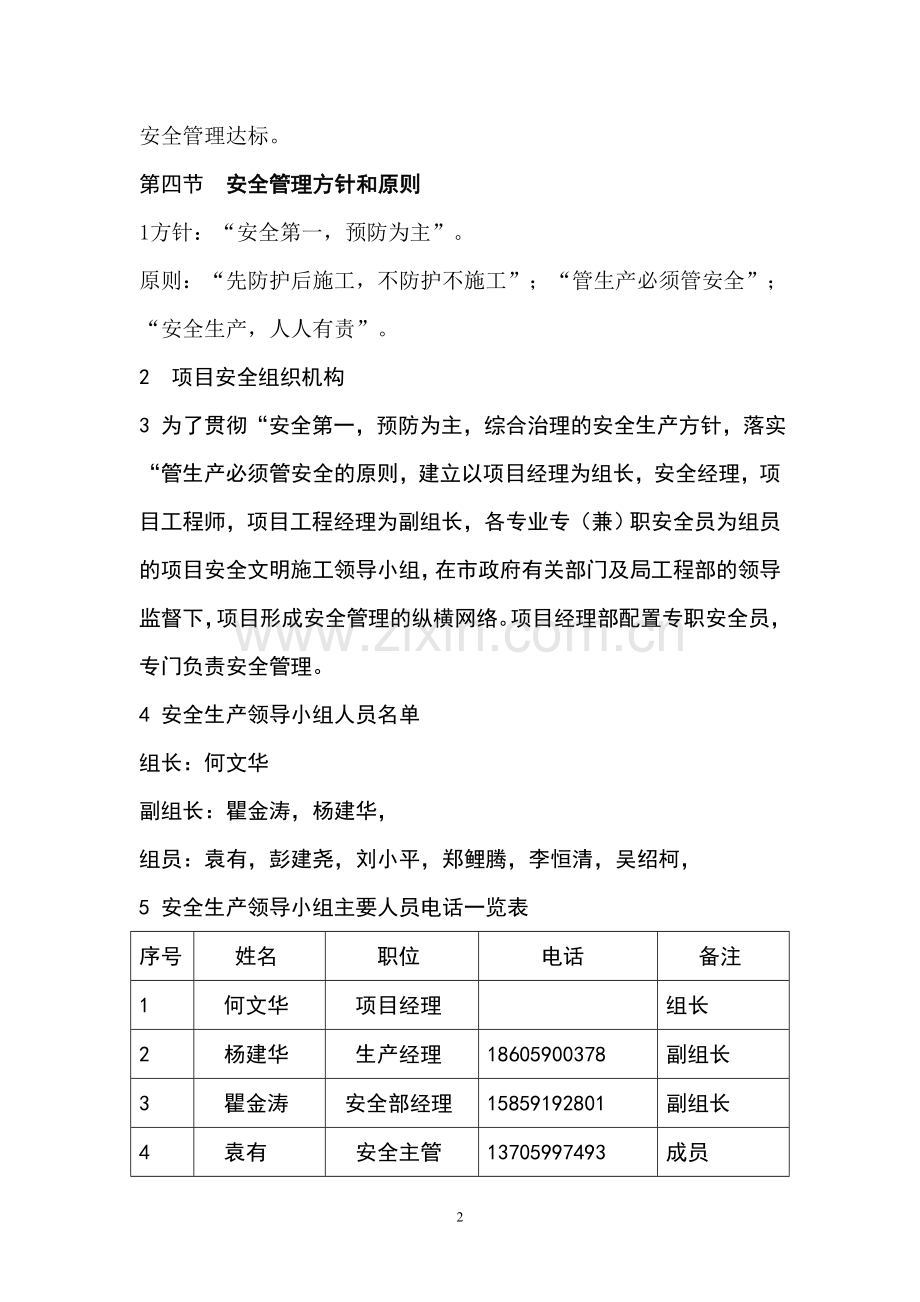

第四节 安全管理方针和原则
1方针：“安全第一，预防为主”。
原则：“先防护后施工，不防护不施工”；“管生产必须管安全”；“安全生产，人人有责”。
2 项目安全组织机构
3 为了贯彻“安全第一，预防为主，综合治理的安全生产方针，落实“管生产必须管安全的原则，建立以项目经理为组长，安全经理，项目工程师，项目工程经理为副组长，各专业专（兼）职安全员为组员的项目安全文明施工领导小组，在市政府有关部门及局工程部的领导监督下，项目形成安全管理的纵横网络。项目经理部配置专职安全员，专门负责安全管理。
4 安全生产领导小组人员名单
组长：何文华
副组长：瞿金涛，杨建华，
组员：袁有，彭建尧，刘小平，郑鲤腾，李恒清，吴绍柯，
5 安全生产领导小组主要人员电话一览表
序号
姓名
职位
电话
备注
1
何文华
项目经理

组长
2
杨建华
生产经理
18605900378
副组长
3
瞿金涛
安全部经理
15859192801
副组长
4
袁有
安全主管
13705997493
成员
5
彭建尧
技术负责人
13860164533
成员
6
刘小平
施工员

成员
7

安全员

成员
8

安全员

成员
9

安全员

成员
10

脚手架班长

成员

第五节 安全管理制度
1 安全技术交底制：根据安全措施及方案要求和现场实际要求和现场实际情况，各级管理人员需要亲自逐级进行书面安全技术交底。
2 班前检查制：专业负责工程师必须督促与检查施工方，专业分包对安全防护措施是否进行了检查。
3 大中型机械设备安装实行验收制，凡不经验收的一律不的投入使用。
4 周三安全活动制：项目部参与监理单位组织的每周三安全生产例会，对上一周安全方面存在的问题进行总结，对提出本周的安全重点和注意事项。并要求施工现场专业施工员对作业班组进行必要的现场安全技术交底，使广大工人心中能有数，从意识上时刻绷紧安全这根弦。
5 定期检查与隐患整改制：项目部每周五要组织一次安全生产文明施工检查，对查出的安全隐患必须制定措施，定时间，定人员整改，并做好安全隐患整改消项记录。
6 管理人员和特殊作业人员实行年审制：每年由中建四局统一组织进行，加强施工管理人员的安全考核，增强安全意识，避免违章指挥。
7 实行安全生产奖罚制度。
8 危急情况停工制：一旦出现危及员工生命安全的险情，要立即停工，同时要既刻报告有关部门，及时采取措施排除险情。
9 持证上岗制：特殊工种必须有上岗操作证，严禁无证上岗。
第六节 安全管理工作
1 项目生产经理直接负责整个现场的安全生产工作，严格按照施工组织设计和施工技术措施规定的有关安全措施组织施工。
2 专业负责工程师要对分包方进行检查，认真做好分部分项安全技术交底工作，被交底人要签字认可。
3 所有事件发生后必须半小时之内报告监理单位。事故发生时，在现场第一个发现着，立即报告给在现场管理人员，或直接用电话报告安全小组：在场管理人员接报后，也必须在第一时间用手机或对讲机报告安全小组或指挥中心。电话内容必须简单明了，说清楚“在那里发生什么事严重程度如何等。在现场的管理人员应积极采取应急自救措施，防止事态的扩大，维持好现场秩序和电梯等交通工具畅通，保护好事故现场，等待救援小组的到来。
4 在施工过程中对薄弱部位环节要予以重点控制，特别是现场大型施工机械设备如塔吊和外用电梯等，包括分包作业施工队自带的机械设备，从设备进场检查到安装及日常操作要严格控制与监督，凡设备性能不符合安全要求的一律不准使用。
5 防护设施的变动必须经项目经理部安全总监批准，变动后要有相应有效的防护措施，作业完成后按原来标准回复到位，所有书面资料由项目经理部安全总监管理。
6 对安全生产设施进行必要的合理投入，重要劳动防护用品，安全防护材料必须购买定点厂家认定产品，并经技术部门，安全部门，物资部共同验收合格方可使用。
7 分析安全难点，确定安全管理难点。在每个大的施工阶段开始之前，分析该阶段的施工条件，施工特点，施工方法，预测施工安全难点和事故隐患，确定管理点和预控措施。制定雨期施工方案加强大风暴雨天气期间的安全保证措施。
8 防护材料的要求钢管：外经48MM，壁厚3.5MM，无严重锈，弯曲，压扁或裂纹。
9扣件：应有出厂合格证明，扣件不的有裂纹，气孔，砂眼，疏松或其他影响使用性能的铸造缺陷。在螺栓拧紧力矩达65N.M时，不得发生破坏。扣件扭力矩一般应为40-50.M。
10 相应的钢管，安全网等防护材料，经检验合格并报监理公司审核同意后方可使用。
11 操作人员个人防护进入施工现场的所有人员必须戴好安全帽，遵守项目各项安全生产规定，遵守劳动保护法律，法规以及有关规程和标准。作业人员必须严格遵守劳动保护规定，正确佩戴和使用个人防护用品。
.12 凡从事2M以上（含2M），无法采取可靠防护设施的高处作业人员必须系安全带，安全带必须挂在作业面高处牢靠处，并扣好保险钩。
13 从事有毒有害作业人员必须戴防护面罩，气焊作业人员操作时必须戴保护目镜，电焊作业人员操作时必须戴防护面罩及绝缘手套。
14 特种作业人员必须持证上岗，并佩带相应的劳动用品，方可作业。
15 施工现场严禁吸烟。
第七节 安全防护
1. 临边作业时，必须设置满足施工安全需要的防护栏杆等防护设施，确需在防护设施外从事施工作业或设置防护设施仍无法完全满足作业中安全生产需要时，施工作业人员必须配备和使用安全带、安全绳等个人安全防护用品，危险部位还必须有专人指挥和值守。
2． 施工现场内的作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所，如临边落差达到或超过2m，必须沿周边设置防护栏杆或防护脚手架或其它有效防护设施。各种垂直运输接料平台必须设置安全门。
3. 临街面的作业区、作业平台、施工通道、运输接料平台，临街立面必须设置防护栏杆或防护脚手架并满挂密目安全网作全封闭。
4 .防护栏杆设置
5. 防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的1KN 的外力而不发生明显变形或断裂。当栏杆所处位置有发生人群拥挤、车辆冲击或物体撞击等可能时，应加大横杆截面，加密柱距。
6. 防护栏杆由上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m 时，必须加设栏杆柱。
7. 下方有人员通行或交叉施工的场所的防护栏杆，必须满挂密目安全网封闭，或在栏杆下边设置严密牢固的高度不低于180mm 的挡脚板。防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间油漆。
8.防护栏杆用材
9. 施工现场作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所的防护栏杆采用Ф48-51×3.5mm 的建筑脚手架钢管制成。
10. 提倡采用可重复安装和拆卸的自制工具式定型栏杆或栏板。自制栏杆、栏板必须满足防护要求且美观耐用，由企业技术部门设计并经技术负责人审核合格，监理审查同意后使用。
11.采用其他材料制作防护栏杆，必须经过项目技术负责人核算后采用，禁止使用竹木制作防护栏杆。
12. 防护栏杆的连接和固定
13.防护栏杆必须采用扣件连接、丝扣连接、螺栓连接、焊接或其它可靠连接方式连接。
14. 防护栏杆必须采取埋设、扣件连接、螺栓连接焊接或其它有效固定方式固定。防护栏杆采用其它方式固定时，必须由单位工程技术负责人核算后使用。
15.各部位的临边防护
第八节 基坑周边防护
1.基坑周边防护栏杆设置如图1 ，2所示。

图1 基坑周边防护立面图↑

图2 基坑周边防护1-1 剖面图↑
2. 结构楼层周边防护
3.楼层防护栏杆的设置，楼层防护栏杆的设置如图1，2，3，4所示

图1 结构楼层周边防护栏杆立面图↑

图2结构楼层周边防护栏杆立面图↑

图3 无悬挑板结构周边防护（一）↑

图3 悬挑板挑出长度小于500mm 的悬挑板的周边防护（二）↑

图2 挑出长度大于500mm 的悬挑板的周边防护（三）↑

4.楼层防护栏杆柱的预埋固定如图，1，2，3，
（1）预埋1.4～1.5m 的钢管

图1 预埋钢管固定立杆基础详图↑

（2）预埋件（套筒承插式）

图2 预埋件固定立杆基础详图

5. 结构楼层防护栏杆柱固定方式同样适用于其他类型、其他部位的栏杆与建筑结构的连接和固定。
6. 楼梯侧边防护栏杆
常规建筑结构楼梯的临时防护栏杆，采用建筑脚手架钢管搭设，杆件用扣件或丝扣连接。布设如图1，2 所示。

图1楼梯临边防护立面图（一）↑

图2 楼梯临边防护平面示意图（一）↑

第九节 施工电梯楼层转料平台防护
1 施工电梯楼层转料平台应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）相关要求搭设，平台面应满铺木板并牢固固定。
2 楼层转料平台两侧边必须设置防护栏杆或防护脚手架，满钉立面三合板刷蓝漆封闭。或者采取其他牢固可靠的硬质封闭防护。

3 施工电梯各楼层转料平台的出入口应设置常闭的防护门。防护门及连接件任何一点应能承受1KN 荷载及可能发生的冲击荷载，施工电梯单扇防护门高度不低于1.8m，双门宽度不大于1.4m。如图1，2

图1 ，卸料平台出料口防护门↑
4 平台两侧按照离平台面300MM和1200MM高度要求设置两道防护栏杆，平台外侧设置踢脚板，架体内侧钉板封闭（附图）

图3，施工电梯平台临边防护用示图↑

图4 施工电梯平台侧立面图↑
5 施工电梯平台脚手架必须严格按照施工方案的要求搭设，钢管表面刷黄色油漆。

6 应采取有效措施保证各楼层防护门关闭完好。
7 高层建筑所采用的塔吊，可在建筑物与塔身之间搭设通道供操作人员通行，通道宽度不超过800mm，防护栏杆高度不低于1.5m。通道及栏杆必须与塔身和建筑结构可靠连接，严禁采用两端固结的连接方式。
第十节 洞口防护
基本规定
1 因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，必须设置有效防护设施。
2 楼板与墙洞口，未填土的坑槽，以及天窗、地板门等处，必须按洞口防护要求设置稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落的防护设施。
3 施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间应设红灯警示。
4 防护方式
楼板、屋面和平台等面上短边尺寸小于250mm 但大于25mm 的孔口，应使用坚实的木盖板盖严，并牢固固定如图：1，2，3，4，5，

图（1） 洞口盖板防护平面图↑
5 楼板面等处边长250～500mm 的洞口、安装预制构件时的洞口以及其它各类洞口，应使用木等材料作盖板，均衡搁置盖住洞口并牢固固定。

图（2） 洞口盖板防护平面图↑
6 边长在500～1500mm 的洞口，应设置以扣件扣接钢管而成的1000×1000mm 的网格，并在其上满铺木板四周搭设防护栏杆。

图（3）洞口盖板防护栏杆平面图↑
7 边长在15000-2000MM的洞口主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料木枋模板进行防护。洞口四8 周搭设防护栏杆（采取双道栏杆形式，下道离地300MM，上道栏杆离地1100MM，立杆高度1200MM），在栏杆外侧张桂“当心坠落，安全警示标志牌如图：

图（4）洞口盖板防护栏杆平面图↑
9 安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100MM，中间栏杆500MM,上道栏杆离地1100MM，立杆高度1200MM），洞口下张设安全平网，在栏杆外侧张挂当心坠落安全警
示标志牌。

图5 洞口钢管防护栏杆挂网平面图↑

第十一节 井道防护
1 电梯井、管井必须设置防止人员坠落和落物伤人的防护设施，并加设明显标志警示。
2 电梯井洞口、宽度超过400mm 管井洞口等竖向落地洞口，必须设置防护门，井道内应每隔两层且不超过10m， 搭设钢管架层板洞口面铺钉木板进行封闭防护。
3 因施工需要临时拆除井道防护，需经项目安全管理负责人审核批准，工作过程有人值守并设置标志，当日工作完毕必须原样恢复。
4 井口防护采用上下翻转防护门。门高1.40m，下部设200mm 踢脚板，紧贴楼地面安装，门两侧边超出电梯井口边不小于100mm，上端固定，门栅间距不大于150mm。使用钢筋直径不得小于Φ14mm。
5 施工层的下一层的井道内设置一道硬质隔断以防物件掉落，施工层以及其它层采用安全平网防护，安全网应张挂于预插在井壁的钢管上，网与井壁的间隙不得大于100mm。如图： 1，2

图 1 电梯井道平面防护示意图↑

图 2 电梯井竖向防护示意图↑

图 3 电梯井立面防护图↑

第十二节 安全通道及防护棚
1 基本规定
2 当临街通道、场内通道、出入建筑物通道、施工电梯地面进料口作业通道处于坠落半径内或处于起重机起重臂回转范围内时，必须设置防护棚及防护通道，以避免发生物体打击事故。
3 安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭设防护棚。
4 安全通道及防护棚的顶部严密铺设双层正交竹串片脚手板或双层正交18 厚木模板的水平硬质防护，及封闭的防护栏或挡板，整体应能承受10kPa 的均布静荷载。塔吊主要经行线路、转料平台、卸料平台落物曲线范围内的安全通道及防护棚顶部严密铺设双层正交50 厚木板。
5 安全通道的搭设
6 安全通道净空高度和宽度应根据通道所处位置及人、车通行要求确定，高度一般不低于3.5 m，宽度一般不低于3m。高度在15 m 以下建筑物，其进出口通道长度不低于3 m；高度在15-30m 的建筑物，其进出口通道长度不低于4 m，高度超过30 m 的建筑物，其进出口通道长度不低于5 m。通道长度自脚手架外排立杆起算。
7 立杆基础必须硬化处理，通道使用期内不得发生地面沉陷，立杆必须沿通行方向通长设置扫地杆和剪刀撑。
8 常规安全通道立杆纵距不应超过1200mm，防护棚悬挑尺寸为300～500mm，双层防护棚层间距为500～600mm。
9 宽度超过3.5 m 或高度超过4 m 的安全通道，立杆间距应加密或使用双立杆、型钢、脚手架管格构式立柱，纵向横杆应采用型钢制作或搭设承重脚手架。
10 安全通道侧边应设置隔离栏杆，引导行人从安全通道内通过，必要时满挂密目网封闭。
11 防护方式
12 施工现场区内人行通道防护棚，电梯防护棚，设备钢筋加工防护棚如图：1，2，3

图 1 现场的安全主通道防护棚正面图↑

图2 现场电梯防护棚安全通道剖面图↑

图3 现场安全通道侧立面图↑

13 安全防护棚
14 钢筋加工防护棚

钢筋加工棚

图 3 设备加工钢筋防护棚立面图

第十三节 外脚手架安全防护搭设
1 基本要求
外脚手架的搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的要求。脚手架外立面应挂密目网做全封闭。脚手架剪刀撑必须按规范要求设置，剪刀撑表面刷黄黑警示色油漆，工人操作时必须戴安全帽，系安全带，穿软底鞋，遇六级以大风和重雾，雨天时应停止作业，要注意防滑。脚手架搭设高度高于邻近建筑物时，应与电力部门联系，采取有效的安全防护措施后方可搭设脚手架，任何人作业时未经许可不得拆除架体与建筑物连接物。搭设如图1，2

图 1 主体阶段水平防护↑ 图 2 装修阶段水平防护

第十四节 悬挑脚手架安全搭设防护措施
1 悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制包括悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并经企业技术负责人审批后使用。
2 悬挑外架的分段搭设高度不得超过24 米，整体分段应合理规划，经济合理。
3 挑梁应根据悬挑架荷载及悬挑长度等情况具体确定。施工用悬挑脚手架宜采用16 号以上工
字钢作为主悬挑梁，外挑段不宜超过1.50m，锚固段不小于外挑段的1.25 倍。严禁采用脚手架钢管
作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。
4 挑梁必须搁支在梁板面并锚固。挑梁顶端应设置牢固可靠的脚手架钢管插脚，相邻悬挑梁
的间距不得大于1.50m。
5 挑梁外端设置单根直径不小于Ф19 的钢丝绳进行斜拉，斜拉钢丝绳与悬挑梁的夹角不小于
60 度，斜拉钢丝绳必须与建筑结构锚固。
6 悬挑梁、钢丝绳及钢丝绳锚固件必须一一对应。
7 在建筑物的悬挑梁、板上设置悬挑脚手架，应对悬挑梁、板的承载能力及进行复核。
8 悬挑架底部必须采用硬质封闭，并设置挡脚板，外立面采用密目安全网防护，地处闹市和
重要地带应采用孔径不大于25mm 的钢板网或竹笆等加强防护。
9 悬挑脚手架的搭设应符合按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）
的相关要求。搭设规范如图：1，2，3，4，5，6

图 1 框架部位或剪力墙上开孔时侧面示意图

图 2 钢丝绳紧固示意图

图 3 直接在剪力墙或边梁上预埋时侧面示意图]

图 4 结构边缘的悬挑梁板不满足承载能力要求时侧面示意图

图 5 压杆与锚环的连接详图,

图 6 悬挑架底部安全防护封闭图
10 架体底部应采用硬质封闭，并用密目网及水平安全网兜底。架体底部必须及时清理保洁，清理期间应通知下部施工人员禁止进入无防护的坠物范围内。
11 架体底部内立杆与建筑结构之间的空隙采用活动翻板防护，架体中部加挂水平安全网，架体作业层必须满铺脚手板。
12 连墙件
连墙件必须能够约束脚手架立杆在垂直于墙面方向的位移，承受水平风荷载或风吸力，防止脚手架向内或向外倾覆。
13 连墙件必须与脚手架拉接紧密，与建筑结构牢固连接。
14 连墙件应靠近主接点位置，偏离主节点的距离不得大于300mm。
15 一字型、开口型脚手架的两端必须设置刚性连墙件，连墙件的垂直间距不得大于建筑物的层高，且不得大于4m。
16 24m 以下的单、双排脚手架，可采用拉顶结合式柔性连墙件，拉顶结合式柔性连墙件必须一一对应设置，严禁使用仅有拉筋的柔性连墙件。
17 20m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。
18 连墙件应水平设置，当不能水平设置时，与脚手架连接的一端可下斜连接，下斜角度不得超过10°，不得采用上斜连接。
19 连墙件设置间距应符合以下要求
20 连墙件的设置方式
钢丝柔性连墙件如图所示。图 1，2，3，4，5

图 1 柔性拉接示意图
1 通过预埋件焊接刚性连墙件

图 2 钢管焊接刚性连墙杆示意图
2 钢管扣件抱柱或穿墙夹持刚性连墙件

图 3 钢管扣件刚性连墙杆示意图

图 4 钢管扣件刚性连墙杆示意图
4）钢管扣件与预埋短钢管连接刚性连墙件

图 5 钢管扣件刚性连墙杆示意图
21 避雷和外电防护
施工现场内的塔吊、起重机、井字架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外，则应按规定安装防雷装置。
31
