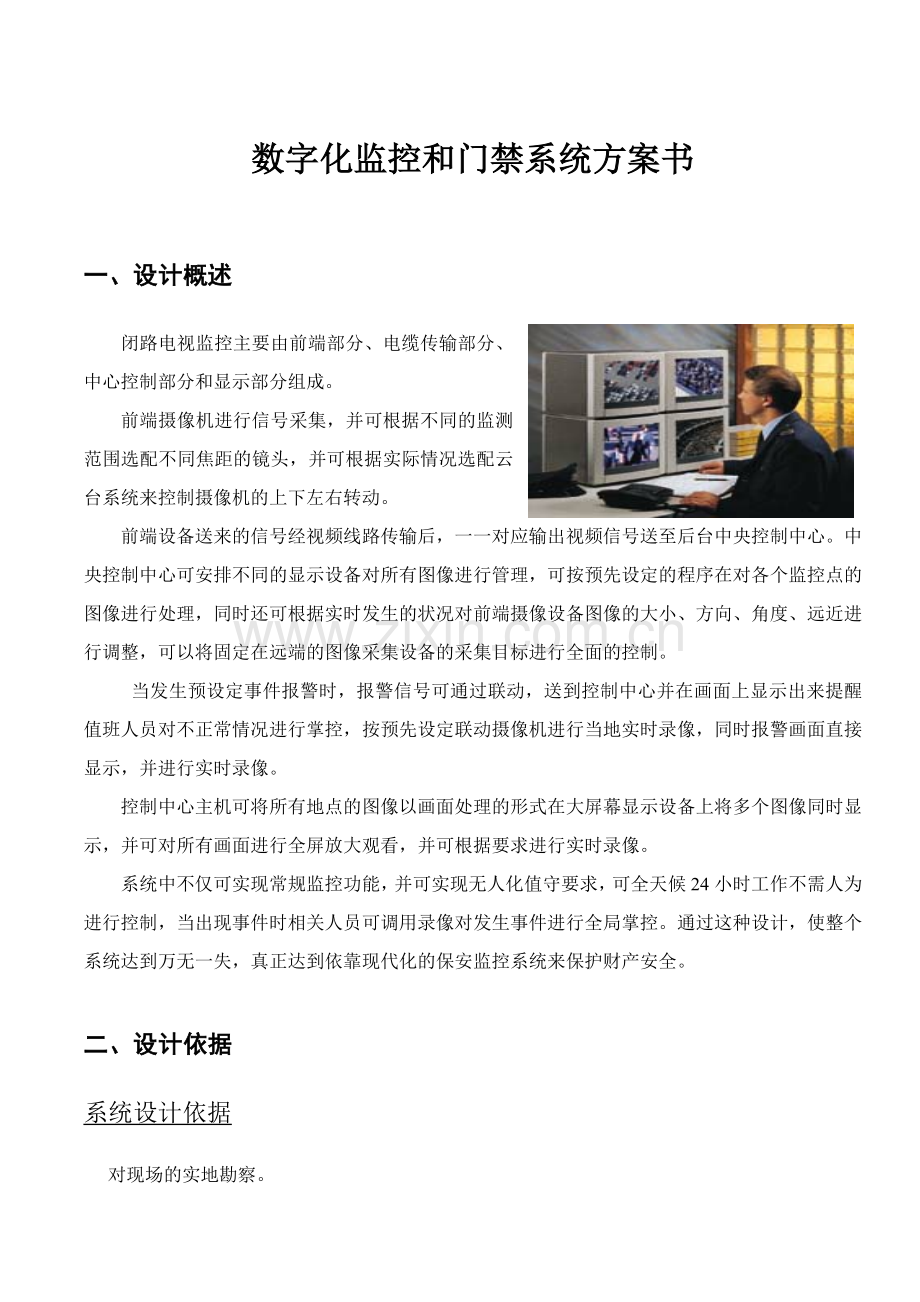

数字化监控和门禁系统方案书

一、设计概述
闭路电视监控主要由前端部分、电缆传输部分、中心控制部分和显示部分组成。
前端摄像机进行信号采集，并可根据不同的监测范围选配不同焦距的镜头，并可根据实际情况选配云台系统来控制摄像机的上下左右转动。
前端设备送来的信号经视频线路传输后，一一对应输出视频信号送至后台中央控制中心。中央控制中心可安排不同的显示设备对所有图像进行管理，可按预先设定的程序在对各个监控点的图像进行处理，同时还可根据实时发生的状况对前端摄像设备图像的大小、方向、角度、远近进行调整，可以将固定在远端的图像采集设备的采集目标进行全面的控制。
当发生预设定事件报警时，报警信号可通过联动，送到控制中心并在画面上显示出来提醒值班人员对不正常情况进行掌控，按预先设定联动摄像机进行当地实时录像，同时报警画面直接显示，并进行实时录像。
控制中心主机可将所有地点的图像以画面处理的形式在大屏幕显示设备上将多个图像同时显示，并可对所有画面进行全屏放大观看，并可根据要求进行实时录像。
系统中不仅可实现常规监控功能，并可实现无人化值守要求，可全天候24小时工作不需人为进行控制，当出现事件时相关人员可调用录像对发生事件进行全局掌控。通过这种设计，使整个系统达到万无一失，真正达到依靠现代化的保安监控系统来保护财产安全。

二、设计依据
系统设计依据
对现场的实地勘察。
相关图纸。
对安全防范方面的要求。
技术规范
本设计方案根据《智能建筑规范标准》和国家设计规范要求。
《民用建筑电气设计规范》(JGJ/T16-92)
《中国采暖通风与空气调节设计规范》(GBJ19-87)
《民用闭路监视电视系统工程监视规范》(GBJ50198-94)
《电气装置工程施工及验收规范》(GBJ232-82)
《建筑智能化系统工种设计管理暂行规定》(建设部1997-290)
《安全防范工程程序与要求》(GA/T75-94)
《建筑工种安装电器图集》
市公安局技防办关于保安系统的有关规定
用户对安保监控系统的总体要求

三、设计原则
　本系统方案设计遵循“功能齐全、技术先进、实用可靠、扩展性好、有利管理、投资合理”的原则。
功能齐全：系统集视频监视、音视频同步录像、防盗报警、联动报警、联动控制等多种功能于一体，并有机的结合起来，实现了全方位保护。
技术先进：所选取设备均为著名品牌，并广泛的应用于各种技防领域，经过市场考验，技术性能居同类产品领先水平的产品。
实用可靠：整个系统全天监视防护区域内各类人员的活动情况，夜间通过报警设备的布防功能，监视各种防护区域情况，有警情发生时，通过联动系统，驱动摄像机、硬盘录像机、进行监视、录像，并启动灯光、发出报警信号，及时通知保安警卫指挥中心。
扩展性好：系统的设计留存充分的余地，以方便需要时能进行扩充。因此主机设备考虑选用标准结构系统，输入、输出扩展时只需简单增减设备，以适应上海林登国际货物运输代理有限公司的扩展性需要。避免造成不必要的财力浪费。
有利管理：系统可实现上海林登国际货物运输代理有限公司无人监控，提高了该建筑技防的现代化水平，节约了大量的人力、财力，为保卫管理部门进行安全防范控制提供了先进的管理手段。
投资合理：系统所选用的设备均为名牌产品，性能卓越，价格合理，返修率低，在满足系统实用需求的基础上，尽可能的降低工程造价。
四、系统的划分的防范要求：
监控部分
系统构成
监控部分系统由前端摄像设备、信号传输、监控室（显示、记录和控制）三个主要部分组成。
Ø 前端摄像部分：负责摄取现场的画面并将图像信号转变为可传输的电信号，包括摄像机、镜头、防护罩、支架、高速智能球等；
Ø 信号传输部分：用于传送现场的视频信号、报警信号及各种控制信号，包括视频电缆、信号电缆、解码器、线路驱动设备等；
Ø 监控中心：集中接收和处理现场发送回来的视频信号，并进行相应的控制和处理工作，包括矩阵主机、监视器、录像机、多画面处理器（或数字硬盘录像机、显示器等）。
信号传输部分：
整个面积比较大，各个监控点范围分布比较散，传输距离比较远，故在线缆选择方面考虑如下：
视频传输部分：视频传输采用屏蔽性能较好、传输距离较远的“RVVP－75－5－128”的专用视频传输线，由于为已完工项目，现在只有沿梁侧、柱边缘或墙角走明线槽，全部走到管理中心（或监控中心）去做图像处理。
控制数据部分：数据部分在监控系统中分为两部分，一为模拟传输部分，此部分采用十芯线。二为数字传输部分，此部分采用两芯屏蔽线。
电源供电部分：电源供电分为集中供电、独立供电或是混合供电几种，为了保证该项目的独立性、安全性故特别考虑采用独立环路的独立供电模式，即全部电流都从管理中心（或监控中心）控制、输出。故需在管理中心（或监控中心）设立一个独立供电UPS给整个监控系统供电。采用的线缆为电源传输专用的电源线。
管理中心（或监控中心）部分：
管理系统主要包括主机DVR硬盘录像机1台，19”彩色纯平显示器1台。配套控制用鼠标键盘1套。
一台硬盘录像机DVR对整个系统实行统一管理，可实现监控、录像、监听、全实时记录所发生的一切事件。管理主机可随时接受报警，并及时录像。并可保存录像，可供随时调出查看。发生报警事件时可录像保存，完美的实现无人值守监控。
显示器全实时显示全部的摄像机采集的图像，或其中某个独立的全屏图像，可以在全部显示或单个独立全屏图像来回选择。
管理中心可以实时控制所有前端摄像设备的角度，位置，远近的全部调整，不放过任何一下细小的环节。控制中心硬盘录像系统可实现电子地图功能，当地图中某一部位发生警情，其图像会提示报警并及时进行录像，可有效降低工作值班的劳动强度并有效的防止非法事件的发生。
系统分多级权限进行管理，可以根据需要发放不同的管理权限，分多级管理，如分保安主任，普通管理员等。
系统可有效保存录像，根据公司实际情况，现考虑一周的信息全存储。以务案件发生时可提供有利的证供。五．产品介绍
一、TC-7208
硬盘录像机系列

品名
TC-7208硬盘录像机

品牌
TRC

型号
TC-7208

TC-7204硬盘录像机
采用目前最先进的H.264图像压缩技术，占用资源少，设计有防死机电路，工作稳定、可靠。提供实时的图像保存，方便调用、查看。适用于银行证券等高要求的金融机构。
简便友好的界面 多功能智能操作 实时显示、录像 100%实时回放 网络通讯功能
报警监控功能
产 品 规 格 ：
规格型号
TC-7208
视频输入
PAL/NTSC 1Vp-p/75欧姆
视频采集分辨率
704×576(Half D1) 352×288(CIF)两种格式选择，可全屏切换
视频采集速率
25帧/秒/路 音视频全实时
音视频压缩方式
H.264
录像品质
高低画质可调、亮度、对比度、色饱和度可调
视频回放速率
音视频同步25帧/秒
画面显示
8画面，可放大
视频检索
按日期、时间、摄像机编号检索
权限管理
多级密码
网络工作
（选配）需增加网卡及网络模块、适用局域网DDN、ISDN、ADSL 在10/100M网络上可实现16路实时远程监控
报警
8路
存储设备
可安装大容量IDE硬盘9个

二、TC-1323IR彩色红外摄像机
系统主功能特性:
摄像机与护罩配套使用
防尘密闭性好
具有独一无二的视觉效果
安装使用方便
野外红外灯照射距离可达35米
产 品 规 格 ：
型号
TC-1323IR
TC-1333IR
图像感测器
彩色 SONY 1/3“ CCD
影像图素
NTSC 510（H）×492（V）
PAL 500（H）×581（V）
NTSC 768（H）×494（V）
PAL 752（H）×582（V）
扫描系统
NTSC标准525线，30帧/秒 PAL标准625线，25帧/秒
同步系统
内同步
水平解晰度
420TV线
480TV线
电子快门控制
自动电子快门，（1/60~1/100000 NTSC），（1/50~1/100000 PAL）
伽玛（γ）
0.45
自动光圈镜头
可选
最低照度
0.8Lux/F1.2（0LUX IR ON ）
视频输出标准
1VP-P/75欧姆 混合
杂讯比
48db(自动增益关)
逆光补偿
自动
工作环境温度
-10℃～+50℃
储藏环境温度
-30°C~80°C
电流损耗
12VDC±1.2VDC
电流要求
DC12V 100mA
DC12V 250mA（红外灯开）
尺寸
63（ф） x 92（L）mm
红外灯
红外距离35M
防水功能
有（通过IP66测试）
镜头选配
标准6mm,8/12/16mm可选
产品尺寸：
要设备性能
三、TC-1523IR
1523IR 彩色红外摄像机
功能特性:
摄像机与护罩配套使用
防尘密闭性好
具有独一无二的视觉效果
安装使用方便
野外红外灯照射距离可达50米
产 品 规 格 ：

型号
TC-1523IR
图像感测器
彩色 SONY 1/3“ CCD
影像图素
NTSC 768（H）×494（V）
PAL 752（H）×582（V）
扫描系统
NTSC标准525线，30帧/秒 PAL标准625线，25帧/秒
同步系统
内同步
水平解晰度
420TV线
电子快门控制
自动电子快门，（1/60~1/100000 NTSC），（1/50~1/100000 PAL）
伽玛（γ）
0.45
自动光圈镜头
可选
最低照度
0.8Lux/F1.2（0LUX IR ON ）
视频输出标准
1VP-P/75欧姆 混合
杂讯比
48db(自动增益关)
逆光补偿
自动
工作环境温度
-10℃～+50℃
储藏环境温度
-30°C~80°C
电流损耗
12VDC±1.2VDC
电流要求
DC12V 100mA
DC12V 250mA（红外灯开）
尺寸
75（ф） x 93（L）mm
红外灯
红外距离50M
防水功能
有（通过IP66测试）
镜头选配
标准6mm,8/12/16mm可选

四．TC-32SS

品名
红外半球摄像机

品牌
TRC

产地
台湾

型号
TC-32SS/TC-34SS

广角
70度到90度

红外半球摄像机
产品特点：
· 彩色黑白自动转换，自带红外灯
· 红外灯有效距离：25米
· 防水效果好，镜面不起雾。
· 工作电压：DC12V
· 防暴外壳，抗破坏
· 室内吸顶安装
技术参数：
型号Model
TC-32SS
信号系统
PAL / NTSC
图像传感器
1/3″SONY CCD
分辨率
420电视线
有效像素（H ×V）
PAL:500×582；NTSC:510×492
电子快门
PAL=1/50 -1/100,000 sec；NTSC=1/60 -1/100,000 sec
最低照度
0.8Lux/F1.2(0Lux IR ON)
信噪比
> 48dB（自动增益关闭）
伽玛
0.45
镜头
6mm（3.6mm, 8mm,12mm）
背光补偿
自动
视频输出
1.0VP-P,75Ω
红外波长
850nm
红外灯有效距离
25米
红外状态
小于10 Lux时红外灯自动开启
工作电压
DC12V
功耗
270mA
尺寸（Φ×H）
94× 80mm
净重
471g
工作温度
-10 ~ 50℃（相对湿度:最大95%）
存储温度
-20 ~ 60℃（相对湿度:最大95%）

六．系统框图
固定式摄像机

活动式摄像机

解码器

DVR录像机
显示器

键盘鼠标

七、设备安装位置示意图

中控室

数字硬盘录像系统
平面示意图

　　　　　　　　　　　　　高中部
八．项目验收管理
项目验收概述
1. 验收依据
n 工程项目的整套设计资料(包括技术设计和施工图设计)、设
计变更，设备技术说明和上级有关部门的规范、文件与规定。
n 智能化系统竣工验收技术资料。
2. 验收标准
n 交付竣工验收的工程，已按施工图纸和合同规定的要求施工完毕，并达到质量标准，能够满足使用要求；
n 所有与智能化系统相关的设备安装工程施工完毕，经调试、试运转达到设计与质量要求；
n 应交付的施工图和其它技术资料齐全；
门禁系统方案
一设计概述
系统组成：门禁部分由控制主机、感应式读卡器和电锁组成（联网时外加电脑和通讯转换器），读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近（5-15厘米）晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。感应卡为只读属性、不易复制、安全可靠、寿命长（非接触读卡方式使卡的机械磨损减少到零）。并通过通信转接器（RS485或RS485或TCP/IP）与电脑进行实时监控（可由电脑发指令开/关所有门，并可实时查看所有门的状态）、数据处理、查询、报表输出等。

二．方案设计

1． 门禁使用流程
控制器接受信息
读卡机传送信息
用户刷卡

判断合法性
软件记录时间、地点、人

工作人员进出某个通道时，将卡在读卡机前刷过，读卡机感应到卡中的信息，并且将之上传送给控制主机（控制器），然后控制对此信号进行判断，包括卡号（人物）、门区（地点）、有效时间区（时间），如果全部符合要求，控制主机执行合法动作（开门、记录信息等），否则，将执行另一组动作（报警信息上传、拒绝开门等）。从而达到出入安全管理功能。

三．公司介绍

台湾茂旭资讯股份有限公司自1993年成立以来，一直致力于以非接触式射频卡技术为基础的自动识别技术产品的研发、生产及市场推广。“SOYAL”为公司自有品牌。
公司作为国内首家推出智慧型分散式控制系统及图控软件的生产企业，有着绝对的技术优势及品牌价值，公司凭着稳定的品质和不断创新的产品，在台湾地区占据着40%以上的市场份额，为台湾门禁行业的龙头生产企业。公司产品主要涉及门禁机、网络型多门门禁控制器、考勤机、指纹机等智能卡设备，尤其在门禁控制方面更是领先于同行业。

四．产品介绍

一．AR-727HV3标准型门禁考勤机介绍

1. 功能：一扇门的门禁管理、考勤管理；
2. 支持卡型：EM卡（AR-727HV3）、Mifare卡（AR-727HV3-1356）
3. 感应距离：EM卡（8-20CM）、Mifare卡（5-10CM）
4. 开门方式：感应卡开门、输入卡号（5位）+密码（4位）开门、感应卡+密码（4位）开门；
5. 管理卡片数量：1000片；
6. 通讯方式：RS485
7. 存储记录：软件不打开机器内可存储1200条记录，软件打开自动上传记录到软件内；
8. 产品外观：ABS材质，完全防水，大型液晶显示器，可安装在室外，黑色、蓝色可选；
9. 一进一出：可外接一个WG格式读卡器，做一进一出管制；
10. 安全性：开门超时报警、胁迫报警、防撬报警；
11. 外型尺寸：127mm×91mm×46mm；
12. 软件功能：门禁功能、考勤功能、简体中文、繁体中文、英文、局域网使用。
13. 门禁考勤系统配置表：

二．电子门锁系列

电插锁：

内建自动覆归式温度保险丝，安全性高。
上锁延迟设定：0-7秒
门位讯号输出：COM、NO、NC
电源：DC12V、启动电流：900mA、静态保持：300mA
主体尺寸：200㎜(L)×34㎜(W)×42㎜(H)

门禁辅件
1、 电源箱（小）

输入电压：110/220VAC
输出电压 / 电流：12VDC、3A/5A可选
188 mm (L)×98 mm (W)×38mm(H)
适用于无后备电需求客户。

2、 开门按钮（标准型、塑料）

面板采用PC塑料阻燃，抗冲击
开关功能件采用银触点
特制弹簧，开关次数可达40000次以上
安装使用标准86盒

三、SOYAL门禁产品 – 管理软件
SOYAL通用版门禁、考勤团里软件可应用在各版本的Windows操作系统，支持简体中文、繁体中文、英文，用户可在局域网内多用户使用。对于有特殊需求的客户，可以根据客户要求订制软件部分。
1、考勤排班表

2、打卡监视

3、考勤统计表

4、考勤日报表
