Wincc在水龙头检测设备中的实际应用.doc

摘要：为了模拟出水龙头长时间使用情况，便于检测人员实时操作和无人值守，现采用WinCC＋S7-200组成集中监控系统，能准确的对每台设备的时间等过程变量进行设定，并实时监控。

关键词：WinCC S7-200 PC Access

一、系统配置
　　硬件：华北工控一台、西门子s7200、UN200数字量扩展模块、UN200模拟量扩展模块、
　　软件：WinCC V6.0 SP1中文版、S7-200 PC Access SP2。WinCC通过OPC方式，对S7－224进行读写，所有的控制由224完成。

二、控制系统构成
　　1.本设备共有2个热水箱加两个冷水箱，温度控制采用s7200+EM231+热电阻的闭环控制，一台冷水泵+一台热水泵控制被测件出水口的压力、流量，通过长时间循环测试对水龙头使用寿命进行判断，并给出详细的测试报告。

三、应用中的监测画面

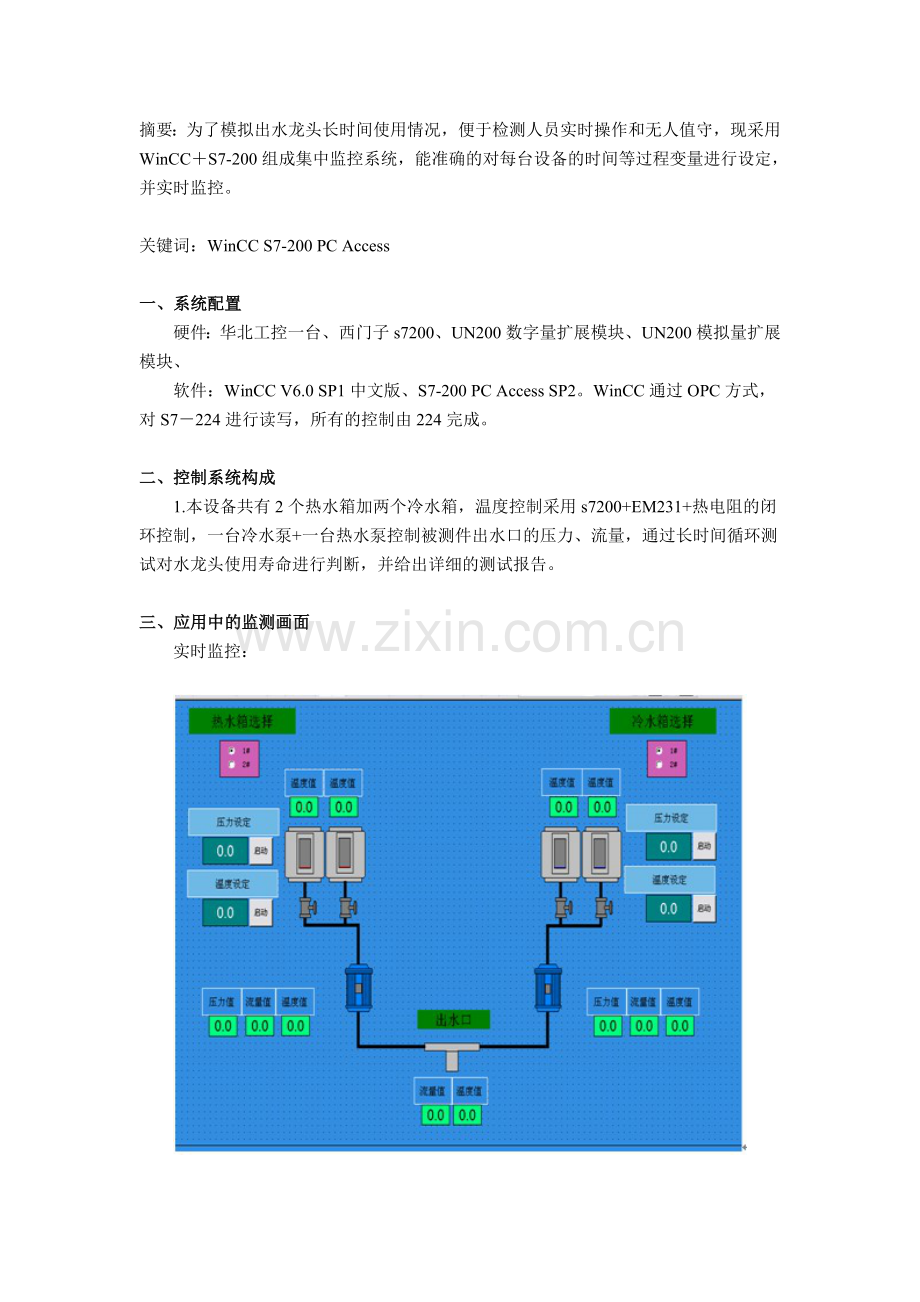

　　实时监控：

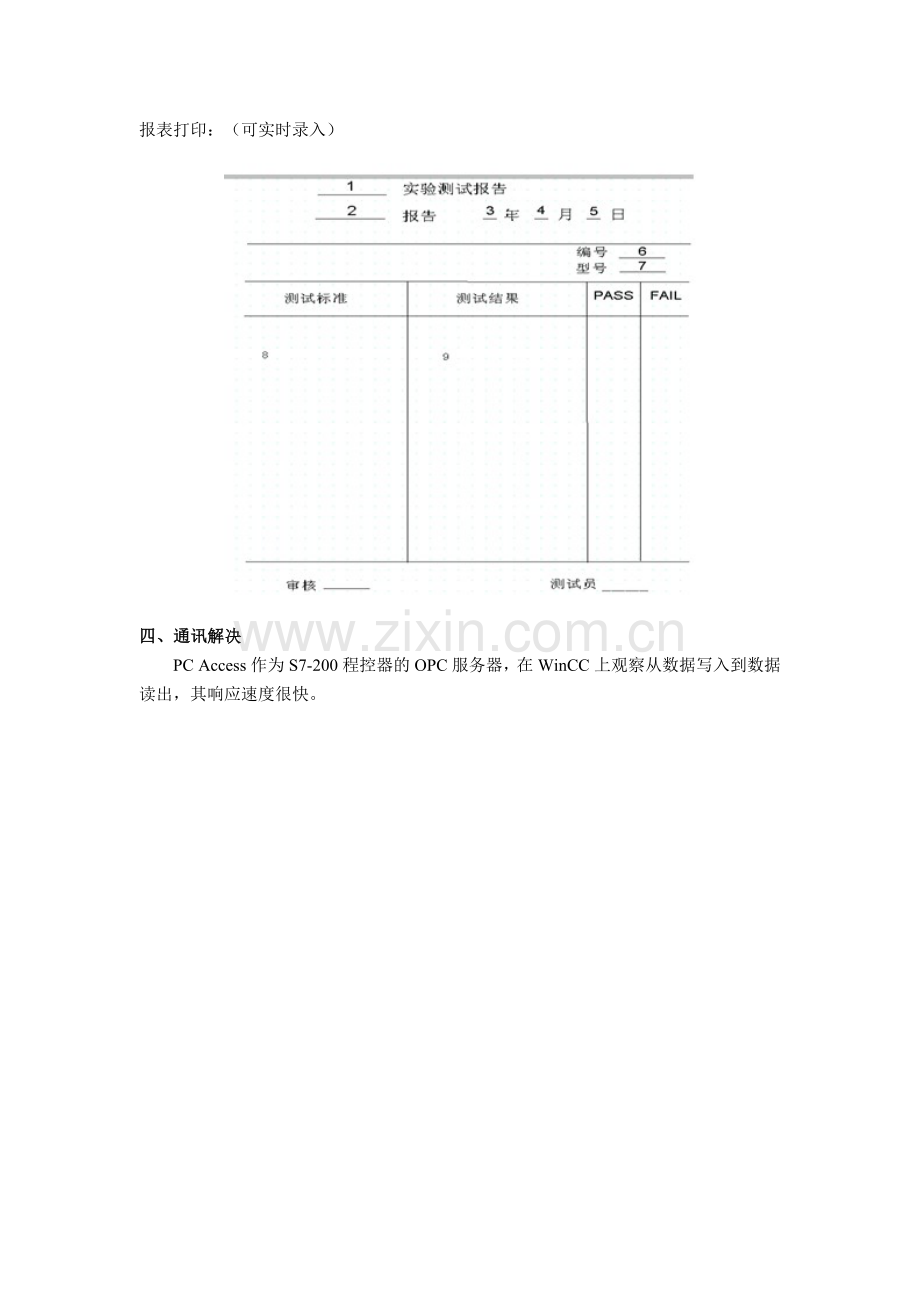

报表打印：（可实时录入）

四、通讯解决
　　PC Access作为S7-200程控器的OPC服务器，在WinCC上观察从数据写入到数据读出，其响应速度很快。

五、结束语
　　使用WinCC配PC Access，深感其使用方便，尤其是变量的导入，几乎不需花费时间，几分钟就全部完成。为底端PLC也能用上高端的组态软件提供了良好的应用条件，便于开发出更多的产品。系统于2007年11月投入工作，运行情况良好，用户感到使用方便。集中监控系统使得检测员更便于管理，只需要在车间办公室就可对所有设备进行参数设定和监视。均比以前有了很大的提高。更直观，更可靠。保证了检测试验，稳定产品质量。同时，通过历史数据的分析，可以优化改进水龙头，直接提高了效益。
