第四节 点火系的结构与维修

三、照明及信号系统的结构与维修
（一）照明及信号系统的结构
桑塔纳轿车照明及信号系统包括前照灯（大灯）、雾灯、停车灯、小灯和尾灯、报警灯和转向灯、制动灯和倒车灯、牌照灯、顶灯和行李箱照明灯、仪表板照明灯等。
1、前照灯和雾灯
桑塔纳2000型轿车前照灯和雾灯结构如图9-90所示。前照灯为远、近光双丝灯泡，双丝灯泡既可使用卤素灯泡（12V 60W/55W），也可使用白炽灯泡（12V 5W/40W）。雾灯设有前雾灯和后雾灯，前雾灯左右各一个，规格为12V/55W，后雾灯只有一个，安装在左后方，规格为12V/21W。

图9-90 前照灯与雾灯的结构
1-光束水平方向调整螺钉 2-灯架 3-光束垂直方向调整螺钉 4-雾灯座 5-雾灯灯泡 6-连接器 7-雾灯调整螺钉 8-雾灯罩 9-前照灯灯座 10-示宽灯灯泡 11-示宽灯灯座 12-护盖 13-夹紧弹簧 14-前照灯灯泡
2、组合后灯

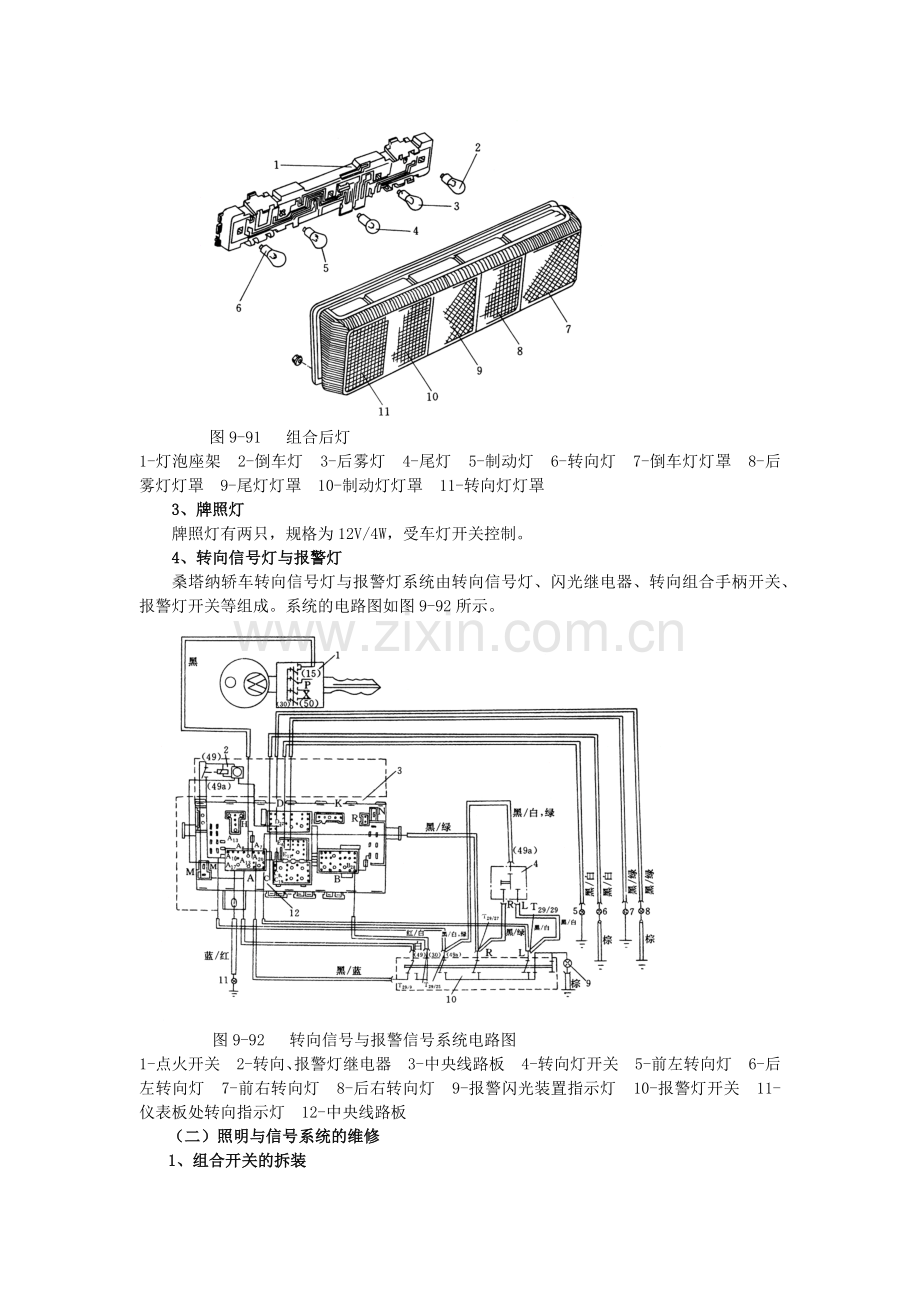

小灯也称为边灯，其规格为12V/4W，桑塔纳轿车尾灯与转向灯、制动灯等组装在一起，统称为组合后灯，其结构如图9-91所示。尾灯规格为12V/5W，倒车灯和制动灯分左右两只，其规格为12V/21W。

图9-91 组合后灯
1-灯泡座架 2-倒车灯 3-后雾灯 4-尾灯 5-制动灯 6-转向灯 7-倒车灯灯罩 8-后雾灯灯罩 9-尾灯灯罩 10-制动灯灯罩 11-转向灯灯罩
3、牌照灯
牌照灯有两只，规格为12V/4W，受车灯开关控制。
4、转向信号灯与报警灯
桑塔纳轿车转向信号灯与报警灯系统由转向信号灯、闪光继电器、转向组合手柄开关、报警灯开关等组成。系统的电路图如图9-92所示。

图9-92 转向信号与报警信号系统电路图
1-点火开关 2-转向、报警灯继电器 3-中央线路板 4-转向灯开关 5-前左转向灯 6-后左转向灯 7-前右转向灯 8-后右转向灯 9-报警闪光装置指示灯 10-报警灯开关 11-仪表板处转向指示灯 12-中央线路板
（二）照明与信号系统的维修
1、组合开关的拆装
组合开关安装在转向管柱上，包括点火开关D、前风窗刮水及清洗开关、转向灯开关及变光开关等。组合开关的拆装如图9-93所示，转向管柱开关如图9-94所示。

图9-93 组合开关拆装图

图9-94 转向管柱开关
1-上装饰罩 2-下装饰罩 3-转向盘 4-盖板 5-六角螺母M16 6-弹簧垫片 7-衬套 8-支承环 9-转向灯开关 10-圆头螺栓 11-喇叭簧片 12-接触环 13-压紧弹簧 14-垫片 15-刮水下清洗开关 16-转向管柱上端 17-转向管柱中部 18-转向管柱下端 19-套管
2、前照灯、转向灯的拆装
前照灯、转向灯的拆装如图9-95所示，前照灯安装后应进行调节，在拆卸前照灯时应防止空气进入。转向灯修理时，可以从前照灯上拆下固定弹簧，拆卸转向灯时不需要拆卸前照灯，只要卸下转向灯，即可更换灯泡。图9-96所示为前照灯分解与组装图。

图9-95 前照灯的拆装图
1-转向灯 2-前照灯

图9-96 前照灯的分解与组装
1-小灯灯泡 2-前照灯灯泡 3-前照灯壳体 4-前照灯灯罩
3、雾灯的拆装
雾灯的拆装如图9-97所示。

图9-97 雾灯的拆装图
1-固定螺钉 2-固定螺母 3-雾灯灯罩 4-灯座 5-雾灯灯泡
4、尾灯、牌照灯的拆装
尾灯、牌照灯的拆装如图9-98所示。

图9-98 尾灯、牌照灯拆装图
5、行李箱灯的拆装
行李箱灯的拆装如图9-99所示。

图9-99 行李箱灯拆装图
6、发动机室照明灯的拆装
发动机室照明灯的拆装如图9-100所示。

图9-100 发动机室照明灯拆装图
7、杂物箱照明灯的拆装
杂物箱照明灯的拆装如图9-101所示。

图9-101 杂物箱照明灯拆装图
8、车内照明灯的拆装
车内照明灯的拆装如图9-102所示。

图9-102 车内照明灯拆装图
1-内照明灯 2-右左侧顶灯
9、照明灯开关的拆装
照明灯开关的拆装如图9-103所示。拆卸时，要用力压住。制动灯开关的拆装如图9-104所示。雾灯开关、报警灯开关的拆装如图9-105所示。

图9-103 前照灯开关拆装图

图9-104 制动灯开关拆装图

图9-105 雾灯开关和报警灯开关拆装图
10、前照灯和雾灯的灯光光束的调整
（1）如图9-106所示，在车辆装备齐全（包括所有常规装备，例如备胎、工具、千斤顶、灭火机等），轮胎气压正常，后座坐一人或放70kg行李，车辆停放在平坦场地，距屏幕或墙壁10m的情况下，前照灯光束最低线a-a应在前照灯水平中心线H-H的下方10cm处，雾灯光束的下部边线d-d应在前照灯水平中心线H-H下方20cm。
（2）达不到对前照灯与雾灯的光束的要求，可以进行调整。如图9-107所示，前照灯的水平光束，用光束水平方向的调整螺钉1进行调整，前照灯的垂直光束用光束垂直方向调整螺钉3进行调整，雾灯的光束用雾灯调整螺灯7进行调整。

图9-106 前照灯与雾灯光束的调整要求

图9-107 前照灯与雾灯灯光的调整部位

（三）照明及信号系统常见故障排除
照明及信号系统常见故障与排除如表9-6所示。
表9-6 照明及信号系统常见故障与排除
故障现象
故障可能的原因
排除方法
前照灯远光和近光都不亮
灯泡烧坏
保险丝熔断
点火开关及其连接导线接触不良、断路
变光开关有故障
更换
更换
修理或更换
修理或更换
远光、近光在变光时，仪表板上的指示灯不亮
指示灯烧坏
中央线路板插接器及连接导线接触不良、断路
仪表板上的印刷电路板断路
更换
修理或更换连接导线
修理或更换
危险报警闪光灯和转向灯都不工作
灯泡与灯座接触不良
棕色导线搭铁不良
保险丝S19或S14熔断
继电器（危险报警闪光灯和转向灯共用）损坏
修理或更换
修理
更换
修理或更换
危险报警闪光灯和转向好工作正常，仪表板上的指示灯不亮
仪表板14孔插接器上蓝／红色导线断路
中央线路板A17接头接触不良
发光的极管损坏
更换
修理
更换
转向灯工作而危险报警闪光灯不工作或相反
保险丝S4熔断
危险报警闪光灯开关或连接导线有故障
保险丝S11熔断
转向灯开关或连接导线有故障
更换
修理或更换
更换
修理或更换

四、喇叭的检修
桑塔纳轿车上有高音喇叭和低音喇叭各一个，两个喇叭同步工作，形成良好的双音效果。高、低音喇叭共用一继电器（位于中央线路板6号位），合用一喇叭按钮。继电器励磁电流由S18提供，流经喇叭继电器触点的电流则由S16提供。
喇叭常见故障与排除见表9-7所示。
表9-7 喇叭常见故障与排除
故障现象
故障原因
排除方法
高音和低音喇叭均不响
喇叭接线柱上的黑／黄色导线接触不良、断路
保险丝S16 熔断
喇叭有故障
喇叭按钮导线断路或内部接触不良
修理或更换
更换
更换
修理或更换
喇叭声音低哑
蓄电池存电不足
喇叭有故障
充电或更换蓄电池
更换
放松喇叭按钮后，喇叭长鸣不停
喇叭内部短路
喇叭按钮短路
更换
修理

第六节 电动玻璃升降器、中央集控门锁及电动后视镜的结构与维修

一、电动车门窗玻璃升降器的结构与维修
1、电动车门窗玻璃升降器的结构
桑塔纳2000型轿车采用了电动车门窗玻璃升降器。如图9-108所示，为电动车门窗玻璃升降器的结构。电气部分由过热保险丝（20A）、开关、自动继电器（中央线路板14号位）、延时继电器（中央线路板15号位）、直流电机等组成，机械部分由蜗轮、蜗杆、绕线轮、钢丝绳、导轨、滑动支架等组成。

图9-108 电动车门窗玻璃升降器的结构
1-支架安装位置 2-电动机安装位置 3-固定架 4-联轴缓冲器 5-电动机 6-卷丝筒 7-盖板 8-调整弹簧 9-绳索结构 10-玻璃安装位置 11-滑动支架 12-弹簧套筒13-安装缓冲器 14-铭牌 15-均压孔 16-支架结构
当电动窗玻璃升降器中的直流永磁电动机接通额定电流后，转轴输出转矩，经蜗轮蜗杆减速后，再由缓冲联轴器传递到卷丝筒，带动卷丝筒旋转，使钢丝绳拉动安装在玻璃托架上的滑动支架在导轨中上下运动，达到车门窗玻璃升降的目的。
电动车门窗玻璃升降器组合开关，如图9-109所示。位于手动排挡杆前面的平台上。
点火开关置于 ON时，可使用按键式组合开关方便地控制四扇车门窗玻璃的升降。后排座位的乘客还可以使用安装在左右门上的按键开关进行单独操作。
组合开关上的4个按键分别控制各自相应的车门窗玻璃升降，中间黄色开关为后窗玻璃升降总开关，可以切断后窗车门上的窗玻璃升降器开关。
驾驶员门窗玻璃升降的操作与其他门有所不同，只需要点一下下降键，车门窗玻璃即可一降到底，如需中途停下，点一下上升键就可以了。
当点火开关关闭时，延时继电器会工作1分钟，在此期间车门窗玻璃仍可起开关作用，然后自动切断（地线）。
电动车门窗升降器的电气线路图见图9-110所示。

图9-109 电动车门窗玻担升降器组合开关

图9-110 电动车门窗升降机线路
2、电动车门窗升降器常见故障与排除
（1）玻璃升降器不工作
玻璃升降器不工作，分全部还是部分不工作，当点火开关置于ON，按键按下不工作，可能的原因有：保险丝熔断、线路断路、电动机损坏、开关损坏。可按照先查电路通断的方式进行排查，有必要时把损坏的元器件换新。
（2）电动机正常，升降器不工作
通常是钢丝绳断，或跳槽，滑动支架断，或支架的传动钢丝夹转动。可拆检排查，有必要时换新件。
（3）玻璃升降器工作时发卡、有异响
可拆检排查，重新调整安装螺钉和卷丝筒内的钢丝绳位置，检查安装支架弧度是否正确、导轨是否损坏变形、有异物，电动机损伤否，有必要时换新件。
二、中央集控门锁的结构与维修
1、中央集控门锁的结构
桑塔纳2000型轿车采用中央集控门锁。其中98款桑塔纳2000GSi型轿车还与防盗系统一起采用一体化遥控装置。
中央集中控制门锁由驾驶员把车匙插入左前门锁内，在开启或关闭该车门锁时，其余3扇门的门锁同时能被打开和锁上。其余3扇门上的按钮还可分别控制各门锁单独的开启或锁紧。
中央集中控制门锁由门锁控制器、门锁开关、闭锁器（执行器）和电机等电气部分和门锁、钥匙、拉杆、拉纽等机械部分组成。中央集控门锁电气线路如图9-111所示。

图9-111 中央集控门锁电气线路图
2、中央集控门锁常见故障与排除
（1）用车匙打开左侧驾驶员门锁时，其余车门部分能自动打开，部分不能打开
可能的原因是线路断路，门锁控制器损坏，闭锁执行器损坏。可按照先查电路通断的方式进行排查。有必要时把损坏的元器件换新。
（2）用车钥匙打开左侧驾驶员门锁时，其余车门全部不能自动打开
可能的原因在排除蓄电池无电的情况下，检查保险丝和门锁控制器中的继电器线路。有必要时更换新件。
（3）拉扭发卡
当拉杆变形、门锁锈蚀严重时，用手动拉钮操作时会不顺当。应及时拆检门锁、拉杆。有必要时修理和更换新件。
三、电动后视镜的结构与维修
l、电动后视镜和控制开关的结构
桑塔纳2000型轿车后视镜采用电动控制。两侧的电动后视镜内各有两个永磁电动机，通过控制两个电动机的开关，可以获得二顺二反四种电流，即可使镜面产生上、下、左、右四种运动，以获得不同方位的位置调整。
控制开关安装在左前门内侧把手上方。当点火开关置于ON时，将控制开关球型钮旋转，以选择所需要调整的后视镜。在控制开关面板上印有L、R，L表示左侧后视镜，R表示右侧后视镜，中间则是停止操作。选择好需要调整的后视镜后，只要上、下、左、右摇动开关的球型钮，就可以调整后视镜反射面的空间角度。调整工作完毕，可将开关转回中间位置以防误碰。图9-112所示为电动后视镜及控制开关。
电动后视镜由镜面玻璃（反射面）、双电动机、连接件、传动机构与壳体等组成。控制开关由旋转开关、摇动开关及线束等组成。
电动后视镜电气线路图如图9-113所示。

图9-112 电动后视镜
1-左后视镜总成 2-电线接头 3-控制开关

图9-113 电动后视镜电气线路图
2、电动后视镜常见故障与排除
（1）电动后视镜是车身两侧最外突的部件，通常会最易被外力所损坏，不管是使用中，还是停放时。尤其它是固定装置，不能像有些车辆的后视镜可以内折等。因此在繁华拥挤的道路上行驶，在停放时，都要估计好距离。一旦外壳破损，镜面开裂应及时更换新件。
（2）操纵控制开关时，镜面不能达到所需的位置，或镜面不工作，应先查线路的通断，进而检查双电机的工作情况和传动机构是否磨损、损坏等，有必要时换新件。
