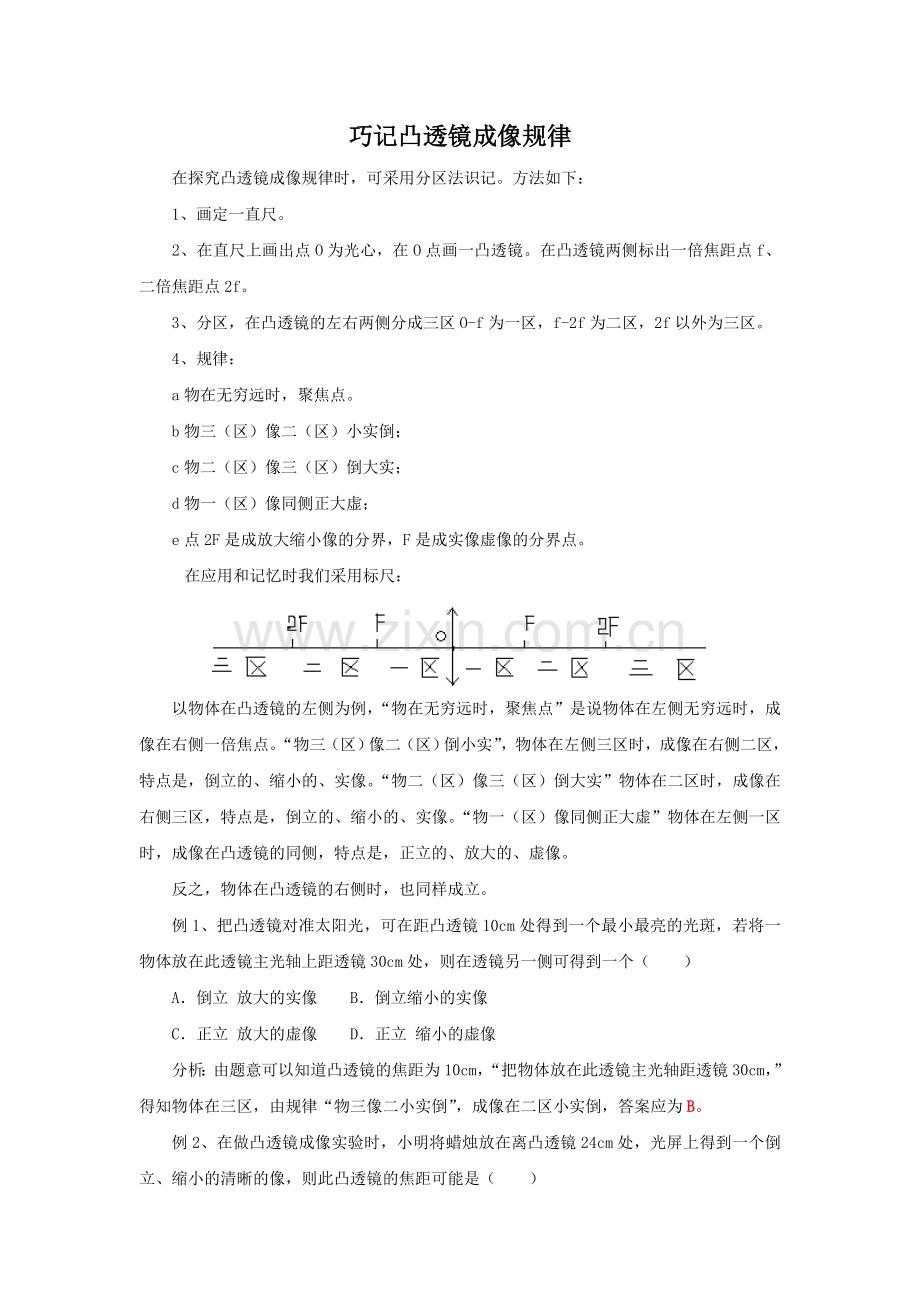

巧记凸透镜成像规律
在探究凸透镜成像规律时，可采用分区法识记。方法如下：
　　1、画定一直尺。
　　2、在直尺上画出点O为光心，在O点画一凸透镜。在凸透镜两侧标出一倍焦距点f、二倍焦距点2f。
　　3、分区，在凸透镜的左右两侧分成三区O-f为一区，f-2f为二区，2f以外为三区。
　　4、规律：
　　a物在无穷远时，聚焦点。
　　b物三（区）像二（区）小实倒；
　　c物二（区）像三（区）倒大实；
　　d物一（区）像同侧正大虚；
　　e点2F是成放大缩小像的分界，F是成实像虚像的分界点。
在应用和记忆时我们采用标尺：

以物体在凸透镜的左侧为例，“物在无穷远时，聚焦点”是说物体在左侧无穷远时，成像在右侧一倍焦点。“物三（区）像二（区）倒小实”，物体在左侧三区时，成像在右侧二区，特点是，倒立的、缩小的、实像。“物二（区）像三（区）倒大实”物体在二区时，成像在右侧三区，特点是，倒立的、缩小的、实像。“物一（区）像同侧正大虚”物体在左侧一区时，成像在凸透镜的同侧，特点是，正立的、放大的、虚像。
反之，物体在凸透镜的右侧时，也同样成立。
例1、把凸透镜对准太阳光，可在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜主光轴上距透镜30cm处，则在透镜另一侧可得到一个（　　）
A．倒立 放大的实像　　B．倒立缩小的实像　　
C．正立 放大的虚像　　D．正立 缩小的虚像
分析：由题意可以知道凸透镜的焦距为10cm，“把物体放在此透镜主光轴距透镜30cm，”得知物体在三区，由规律“物三像二小实倒”，成像在二区小实倒，答案应为B。
例2、在做凸透镜成像实验时，小明将蜡烛放在离凸透镜24cm处，光屏上得到一个倒立、缩小的清晰的像，则此凸透镜的焦距可能是（ ）
A．10cm B．12cm C．20cm D．48cm
分析：“在光屏上得到一个倒立、缩小的清晰的像，”这一特征为二区像的特征“倒小实”。由我们总结的规律“物三像二倒小实”因此物体在三区。U>2f，物距为24cm，即24cm>2f，f<12cm。答案应为A。
