一 CAD/CAM 与 Pro/E NC 概述

一、CAD/CAM 概述
CAD/CAM（计算机辅助设计与制造）技术是一门多学科综合技术，是当今世界发展最
快的技术之一，目前已经形成产业。CAD/CAM 等新技术在制造业的应用，对制造业的制造
模式和市场形势产生了巨大影响，促进了生产模式的转变和制造业市场形势的变化。
CAD 是指工程技术人员以计算机为辅助工具来完成产品设计过程中的各项工作，如草
图绘制、零件设计、装配设计、工装设计、工程分析等；CAM 是指借助计算机来完成从生
产准备到产品制造出来的过程中的各项活动，如计算机辅助数控加工编程、制造过程控制、
质量检测与分析等。CAD/CAM 的基本功能：①图形图象处理②产品与过程建模③信息存储
与管理④工程计算分析与优化⑤工程信息传输与交换⑥模拟与仿真⑦人机交换⑧信息输入
⑨信息输出。CAD/CAM 系统的组成：一个完整的 CAD/CAM 系统必须具备硬件系统,，软
件系统，技术人员。CAD/CAM 技术的应用：航空航天、造船、机床制造、汽车都是国内外 应用 CAD/CAM 技术较早的的工业部门。首先是用于飞机、船体、机床、汽车零部件的外 行设计；然后进行一系列的分析计算，如结构分析、优化设计、仿真模拟；最后根据 CAD 的几何数据与加工要求生成数控加工纸带。至 20 世纪 90 年代后期，我国 CAD/CAM 技术
的应用企业覆盖了重型机械、矿山机械、工程机械、电工机械、机床、航空航天、兵器、仪
器仪表、建筑、服装等行业，覆盖面和普及率达到近 70%，并形成了全国范围内的教育培训
体系。
随着工业及科技的不断发展，人们对各类产品的质量，更新换代的速度以及其从设计、 制造到投放到市场的周期都提出了越来越高的要求。为适应这种变化，工厂的产品也向着多 品种、中小批量方向发展。瞬息万变的市场要求，对生产提出了更高的要求，要求生产更具 有柔性。为满足这种新的要求，计算机辅助设计（CAD）与计算机辅助制造（CAM）应运而生。
CAD/CAM 技术的不断发展与完善让越来越多的工厂认同了这种技术，与此同时，市场上 出现了越来越多 CAD/CAM/CAE 一体化设计软件。来自 PTC 公司的 Pro/ENGINEER 就是其中最 成功的一款设计软件，自 1988 年问世以来，经过短短十几年时间，就成为全世界最普及的 三维设计系统之一，它广泛应用于各个行业。Pro/E 集零件设计、造型设计、模具开发、数 控加工、钣金设计、机构仿真、逆向工程、有限元分析和产品数据库管理等功能于一体。对 加速工程和产品的开发、缩短产品设计制造周期、提高产品质量、减低成本、增加企业市场
竞争力和创造能力发挥着重要作用。深受众多大中型企业，研究所和大学亲睐。

二、Pro/E NC 简介
Pro/ENGINEER 是美国参数科技公司 PTC（Parametric Technology Corporation）推出
的大型 CAD/CAE/CAM 软件。
Pro/ENGINEER NC 加工是将 Pro/ENGINEER 生成的几何模型与计算机辅助制造 CAM 相结 合，利用加工制造中的机床、夹具、刀具、加工方式和加工参数来进行产品的制造规划。在
设计人员制定好规划后，由计算机生成的加工刀具轨迹数据 CL（Cutter Location） 。设计
人员在检验加工轨迹符合要求后，经过 Pro/E 的后处理程序生成机床能识别的 G 代码。
Pro/ENGINEER NC 3.0 有加工仿真功能，可以进行干涉和过切检查，节约加工成本。
Pro/ENGINEER NC 加工能生成工序单，控制了加工时间。Pro/ENGINEER NC 加工不仅可以满
足数控铣床和加工中心的编程要求，而且能满足车床和线切割机床的编程要求。

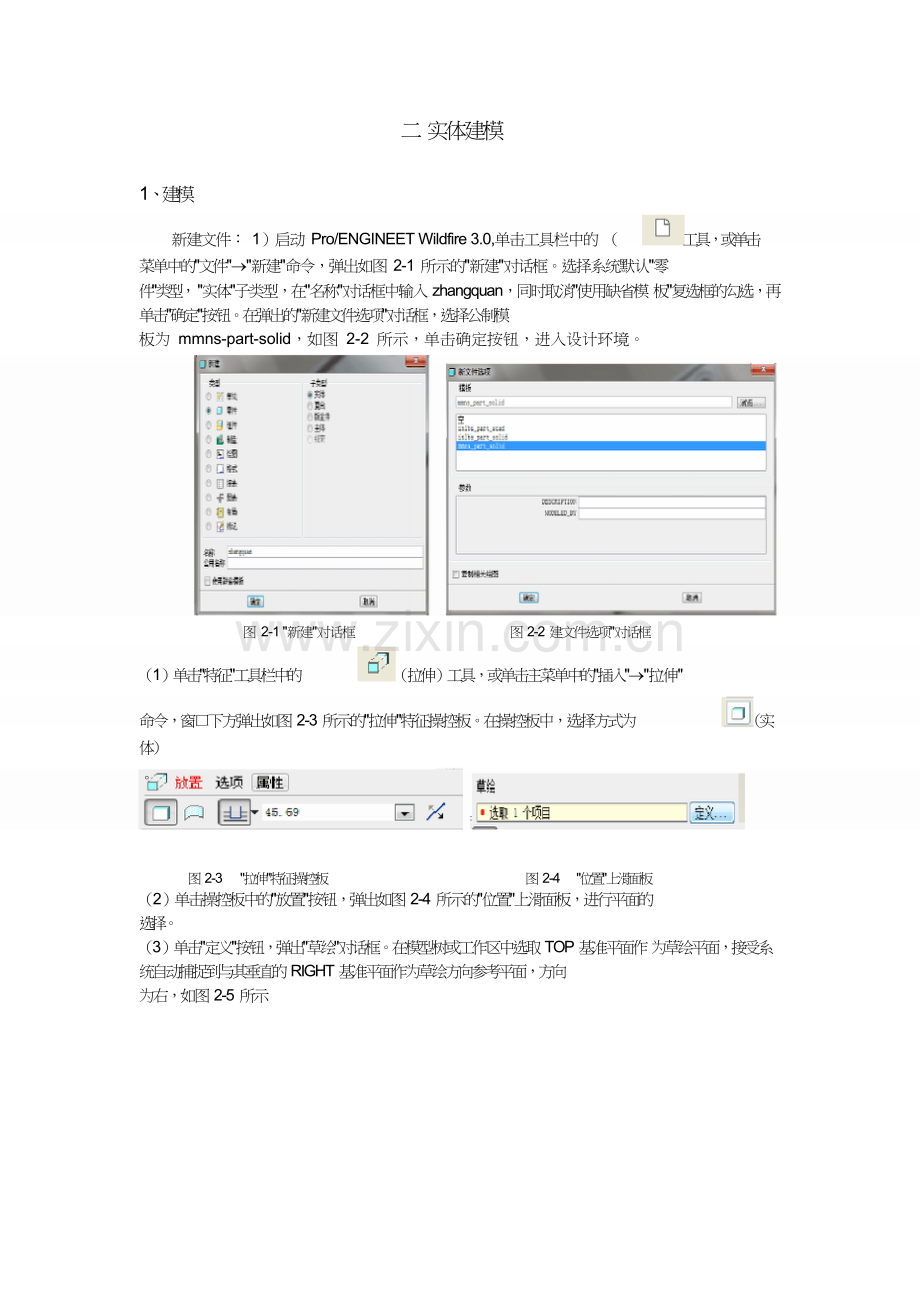

二 实体建模

1、建模

新建文件： 1）启动 Pro/ENGINEET Wildfire 3.0,单击工具栏中的 （ 工具，或单击
菜单中的"文件"®"新建"命令，弹出如图 2-1 所示的"新建"对话框。选择系统默认"零
件"类型， "实体"子类型，在"名称"对话框中输入 zhangquan，同时取消"使用缺省模 板"复选框的勾选，再单击"确定"按钮。在弹出的"新建文件选项"对话框，选择公制模
板为 mmns-part-solid，如图 2-2 所示，单击确定按钮，进入设计环境。

图 2-1 "新建"对话框 图 2-2 建文件选项"对话框

（1）单击"特征"工具栏中的 （拉伸）工具，或单击主菜单中的"插入"®"拉伸"

命令，窗口下方弹出如图 2-3 所示的"拉伸"特征操控板。在操控板中，选择方式为 （实
体） 。

图 2-3 "拉伸"特征操控板 图 2-4 "位置"上滑面板
（2）单击操控板中的"放置"按钮，弹出如图 2-4 所示的"位置"上滑面板，进行平面的
选择。
（3）单击"定义"按钮，弹出"草绘"对话框。在模型树或工作区中选取 TOP 基准平面作 为草绘平面，接受系统自动捕捉到与其垂直的 RIGHT 基准平面作为草绘方向参考平面，方向
为右，如图 2-5 所示

图 2-5 "草绘"对话框 图 2-6 草绘环境
（4）单击图 2-5 中的"草绘"按钮，进入如图 2-6 所示的草绘环境。系统会在默认的情况
下，自动添加尺寸参照，FRONT 基准平面作为水平尺寸参照，TOP 基准平面作为垂直尺寸参
照。

（5）草绘截面。单击"草绘器"工具栏中的 （矩形）工具。再修改尺寸如图 2-7 所示。

草绘完成后，再单击 （确定）按钮，退出二维草绘环境。

图 2-7 修改尺寸

（6）进入三维实体模式，输入拉伸长度 如图:输入:30，回

车，再单击 （确定）按钮，或单击鼠标中键，生成如图 2-8 所示的拉伸特征。

图 2-8 拉伸特征
