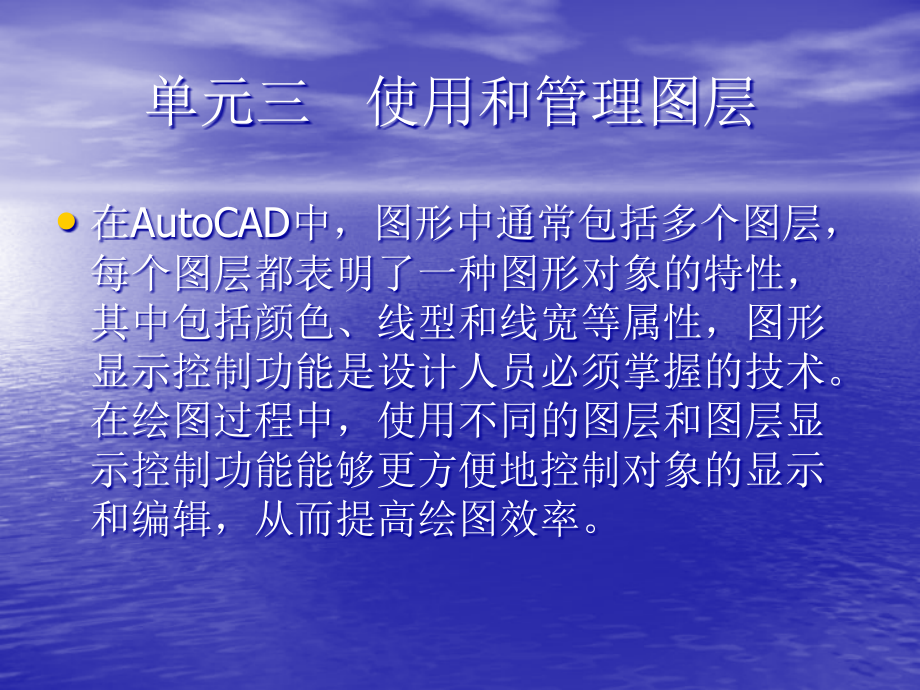

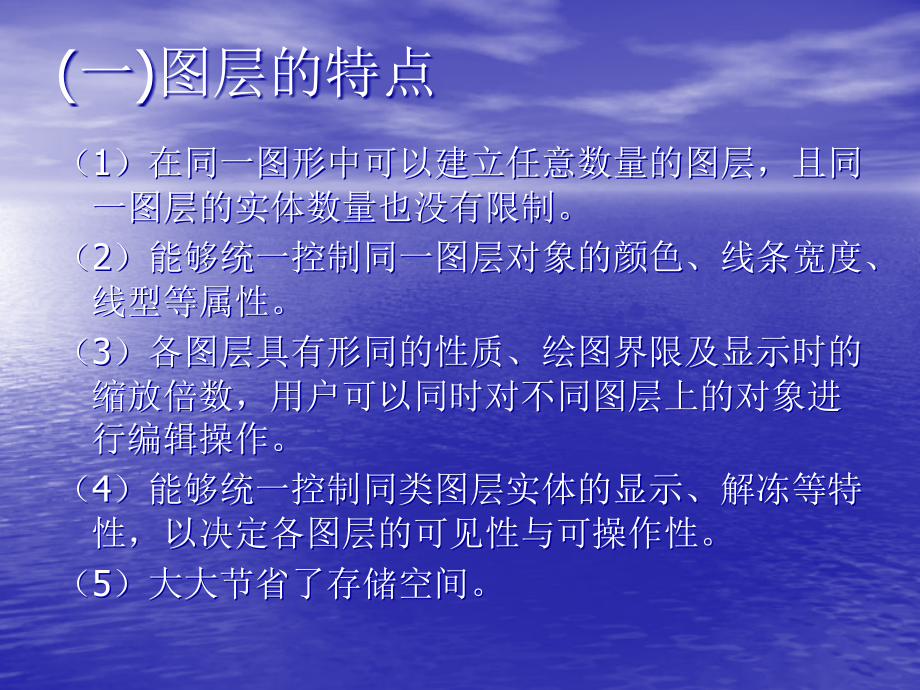

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单元三 使用和管理图层,在,AutoCAD,中，图形中通常包括多个图层，每个图层都表明了一种图形对象的特性，其中包括颜色、线型和线宽等属性，图形显示控制功能是设计人员必须掌握的技术。在绘图过程中，使用不同的图层和图层显示控制功能能够更方便地控制对象的显示和编辑，从而提高绘图效率。,(,一,),图层的特点,（,1,）在同一图形中可以建立任意数量的图层，且同一图层的实体数量也没有限制。,（,2,）能够统一控制同一图层对象的颜色、线条宽度、线型等属性。,（,3,）各图层具有形同的性质、绘图界限及显示时的缩放倍数，用户可以同时对不同图层上的对象进行编辑操作。,（,4,）能够统一控制同类图层实体的显示、解冻等特性，以决定各图层的可见性与可操作性。,（,5,）大大节省了存储空间。,（二）创建新图层,方法一：单击“图层”面板中的“图层特性管理器”按钮,。,方法二：执行“格式”“图层”命令。,方法三：在命令行输入,LAYER,并按,Enter,键。,（三）设置图层的颜色,方法一：单击“图层特性管理器”选项板中“颜色”对应的图标。,方法二：执行“格式”“颜色”命令。,方法三：在命令行输入,COLOR,并按,Enter,键。,（四）使用与管理线型,方法一：在“图层特性管理器”选项板中设置线型,方法二：执行“格式”“线型”命令。,方法三：在命令行输入,LINETYPE,并按,Enter,键,。,（五）设置图层线宽,方法一：在“图层特性管理器”中设置线宽。,方法二：执行“格式”“线宽”命令。,方法三：在命令行输入,LWEIGHT,并按,Enter,键。,二,、管理图层,图层管理是,AutoCAD,最关键的一步，包括图层的切换、重命名、删除及图层的显示控制，尤其对于数量众多的图形可以实现批量管理，减轻用户负担，从而更好地为用户提供服,（一）,设置图层特性,（二）置为当前层,（三）保存与恢复图层状态,1.,保存图层状态,用户可以将图形的当前图层设置保存为命名图层状态。图层设置包括图层状态和图层特性，在命名图层状态中，可以选择恢复的图层状态和图层特性。,方法一：在“图层特性管理器”选项板右边的空白部分右击，在弹出的快捷菜单中选择“保存图层状态”命令,。,方法二：在“要保存的新图层状态”对话框中设置名称及说明，单击“确定”按钮,。,2.,恢复图层状态,如果在绘图的不同阶段或打印的过程中需要恢复所有图层的特定设置，保存图形设置会带来很大的方便。用户可以恢复已经保存的图层设置。未选择恢复的所有图层设置都将保持不变。,方法一：在“图层特性管理器”选项板右边的空白部分右击，在弹出的快捷菜单中选择“恢复图层状态”命令，如图,3-19,所示。,方法二：在“图层状态管理器”选项板中选择需要恢复的图层状态，单击“恢复”按钮,。,（四）转换图层,1.,利用“图层”面板转换图层,2.,利用“图层转换器”转换图层,（五）使用图层工具管理图层,1.,“图层”工具栏,2.,“图层”工具栏,3.,“特性”工具栏,三、控制图形显示,在,AutoCAD,中，图形是按实际尺寸绘制出来的，由于屏幕显示存在局限性，在绘图过程中经常需要调整视图，以便于更好地观察图形。,（一）缩放与平移,（二）使用命名视图,（三）使用平铺视口,（四）使用鸟瞰视图,
