《机械制图测绘实训》PPT课项目1.pptx

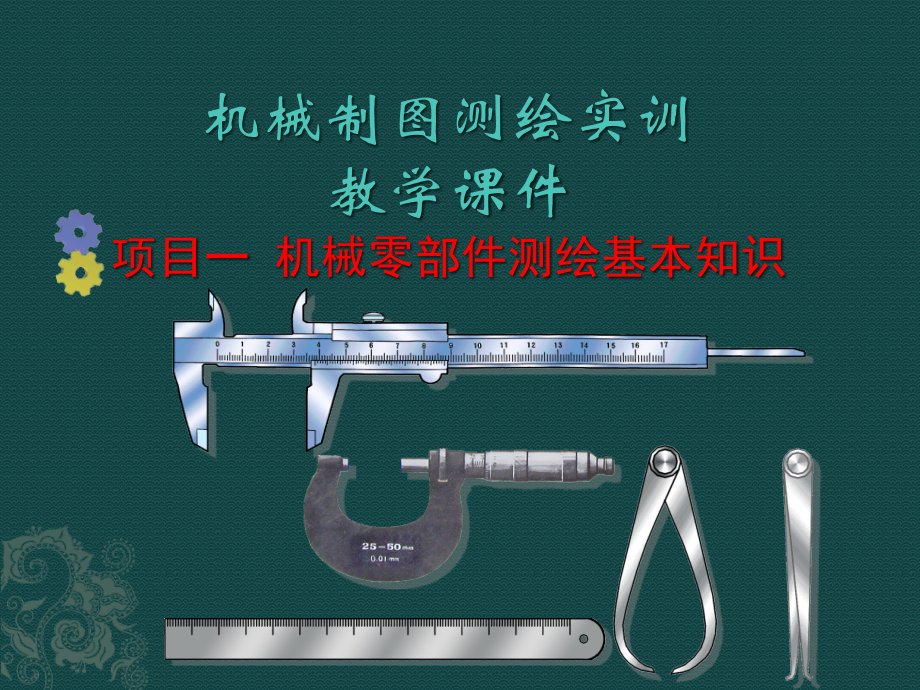

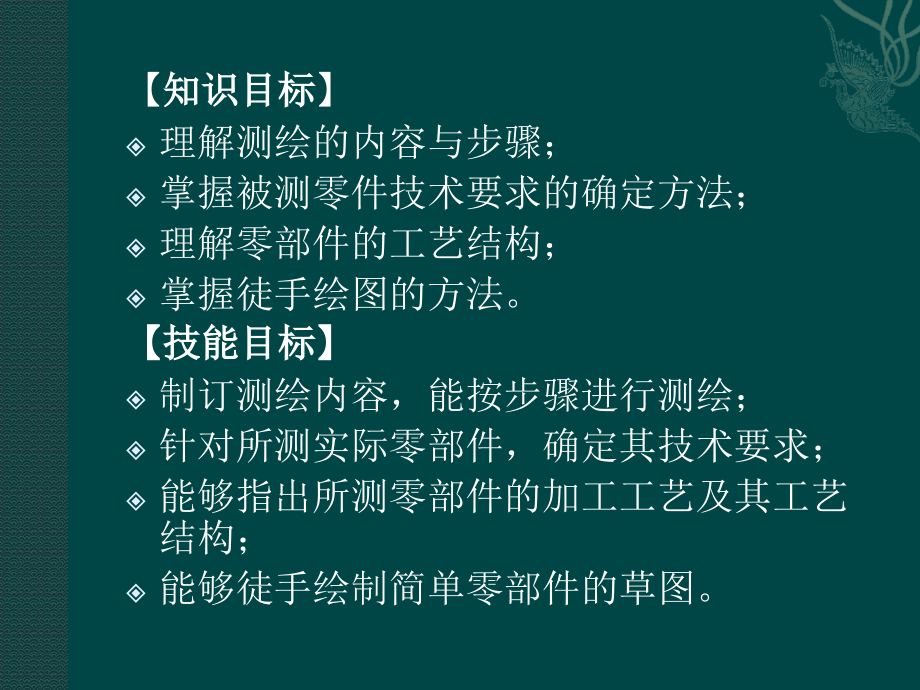

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015-3-24,#,机械制图测绘实训,教学课件,项目一,机械零部件测绘基本知识,【,知识目标,】,理解测绘的内容与步骤；,掌握被测零件技术要求的确定方法；,理解零部件的工艺结构；,掌握徒手绘图的方法。,【,技能目标,】,制订测绘内容，能按步骤进行测绘；,针对所测实际零部件，确定其技术要求；,能够指出所测零部件的加工工艺及其工艺结构；,能够徒手绘制简单零部件的草图。,任务一,测绘的内容与步骤,一、测绘前的准备工作,（,1,）由测绘指导教师进行动员、布置测绘任务。,（,2,）强调测绘过程中的设备、人身安全注意事项。,（,3,）领取部件、量具、工具等。,（,4,）准备绘图工具、图纸并做好测绘场地的清洁卫生。,二、了解分析和拆卸部件,仔细阅读有关资料，了解测绘对象的用途、性能、工作原理、结构特点以及装配关系等。对测绘对象全面了解和分析是测绘工作重要的一步。,任务一,测绘的内容与步骤,三、绘制装配示意图,装配示意图是机器或部件拆卸过程中所画的记录图样，是绘制装配图和重新进行装配的依据。它所表达的内容主要是各零件之间的相互位置、装配与连接关系以及传动路线等。,装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓，有些零件可参考,GB/T 4460,2012,机械制图 机构运动简图图形符号,画出。,任务一,测绘的内容与步骤,图,1-2,球阀装配示意图,任务一,测绘的内容与步骤,四、绘制零件草图,除标准件外，装配体中的每一个零件都应根据零件的内、外结构特点，选择合适的表达方案画出零件草图。由于测绘工作一般在机器所在现场进行，经常采用目测的方法徒手绘制零件草图，画草图的步骤与画零件图相同，不同之处在于零件各部分的比例关系用目测得到，不用绘图仪器，徒手画出各视图。,五、量注尺寸,选择尺寸基准，画出应标注尺寸的尺寸界线、尺寸线及箭头。最后测量零件尺寸，将其尺寸数字填入零件草图中。应特别注意尺寸的完整性及相关零件之间的配合尺寸或关联尺寸间的协调一致。,任务一,测绘的内容与步骤,六、确定并标注有关技术要求,（,1,）根据零件各表面的作用和加工情况用代号标注表面粗糙度。,（,2,）根据设计要求和各尺寸的作用注写尺寸公差要求。,（,3,）几何公差由使用要求决定。,（,4,）其他技术要求用符号或文字说明。,任务一,测绘的内容与步骤,七、绘制装配图,根据装配示意图和零件草图绘制装配图，这是测绘的主要任务。画装配图的具体步骤：部件表达方案确定后，即可画装配图。画装配图的具体步骤常因部件的类型和结构型式特点而有所差异。一般先画主体零件或核心零件，可“先里后外”或“先上后下”地逐渐扩展，再画其他次要零件，最后画结构细节。,任务一,测绘的内容与步骤,八、绘制零件图,根据装配图和零件草图整理绘制出指定的零件工作图（零件图）。注意每个零件的表达方法要合适，尺寸应正确、可靠。零件图技术要求采用类比法，也可按指导教师的规定标注。最后应按规定要求填写标题栏的各项内容。,九、撰写机械制图测绘实训报告,实训报告可以包括一些技术说明，如装配、拆卸、安装时的注意事项，将采取的措施，啮合件及轴承的润滑方法和润滑剂的选择，散热和冷却等；测绘过程；测量方法；传动系统运动分析计算；对存在的问题提出改进意见等。,任务二 被测零件技术要求的确定,一、表面粗糙度的确定,表面粗糙度是评定零件表面质量的一项重要的指标，降低零件表面粗糙度可以提高其表面耐腐蚀、耐磨性和抗疲劳等能力，但其加工成本也相应提高。因此，零件表面粗糙度的选择原则是：在满足零件表面功能的前提下，表面粗糙度允许值尽可能大一些。表面粗糙度的表面特征、经济加工方法及应用示例见表,1-3,，轴和孔的表面粗糙度的推荐值见表,1-4,。,任务二 被测零件技术要求的确定,二、材料与热处理工艺的确定,在机械制造业中，制造零件所用的材料一般有金属材料和非金属材料两类，金属材料用得最多。制造零件所用的材料，应根据零件的使用性能及要求，兼顾经济性，选择性能与零件要求相适应的材料。零件图中，应将所选用的零件材料的名称或代（牌）号填写在标题栏内。,任务二 被测零件技术要求的确定,三、极限与配合的确定,零件的互换性是指同一规格的任一零件在装配时不经选择或修配就达到预期的配合性质，满足使用要求。要满足零件的互换性，就要求有配合关系的尺寸在一个允许的范围内变动，并且在制造上又是经济合理的。零件具有互换性，不但给装配、修理机器带来方便，还可用专用设备生产，提高产品数量和质量，同时降低产品的成本。,任务二 被测零件技术要求的确定,四、几何公差的确定,在实际生产中，对精度较高的零件，不仅表面粗糙度、尺寸公差需要得到保证，而且还要保证其形状和位置的准确性，这样才能保证零件的使用和装配要求，所以几何公差与表面粗糙度、尺寸公差一样，也是评价产品质量的一项重要技术指标。,当图样上未注出几何公差时，其未注公差值是中等制造精度所能达到的值，不必标出。,任务三 零部件的工艺结构,一、零件的工艺结构,1.,铸造工艺结构,1,）铸造圆角,2,）起模斜度,3,）铸件壁厚,2.,零件加工面的工艺结构,1,）凸台与凹坑结构,2,）倒角和倒圆,3,）螺纹退刀槽和砂轮越程槽,4,）钻孔结构,任务三 零部件的工艺结构,二、部件（装配体）的工艺结构,1.,接触面的数量和结构,2.,接触面转折处的结构,3.,螺纹联接的结构,4.,维修、拆卸的结构,任务四 徒手绘图的方法,一、徒手绘图的概念,徒手绘图是一种不用绘图仪器而按目测比例徒手画出的图样，这种图样称为草图或徒手图。这种图主要用于现场测绘、设计方案讨论或技术交流。,二、徒手绘图的要求与方法,徒手绘图的要求：画线要稳，图线要清晰；目测尺寸要准，各部分比例匀称；绘图速度要快；标注尺寸无误，字体工整。,1,直线,2,等分线段,3,角度线,5,椭圆,结,束,
