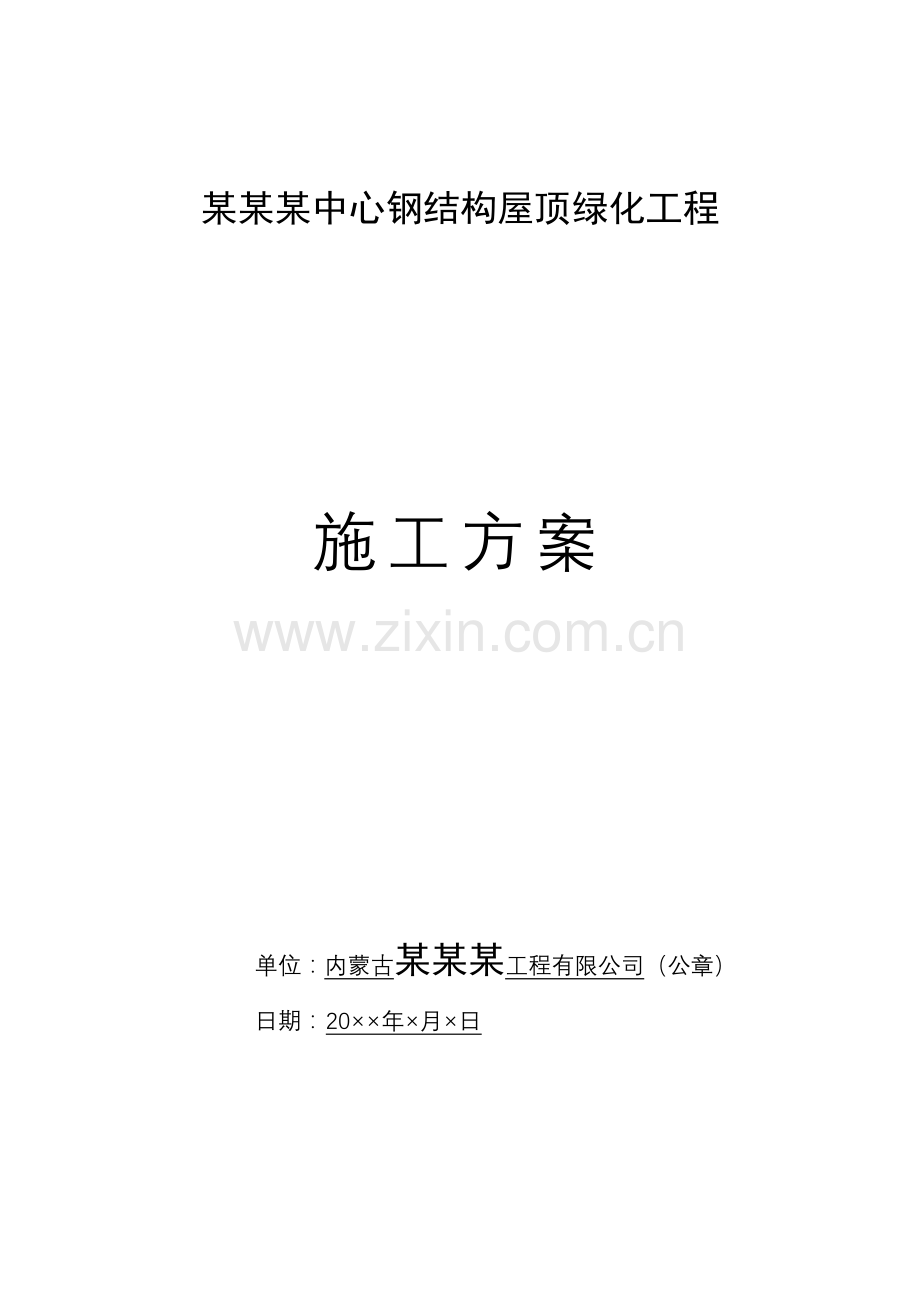

某某某中心钢结构屋顶绿化工程

施工方案

单位：内蒙古某某某工程有限公司（公章）
日期：20××年×月×日

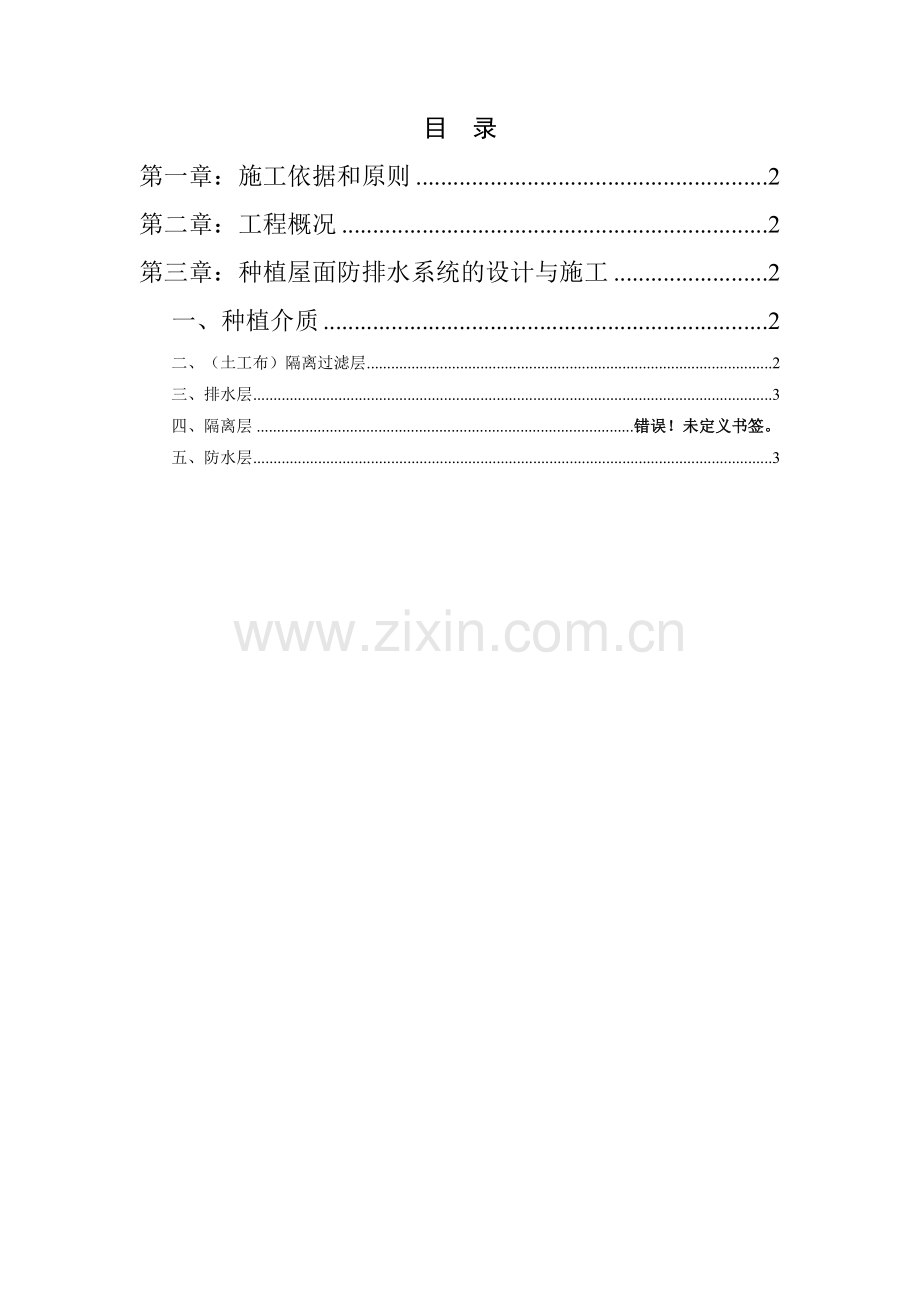

目 录
第一章：施工依据和原则 2
第二章：工程概况 2
第三章：种植屋面防排水系统的设计与施工 2
一、种植介质 2
二、（土工布）隔离过滤层 2
三、排水层 3
四、隔离层 错误！未定义书签。
五、防水层 3
第一章：施工依据和原则
1、依据本工程的设计图纸。
2、国家现行的相关国家技术规范、质量标准及其验收标准和规范、其它相关规定
《建筑工程施工质量验收统一标准》GB50300-2001
《屋面工程技术规范》（GB50345-2001）
《屋面工程质量验收规范》（GB50207-2002）
《种植屋面技术规程》（JGJ155-2007）
第二章：工程概况
1.项目名称：钢结构屋顶绿化工程
2.工程内容：屋顶绿化及防水施工
第三章：种植屋面防排水系统的设计与施工
种植屋面的构造层次较多，技术要求也比较高，涉及建筑、农林和园艺等专业学科，是一个系统工程，必须从设计、选材、施工和管理维护等方面进行综合研究和处理。
为了保证种植屋面上的植物既能培育生长，又要防水和排除积水，做到不渗不漏，才能满足房屋建筑的使用功能。为此，其构造层次较复杂，各个构造层次都有自己的功能和作用，一旦发生渗漏现象，整个屋面必须返工重做，不但工程量大，费用也较昂贵。故必须严格按照设计施工，现将种植屋面各构造层次的组成、作用、选材和施工要点分别叙述如下：
一、种植介质
种植屋面应具有良好水土保持功能的种植植被。要求种植介质具有自重轻、不板结、保水保肥、适于植物生长、施工简便和经济环保等功能。
种植介质层的厚度应根据介质和植物的种类而定，本工程根据设计要求确定，草坪为200厚。
二、（土工布）隔离过滤层
在种植介质层与排水层之间，应采用重量不低于250g/m2聚酯纤维土工布作一道隔离过滤层，以起到保水和滤水作用。其目的是将种植介质层中因下雨或浇水后多余的水及时通过过滤后排除出去，以防止植物烂根，同时可将种植介质保留下来，以免发生流失。
三、排水层
隔离过滤层的下部为排水层，排水层可采用专用的，留有足够空隙并有一定承载能力的塑料排水板其作用是将通过过滤层的水，迅速地从排水层的空隙汇集到泄水孔排除出去。
本工程选用的排水板为：20高塑料排水板。
塑料排水板所采用的原材料是性能稳定的HDPE，产品性能持久稳定。并且具有良好的耐化学腐蚀、耐植物根系穿刺，自然环境和一般工业中的酸、碱、盐不能对塑料排水保护板造成腐蚀损坏，自然生态中的任何植物根系不能穿刺塑料排水保护板，故塑料排水板兼当防根穿刺层的作用。
塑料排水板的连接：
塑料排水板专门设有搭接扣合带，拼接只需简单的搭接扣合即可，安装现场的施工质量一目了然。板材的拼接采用单排和扣合搭接的方式。
1、排水板工艺流程基层：
    基层验收 → 规划弹线 → 空铺塑料排水板（只有要求固定的部位、区域才固定）→ 橡胶锤轻扣扣合搭接带（或焊接） → 自检验收 → 检查验收 。
2、操作要点及技术要求：
（1）塑料排水板自然展开、舒松地铺设于规划好的位置。
（2）塑料排水板可安排水坡度的纵向或横向统一的方向铺设。
（3）搭接必须按照顺排水坡度的方向搭接，不允许逆向搭接。
（4）需要定位的部位或形状变化部位需要临时固定时，采用沥青马蹄脂点式粘接固定。
（5）塑料排水板的终止收口需要结合建筑部位设计确定。
四、防水层
在种植屋面工程中，除采用耐根系刺的防水层外，尚应在其下部再铺设1-2道具有耐水、耐腐蚀、耐霉烂和对基层伸缩或开裂变形适应性强的卷材（如聚酯胎改性沥青防水卷材、合成高分子防水卷材等）或涂料（如双组分或单组分聚氨酯防水涂料等）作柔性防水层。当采用卷材作防水层时，根据国家标准《屋面工程技术规范》和《屋面工程质量验收规范》的规定，应优先应用空铺法、点粘法和条粘法进行施工，但卷材的接缝以及卷材防水层的周边应满粘。
根据本工程防水层采用： 4㎜+3㎜厚SBS改性沥青防水卷材防水层。
SBS改性沥青卷材防水层施工
1.施工技术条件。
1.1水泥砂浆找平层，不得有酥松、起砂、起皮、蜂窝的现象，否则应用水泥砂浆进行找平处理；处理后基层应坚实、平整、干燥、干净，不得有突出尖锐杂物、砂浆疙瘩，基层须合格后方可进行防水层的施工（干燥可用厚度为1.5～2.0mm的卷材覆盖的基层表面，放置4小时，若覆盖的基层表面没有水印，且紧贴基层的橡胶板一侧也无水印，则基层可进行防水层施工）；
1.2阴阳角、管根部等处更应仔细清理，若有不同污渍、铁锈等，应以砂纸、钢丝刷、溶剂等清除干净。基层的交接处和转角处，均应做成圆弧形，且整齐平顺，圆弧半径不小于50mm；；
1.3 SBS改性沥青防水卷材施工。卷材与屋面基层之间采用热熔法施工，卷材与卷材之间采用热熔粘贴粘法施工。卷材横、纵向搭接宽度均为100mm，搭接缝采用热熔施工。阴阳角、转角处及细部节点部位加设附加卷材作附加增强层。
2、施工工艺
基层处理→涂刷基层处理剂→细部节点附加增强处理→节点附加层验收→弹线→第一层SBS卷材→热熔搭接缝→检查验收第一层卷材→弹线铺贴第二层卷材→第二层卷材热熔满粘→热熔焊接搭接缝→防水层验收
3、施工操作要点
①基层处理：将基层清扫干净，涂刷基层处理剂部分的基层要求干燥。
②涂刷基层处理剂：将基层处理剂涂刷在需做附加卷材的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材的热熔施工。
③一般细部附加处理：用专用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。
④弹线铺贴第一层卷材：在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长、短边均为1000mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。然后热熔卷材下表面进行空铺粘结施工。
⑤接缝处理:用热熔搭接封边机充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成宽度约5-8mm的匀质沥青条，达到封闭接缝口的目的。

⑥检查验收第一层卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔焊不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工。
⑦第一层卷材验收合格后，弹线铺贴第二层卷材，操作方法同第一层卷材，用满粘结施工。但必须注意上下层卷材不得相互垂直铺贴且上下两层卷材的接缝应错开，长边错开1/3～1/2幅宽卷材，短边错开至少1.5m。
⑧第二层卷材热熔满粘：施工时，将起始端卷材粘牢后，持火焰喷灯对着待铺的整卷卷材，使喷灯距卷材及基层加热处0.3～0.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，应加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，后随一人施行排气压实工序。搭接缝的施工与第一层卷材的搭接缝相同。
待自检合格后报请监理及建设方按照国标《屋面工程防水技术规范》（GB50345-2004）及《屋面防水工程质量验收规范》（GB 50207-2002）验收，验收合格后方可进入下一道工序施工。

现将种植屋面各构造层次的设计与施工介绍如下:
一、防水层
    为确保防水工程质量，应采用具有耐水、耐腐蚀、耐霉烂和对基层伸缩或开裂变形适应性强的卷材(如聚酯胎SBS改性沥青防水卷材)或涂料(如双组分或单组分聚氨酯防水涂料等)作柔性防水层。当采用卷材作防水层时，根据国家标准《屋面工程技术规范》和《屋面工程质量验收规范》的规定，应优先选用空铺法、点粘法或条粘法进行铺设，但卷材的接缝以及卷材防水层的周边应满粘，并组合成为一个接缝粘结牢固、封闭严密的整体防水系统。
种植屋面的四周应砌筑挡墙，柔性防水层应连续铺设至挡墙的上部。挡墙下部留置的泄水孔位置应准确，并应做好防水密封处理；泄水孔应与水落口连通，不得有堵塞现象，以便及时排除种植屋面的积水。
本工程防水层设计推荐采用：4mm+3mm厚SBS改性沥青防水卷材，具体的施工方案如下：
1、工艺流程：
基层处理→涂刷基层处理剂→细部节点附加增强处理→节点附加层验收→弹线→第一层SBS卷材→热熔搭接缝→检查验收第一层卷材→弹线铺贴第二层卷材→第二层卷材热熔满粘→热熔焊接搭接缝→防水层验收→成品保护
2、施工操作要点及技术要求：
①基层处理：将基层清扫干净，涂刷基层处理剂部分的基层要求干燥。
②涂刷基层处理剂：将基层处理剂涂刷在需做附加卷材的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材的热熔施工。
③一般细部附加处理：用专用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。
④弹线铺贴第一层卷材：在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长、短边均为80mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。然后热熔卷材下表面进行满粘结施工。
⑤接缝处理:用热熔搭接封边机充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成宽度约2-3mm的匀质沥青条，达到封闭接缝口的目的。
⑥检查验收第一层卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔焊不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工。
⑦第一层卷材验收合格后，弹线铺贴第二层卷材，操作方法同第一层卷材。但必须注意上下层卷材不得相互垂直铺贴且上下两层卷材的接缝应错开，相邻两幅卷材及上下两层卷材错开1/3～1/2幅宽卷材。
⑧第二层卷材热熔满粘：施工时，将起始端卷材粘牢后，持火焰喷灯对着待铺的整卷卷材，使喷灯距卷材及基层加热处0.3～0.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，应加热均匀，不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量气泡），及时推滚卷材进行粘铺，后随一人施行排气压实工序。搭接缝的施工与第一层卷材的搭接缝相同。
待自检合格后报请监理及建设方按照国标《屋面工程防水技术规范》（GB50345-2004）及《屋面防水工程质量验收规范》（GB 50207-2002）验收，验收合格后方可进入下一道工序施工。
二、耐根系穿刺防水层
由于各种植物的根系都具有很强的穿刺能力，许多传统的防水材料均容易被植物的根系所穿透，从而导致屋面发生渗漏现象。为此，在种植屋面中，必须在一般的卷材或涂膜防水层之上，铺贴一道具有足够耐根系穿刺功能的材料作为耐根系穿刺的防水层。
本工程防水层设计采用：土工膜耐根穿刺防水卷材。
防水层施工完成后，应进行蓄水24 h检验，经检验确无渗漏后，应尽快铺设排水层、隔离过滤层、种植介质层的施工，并确保在进行上述施工中不得损坏防水层，以免留下渗漏隐患。
三、排水层
在耐根系穿刺防水层之上，应设置排水层，排水层应根据种植介质层的厚度和植物种类分别选用具有不同承载能力的塑料排水板、橡胶排水板或卵石等材料。
本工程宜选用专用的塑料排水板或橡胶排水板做排水层。排水层的作用是将通过过滤层的水，从排水层的空隙中汇集到泄水孔排除出去。
本工程排水设计采用：塑料排水板。
四、隔离过滤层
在排水层之上，应铺设单位面积质量不低于300g/m2的聚酯纤维或聚丙烯纤维土工布等材料作隔离过滤层，其目的是将种植介质层中因下雨或浇水后多余的水及时通过过滤后排除，以防止因积水而导致植物烂根和枯萎，同时可将种植介质材料保留下来，避兔发生流失。
本工程隔离过滤层设计采用：聚丙烯纤维土工布。
五、种植介质层
    种植介质是屋面种植的植物赖以生长的土壤层。
本工程种植介质层采用：200mm厚种植土。

六、 植物层
屋面一般宜种植耐干旱、抗虫害、生长快、绿期长的草坪。
本工程植物层采用：绿期长的草坪。
