华商·公园里三期(A地块）
模
板
工
程
施
工
方
案

编 制：
审 核：
审 批：

编制单位：自贡华兴建筑安装工程有限公司
编制日期： 2016年10月

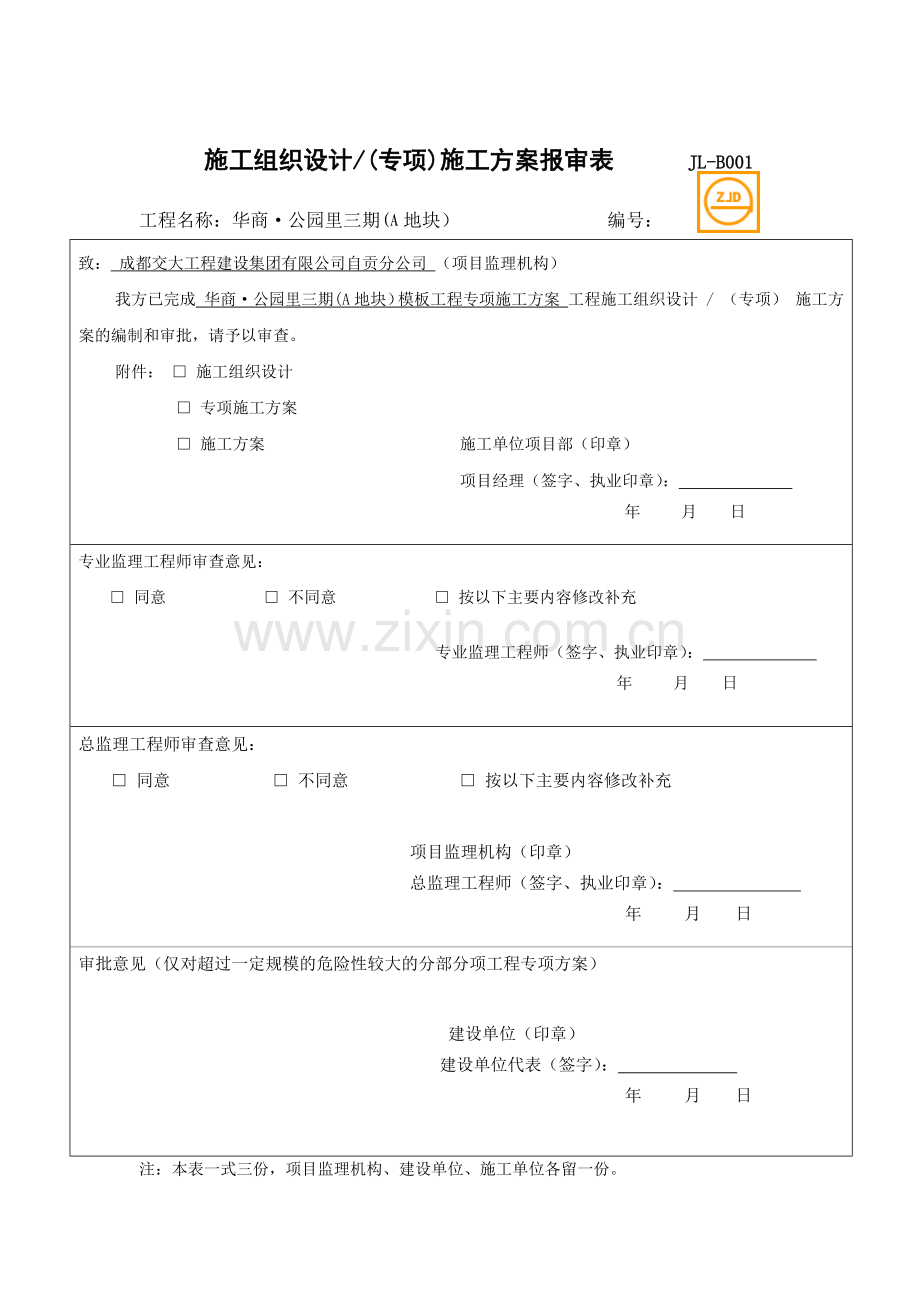

施工组织设计/(专项)施工方案报审表 JL-B001
工程名称：华商·公园里三期(A地块） 编号：
致： 成都交大工程建设集团有限公司自贡分公司 （项目监理机构）
我方已完成 华商·公园里三期(A地块）模板工程专项施工方案 工程施工组织设计 / （专项） 施工方案的编制和审批，请予以审查。
附件： □ 施工组织设计
□ 专项施工方案
□ 施工方案 施工单位项目部（印章）
项目经理（签字、执业印章）：
年 月 日
专业监理工程师审查意见：
□ 同意 □ 不同意 □ 按以下主要内容修改补充
专业监理工程师（签字、执业印章）：
年 月 日
总监理工程师审查意见：
□ 同意 □ 不同意 □ 按以下主要内容修改补充

项目监理机构（印章）
总监理工程师（签字、执业印章）：
年 月 日
审批意见（仅对超过一定规模的危险性较大的分部分项工程专项方案）

建设单位（印章）
建设单位代表（签字）：
年 月 日
注：本表一式三份，项目监理机构、建设单位、施工单位各留一份。

目 录
目录 1
一、工程概况 2
二、模板工艺流程及内架搭设形式 2
三、材料质量要求 2
四、模板工程施工准备 3
五、模板的配置 3
六、消防水池、电梯井、集水池模板的施工 3
七、主体模板的施工 4
八、变形缝部位剪力墙模板的施工 7
九、檐沟、空调隔板、阳台等处的装饰线条 8
十、变形缝部位剪力墙模板的施工 8
十一、模板的拆除 9
十二、注意事项 9
十三、质量保证措施 10
十四、安全保证措施 12

一、工程概况
华商·公园里三期（A区）工程，位于四川省自贡市南湖生态城B一14地块，交通方便。本工程建筑总面积118733.89 ㎡，由 8 栋（13、14、15、16、17、18、19、20号楼）高层组成。本工程建筑耐火等级13、14、15号楼为 2 级，17、18、19、20号楼为1级。结构类型框架-剪力墙结构。抗震设防烈度为 7 度，建筑合理使用年限50年。
15、16、17、18号楼地下室为1层；13、14、19、20号楼为地下室2层，其中地下2层为人防工程，挡土墙厚度为300㎜、320、250、 200 ㎜；首层板厚 180 ㎜。主体首层及以上层高为 m，楼层板厚 200mm、180mm、120mm等，主要梁断面为400×900、400×800、300×700、250×500、250×450、250×600 等。
本工程模板支撑系统：采用φ48钢管脚手架支撑系统。
二、模板工艺流程及内架搭设形式
1）地下室底板以下部分集水池、电梯井、地梁等采用模板施工；排水沟采用砖胎膜。
2）地下车库挡土墙及顶板模板施工工艺流程：
先搭满堂脚手架→立柱模、墙模、梁模、顶板模板→拆柱模、墙模→梁模、顶板模
3）标准层模板施工工艺流程：
先搭排架→立柱模、梁模、顶板模板→拆柱模→梁模、顶板模
三、材料质量要求
1、所有原材料进场需要合格证。
2、对钢管、扣件进场不仅要有合格证，而且还必须送检，达到合格要求才能使用。
3、木方断面须达到设计要求，且不腐烂，木质优良。
4、多层板必须达到18㎜厚，且必须锯开检查，检查其密实情况，强度要求是否达到要求。
四、模板工程施工准备
组织技术员、木工班组长认真学审图纸，编制模板配置施工图，为模板施工做好技术准备。
根据施工进度计划，确定标准层配制三套模板，以确保工程施工所需。
五、模板的配制
模板采用18厚优质九夹板作为模板面板，背枋用60×80木方，用φ12钢筋两头铰牙做对拉螺杆。
根据结构施工图纸按结构尺寸列出模板规格和数量进行配制。
对于楼梯、阳台、线条等形状较复杂的结构件可采用放大样方法配制模板。
配制模板尺寸时要考虑模板拼装接合需要，适当加长或缩短某一部分长度，还应遵守边模包底模的原则。梁模与柱模连接处应考虑模板吸湿后长向膨胀的影响，下料尺寸一般就略为缩短，使砼浇筑后不致嵌入柱内。
模板拼制时，板边要找平刨直，接缝严密，不得漏浆，木方上有疵病的部位，应截去，钉子的长度应为木板厚度的1.5～2.5倍。每块木板与木档相叠处至少钉2个钉子，第二块板的钉子要向第一块模板方向斜钉，使拼缝严密。
模板长向拼缝宜采用错开布置，以增加模板整体刚度。
根据模板配制图预留出预埋铁件及预留洞的位置，在大房间边角应留1—2个20×20cm斜洞，以便下层的钢管能快速顺利、安全的传到上层。
对配制好的模板应在其反面编号并分清规格，使用部位，分别堆放保管，以免错用。
柱、墙模板应弹出其中心线，以便模板安装后校正。
六、消防水池、电梯井、集水池模板的施工
1、电梯井、消防水池采用采用钢木组合式模板施工，墙面采用18厚优质九夹板和60×80木方制作，采用φ48钢管、扣件、φ14螺杆作为支撑和固定系统。
2、集水池采取单面模板制安。
3、地下车库排水沟用240厚砖墙M5水泥砂浆砌筑。
七、主体模板的施工
本工程均采用钢木组合式模板施工，墙、梁、柱、板模板选用18厚优质九夹板和60×80木方制作，采用φ48钢管、扣件、φ12螺杆作为支撑和固定系统。
1、柱模板
80×60杉枋
18厚木模板
`
φ12螺杆
φ48钢管箍，@500
φ48钢管箍，@500
80×60杉枋
φ12对拉螺杆、蝴
蝶扣、螺帽紧固
立面图
1
1
1-1
柱模板用18厚优质九夹板作为模板面板，60×80木方作立枋，根据截面尺寸配制而成的的定尺模板，立枋间距200㎜，柱箍用φ48钢管和φ12螺杆组合而成。柱模板安装设“＃”形抱箍和螺栓拉紧紧固，柱内设一道对拉穿心螺杆，螺杆外套φ20塑料管，螺杆可重复周转使用，柱箍间距500㎜，为保证柱模的侧向刚度，柱四周用活动钢顶撑顶牢。在模板砼初凝前预埋φ6钢筋作为钢管斜撑的支撑点。

柱模板安装图
待柱头内杂物清理干净，钢筋验收合格并做好隐蔽手续后，方可安装柱模，柱脚采用木方定位方法：即砼初凝前在柱边大约5㎝处埋设钢筋，待终凝后安装60×80木方，木方的内边与柱边线平齐，并根据钢筋上所提供的水平进行拉线找平，若木方与混凝土有空隙，先用小木块垫好，待钉牢后，由泥工用同柱混凝土配合比相同的砂浆批灰，嵌缝严密（防止部分板面不平导致混凝土浇筑时柱脚漏浆）。但应注意勿使座灰砂浆进入柱内，用30×30角铁离柱模下脚四周钉牢，模板就位后正好与柱边平齐。
2、墙模板
墙主要为筒体和挡土墙，墙模用18厚优质九夹板制作，背枋为60×80，间距200，围檩用φ48钢管和φ14螺栓组成。围檩间距上、下道离楼面250，中间400所有螺栓外穿φ20塑料套管，螺栓可重复周转使用，（地下室采用止水螺栓）螺栓纵向间距为400，横向间距为600。为保证墙模的侧向刚度，墙四周采用活动支撑顶牢，钢管顶撑下脚采用砼初凝前预埋钢筋加以固定。
待墙筋验收合格并办好隐签手续后，即进行墙模的安装，对墙脚的施工同柱采用木方定位方法，外侧模板及核心筒部位下脚的施工同柱外边模板的施工，采用预埋螺杆的方法。
对楼梯间核心筒部位模板的安装轴线，垂直度应加强复核控制，防止造成筒体墙体错台。

地下室剪力墙支模图

电梯井支模图
3、梁、板模板
（1）梁板模的施工：
梁板模使用的材料同上，地车库和标准层均采用排架搭设。
（2）排架搭设：所有梁部位梁宽500㎜处纵向（梁方向为纵向）间距为800㎜，横向间距500㎜，梁下加承重杆一道；梁宽350㎜及以下排架纵向 800㎜，横向800㎜，所有主梁下部排架均应加扫地杆，排架与柱墙用钢管顶牢，并加剪刀撑，板部位排架间距一律为1000×1000㎜。
（3）当梁板跨度超过4M时，梁应按2‰起拱，板按1‰起拱。
4、楼梯模板
本工程主要采用板式楼梯。由于剪力墙采用定型大模板施工，故筒内楼梯采用预埋梯口梁盒（或预留钢筋）、预留板钢筋、滞后结构一层的方式施工。斜板下设两排立杆，纵向间距1000，每2根立杆设置一道斜撑，如图所示。

楼梯支模示意图

1-1剖面图

水平杆步高1500,离地面150高设置纵横向交圈扫地杆。
八、变形缝部位剪力墙模板的施工
变形缝处两边为剪力墙，模板采用大模板，统一配制，用18厚优质九夹板做面板，60×80木枋作背枋，拼合成剪力墙所需面积，然后根据螺杆的纵横向间距弹出“十”字线，用φ14钻头在十字交叉点进行打眼，模板应大小相同，孔眼一致，背枋的间距一致。
为增强砼成型观感，增加模板的周转次数，及拆除模板方便，模板配制后，在模板面蒙一层铁皮。
九、檐沟、空调隔板、阳台等处的装饰线条
对于装饰线条，可利用夹板做成定型模板，编号重复使用。
十、模板的验收
1、模板及其支架必须符合下列规定：
（1）保证工程结构和构件各部分形状尺寸和相互位置的正确，必须要符合图纸设计要求。
（2）具体足够的承载能力，刚度和稳定性，能可靠承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载。
（3）构造应简单、装拆方便，并便于钢筋的绑扎、安装和砼的浇筑、养护等要求。
（4）模板的接缝应严密，不得漏浆。
2、模板与砼的接触面应涂隔离剂（脱模剂），对油质类等影响结构或妨碍装饰工程施工的隔离剂不宜采用，严禁隔离剂沾污钢筋与砼接槎处。
3、模板安装后允许偏差：
a、轴线偏差5㎜；
b、底模上表面标高±5；
c、柱、墙、梁截面尺寸+4，-5；
d、相邻两板表面高低差2㎜；
e、表面平整（2M长度上）5㎜；
f、层高垂直全高≤5M时6㎜；全高＞5M时8㎜。
4、预留孔洞及预埋件偏差应符合规范要求。
5、模板验收时，应由项目工程师带队，施工、质检、安全等人员全部到现场参加验收，合格后方可进行下道工序施工。

十一、模板的拆除
防水砼不宜过早拆模，一般需7天后方可拆模，且控制砼表面与环境温差不超过25℃，拆模时应注意勿使模板的防水砼结构受损，不承重构件的侧模应在砼强度能保证其表面及棱角不因拆模而受到损坏，（砼强度大于1N/㎜）方可拆除；承重模板应在砼达到下列强度以后，方能拆除（按设计强度等级的百分率计）
板：跨度为2M及小于2M ≥50%
跨度大于2M至8M ≥75%
梁：跨度为8M及小于8M ≥75%
跨度大于8M ≥100%
悬臂构件： ≥100%
承重模板拆除应以项目工程师开出的拆模通知为准，对已拆除模板及支架的结构，应在砼强度达到设计要求后，才允许承受全部计算荷载，施工中不得超载使用，严禁堆放过量建筑材料，当承受施工荷载大于设计荷载时，必须经核算加设临时支撑。拆除顺序拆柱模、墙模→拆梁模→拆板模。
十二、注意事项
1、浇筑时，应派责任心较强的木工看护模板，如量较大，应多设人员看护，发现爆模或支撑下沉等现象应立即停止浇筑，并采取紧固措施，若爆模或支撑下沉变形严重时，应通知项目部有关负责人到现场提示方案，并及时采取补救措施。
2、浇筑时，看模人应勤检查，浇筑现场负责人应加强抽查，以便做到有问题尽早发现，尽早解决。
3、浇筑时，加强振捣工人的技术素质培训，遵循砼操作规程，严禁振动棒抵触模板，使模板变形。
4、在现浇面上模板严禁集中堆放。
5、脚手架钢管不应放在现浇板上，只允许放在脚手架上。
6、多余的模板应即时清理干净，用塔吊从楼面上吊下来，集中堆放在指定的地方，以利于现场文明施工。
7、模板拆除后，模板上的铁钉应及时拔除，以免铁钉扎伤脚。
十三、质量保证措施
1、执行质量目标管理，模板分项力争多创优良，实测测点合格率90%以上，应加强对原材料、半成品、成品的检查验收及管理工作。
2、严格按照设计图纸施工，按施工规范施工，按施工方案施工，认真履行模板分项技术交底程序，将设计变更、操作规程、施工工艺、技术要求、技术措施和质量标准向各级施工人员进行详细的讲解交底，让作业人员真正了解各项技术要求。
3、对模板分项工程施工必须坚持“三检制”层层把关，不合格一律返工。
4、保证工程结构构件部分形状尺寸和相互位置的正确。
5、控制好轴线、标高，不同种类的模板、支撑体系，应具备足够的强度，刚度和稳定性。
6、模板安装后应仔细检查和各部位构件是否牢固，在浇筑砼过程中要经常检查，若发现变形，松动等现象要及时修整加固。
7、固定在模板上的预埋件和预留洞均不得遗漏，安装必须牢固，位置准确。
8、模板拆除的顺序和方法，应按照配板设计的规定进行，遵循先支后拆，先非承重部位，后承重部位以及自上而下的原则，拆模时严禁用大锤和撬棍硬砸硬撬。
9、模板安装质量检查表

模板安装工程检验批质量验收记录表
GB50204-2002
（Ⅰ）

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、立柱位置和垫板
第4.2.1条

2
避免隔离剂沾污
第4.2.2条

一般项目
1
模板安装的一般要求
第4.2.3条

2
用作模板地坪、胎膜质量
第4.2.4条

3
模板起拱高度
第4.2.5条

4
预埋件、预留孔允许偏差
预埋钢板中心线位置（㎜）
3

预埋管、预留孔中心线位置（㎜）
3

插筋
中心线位置（㎜）
5

外露长度（㎜）
+10,0

预埋螺栓
中心线位置（㎜）
2

外露长度（㎜）
+10,0

预留洞
中心线位置（㎜）
10

尺寸（㎜）
+10,0

5
模板安装允许偏差
轴线位置（㎜）
5

底模上表面标高（㎜）
±5

截面内部尺寸（㎜）
基础
±10

柱、墙、梁
+4,-5

层高垂直度（㎜）
不大于5m
6

大于5m
8

相邻两板表面高低差（㎜）
2

表面平整度（㎜）
5

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
说明：1.主控项目：①安装现浇结构的上层摸板及其支架时，下层楼板应具有承受上层荷载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。对照设计观察检查。②涂刷模板隔离剂时，不得沾污钢板和混凝土接搓处。观察检查。2。一般项目：①模板安装的一般要求。观察检查。模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，模板内无积水。模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。浇筑混凝土前，模板内的杂物应清理干净。对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。②用做模板的地坪、胎膜等应平整光洁，不得产生影响构件质量的下沉。裂缝、起砂或起鼓。观察检查。③对跨度不小于4m的现浇钢筋混凝土现浇楼面，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1‰~‰。水准仪、拉线和尺量检查。④固定在模板上的预埋件。预留孔和预留洞均不得遗漏，且应安装牢固，其偏差符合规定。尺量检查。⑤现浇结构模板安装的偏差符合规定。经纬仪、水准仪、2m靠尺和塞尺、拉线和尺量检查。

十四、安全保证措施
1、进入施工现场人员必须戴好安全帽，高空作业必须正确佩戴安全带，并应系牢。
2、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。
3、安装与拆除5M以上的模板，应搭脚手架，并设防护栏杆，防止上、下在同一垂直面操作。
4、对4米以上的排架及悬挑结构模板支撑稳定性、刚度、强度应作重点安全检查，不符合规定要求一律不准进行下道工序施工。
5、高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。
6、二人抬运模板时要互相配合，协同工作。传递模板、工具应用运输工具或绳系牢后升降，不得乱抛，模板、配件、木方严禁从高处掷下，高空拆除模板时，应有专人指挥，并在下面标出工作面，用绳子和红白旗加以围护，暂停人员过往。
7、支撑、牵杠等不得搭在门框和脚手架上，通道中间的斜撑，拉杆等应设在1.8M高以下。
8、支模过程中，如需中途停歇，应将支撑搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。
9、楼板上有预留洞者，应在安装后将洞口盖好，混凝土板上预留洞，应在模板拆除后即将洞口盖好。
10、拆除模板一般用长撬棒，人不许站在正在拆除的模板下口，在拆除楼梯模板时，要注意整快模板掉下，拆模人员要站在门洞外拉支撑，防止模板突然全部掉落伤人。
11、装拆模板时，作业人员要站立在安全地点进行操作，防止上、下在同一垂直面工作，操作人员要主动避让掉物，增强自我保护和相互保护的安全意识。
12、拆模时，必须一次性拆清，不得留下无支撑模板，操作人员应站在安全处，以免发生安全事故，待该片（段）模板全部拆除后，方准将模板配件、支架等及时清理，堆放整齐。
13、拆下的模板配件等严禁抛扔，要有人接应传递，按指定点堆放，并做到及时清理，维修和涂刷隔离剂，以备待用。

模板支撑架计算书
参数信息：
1.脚手架参数
横向间距或排距(m)：1.20；纵距(m)：1.20；步距(m)：1.70～1.80；
立杆上端伸出至模板支撑点长度(m)：0.10；脚手架搭设高度(m)：3.0；
采用的钢管(mm)：Ø48.3×3.6（计算采用3.2）；
扣件连接方式：双扣件，考虑扣件的保养情况，扣件抗滑承载力系数：0.80；
板底支撑连接方式：40mm×80mm方木支撑，间距300mm；
钢材弹性模量E=206×103（N/mm2）；钢管抗压强度设计值[f]=205.0 N/mm2
钢管截面惯性矩I=11.357×104mm4，截面抵抗矩W=4.732×103mm3。
2.荷载参数
(1)模板及木楞自重标准值(kN/m2)：0.350；荷载分项系数γi=1.2
(2)混凝土与钢筋自重标准值(kN/m3)：板26.0；γi=1.2
(3)施工人员及设备均布荷载标准值(kN/m2)；γi=1.4
a.计算模板时取2.50；
b.计算支撑小楞构件时取1.5；
c计算支架立柱时取1.0；
(4)砼振捣时产生的荷载标准值(kN/m2) ：水平模板2.0；垂直面模板4.0；γi=1.4
(5)倾倒砼产生的荷载标准值取：2KN/m2；γi=1.4
3.木方参数
木方弹性模量E(N/mm2)：9.5×103；木方抗弯强度设计值(N/mm2)：13.000；
木方抗剪强度设计值(N/mm2)：1.400；木方的间隔距离(mm)：300.000；
木方的截面宽度(mm)：40.00；木方的截面高度(mm)：80.00；

图2 楼板支撑架荷载计算单元
支撑模板的方木的计算：
方木按照简支梁计算，其截面抵抗矩W和惯性矩I分别为：
W=bh2/6=4.0×8.02/6 = 42.67cm3；
I= bh3/12=4.0×8.03/12 =170.67cm4；

方木楞计算简图
1.荷载的计算：
(1)钢筋混凝土板自重(kN/m)：
q1= 26.00×0.30×0.100 = 0.78 kN/m；
(2)模板的自重线荷载(kN/m)：
q2= 0.350×0.30 = 0.105kN/m ；
(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：
p1 =(1.5+2.0)×1.00×0.30=1.05kN；
2.方木抗弯强度验算：
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下：

均布荷载 q = 1.2×(0.78+0.105) = 1.062 kN/m；
集中荷载 p = 1.4×1.05=1.47kN；
最大弯距 M = Pl/4 + ql2/8 = 1.47×1.0 /4 + 1.062×1.02/8 = 0.500kN.m；
方木的最大应力值 σ= M / W =0.500×106 /（42.67×103）=11.718N/mm2；
方木抗弯强度设计值 [f]=13.0 N/mm2；
∴ σ<[f]，满足要求。
3.方木抗剪验算：
最大剪力的计算公式如下：
V = ql/2 + P/2
截面抗剪强度必须满足：
T = 3 V /（2bh）< [T]
其中最大剪力： V = 1.062×1.0/2 + 1.47/2 = 1.266 kN；
方木受剪应力计算值 T = 3×1.266×103/(2×40.0×80.0) = 0.593 N/mm2；
方木抗剪强度设计值 [T] = 1.400 N/mm2；
∴ T< [T]，满足要求。
4.方木挠度验算：
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下：

均布荷载：q = 1.2（q1 + q2）= 1.062kN/m；
集中荷载：p = 1.4P1=1.47 kN；
方木最大挠度计算值：Vmax= 1470×1000.03 /( 48×9500.0×170.67×104) +5×1.062×1000.04/(384×9500.0×170.67×104)=2.742 mm；
方木最大允许挠度值：[V]= 1000.0/250=4.0mm；
∴Vmax < [V]，满足要求
支撑木方的钢管的计算：
支撑钢管按照集中荷载作用下的三跨连续梁计算；
集中荷载P取纵向板底支撑传递力，P =1.062×1.0 + 1.47 =2.532 kN；

支撑钢管计算简图

最大弯矩 Mmax = 0.267PL=0.267×2.532×1.0=0.676 kN.m ；
最大挠度 Vmax = 1.883PL3/（100EI）=4.768mm；
最大支座力 Nmax = 1.267P +1.000P=5.74kN ；
钢管最大弯曲应力 σ=M/W=0.676×106/4732.0=142.86N/mm2 ；
钢管抗压强度设计值 [f]=205.0 N/mm2；
∴ σ< [f],满足要求。
支撑钢管的最大挠度Vmax小于1000.0/150与10 mm,满足要求。
扣件抗滑移的计算：
双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN。
纵向或横向水平杆传给立杆的竖向作用力设计值 R= Nmax=5.74 kN；
∴R < 12.80 kN，双扣件抗滑承载力的设计计算满足要求!
模板支架立杆荷载标准值(轴力)：
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：
(1)脚手架的自重(kN)：NG1 = 0.116×9.5 = 1.102kN；
(2)模板的自重(kN)：NG2 = 0.350×1.0×1.0 = 0.350 kN；
(3)钢筋混凝土楼板自重(kN)： NG3 = 26.0×0.1×1.0×1.00 = 2.6 kN；
经计算得到，静荷载标准值 NG = NG1+NG2+NG3 =4.052 kN；
2.活荷载为施工荷载标准值、振捣和倾倒混凝土时产生的荷载。
活荷载标准值 NQ = (1.0+2.0+2.0 )×1.0×1.0 = 5.0 kN；
3.不考虑风荷载时,立杆的轴向压力设计值计算
N = 1.2NG + 1.4NQ = 11.862 kN；
立杆的稳定性计算：
立杆的稳定性计算公式：

其中 N——立杆的轴心压力设计值(kN) ：N =5.658 kN；
φ——轴心受压立杆的稳定系数,由长细比 lo/i 查表得到；
i——计算立杆的截面回转半径(cm) ：i = 1.58 cm；
A——立杆净截面面积(cm2)：A = 4.502cm2；
W——立杆净截面模量(抵抗矩)(cm3)：W=4.732cm3；
σ——钢管立杆最大应力计算值 (N/mm2)；
[f]——钢管立杆抗压强度设计值 ：[f] =205.0 N/mm2；
l0——计算长度 (m)；l0 = h+2a
k1——计算长度附加系数，取值为1.155；
u——计算长度系数，参照《扣件式规范》表5.3.3；u = 1.70；
a——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.10 m；
上式的计算结果：
立杆计算长度l0 = h+2a = 1.500+0.10×2 = 1.7 m；
l0/i =1.7×103/ 15.8 = 107.6；
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数φ= 0.537 ；
钢管立杆的最大应力计算值；σ=5.658×103/（0.537×450.2）= 23.4 N/mm2；
∴ σ< [f] = 205.000 N/mm2，立杆稳定性满足要求。

标准层剪力墙模板计算书
墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB50009-2012)、《混凝土结构设计规范》GB50010-2010、《钢结构设计规范》(GB50017-2003)等规范。
墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；
一、参数信息
1.基本参数
次楞(内龙骨)间距(mm):200mm；穿墙螺栓水平间距(mm):600mm；
主楞(外龙骨)间距(mm):400mm；穿墙螺栓竖向间距(mm):400mm；
对拉螺栓直径(mm):M14；
2.主楞信息
龙骨材料:钢楞；截面类型：圆形钢管48×3.0
截面惯性矩I(cm4):10.78cm4；截面抵抗矩W(cm3):4.49cm3；
主楞肢数:1；
3.次楞信息
龙骨材料:木楞；截面类型:矩形；
宽度(mm):60mm；高度(mm):80mm；
次楞肢数:2；
4.面板参数
面板类型:胶合面板；面板厚度(mm):18.00mm；
面板弹性模量(N/mm2):9500.00N/mm2；
面板抗弯强度设计值fc(N/mm2):13.00N/mm2；
面板抗剪强度设计值(N/mm2):1.50N/mm2；
5.木方参数
方木抗弯强度设计值fc(N/mm2):130.00N/mm2；方木弹性模量E(N/mm2):9500.00N/mm2；
方木抗剪强度设计值ft(N/mm2):1.50N/mm2；
钢楞弹性模量E(N/mm)2:210000N/mm2；钢楞抗弯强度设计值fcN/mm2:205N/mm2；

墙模板设计简图

二、墙模板荷载标准值计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:

其中γ--混凝土的重力密度，取24.00kN/m3；
t--新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；
T--混凝土的入模温度，取20.00℃；
V--混凝土的浇筑速度，取2.50m/h；
H--模板计算高度，取3.00m；
β1--外加剂影响修正系数，取1.20；
β2--混凝土坍落度影响修正系数，取1.15。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；
分别为65.83kN/m2、72.00kN/m2，取较小值65.83kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值F1=65.83kN/m2；
倾倒混凝土时产生的荷载标准值F2=2.00kN/m2。
三、墙模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。按规范规定，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。

面板计算简图
1.抗弯强度验算
跨中弯矩计算公式如下:

其中，M--面板计算最大弯距(N.mm)；
l--计算跨度(内楞间距):l=200.0mm；
q--作用在模板上的侧压力线荷载，它包括:
新浇混凝土侧压力设计值q1:1.2×65.83×0.40×0.9=28.44kN/m，其中0.90为按《施工手册》取的临时结构折减系数。
倾倒混凝土侧压力设计值q2:1.4×2.00×0.40×0.9=1.01kN/m；
q=q1+q2=28.44+1.01=29.45kN/m；
面板的最大弯距：M=0.1×29.45×200.0×200.0=1.18×105N.mm；
按以下公式进行面板抗弯强度验算：

其中，σ--面板承受的应力(N/mm2)；
M--面板计算最大弯距(N.mm)；
W--面板的截面抵抗矩:

b:面板截面宽度，h:面板截面厚度；
W=400×18×18/6=0.22×105mm3；
f--面板截面的抗弯强度设计值(N/mm2)；f=13.00N/mm2；
面板截面的最大应力计算值：σ=M/W=1.18×105/0.22×105=5.35N/mm2；
面板截面的最大应力计算值σ=5.35N/mm2小于面板截面的抗弯强度设计值[f]=13.00N/mm2，满足要求！
2.抗剪强度验算
计算公式如下:

其中，V--面板计算最大剪力(N)；
l--计算跨度(竖楞间距):l=200.0mm；
q--作用在模板上的侧压力线荷载，它包括:
新浇混凝土侧压力设计值q1:1.2×65.83×0.40×0.9=28.44kN/m；
倾倒混凝土侧压力设计值q2:1.4×2.00×0.40×0.9=1.01kN/m；
q=q1+q2=28.44+1.01=29.45kN/m；
面板的最大剪力：V=0.6×29.45×200.0=3534N；
截面抗剪强度必须满足:

其中，τ--面板截面的最大受剪应力(N/mm2)；
V--面板计算最大剪力(N)：V=3534N；
b--构件的截面宽度(mm)：b=400mm；
hn--面板厚度(mm)：hn=18.0mm；
fv--面板抗剪强度设计值(N/mm2)：fv=13.00N/mm2；
面板截面的最大受剪应力计算值:T=3×3534/(2×400×18.0)=0.74N/mm2；
面板截面抗剪强度设计值:[fv]=1.50N/mm2；
面板截面的最大受剪应力计算值T=0.74N/mm2小于面板截面抗剪强度设计值[T]=1.50N/mm2，满足要求！
3.挠度验算
根据规范，刚度验算采用标准荷载，同时不考虑振动荷载作用。
挠度计算公式如下:

其中，q--作用在模板上的侧压力线荷载:q=65.83×0.4=26.33N/mm；
l--计算跨度(内楞间距):l=200mm；
E--面板的弹性模量:E=9500N/mm2；
I--面板的截面惯性矩:I=40×1.8×1.8×1.8/12=19.44cm4；
面板的最大允许挠度值:[ω]=0.80mm；
面板的最大挠度计算值:ω=0.677×26.33×2004/(100×9500×1.944×105)=0.152mm；
面板的最大挠度计算值:ω=0.152mm小于等于面板的最大允许挠度值[ω]=0.80mm，满足要求！
四、墙模板内外楞的计算
(一).内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
本工程中，内龙骨采用木楞，截面惯性矩I和截面抵抗矩W分别为:
截面类型为矩形
内矩形截面抵抗矩W=64.00cm3
