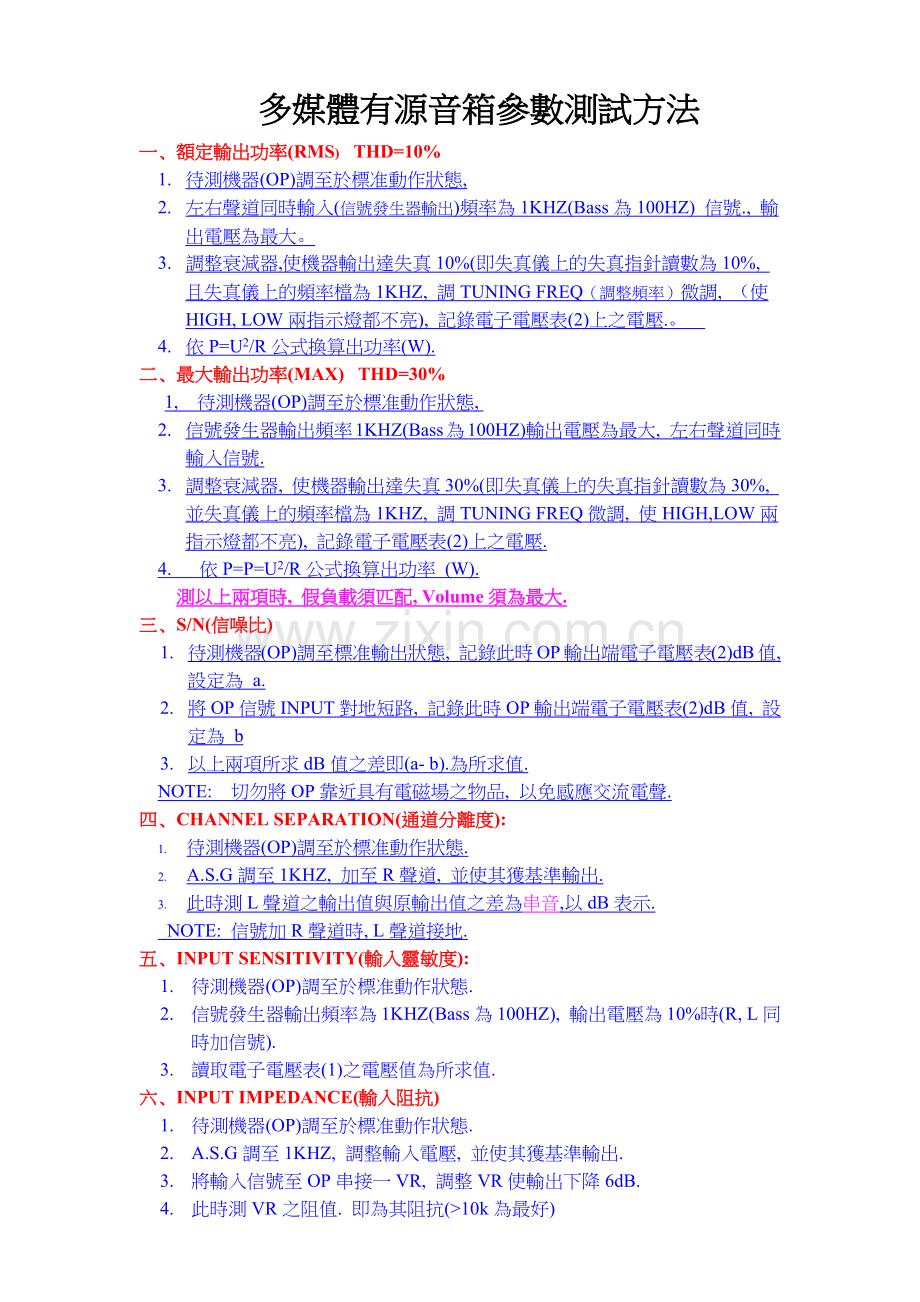

多媒體有源音箱參數測試方法
一﹑額定輸出功率(RMS) THD=10%
1. 待測機器(OP)調至於標准動作狀態,
2. 左右聲道同時輸入(信號發生器輸出)頻率為1KHZ(Bass為100HZ) 信號., 輸出電壓為最大。
3. 調整衰減器,使機器輸出達失真10%(即失真儀上的失真指針讀數為10%, 且失真儀上的頻率檔為1KHZ, 調TUNING FREQ（調整頻率）微調, （使HIGH, LOW兩指示燈都不亮), 記錄電子電壓表(2)上之電壓.。
4. 依P=U2/R公式換算出功率(W).
二﹑最大輸出功率(MAX) THD=30%
1, 待測機器(OP)調至於標准動作狀態,
2. 信號發生器輸出頻率1KHZ(Bass為100HZ)輸出電壓為最大, 左右聲道同時輸入信號.
3. 調整衰減器, 使機器輸出達失真30%(即失真儀上的失真指針讀數為30%, 並失真儀上的頻率檔為1KHZ, 調TUNING FREQ微調, 使HIGH,LOW兩指示燈都不亮), 記錄電子電壓表(2)上之電壓.
4. 依P=P=U2/R公式換算出功率 (W).
測以上兩項時, 假負載須匹配, Volume須為最大.
三﹑S/N(信噪比)
1. 待測機器(OP)調至標准輸出狀態, 記錄此時OP輸出端電子電壓表(2)dB值, 設定為 a.
2. 將OP信號INPUT對地短路, 記錄此時OP輸出端電子電壓表(2)dB值, 設定為 b
3. 以上兩項所求dB值之差即(a- b).為所求值.
NOTE: 切勿將OP靠近具有電磁場之物品, 以免感應交流電聲.
四﹑CHANNEL SEPARATION(通道分離度):
1. 待測機器(OP)調至於標准動作狀態.
2. A.S.G調至1KHZ, 加至R聲道, 並使其獲基準輸出.
3. 此時測L聲道之輸出值與原輸出值之差為串音,以dB表示.
NOTE: 信號加R聲道時, L聲道接地.
五﹑INPUT SENSITIVITY(輸入靈敏度):
1. 待測機器(OP)調至於標准動作狀態.
2. 信號發生器輸出頻率為1KHZ(Bass為100HZ), 輸出電壓為10%時(R, L同時加信號).
3. 讀取電子電壓表(1)之電壓值為所求值.
六﹑INPUT IMPEDANCE(輸入阻抗)
1. 待測機器(OP)調至於標准動作狀態.
2. A.S.G調至1KHZ, 調整輸入電壓, 並使其獲基準輸出.
3. 將輸入信號至OP串接一VR, 調整VR使輸出下降6dB.
4. 此時測VR之阻值. 即為其阻抗(>10k為最好)

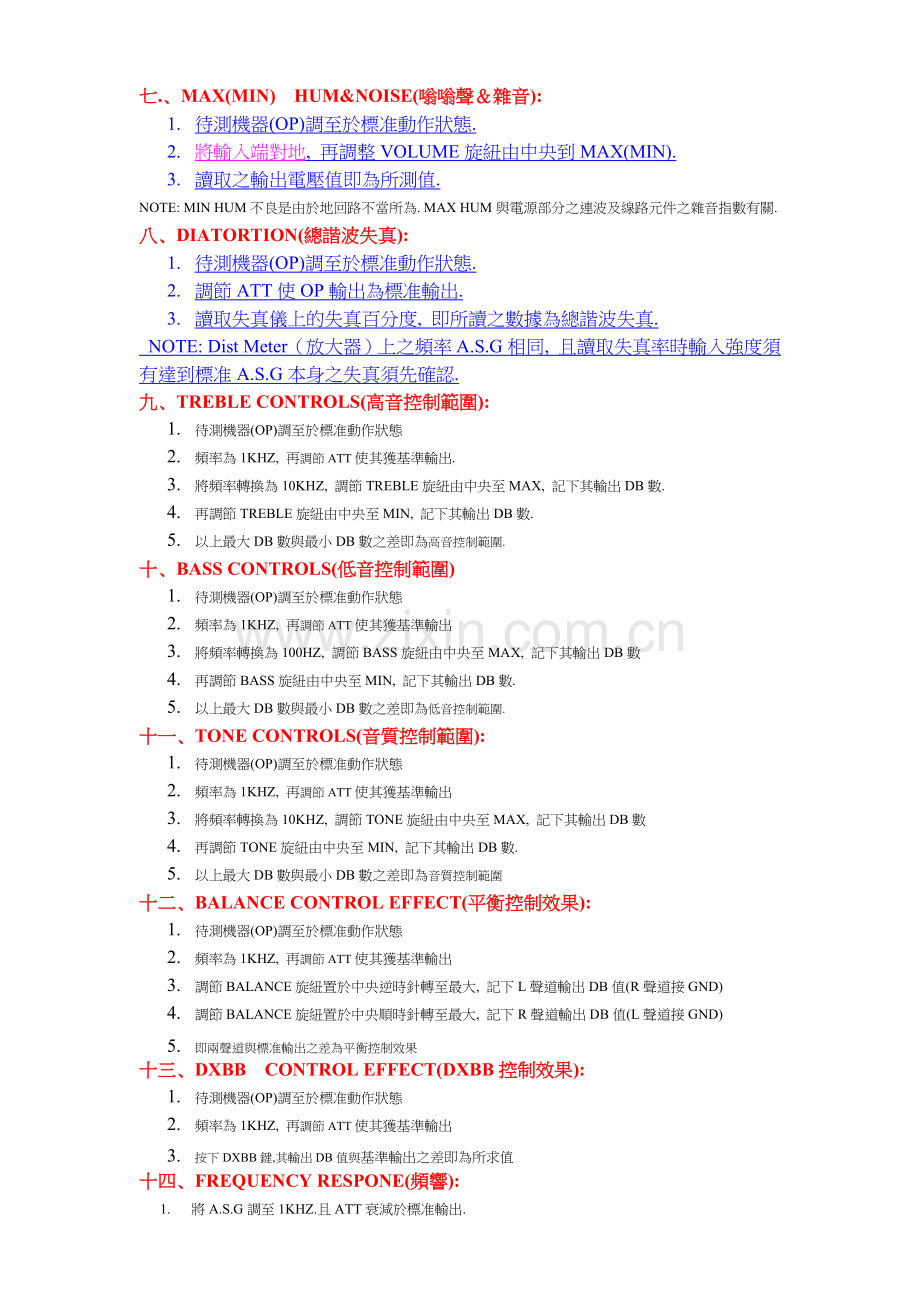

七.﹑MAX(MIN) HUM&NOISE(嗡嗡聲＆雜音):
1. 待測機器(OP)調至於標准動作狀態.
2. 將輸入端對地, 再調整VOLUME旋紐由中央到MAX(MIN).
3. 讀取之輸出電壓值即為所測值.
NOTE: MIN HUM不良是由於地回路不當所為. MAX HUM與電源部分之連波及線路元件之雜音指數有關.
八﹑DIATORTION(總諧波失真):
1. 待測機器(OP)調至於標准動作狀態.
2. 調節ATT使OP輸出為標准輸出.
3. 讀取失真儀上的失真百分度, 即所讀之數據為總諧波失真.
NOTE: Dist Meter（放大器）上之頻率A.S.G相同, 且讀取失真率時輸入強度須有達到標准A.S.G本身之失真須先確認.　
九﹑TREBLE CONTROLS(高音控制範圍):
1. 待測機器(OP)調至於標准動作狀態
2. 頻率為1KHZ, 再調節ATT使其獲基準輸出.
3. 將頻率轉換為10KHZ, 調節TREBLE旋紐由中央至MAX, 記下其輸出DB數.
4. 再調節TREBLE旋紐由中央至MIN, 記下其輸出DB數.
5. 以上最大DB數與最小DB數之差即為高音控制範圍.
十﹑BASS CONTROLS(低音控制範圍)
1. 待測機器(OP)調至於標准動作狀態
2. 頻率為1KHZ, 再調節ATT使其獲基準輸出
3. 將頻率轉換為100HZ, 調節BASS旋紐由中央至MAX, 記下其輸出DB數
4. 再調節BASS旋紐由中央至MIN, 記下其輸出DB數.
5. 以上最大DB數與最小DB數之差即為低音控制範圍.
十一﹑TONE CONTROLS(音質控制範圍):
1. 待測機器(OP)調至於標准動作狀態
2. 頻率為1KHZ, 再調節ATT使其獲基準輸出
3. 將頻率轉換為10KHZ, 調節TONE旋紐由中央至MAX, 記下其輸出DB數
4. 再調節TONE旋紐由中央至MIN, 記下其輸出DB數.
5. 以上最大DB數與最小DB數之差即為音質控制範圍
十二﹑BALANCE CONTROL EFFECT(平衡控制效果):
1. 待測機器(OP)調至於標准動作狀態
2. 頻率為1KHZ, 再調節ATT使其獲基準輸出
3. 調節BALANCE旋紐置於中央逆時針轉至最大, 記下L聲道輸出DB值(R聲道接GND)
4. 調節BALANCE旋紐置於中央順時針轉至最大, 記下R聲道輸出DB值(L聲道接GND)
5. 即兩聲道與標准輸出之差為平衡控制效果
十三﹑DXBB CONTROL EFFECT(DXBB控制效果):
1. 待測機器(OP)調至於標准動作狀態
2. 頻率為1KHZ, 再調節ATT使其獲基準輸出
3. 按下DXBB鍵,其輸出DB值與基準輸出之差即為所求值
十四﹑FREQUENCY RESPONE(頻響):
1. 將A.S.G調至1KHZ.且ATT衰減於標准輸出.
2. 調節A.S.G上TUN由高頻向低頻旋轉, 使其下降3 dB. 此時A.S.G上標示頻率為低頻頻率響應.
3. 將TUN還原為基準輸出向高頻旋轉, 使其下降3 dB. 此時A.S.G上標示頻率為高頻頻率響應.
NOTE: A.S.G改變頻率時, 須保持信號水準之平穩, 不可變動.
十五﹑頻響: (即頻率失真或頻率特性)
指OP或YL對各頻率信號的放大量或重放聲壓的不均勻性, 以DB表示.應在20~2K±1DB以上.
展寬OP頻率響應的措施:
1. 加一定的負反饋.
2. 用級間直接藕合或選用優質的藕合電容.
3. 選用Ft≦60MHZ的功率管.增設射隨器緩沖推動級,
4. 採用DC化的優秀電路.
5. 改進輸出變壓器的繞制工藝. 通帶不平度=20Lg[Uo/(Uo-Δuo)]Db
十六﹑信噪比:
指OP額定輸出U與輸出噪聲電壓的比值,(對數) S/N≧90DB OP噪聲來源: 1.電源
2. 空間
3.GND
方法: 先測 額定輸出Uo,後撤去信號源,在OP輸入端並接一隻600Ω電阻.此時電壓表指示的值為Un.
S/N=20Lg(Uo/Un)Db
提高信噪比的方法:
1 適當減低信號源的輸出內阻,
2. 用高性能的穩壓電源,
3. 各放大器盡可能單獨或並聯供電.
4 區分模擬GND與數字GND,
5. 合理布線,使輸入信號線盡可能短,超過4CM要遮罩.
6. 給電源TRANSFORME加遮罩, 接濾波器
十七﹑瞬態響應: 指音嬪設備對遂發信號或脈沖信號的跟隨與響應能力.
用示波器觀察的方法: INPUT為方波信號,觀察其輸出信號前沿上升至額定值所需的時間.用V/us表示, 越大越好.
改善方法:
1. 用線性好的優秀電路, Ft≧60MHZ
2. 選擇或調整OP的滯後或超前補償C.
3. 適當加環路負反饋降低OP的輸出電阻.
十八﹑諧波失真:
指信號通過音頻設備後,新增加的諧波成份. THD＜0.05%
降低OP諧波失真的方法:
1. 加適當的電壓和電流負反饋.
2. 選用Ft較高, 線性好的放大器件.
3. 提高各級對管參數的一致性或對稱性.
4. 採用甲類放大, 選用優秀在電路, 如, 差分放大, 全互補電路
5. 提高電源功率儲備.
十九﹑互調失真:
指兩個不同頻率的信號通過OP或YL放聲時互相調制而產生的和頻與差頻以及各次諧波組合產生的和頻與差頻信號.
降低失真的方法:
1. 採用電子分頻方式, 限制OP或YL的工作頻帶,
2. 在輸入端加高通濾波器.切降20HZ以下的無用信號.
3. 用線性好的晶體管和電路結構
二十﹑阻尼系數(DF):
是OP額定輸出阻抗與輸出內阻的比值.
改善方法:
1. 用直流電阻小的喇叭線可使阻尼變大. 反之變小.
2. 增大與低音YL串聯的分頻電感線圈的線徑. 可使DF變大,
3. 功放輸出級多管並聯工作.
4. 加環路負反饋,
5. 減少輸出管的射級電阻,
6.增大輸出管的靜態電流,使其工作於甲內狀態.
二十一﹑功耗測試:
1. 將OP輸出接上假負載.連上儀器,且TRANSFORMER初級串接電流表I
2. 將輸入電壓調至原電壓上升10%. 在1/8W(THD=10%)失真度時的電壓. 即消耗功率P=UI.
F=1000HZ 時的I表讀數取最大值
3. .將電壓接至原電壓的基礎上不變, 測其額定功率
二十二﹑聲壓測試:
1. 將聲壓表調在適當位置 (RAGE: LO ▲HI POWER OFF, RESPONSE: S ▲F MAX HOLD.RESET,
A FUNCT ▲C CAL.94DB⊕微調)
2. 將OP接上電源. 輸出端接入規定的假負載RL, VOLUME至MAX,信號源為低頻信號發生器,在距通風管孔為25CM的正對位置,分別調制在50HZ, 80HZ, 100HZ, 120HZ, 140HZ, 150HZ, 200HZ, 此時聲壓表所對應的數值即為多少DB值,加以記錄.
二十三﹑ TRANSFORMER ADAPTOR:
1. 測試前阻抗, 2. 測試前電壓. 後阻抗/前阻抗*(234.5+前室溫)-(234.5-後室溫)
3. 測試前電流 4. 測試前室溫
5. 測試後阻抗, 6. 測試後室溫
二十四﹑輸入阻抗Ri (op輸入端的等效阻抗)
先給信號源串聯一隻1MΩ電阻,使之變成高內阻信號源. 用音頻電壓表測其空載電壓U1. 後閉合開關K將該信號源接入OP輸入端,這時, MV表讀數降至U2.
Ri=[U2/(U1-U2)]*1MΩ
二十五﹑輸出阻抗Ro及阻尼系數DF
通過K在OP輸出端接入規定的假負載RL(OP為600Ω, 功率OP為8W), 輸入1KHZ信號, 使其達到額定輸出功率狀態, 測得此時的輸出電壓U1, 再打開K撤掉RL, 測OP空載輸出電壓U2.
Ro=[(U2/U1)-1]*RL DF=RL/Rc
二十六﹑指向性:
指在重放或拾取某頻率信號時, YL各個方向振幅的DB相對值, 或聲源在傳聲器各個方向時輸出幅度的DB相對值, 它通常以指向圖表示. 選用球頂YL優於錐盆YL.
標准輸出參考:
REFERENCE POWER OUTPUT
LOAD Vo
RL=2Ω
RL=4Ω
RL=8Ω
50MV(PRMS<=1W)
SUBWOOFER
NORMAL
0.316V
0.477V
0.632V
500MV(PRMS>1~10W)
4Ω
4Ω
1.0V
1.414V
2.0V
5.0V(PRMS>10W)
8Ω
8Ω
3.162V
4.472V
6.325V
安規申請流程:
開發樣品--------詢價--------比價-------填寫測試申請表(英)------樣品資料--------TEST-------文件証書
工程圖面: 1.美工圖面 2.開模圖面 3.客戶圖面 A有框 B 內容填寫確實(尺寸標注REN, 名稱, 圖面與實物相符, 變更清單) C 編號蓋章
新產品開發,設計流程:
A: 市場調查(生管, 業務) B: 開發企劃評佶------產品設計------專案編排PM------產品設計進度編排------工程手樣------設計審查-------工程樣品-------設計審查-------產品驗証-------試作樣品------產品驗証-------產品技朮磚移-------試產-------設計輸出, 驗証完成.
EE: 1 L/N安全間距>4MM. 2. FUAE須有安規認証 3. 立體線 4 .安規原件,TRANSFORME 溫升<65℃ 防火 5. PCB 90HB 90V0
ME: 槊膠材質証明, 熱縮套管. 電源線的拉力 外金屬部分須有雙層絕緣
PK: LABLE 銀體 LOGO
FMEA: 潛在(失敗)模式(效妨)及效果分析 APQP: PM昭集人(PRODUCTOR MANGER)
開發: 工程 品管 生計 生管 生產
技朮資料轉移: 1.BOM(BILL OF MATERIAL) 2.線路圖 3. 功能特性 4.機構圖 5.樣機 6 美工資料
.BOM的基本知識: 1. 分類: [ ME PK EE (插件, 修補, 組裝) ] 2. 組成: 成品-----材料
3 .開發------試產BOM(EE, ME,PK)分階-----專案申請------BOM小組簽核
4.定單(BOM)------制單------BOM原稿------申請------BOM小組------審查(工程)--------料號申請------申請表-----BOM小組
BOM的應用: 生產作業 工程 采購
ECO修改之理由: 1. 客戶要求 2. 生產要求 3. 采購需求(申請,報備業務) 4. 品管 5.設計變更
ODM: 由客戶委託設計 OEM: 由客戶委託加工設計 自有品牌: 屬于自行開發設計的機種
ECN: 永久性更改 DCN: 設計變更(PP前的設計變更) TCN: 設計變更(PP後的設計變更)
ECO: 變更通知(+依據或E-Mail)
安規: 3C: 中國強制認証CE: 歐洲共同體 JIS: 日本標准化組織BEAB: 英國家用審核局 UL: 美國保險商實驗室 NF: 法國 CS: 德國 CSA: 加拿大
POWERPCB:
Routing Silkscreen Drill Drawing Solder Mark 選擇BOTTOM 選擇△TO▲Silkscreen--TOP 選擇△TOP ▲Drill Drawing 選擇▲BOTTOM △Solder Mark Bottom ▲BOARD OUTLINE △▲BOARD OUTLINE △▲BOARD OUTLINE △▲BOARD OUTLINE ▲PADS △▲TOP Mounted △TOP Mounted △Lines ▲TRACES △▲Lines △▲PADS △COPPER ▲LINES △Ref Des ▲LINES △▲TEST POINTS ▲VIAS △▲OUTLINE △▲VIAS ▲PADS ▲COPPER ▲TEST POINTS
