[模具教程] UG10.0裙边分型面向四面光顺延伸技巧

裙边分形型面向四面光顺延伸技巧$ U5 x8 O, s- w& V; E7 P9 H' ?5 g
+ ?% [! C- U( c, O5 k) N, ?

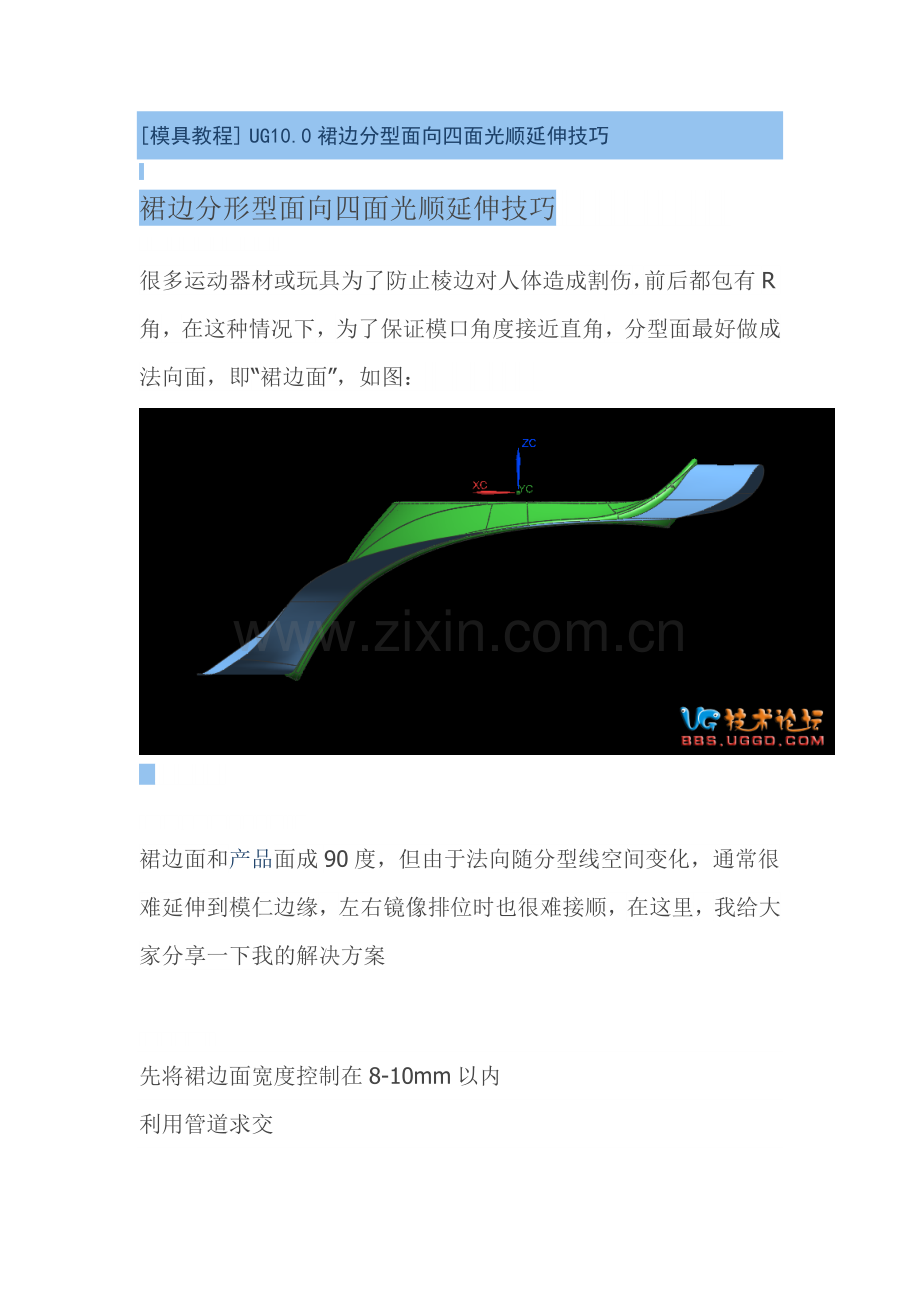

很多运动器材或玩具为了防止棱边对人体造成割伤，前后都包有R角，在这种情况下，为了保证模口角度接近直角，分型面最好做成法向面，即“裙边面”，如图：5 @5 Z& n+ V' }; Z& a
 / J0 m) f: Q! i

$ T" @; j& u/ ~9 B, V' z" V$ i' W
裙边面和产品面成90度，但由于法向随分型线空间变化，通常很难延伸到模仁边缘，左右镜像排位时也很难接顺，在这里，我给大家分享一下我的解决方案

$ h' t6 z" ?% o
先将裙边面宽度控制在8-10mm以内
利用管道求交

3 v2 k( l5 i+ R7 @

( I# e# C# P7 D' t1 Q, ^
取一边水平拉伸，以侧角45度分段

0 m- r. s6 {7 A/ a/ {
再用管道修剪片体，

# I8 s/ Y8 `, z6 g1 g
曲线组曲面对边接顺

" S; R0 @  B1 n$ r' m: X; C
" ?1 u+ y! _# a# }; S. f
同样的方法做出对面

再将另一侧边线两头缩短

% X+ u- h; c% m# r" L7 x
* j/ `2 Z" n6 z% p- P% d4 z( h. Y4 f

桥接曲线接顺

$ ~7 K; R* E( {& i) z# V" j
再拉伸成曲面

2 d" C2 M" k5 m6 P& S. M; i, [
再用管道修剪

, Z" ]+ w, W  X, x8 U
用曲线组曲面接顺

用同样方法做出对面

0 S3 I/ m/ V( [9 b" |
用产品生成块，方块要在四个方向盖过桥接曲面
  Q1 B6 s& E5 b2 C$ {, n& v
再求交

用此方法做的分型非常好排位，镜像不用接都是顺的，且延伸再长距离都无压力.
