加药搅拌机操作使用维护说明书.doc

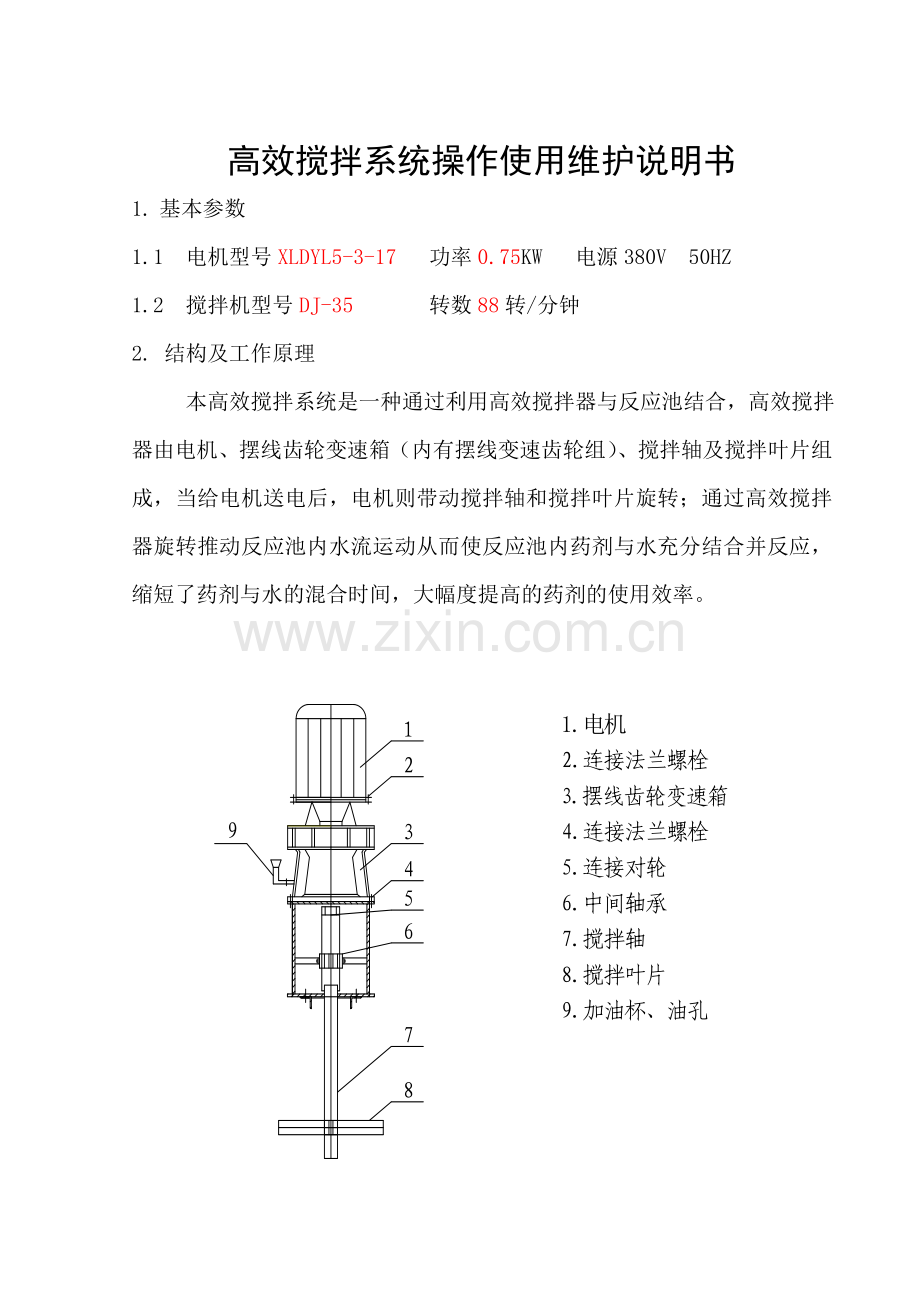

高效搅拌系统操作使用维护说明书1. 基本参数1.1 电机型号XLDYL5-3-17 功率0.75KW 电源380V 50HZ1.2 搅拌机型号DJ-35 转数88转/分钟2. 结构及工作原理 本高效搅拌系统是一种通过利用高效搅拌器与反应池结合，高效搅拌器由电机、摆线齿轮变速箱（内有摆线变速齿轮组）、搅拌轴及搅拌叶片组成，当给电机送电后，电机则带动搅拌轴和搅拌叶片旋转；通过高效搅拌器旋转推动反应池内水流运动从而使反应池内药剂与水充分结合并反应，缩短了药剂与水的混合时间，大幅度提高的药剂的使用效率。3. 高效搅拌系统特点3.1 适用范围广，可以搅拌各种浓度、不同介质、含悬浮物的各种液体。3.2 运行稳定、振动小、噪音小。3.3 耐腐蚀，因此可搅拌pH3-10的各种液体。3.4 如设备暂时不用可以长期贮存。4. 高效搅拌系统的操作4.1 操作人员需有上岗操作证或相应的资质，其职责范围及人员管理应有严格的规定。对没有操作过的人员，要事先进行培训，培训合格后方可进行操作。4.2 操作人员需先阅读和熟悉说明书后，方可进行操作。4.3 操作人员在启动高效搅拌系统前需检查：电机绝缘是否合格，电机轴承、中间轴承及变速箱内是否已按规定加好油，各部位连接螺栓是否紧固，对轮是否连接牢固。4.4 盘车试转并通知电工给电机合闸送电。4.5 按启动按钮使搅拌机正常运转。4.6 高效搅拌系统正常运转后需2小时巡回检查一次。检查电机温度、轴承温度是否正常。如电机温度和轴承温度超过75则应立即停机，查明原因找维修人员进行处理。同时检查变速箱油位，如果发现变速箱油杯内无油，则应随时向油杯内加油。5. 高效搅拌系统的维护5.1 高效搅拌系统需有熟悉其结构和性能的维护人员经常对高效搅拌器进行检查和维护才能保证搅拌机的安全长周期运转。5.2 高效搅拌系统在启动前必须对电机轴承、中间轴承和变速箱内加好油。电机轴承和中间轴承需加2#钙锂基脂，变速箱内加30#机械油，油位加到油杯高度中心位置。5.3 电机轴承和中间轴承每运行半年（6个月）则更换润滑油一次。变速箱油发现油杯内缺油则随时补加润滑油，每运行半年（6个月）需将变速箱内油全部倒出重新更换润滑油一次。5.4 变速箱每运行一年，需将变速箱内的润滑油全部倒出并用清洗剂对变速箱清洗一次。同时检查变速箱内齿轮有无严重磨损现象和损坏现象。如有需更换齿轮或变速箱。5.5 维护人员需定期检查运转情况。各轴承有无杂音，超温或振动超范围现象。6. 高效搅拌系统安全使用注意事项6.1 高效搅拌器需有正确的安装和使用才能保证安全长周期的稳定运行。6.2 安装人员应有相应的资质和熟悉机械设备安装知识的人员来进行安装工作。6.3 高效搅拌器需垂直安装，垂直度偏差应不大于5度。6.4 高效搅拌系统严禁搅拌固体和粘度大的液体。6.5 电机和轴承温度不能在超过75情况下运行。6.6 电机和轴承及变速箱不能在缺润滑油情况下运行。6.7 搅拌器轴和叶片不能在弯曲或变形情况下运行。如发现轴有弯曲现象或叶片有变形现象则应立即停机进行处理或更换。6.8 高效搅拌系统在运行过程中严禁将杂物进入反应池内以免损坏搅拌机轴和叶片。6.9 如人需进入反应池内进行清理或维修作业，则必须将电机电源切断并挂“严禁合闸”警示牌。在进行人工清罐和维修作业时，反应池外一定要有专人监护。6.10 高效搅拌系统运行一段时间后，如反应池底有沉淀物和杂质、杂物，则应及时停止运行用清水冲洗或人工清理以保证搅拌机安全运行。3
