合肥市建筑及住宅区有线电视管线设施设计规范.docx

上传人:xrp****65 文档编号:8894346 上传时间:2025-03-07 格式:DOCX 页数:13 大小:299.69KB
下载 相关 举报
合肥市建筑及住宅区有线电视管线设施设计规范.docx_第1页
第1页 / 共13页

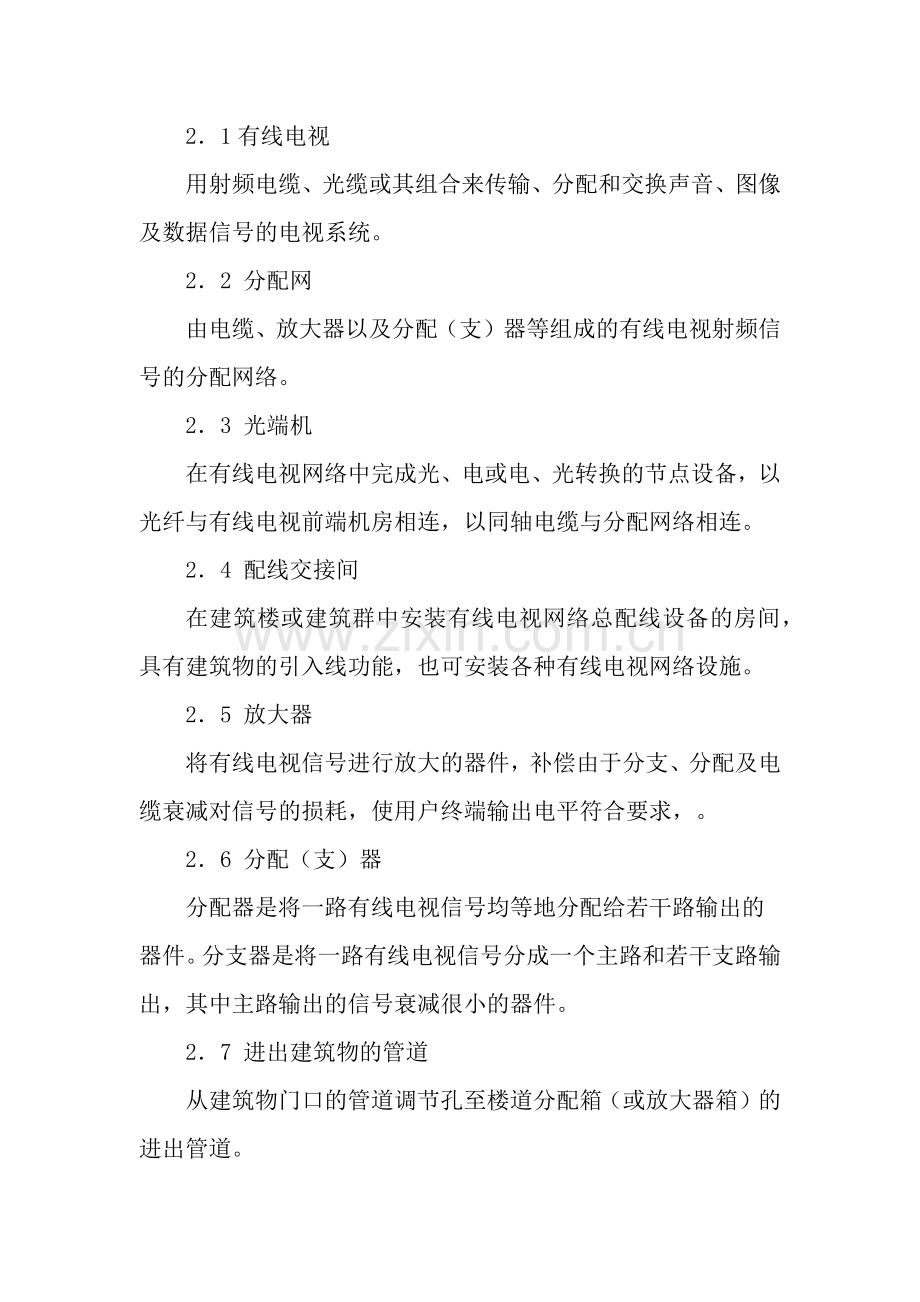

合肥市建筑及住宅区有线电视管线设施设计规范.docx_第2页
第2页 / 共13页
点击查看更多>>
资源描述
合肥市有线电视设施设计导则 一、总则 1.1 为加强我市住宅小区、居住及公共建筑有线电视设施的建设和管理,满足有线电视的配套使用与发展需求,美化城市和住宅环境,根据国家广播电影电视总局、建设部《关于加强有线广播电视设施建设管理,确保有线广播电视安全传输的通知》(广发技字〔2002〕429号)、《合肥市有线电视与建设工程同步建设暂行规定》(市政府第43号令)和合肥市委《关于全面推进我市有线电视数字化整体转换工作的通知》(合办〔2006〕44号)的要求,制定本导则。 1.2 本《导则》适用于我市新建、改建和扩建的住宅小区、居住及公共建筑有线电视设施的设计、审图和建设管理。 1.3 有线电视设施规划要纳入项目总体规划,施工图设计文件中必须包括完整的有线电视设施的设计内容,并与建筑主体工程同时施工。 1.4 本导则中有线电视设施包括:住宅小区、居住及公共建筑规划用地范围内有线电视网络地下管道、人(手)孔、配线交接间、地面箱、管线、放大器箱、分配箱、分支盒、桥架、户内分线箱、用户终端盒等设施。 二、术语 2.1有线电视 用射频电缆、光缆或其组合来传输、分配和交换声音、图像及数据信号的电视系统。 2.2 分配网 由电缆、放大器以及分配(支)器等组成的有线电视射频信号的分配网络。 2.3 光端机 在有线电视网络中完成光、电或电、光转换的节点设备,以光纤与有线电视前端机房相连,以同轴电缆与分配网络相连。 2.4 配线交接间 在建筑楼或建筑群中安装有线电视网络总配线设备的房间,具有建筑物的引入线功能,也可安装各种有线电视网络设施。 2.5 放大器 将有线电视信号进行放大的器件,补偿由于分支、分配及电缆衰减对信号的损耗,使用户终端输出电平符合要求,。 2.6 分配(支)器 分配器是将一路有线电视信号均等地分配给若干路输出的器件。分支器是将一路有线电视信号分成一个主路和若干支路输出,其中主路输出的信号衰减很小的器件。 2.7 进出建筑物的管道 从建筑物门口的管道调节孔至楼道分配箱(或放大器箱)的进出管道。 2.8 地面箱 在建筑物外,用于安装光端机或放大器、户外分配(支)器、电源供电器等有线电视设备的箱体。 2.9 层间竖管 由低层至顶楼的垂直管道。 2.10 分支盒 连接层间竖管和入户管,用于辅助穿线及用户接入的连接盒。 2.11 桥架 由托盘、线槽或梯架的直线段、弯通、附件以及支、吊架等构成,用于支承线缆的具有连续的刚性结构系统的总称。 三、分配网组团、光端机和配线交接间的设计 3.1 分配网组团。按每300户一500户作为一个分配网组团进行规划,并应满足住宅小区、居住及公共建筑总体规划的户数要求。 3.2 光端机。每个分配网组团设置一台光端机,住宅区内其位置宜设在分配网组团的中心,公共建筑内光端机宜设置于弱电间。 3.3 配线交接间。超过800户的住宅小区应设立一个有线电视配线交接间,用于安装配线设施、交换传输、监控、供电等设备和网络扩容升级。配线交接间的建筑面积应满足表3.3的要求: 表3.3 配线交接间面积 建筑规模(户) 800-1500 1500-2000 2000-3000 >3000 配线交接间面积(M2) 20-30 30-40 40-50 60-70 配线交接间的电源应采用交流220V专线供电,用电量为3kW;配线交接间应设接地装置,接地电阻≤4V。 公共建筑有线电视配线交接间可与弱电间共用。 四、建筑物外有线电视管道设计 4.1 管线位置。有线电视线路进线的位置应符合有线电视传输覆盖网的总体规划。管线位置应按照规划条件设定。 4.2 与其它管道的距离。有线电视管道与其它管道、建筑物的最小净距,应按附录二的规定执行。 4.3 管道埋深。有线电视管道的埋深不小于0.7M。 4.4管径。建筑物外可采用钢管、PVC管,管径不小于Ф100mm。 4.5进出建筑物的管道。进出建筑物的管道宜采用两根管径不小于Ф32mm的钢管,并做防腐处理。 4.6 人(手)孔。有线电视管道的人(手)孔分为大号孔和调节孔。大号孔的内径规格:长900mm×宽800mm×深1000mm;调节孔的内径规格:长500mm×宽500mm×深700mm。下列情况应采用大号孔:(1)在管线转弯处;(2)穿越道路的两侧;(3)直线距离超过120米。下列情况应采用调节孔: (1)引入建筑物的接入口;(2)缆线引上、引下的地方。 人(手)孔宜设置在绿化带或人行道内。 4.7 地面箱。在建筑物外需要安装光端机、放大器、户外分支分配器、电源供电器等有线电视设备的地方,必须设置地面箱,严禁将有线电视设备安装在人(手)孔或地沟内。地面箱宜设置在路边、绿化带内,地面箱尺寸:高1150mm×宽880mm×厚400mm;安装地面箱的基座尺寸:长900mm×宽500mm×深700mm(埋深500mm,地表以上200mm),基座中应预留不少于2根Ф50mm钢管或PVC管与人(手)孔相通。地面箱内应采用交流220V专线供电,用电量按1kW考虑。地面箱及基座的结构图见附录一。 五、建筑物内有线电视管线设施的设计 5.1 建筑物内有线电视管线设施包括:放大器箱、分配箱、层间竖管、分支盒、桥架、入户管、户内分配箱、户内管和用户终端盒等。 5.2楼道单元间的水平连接。有地下层的建筑物,楼道单元之间应在地下层采用水平横管或桥架连接,水平横管管径不得小于Ф32mm,水平桥架可与其他弱电线路共用,预留空间不得小于30mm×30mm;没有地下层的建筑物,楼道单元之间通过楼外的管道连接,每个楼道单元要与楼外管道通过进出管道连接。 5.3放大器箱。对于住宅建筑,一台放大器箱的覆盖户数按60---80户设计;对于公共建筑,一台放大器箱的覆盖规模按80---100个终端设计。多层住宅应在楼道单元底层设置放大器箱;高层住宅宜在底层以及中间层设置放大器箱。放大器箱体尺寸不小于:宽550mm×高750mm×厚150 mm。放大器箱暗装于公共部位的墙面上或明装于弱电竖井内,放大器箱应引入交流220V电源。 5.4楼道单元分配方式和分配箱。楼道单元内有线电视线路的分配方式必须采用集中分配方式,严禁采用树形串接方式。分配(支)器安装在分配箱内,分配箱暗装于公共部位的墙面上或明装于弱电竖井内,分配箱应引入交流220V电源。分配箱尺寸不小于:宽550mm×高750mm×厚150mm。一个分配箱的分配户数宜按12---16户设计,不足12户的单元按一个分配箱设计。分配箱应尽量设置在分配单元的中间楼层(或中间位置)。分配箱应引入交流220V电源。 5.5层间竖管。多层建筑底层至顶层应设层间竖管。在保证“集中分配、一户一线”的前提下,根据楼梯间墙体状况,允许多线共管,宜在以下三种方案中选则:(1)一户一管,管径Ф20mm;(2)2根竖管,管径Ф32mm;(3)一根竖管,管径Ф50mm。 5.6 分支盒。层间竖管和入户管在每层(设有分配箱的楼层除外)通过分支盒连接,分支盒尺寸不小于:宽120mm×高80mm×厚60mm。 5.7垂直桥架、竖井线槽。高层建筑底层至顶层应设置垂直桥架或竖井线槽,其尺寸规格不小于75mm×50mm。 5.8 入户管。入户管采用Ф20mm的PVC管或铁管。 5.9户内分配箱。管线入户后,在户内靠近入室口处应设置户内有线电视分配箱,可与户内弱电信息箱共用,箱体尺寸不小于:宽220mm×高150mm×厚80mm。该户内部各有线电视终端均从该箱引接,以星形方式分配,严禁采用树形串接分线方式分配。 5.10 户内管道。连接户内分配箱至户内各终端盒的管道,采用PVC塑管或铁管,管径不小于Ф20mm。 5.11 用户终端。用户终端应设置在客厅、卧室、书房等处,根据国标GB50096-1999《住宅设计规范》,普通住宅分为一至四类,其有线电视用户终端数、居住空间个数和使用面积不宜小于表5.11的规定: 表5.11 住宅套型分类与有线电视终端数 套型 居住室间数(个) 使用面积(m2) 有线电视用户终端数(个) 一类 2 34 2-3 二类 3 45 2-3 三类 3 56 2-3 四类 4 68 3-4 用户终端盒底座采用国标86系列电器接线暗盒,安装高度不小于300mm,用户终端盒附近应有交流220V电源插座。 六、附录 附录一、地面箱及基座的结构图 附录二、有线电视管道与其它管道和建筑物的最小净距(M) 名称 平行时 交越时 市话管道边线(不包括人孔) 0.5 0.25 非同沟的直埋通信电缆 0.5 0.5 直埋式电力电缆 35千伏以下 0.5 0.5 35千伏以上 20 0.5 给水管 管径小于30mm 0.5 0.5 管径30~50mm 1.0 0.5 管径大于50mm 1.5 0.5 高压石油、天然气管 10.0 0.5 热力、下水管 1.0 0.5 煤气管 压力小于3kg/mm2 1.0 0.5 压力3~8kg/mm2 2.0 0.5 排水沟 0.8 0.5 房屋建筑红线(或基础) 1.0 树木 市内、村镇大树 0.75 市外大树 2.0 水井 3.0 粪坑、积肥池、沼气池、氨水池等 3.0 附录三、人(手)孔内径规格 序号 人(手)名称 规格(长×宽×深) 1 大号孔 900mm×800mm×1000mm 2 调节孔 500mm×500mm×700mm 附录四、各种箱体尺寸 序号 箱体名称 箱体尺寸 1 地面箱 高1150mm×宽880 mm×厚400mm 2 放大器箱 高750mm×宽550mm×厚150mm 3 分配箱 高750mm×宽550mm×厚150mm 4 户内分配箱 高150mm×宽220mm×厚80mm 附录五、管径尺寸 序号 线管名称 管径 1 建筑物外有线电视管道 Ф100mm 2 进出建筑物的管道 2根Ф32mm 3 层间竖管 (1)一户一管,管径Ф20mm (2)2根竖管,管径Ф32mm (3)一根竖管,管径Ф50mm。 4 入户管 Ф20mm 5 户内管 Ф20mm 附录六、多层建筑楼有线电视管网示意图 附录七、高层建筑楼有线电视管网示意图 附录八、户内分配方式示意图
