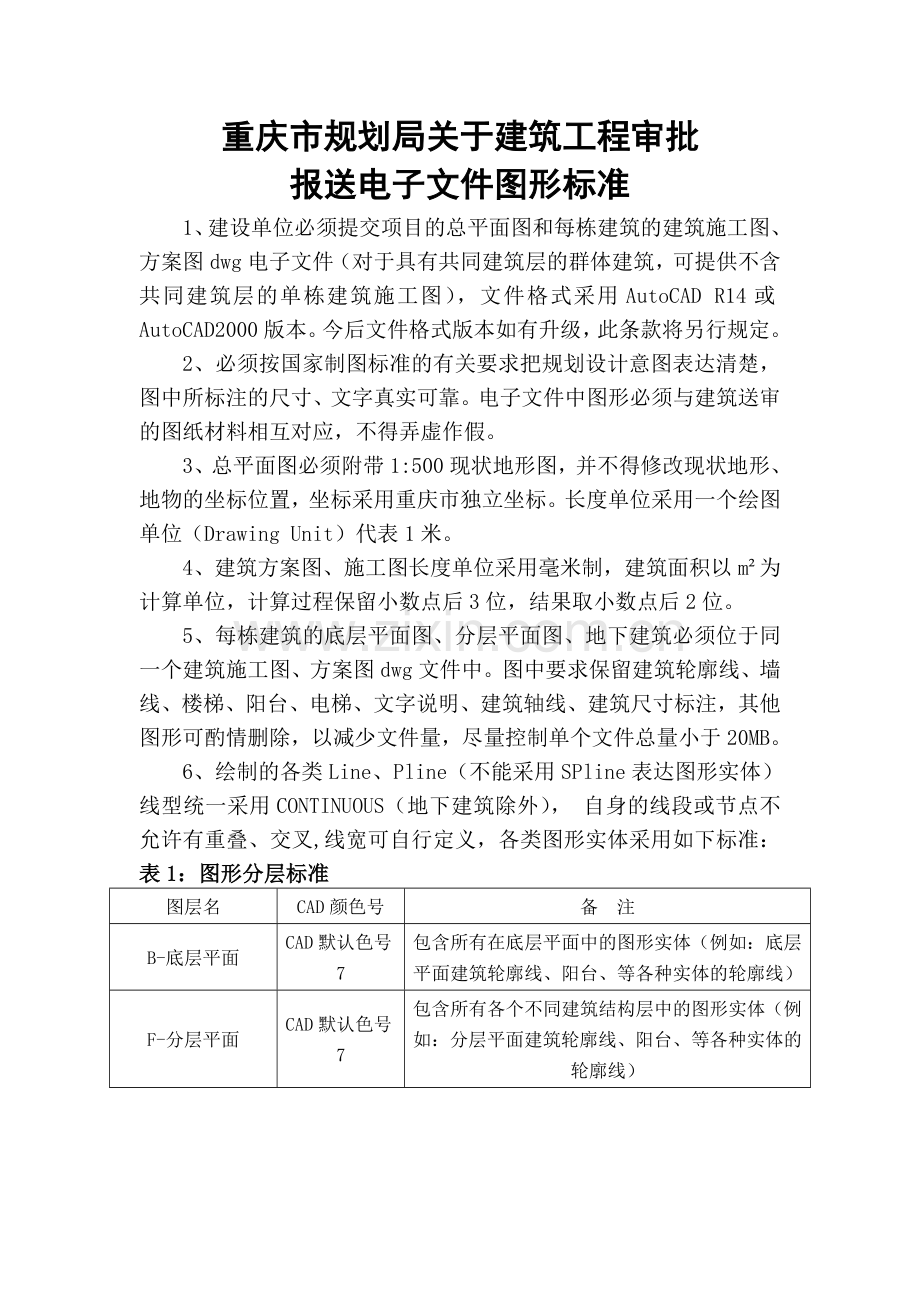

重庆市规划局关于建筑工程审批
报送电子文件图形标准
1、建设单位必须提交项目的总平面图和每栋建筑的建筑施工图、方案图dwg电子文件（对于具有共同建筑层的群体建筑，可提供不含共同建筑层的单栋建筑施工图），文件格式采用AutoCAD R14或AutoCAD 2000版本。今后文件格式版本如有升级，此条款将另行规定。
2、必须按国家制图标准的有关要求把规划设计意图表达清楚，图中所标注的尺寸、文字真实可靠。电子文件中图形必须与建筑送审的图纸材料相互对应，不得弄虚作假。
3、总平面图必须附带1:500现状地形图，并不得修改现状地形、地物的坐标位置，坐标采用重庆市独立坐标。长度单位采用一个绘图单位（Drawing Unit）代表1米。
4、建筑方案图、施工图长度单位采用毫米制，建筑面积以m²为计算单位，计算过程保留小数点后3位，结果取小数点后2位。
5、每栋建筑的底层平面图、分层平面图、地下建筑必须位于同一个建筑施工图、方案图dwg文件中。图中要求保留建筑轮廓线、墙线、楼梯、阳台、电梯、文字说明、建筑轴线、建筑尺寸标注，其他图形可酌情删除，以减少文件量，尽量控制单个文件总量小于20MB。
6、绘制的各类Line、Pline（不能采用SPline表达图形实体）线型统一采用CONTINUOUS（地下建筑除外）， 自身的线段或节点不允许有重叠、交叉,线宽可自行定义，各类图形实体采用如下标准：表1：图形分层标准
图层名
CAD颜色号
备 注
B-底层平面
CAD默认色号7
包含所有在底层平面中的图形实体（例如：底层平面建筑轮廓线、阳台、等各种实体的轮廓线）
F-分层平面
CAD默认色号7
包含所有各个不同建筑结构层中的图形实体（例如：分层平面建筑轮廓线、阳台、等各种实体的轮廓线）

F-分层平面-xx-yy
CAD默认色号7
包含所有各相同建筑结构层中的图形实体（例如：分层平面建筑轮廓线、阳台、等各种实体的轮廓线）；xx、yy分别表示标准层的起、止层数（如：5至10层为标准层，则图层名为：F-分层平面-5-10）
D-地下建筑
CAD默认色号7
包含所有各个地下建筑结构层中的图形实体
D-地下建筑-xx-yy
CAD默认色号7
包含所有各相同建筑结构不同的地下建筑结构层中的图形实体（例如：地下建筑轮廓线、阳台、等各种实体的轮廓线）；xx、yy分别表示标准层的起、止层数（如：负1至负2层具有相同的建筑结构，则图层名为：D-地下建筑-1-2）
表2：图形实体颜色标准
图形实体名
CAD颜色号
相关说明
底层平面建筑轮廓线（层高≥2.2m）
50
层高≥2.2m,闭合Pline，计算全面积。包括：底层建筑的外围水平投影轮廓线
分层平面建筑轮廓线（层高≥2.2m）
90
层高≥2.2m，闭合Pline，计算全面积。包括：地上建筑结构层的外围水平投影轮廓线等
13
坡屋顶和场馆看台下2.1m处的水平截面轮廓线
地下建筑平面轮廓线（层高≥2.2m）
139
层高≥2.2m，闭合Pline, 计算全面积。包括：地下建筑结构层的外围水平投影轮廓线
层高＜2.2m的建筑结构层
145
层高＜2.2m，闭合Pline, 计算1/2面积。包括：①地下室、半地下室（车间、商店、车站、仓库、车库）；②设计加以利用、无围护结构的建筑吊脚架空层；③设计加以利用、有围护结构的建筑吊脚架空层、深基础架空层；④立体书库、立体仓库、立体车库；⑤有永久性顶盖无围护结构的场馆看台；⑥设有围护结构不垂直水平面而超出底板外沿的建筑层；⑦有围护结构的舞台灯光控制室等
46
坡屋顶结构层和场馆看台下1.2m处的水平投影轮廓线
层高＜2.2m的内部建筑物
40
闭合Pline，计算1/2面积。包括：楼梯间、储藏室、设备间、门厅、大厅等
不封闭阳台
140
闭合Pline, 计算1/2面积
封闭阳台
171
闭合Pline, 计算1/2面积
非加盖层采光井、天井
161
闭合Pline，不计算建筑面积，
加盖层采光井、天井
175
闭合Pline，计算全面积
其他按照水平投影面积一半计算的建筑实体
98
闭合Pline，计算1/2面积。包括：①有永久性顶盖的室外楼梯；②外边线至外墙结构外边线的宽度>2.1m的雨篷；③有永久性顶盖无围护结构的架空走廊；④层高<2.2m，建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊；⑤有永久性顶盖无围护结构的落地橱窗、门斗、挑廊、走廊、檐廊；⑥层高<2.2m，建筑物顶部有围护结构的楼梯间、水箱间、电梯机房；⑦有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站；⑧层高<2.2m的有围护结构的架空走廊等
其他计算全面积的图形实体
122
闭合Pline，计算全面积。包括：①层高≥2.2m，建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊；②层高≥2.2m，建筑物顶部有围护结构的楼梯间、水箱间、电梯机房；③层高≥2.2m的门厅、大厅；④层高≥2.2m的有围护结构的架空走廊等

表3：总平面图标准
序号
图层名
图层说明
颜色
线型
01
用地红线
规划总用地边界线、选址意见书确定的用地红线为准
1
采用LINE 或者PLINE线
02
拆迁红线

1
采用LINE 或者PLINE线
03
道路红线
建设项目的道路红线及其标注
1
采用LINE 或者PLINE线
04
各类保护线
各类保护线及其标注
1
采用LINE 或者PLINE线
05
分期用地界线
分期用地边界线及其标注
5
采用LINE 或者PLINE线
06
建筑平面轮廓线
各个建筑的外轮廓线投影
2
采用LINE 或者PLINE线
07
地下建筑边界
地下建筑外轮廓线
6
采用LINE 或者PLINE线
08
绿地系统
各种绿化用地边界范围线
3
采用LINE 或者PLINE线
09
硬地
各类广场硬地的外轮廓线图形
2
采用LINE 或者PLINE线
10
水体
各类水体的范围线
5
采用LINE 或者PLINE线
11
内部道路
内部的车行道路系统和无障碍通行系统的图形（含道路标注）
4
采用LINE 或者PLINE线
12
室外工程
总图范围内的散水、梯步、堡坎和挡墙等室外环境工程图形实体
2
采用LINE 或者PLINE线
13
装饰图
含各类填充、景观小品以及各种美化图面效果的装饰图形实体
3
采用LINE 或者PLINE线，尽量不用块
14
建筑标注
含建筑编号、名称、层数、
建筑±0.00标高、建筑和车库出入口标注
3
采用LINE 或者PLINE线
15
间距标注
建筑的间距
3
采用能够炸开的块进行标注
16
其他标注
高程点的坐标标注、总图内的各类配套设施标注
4
CONTINUOUS
7、在报送电子资料时，应在标准分层平面中增加户型轮廓线图形要素（见附表4）。
表4：户型轮廓线图形实体颜色标准
图形要素名
图形要素CAD颜色号
说明
户型轮廓线
（含阳台和入户花园）
223
闭合Pline线,计算全面积（按户型墙体的中轴线进行绘制）
8、在总平面图中，应列出分栋住宅户型面积明细表（见附表5）。
表5：套型比例表

套型
套型面积
（平方米）
套数
（套）
套型总面积
（平方米）
套型面积比
（%）
套数比
（%）
阳台面积（平方米）
小
户
型
A

B

C

大
户
型
D

E

F

合计

100%
100%

备注
小户型，套型面积小于90平方米的户型；大户型，套型面积大于等于90平方米的户型。
9、绘图注意事项
由于指标核算是基于本标准预定的CAD颜色号来计算图形实体面积，每一类参与计算的建筑图形实体均有惟一的颜色表达，所以，其他各类不参与计算的图形实体（包括Pline、Line、Text、Circle等）不得使用本标准采用的CAD颜色号，必须用其他CAD颜色来绘制。
设有围护结构不垂直水平面而超出底板外沿的建筑层，按其底板面绘制分层轮廓线。坡屋顶和场馆看台，应在2.1m处和1.2m处分别水平截面轮廓线。以上情况实际的外围水平投影线用除本标准采用的颜色外的其他颜色绘制。
设有结构层的书库、立体仓库、立体车库，按结构层绘制分层轮廓线。室外建筑物，包括门斗、眺望间、观望电梯间、阳台（无论凹凸）、橱窗、挑廊、走廊、室外楼梯（含疏散楼梯）、车棚、货棚、站台、雨棚、走廊、檐廊、架空通廊等，必须单独绘制轮廓线，分层及底层平面建筑轮廓线不包括上述室外建筑物。
