临时用电专项施工方案[1]d.docx

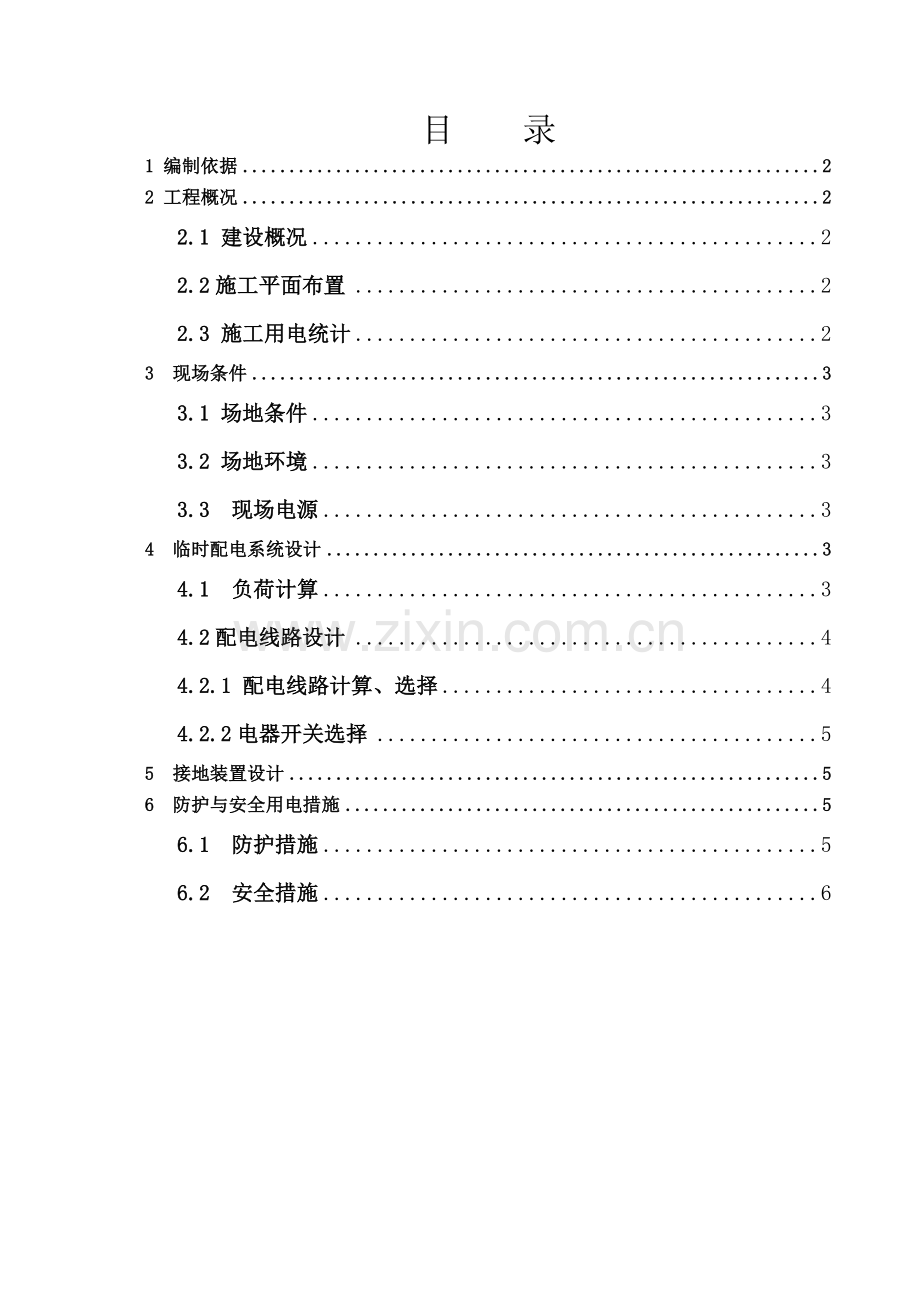

目 录
1 编制依据 2
2 工程概况 2
2.1 建设概况 2
2.2施工平面布置 2
2.3 施工用电统计 2
3 现场条件 3
3.1 场地条件 3
3.2 场地环境 3
3.3 现场电源 3
4 临时配电系统设计 3
4.1 负荷计算 3
4.2配电线路设计 4
4.2.1 配电线路计算、选择 4
4.2.2电器开关选择 5
5 接地装置设计 5
6 防护与安全用电措施 5
6.1 防护措施 5
6.2 安全措施 6

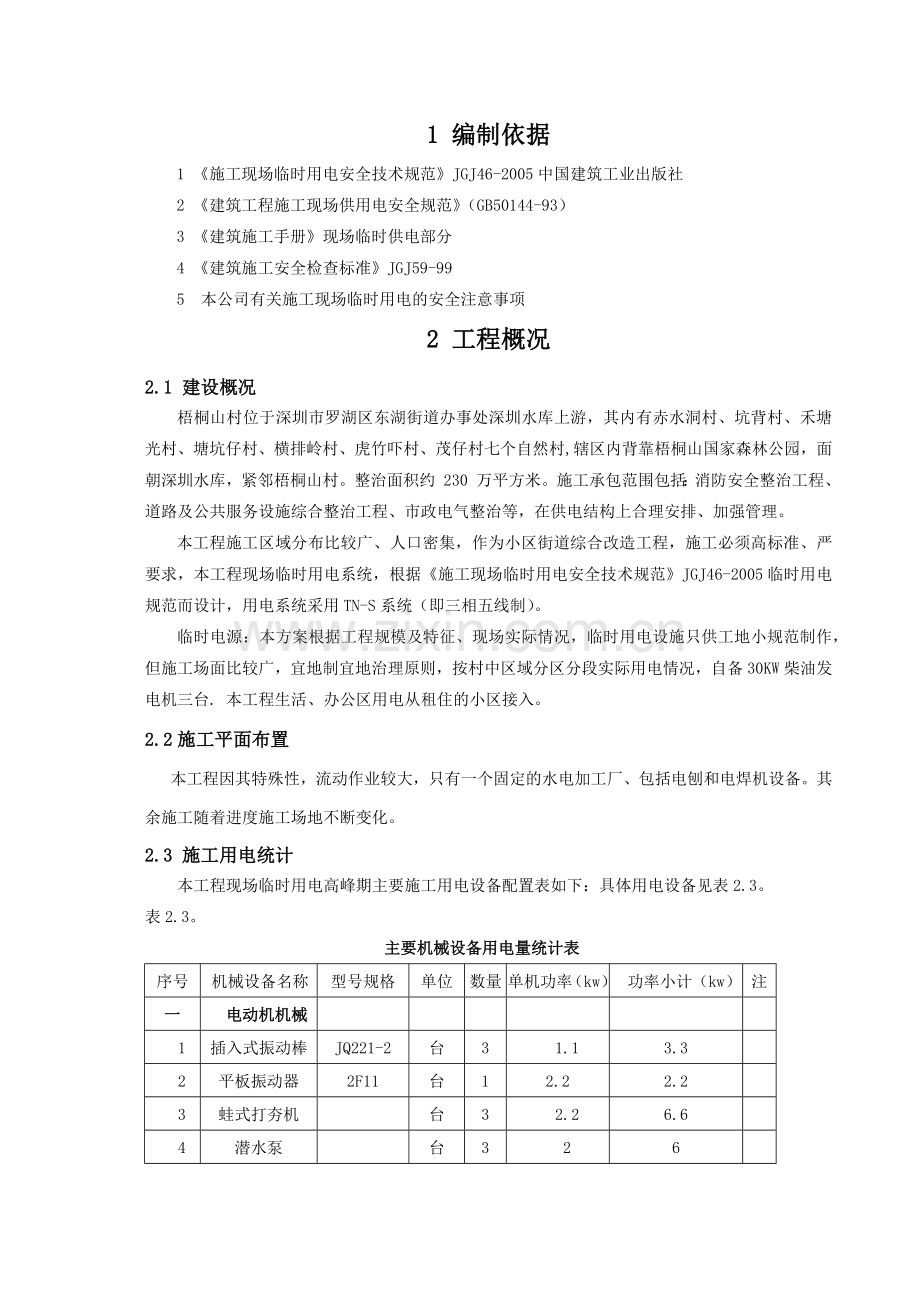

1 编制依据
1 《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
2 《建筑工程施工现场供用电安全规范》（GB50144-93）
3 《建筑施工手册》现场临时供电部分
4 《建筑施工安全检查标准》JGJ59-99
5 本公司有关施工现场临时用电的安全注意事项
2 工程概况
2.1 建设概况
梧桐山村位于深圳市罗湖区东湖街道办事处深圳水库上游，其内有赤水洞村、坑背村、禾塘光村、塘坑仔村、横排岭村、虎竹吓村、茂仔村七个自然村,辖区内背靠梧桐山国家森林公园，面朝深圳水库，紧邻梧桐山村。整治面积约 230 万平方米。施工承包范围包括：消防安全整治工程、道路及公共服务设施综合整治工程、市政电气整治等，在供电结构上合理安排、加强管理。
本工程施工区域分布比较广、人口密集，作为小区街道综合改造工程，施工必须高标准、严要求，本工程现场临时用电系统，根据《施工现场临时用电安全技术规范》JGJ46-2005临时用电规范而设计，用电系统采用TN-S系统（即三相五线制）。
临时电源：本方案根据工程规模及特征、现场实际情况，临时用电设施只供工地小规范制作，但施工场面比较广，宜地制宜地治理原则，按村中区域分区分段实际用电情况，自备30KW柴油发电机三台. 本工程生活、办公区用电从租住的小区接入。
2.2施工平面布置
本工程因其特殊性，流动作业较大，只有一个固定的水电加工厂、包括电刨和电焊机设备。其余施工随着进度施工场地不断变化。
2.3 施工用电统计
本工程现场临时用电高峰期主要施工用电设备配置表如下：具体用电设备见表2.3。
表2.3。
主要机械设备用电量统计表
序号
机械设备名称
型号规格
单位
数量
单机功率（kw）
功率小计（kw）
注
一
电动机机械

1
插入式振动棒
JQ221-2
台
3
1.1
3.3

2
平板振动器
2F11
台
1
2.2
2.2

3
蛙式打夯机

台
3
2.2
6.6

4
潜水泵

台
3
2
6

5
水泵
Y112M-4
台
1
5.5
5.5

6
电刨

台
1
2.8
2.8

电动机功率合计

26.4

二
电焊机设备

1
电焊机
BX1-500
台
2
19
38

电焊机功率合计

38

3 现场条件
根据现场勘查，本工程现场条件满足施工合同及相关施工规范要求。
3.1 场地条件
场地达到三通一平条件并已经施工完成改造道路土方开挖工程，供水供电主接驳口已接入现场。
场地周边无任何地下管线，市政给排水管均在市政马路下，路灯电源均采用架空敷设。
3.2 场地环境
地理位置：梧桐山村位于深圳罗湖区水库上游，总居住栋数1247栋，超过6层的居住建筑143栋，本村居住人口2.27万人,村内建筑总套数为8680套。
场外交通：走沙湾路向望桐路通过大望桥直到望桐路直走到了梧桐山村就到了本工程设计红线内。
场内交通：走望桐路直到赤水洞泰塑工业区就见临时设施。
场内用地：生活设施占地面积大约240㎡、场地内的交通物流状况良好，材料加工和堆放都适应规范要求。
道路路面为水泥硬化，交通道路良好，小部分路面出现破损；但大部分巷道存在破损和高差严重的情况，主要交通道路两边停车使得行车面宽狭窄。大部分小巷可通摩托车，通行消防摩托车的巷道最小尺寸为2米。
3.3 现场电源
生活、办公区用电从租住地接入。现场用电配备三台30KW的发电机。
4 临时配电系统设计
4.1 负荷计算
1、发电机1负荷计算
发电机1（30KW）供给振动棒、蛙式打夯机、水泵、潜水泵用电，
P=23.6×0.6/0.75=18.8KW
一般情况下发电机选择时，所带负荷应扩大1.2倍，18.8×1.2=22.6<30KW，故发电机1满足要求。
2、发电机2负荷计算
发电机2（30KW）供给水电加工场的电刨、电焊机用电
P=2.8/0.75+19=22.7KW
一般情况下发电机选择时，所带负荷应扩大1.2倍，22.7×1.2=27.3<30KW，故发电机2满足要求。
3、发电机3负荷计算
发电机3（30KW）供给水电加工场的电刨、电焊机用电
P=19KW
一般情况下发电机选择时，所带负荷应扩大1.2倍，19×1.2=22.8<30KW，故发电机3满足要求。
4.2配电线路设计
4.2.1 配电线路计算、选择
本部分计算包括发电机至二级配电箱、二级配电箱至开关箱的电缆选型计算。电缆的选型参照了“奔达康”电缆载流量参照表。
1、一号发电机至二级配电箱（路面施工区：振动棒3台、平板式振动器1台、蛙式打夯机1台、水泵1台、潜水泵3台）
三相四线制线路上的电流可按下式计算：

=23.6×0.6×1000/（1.732×380×0.75）
=28.7 A
因为此段线路距离小于100m，且为穿管敷设，故不进行导线允许电压降选择计算及机械强度选择计算。
从发电机至二级配电箱选用一条YJV-3×6+2×4mm²电缆，穿硬质塑料管埋地敷设。
2、二号发电机至二级配电箱（水电加工场：电刨1台、电焊机1台）

=（2.8+19）×1000/（1.732×380×0.75）
= 44.1A
因为此段线路距离小于100m，且为穿管敷设，故不进行导线允许电压降选择计算及机械强度选择计算。
二号发电机至二级配电箱选用一条YJV-3×10+2×6mm²电缆，穿硬质塑料管埋地敷设。
三号发电机至另一个电焊机选用一条YJV-3×10+2×6mm²电缆，穿硬质塑料管埋地敷设。
4.2.2电器开关选择
分配电箱、开关箱内的电器的设置应符合（JGJ46－2005）规范8.2.4、8.2.5条的规定，分配电箱内设置总隔离开关、总断路器、分路隔离开关HD11-100/S、分路断路器DZ20H-100，二级配电不需要。其类型为选择HD11-200/S型总隔离开关，DZ20H型总断路器，分路隔离开关选择HR5型熔断式开关。开关箱内设置隔离开关和漏电短路开关，隔离开关选择HD11-200/2型熔断式开关，漏电断路器选择DZ22L-100（100）30mA型。
二级配电箱及开关箱内的漏电断路器额定漏电动作电流为30mA,额定漏电动作时间为0.1S。
水泵开关箱（工作在特别潮湿的场所）内设置的漏电保护器的额定漏电动作电流为15mA，额定漏电动作时间为0.1S。
漏电保护器安装完毕后进行现场检验：
（1）用试验按钮实验3次，应正确动作；
（2）带负荷分合开关3次，均无有误动作。
5 接地装置设计
1 本工程采取TN-S接零保护系统，对配电箱金属框架、金属门、电气设备金属外壳、电气设备不带电的外露可导电部分等做保护接零，同时对整个系统做重复接地；
2 保护接零----即对配电箱金属框架、金属门、电气设备金属外壳、电气设备不带电的外露可导电部分等采用通过编织软铜线（或4 mm²的绝缘铜线）与配电箱或开关箱内的PE线端子板做可靠电气连接；
3 重复接地----根据规范要求在配电系统的中间处和末端处做重复接地。本工程根据实际在二级配电箱处做重复接地，找取箱体周围两个点用Г40×4角钢做接地极，角钢长2m，接地极间距为4m,顶部埋深0.8m.再用40×4的镀锌扁铁将接地极连通后引出，通过用16mm²的铜芯软线一边与配电柜的PE线端子板连接，一边与扁铁上的M12螺栓做可靠连接，完成重复接地；在分路最远端用电设备的开关箱处做重复接地，其做法与二级配电箱处相同；
4 发电机接地按照规范要求将其外壳与配电箱外壳或支架做可靠电气连接，完成发电机的保护接地。
5 所有重复接地电阻不大于10Ω。若以上做法完成后经测试重复接地电阻大于10Ω的话，可考虑增加接地极数量。
6 防护与安全用电措施
6.1 防护措施
1 各类配电箱，开关箱都使用铁制箱，可防水、防火，并且每个箱均加锁；设专人负责管理、操作和监护，固定安装的配电箱高度要求都在1.3米以上，移动式开关箱高度要求0.6米以上，并有脚架支撑，不得随意乱挂乱放；
2用电设备必须实行“一机一闸一漏一箱”制，用电设备设有专用开关箱，严禁一个开关箱直接控制二台及以上的用电设备（含插座）。
3 在电气装置和线路周围不堆放易燃易爆和强腐蚀介质，如使用气割、喷灯等，若难以避免则要求有足够的安全距离；
4 电焊机不得露天存放，有防雨措施，设专用开关箱，外壳做接地保护，侧装二次降压保护器；
5 电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
6.2 安全措施
1 施工现场的电工必须持证上岗，并协助项目部做好施工用电的安全管理工作，保证施工及生活用电系统的正常运行，坚决制止违章用电和乱拉乱接现象，对本工程所有用电系统进行日巡查，作好巡视记录，发现事故隐患及时整改；
2 根据现场安全用电技术规范的要求，对各类用电人员定期进行安全用电知识教育，各类用电人员，应学会和掌握安全用电知识，操作规程；
3 配电箱内的原件应安装在金属底座上，然后整体紧固在配电箱箱体内，金属板座板与配电箱体应作电气连接，金属板座上设有PE排，各设备的PE线与其连接，配电箱的重复接地引下线也从PE排引出，保护线PE必须采用黄、绿双色线，严格与相线、工作零线相区别，杜绝混用。与电气设备相连接的保护线PE采用截面不小于4mm²的绝缘铜线；
4 保证正确可靠的接地与接零，配电箱内和开关箱内的工作零线应通过零排连接，零排与PE排分设；
5 要严格按规定选用与电气设备的用电负荷相匹配的开关、电器、线路的设计与导线的规格也要符合规定，以保护装置的完好，配电箱内和开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临时用电图纸的标示的截面。各种仪表之间的连线应使用截面不小于2.5 mm²的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分；
6 配电箱体的金属支架、金属箱体以及箱内电器的正常不带电的金属底座与外壳等必须做保护接零，保护接零线应经过PE端子板连接；
7 配电箱后面的导线必须排列整齐，绑扎成束，并留出适量的余长，以便检修；
8 需设置照明的场所，行走灯电压不超过36V，特别潮湿的场所电压不超过12V；
9 对施工现场的电气设备要定期检修，检修时，必须做到
停电；
悬挂标志牌，连接必要的接地线；
由相应级别的专业电工检修；
检修人员应穿戴绝缘鞋和绝缘手套，使用电工绝缘工具；
有统一组织和专人统一指挥。
10施工现场的电工应负责每月一次对接地电阻的测试，其电阻值应符合规范要求，如发现电阻值的异常变动，应及时查明原因，采取措施、恢复各类接地的作用和功能；
12临时用电施工前进行安全技术交底，确保人员到会，对未参加人员进行补充使用交底，交底与现场相结合，明确关键点，履行签字手续；
13送电操作合闸顺序为：总配电箱 -分配电箱 -开关箱。停电操作分闸顺序为：开关箱- 分配电箱- 总配电箱；
14电工持证上岗，每天上班前，应对各种电气设备进行全面检查，检查无误后方可开始作业；遇恶劣气候时，应立即进行巡视检查，发现问题及时报告、处理。各操作人员使用电气设备时必须按规程操作并服从电工的安全技术指导。电工有权制止一切违章用电行为。电工维修时必须断电，挂标示牌，并设专人监护；
15施工现场临时用电必须建立包括：临时用电组织设计的全部资料、用电技术交底资料、电气设备试、检验凭单和调试记录、接地电阻、绝缘电阻和漏电保护器漏电动作参数测试记录、电工安装、巡查、维修、拆除工作记录等安全技术档案。由主管该现场的电气技术人员负责建立与管理。其中“电工安装、巡查、维修、拆除工作记录”可指定电工代管，每周由项目经理审定认可，并应在临时用电工程拆除后统一归档；
16临时用电工程应按分部、分项工程进行定期检查，对存在的安全隐患必须及时处理；
17建立电气防火责任制，加强电气防火重点场所火种控制，设置禁火标志；
18合理配置电气保护装置，对电路和设备的过载、短路故障进行可靠的保护；
19照明灯具及发热、产生电火花的电气设备，安装和使用过程中都不允许与易燃物靠近，应保持一定的距离，在电气装置和线路周围不堆放易燃、易爆和腐蚀性介质；
20电气设备要严格按照其性能运行，不允许超载运行，做好经常性的检修保养，使设备能正常运行，并保持通风良好；
21火灾危险场所适用的电气设备，应根据GB50058-1992《爆炸和火灾危险环境电力装置设计规范》列出其中火灾危险环境的电气装置有关规定，供施工中运用，并设置禁止火种标志；
22雷电有可能会引起火灾，对避雷装置要注意检修保养，保持接地良好；
23 台风期间，要根据气象预警做好相应的防护措施，对现场线路、设备进行仔细检查，根据风雨的严重程度，必要时可除生活用电外，全部拉闸停电。如遇配电系统遭台风损坏的，应尽快做好施工现场的抢修工作。确保施工的顺利进行。
