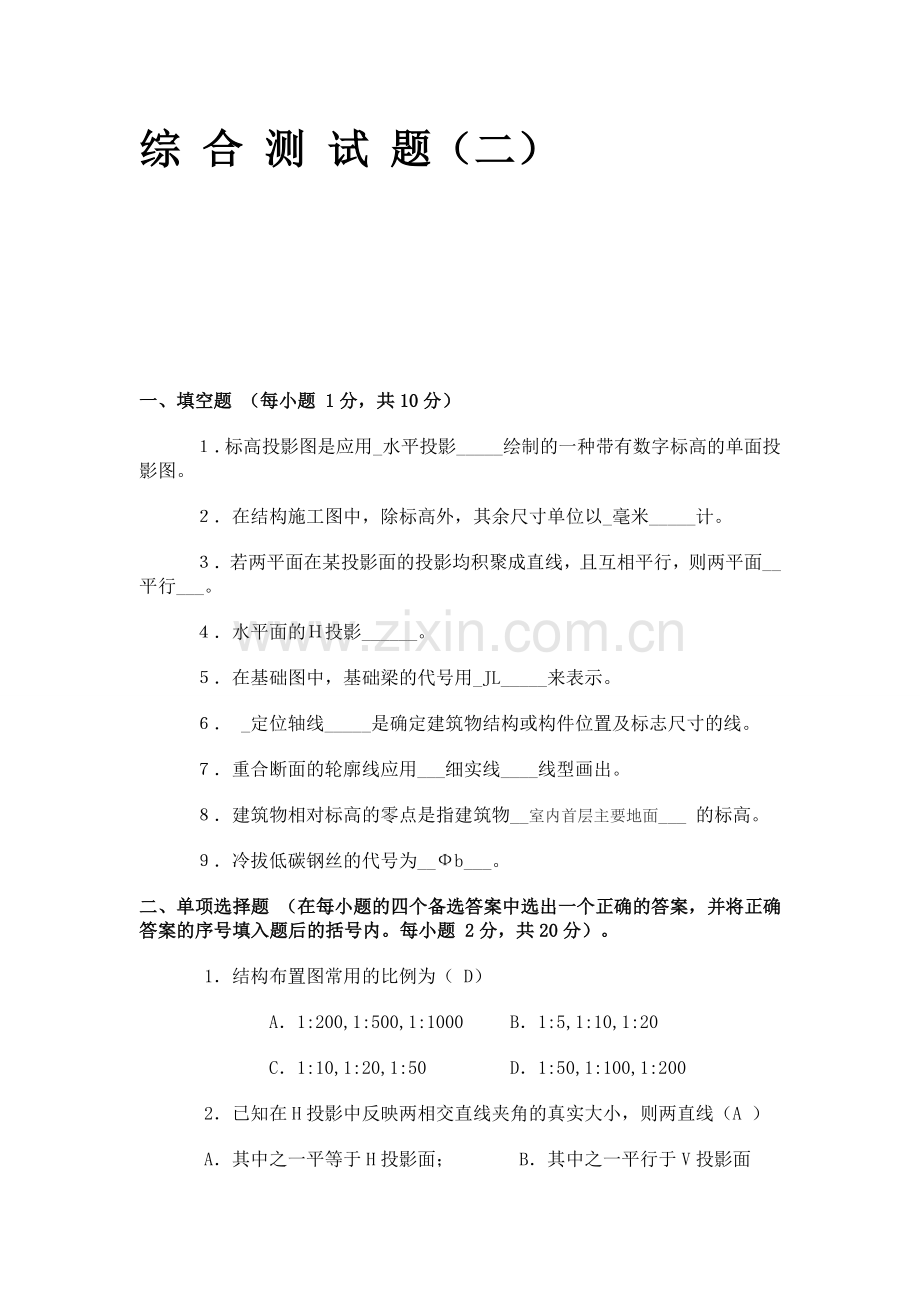

综 合 测 试 题（二）

一、填空题 （每小题 1分，共10分）
   １．标高投影图是应用_水平投影_____绘制的一种带有数字标高的单面投影图。
   ２．在结构施工图中，除标高外，其余尺寸单位以_毫米_____计。
   ３．若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面__平行___。
   ４．水平面的Ｈ投影______。
   ５．在基础图中，基础梁的代号用_JL_____来表示。
   ６． _定位轴线_____是确定建筑物结构或构件位置及标志尺寸的线。
   ７．重合断面的轮廓线应用___细实线____线型画出。
   ８．建筑物相对标高的零点是指建筑物__室内首层主要地面___ 的标高。
  　９．冷拔低碳钢丝的代号为__Фb___。
二、单项选择题 （在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。每小题 2分，共20分）。
    1．结构布置图常用的比例为（ D）
　　　　　　　A．1:200,1:500,1:1000　　 B．1:5,1:10,1:20
　　　　　　　C．1:10,1:20,1:50 　　　　D．1:50,1:100,1:200
    2．已知在H投影中反映两相交直线夹角的真实大小，则两直线（A ）
    A．其中之一平等于H投影面；    B．其中之一平行于V投影面
    C．两条直线均平行于H投影面；  D．两条直线均平行于V投影面
　　3．结构施工图包括（C ）等。
　　  A．总平面图、平立剖、各类详图；    B．基础图、楼梯图、屋顶图
   　 C．基础图、结构平面图、构件详图；  D．配筋图、模板图、装修图
   　４．在管道总平面图上，用粗双点划线表示（B ）
    　　A．给水管 B．雨水管 C．污、废水管 D．附属构筑物
   　５．在二等正轴测投影中，变形系数（即轴向伸缩系数）（ B）相等。
    　　A． p, q； B． p, r； C． p, q, r； D． q, r

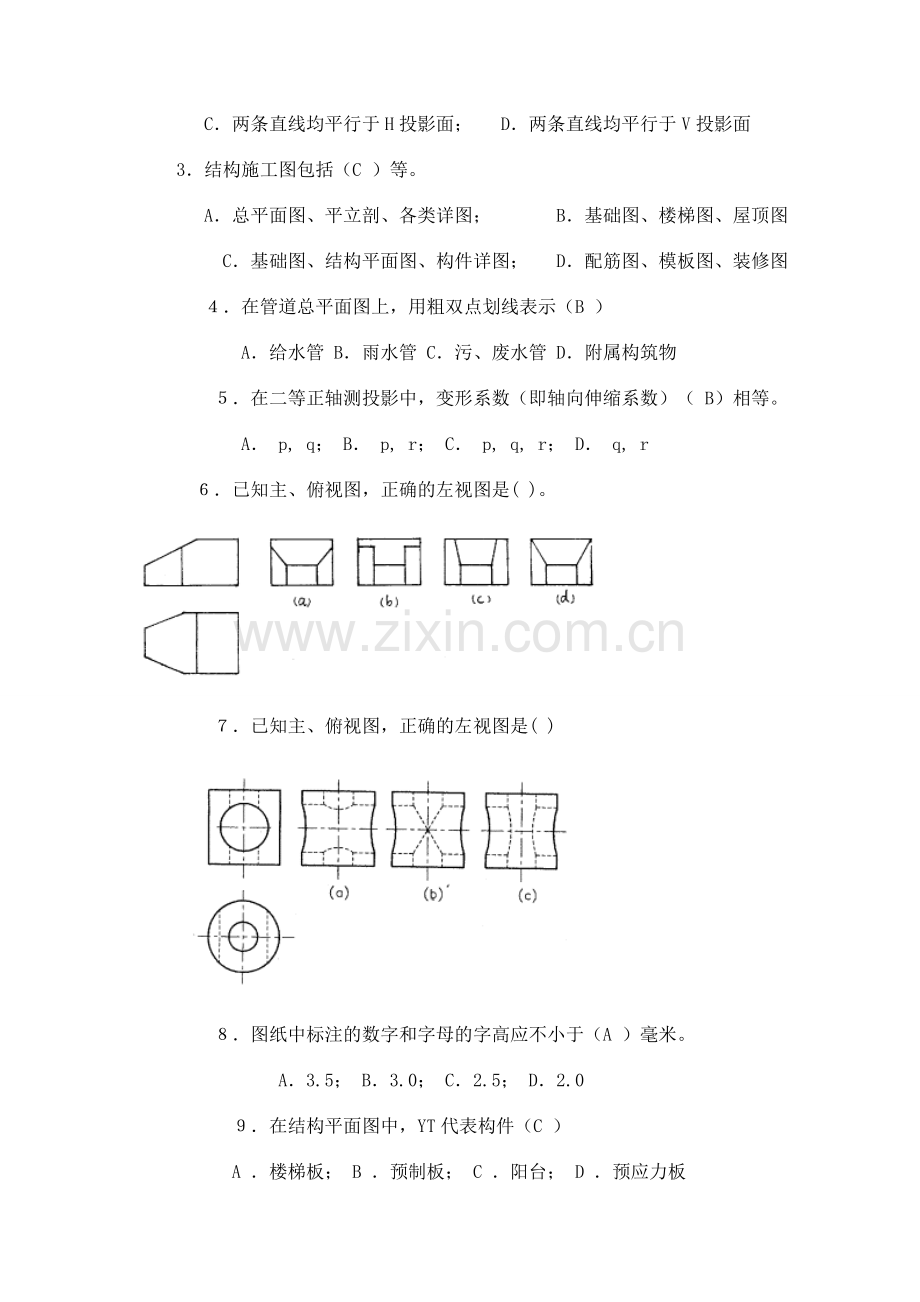

　　　６．已知主、俯视图，正确的左视图是( )。

 　　　７．已知主、俯视图，正确的左视图是( )

 　　　８．图纸中标注的数字和字母的字高应不小于（A ）毫米。
    　　　　A．3.5； B．3.0； C．2.5； D．2.0
   　　９．在结构平面图中，YT代表构件（C ）
　　　　　A ．楼梯板； B ．预制板； C ．阳台； D ．预应力板
三、多项选择题 （在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。错选、多选、少选均不得分。每小题 2分，共20分）
   １．建筑施工图中，尺寸的组成除尺寸线外，还包括（ABC ）
    Ａ．尺寸界线； Ｂ．尺寸数字； Ｃ．尺寸起止符；    Ｄ．尺寸箭头； Ｅ．尺寸单位
   ２．表达工程物体除基本视图以外，还有（CD ）
   Ａ．主视图； Ｂ．底视图； Ｃ．辅助视图；    Ｄ．镜像视图； Ｅ．右侧视图
   ３．建筑剖面图上，用粗线型画出的包括（AE ）
　　Ａ．楼层面； Ｂ．地坪面； Ｃ．可见轮廓线；    Ｄ．门窗洞； Ｅ．剖到的墙身
   ４．正平线的V面投影（BD ）
    Ａ．平行于OX轴； Ｂ．反映实长； Ｃ．反映倾角α；  Ｄ．反映倾角β Ｅ．反映倾角γ
   ５．建筑施工图表达的内容包括（BCDE ）
    Ａ．承重构件的布置； Ｂ．外部造型； Ｃ．内部布置；    Ｄ．细部构造及装修 Ｅ．构件安装
   ６．已知 A点的坐标（20，0，10），则 A点（ ）
    Ａ．在V面上； Ｂ．在H面上； Ｃ．距V面２０；     Ｄ．距H面20； Ｅ．距H面10
   ７．在管道系统图上，管段直径以公称直径表示的有（ ）
    Ａ．混凝土管； Ｂ．硬聚氯乙烯管； Ｃ．铸铁管；    Ｄ．无缝钢管； Ｅ．镀锌焊接管
   ８．直线的Ｖ投影反映实长，此时直线可以是（ ）
    Ａ．正垂线； Ｂ．正平线； Ｃ．水平线；   Ｄ．侧平线； Ｅ．铅垂线
   ９．一套房屋建筑工程，根据其内容和作用不同，可分为（BDE ）。
　　A． 总平面图； B.建筑施工图； C.施工首页图； D.设备施工图； E.结构施工图
   10．基础图包括（CD ）
　　　A.基础立面图； B.基础剖面图； C.基础平面图； D.基础详图； D.基础断面图
 四、根据立体图，补全投影图中的图线 　　　　　　　　　　五、由轴测图作组合体的三视图 　

 六、由两视图补画第三视图 　　　　　　　　 七、根据梁的投影图，作出梁的1－1、2－2断面图（材料：钢筋混凝土）

 八、阅读总平面图，并回答下列问题（ 10 分）。
1．建筑总平面图的常用比例为______________。它主要表示 ____________________________________________等内容。
2．建筑物层数在总平面图中，一般标注在建筑物的_______位置，该总平面图中新建建筑为______层，图中虚线框表示____________建筑，带×细线框表示____________建筑。新建建筑的东侧为________路。
3．新建建筑室内绝对标高为________，室外绝对标高为__________。
4．图中左上角带数字的曲线为___________，它主要用来表示___________。
5．图中风玫瑰可见，该地区常年风向主要是__________风。
