基于51的扩展存储器24C02的程序源代码.docx

#include<reg51.h>
#include<intrins.h>

sbit sda=P2^0; //SDA线
sbit scl=P2^1; //SCL线
sbit rst=P2^4; //关掉时钟芯片输出
sbit hc573_sg_le=P2^6; //对用于锁存段数据的573锁存LE端进行定义
sbit hc573_bit_le=P2^7; //对用于锁存位选通数据的573锁存LE端进行定义
unsigned char dis_num;
unsigned char sec_1,sec_2; //数码管显示的数值，分别代表个位和十位
unsigned char sec_5,sec_6; //数码管显示的数值，分别代表个位和十位
unsigned char code display_table[16]={0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71}; //0-f 16个数码管显示编码

unsigned char code display_en[7]={0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf}; //数码管位选通数据数组

void delay_ms(unsigned int t) //tms的延时函数
{
unsigned int a,b;
for(a=0;a<t;a++)
{
for(b=0;b<113;b++)
{;}
}
}
void _nop5_() //5个机器周期的延时，大约延时5us
{
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
}

void start()
{
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=1; //SDA线拉高，准备产生开始信号
scl=1; //SCL线拉高
_nop5_(); //SDA线高电平持续5us,以符合开始信号定义的要求(>4.7us)
sda=0; //SDA线拉低，产生开始信号
_nop5_(); //SDA线低电平持续5us, 以符合开始信号定义的要求(>4us)
}

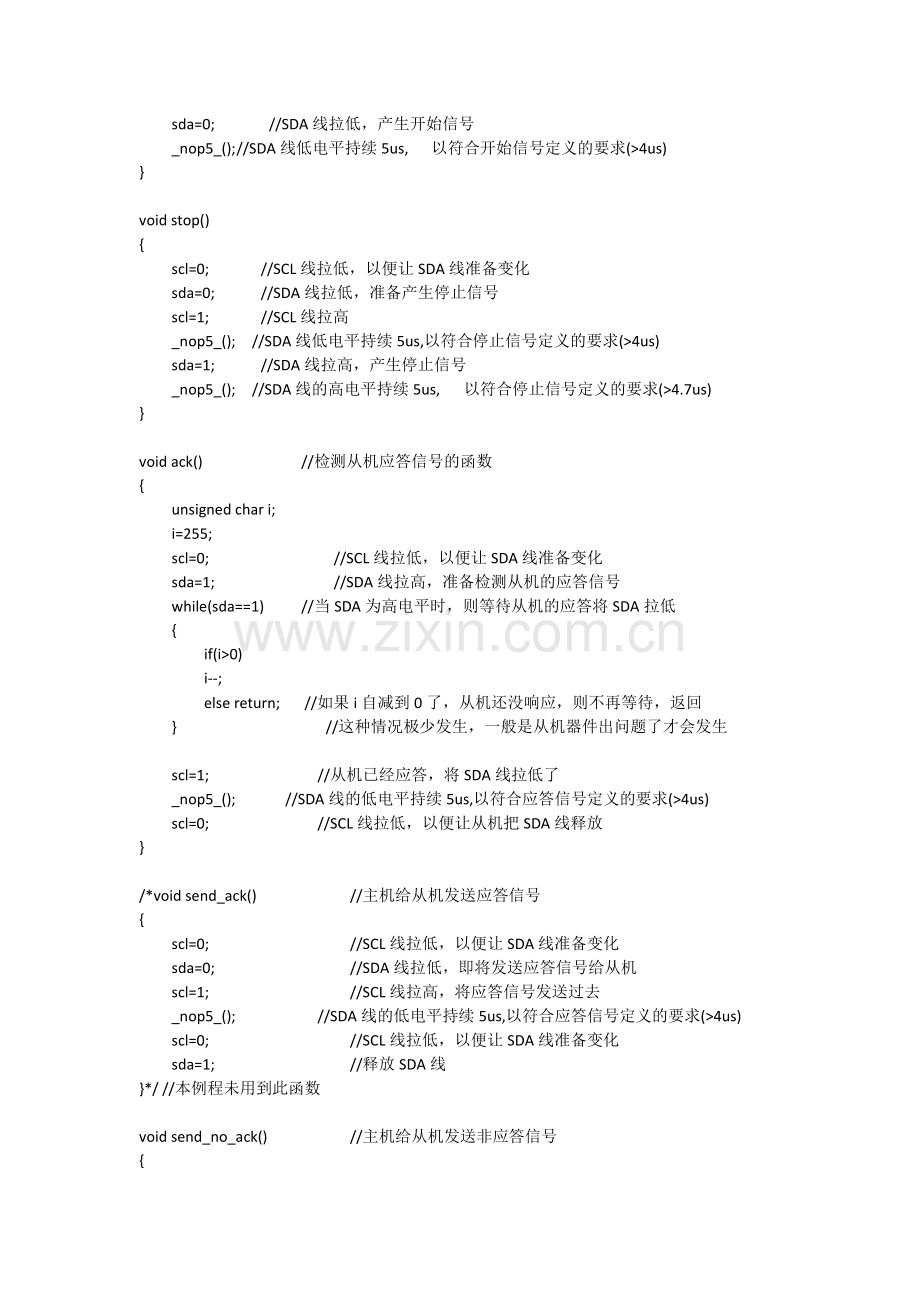

void stop()
{
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=0; //SDA线拉低，准备产生停止信号
scl=1; //SCL线拉高
_nop5_(); //SDA线低电平持续5us,以符合停止信号定义的要求(>4us)
sda=1; //SDA线拉高，产生停止信号
_nop5_(); //SDA线的高电平持续5us, 以符合停止信号定义的要求(>4.7us)
}

void ack() //检测从机应答信号的函数
{
unsigned char i;
i=255;
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=1; //SDA线拉高，准备检测从机的应答信号
while(sda==1) //当SDA为高电平时，则等待从机的应答将SDA拉低
{
if(i>0)
i--;
else return; //如果i自减到0了，从机还没响应，则不再等待，返回
} //这种情况极少发生，一般是从机器件出问题了才会发生

scl=1; //从机已经应答，将SDA线拉低了
_nop5_(); //SDA线的低电平持续5us,以符合应答信号定义的要求(>4us)
scl=0; //SCL线拉低，以便让从机把SDA线释放
}

/*void send_ack() //主机给从机发送应答信号
{
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=0; //SDA线拉低，即将发送应答信号给从机
scl=1; //SCL线拉高，将应答信号发送过去
_nop5_(); //SDA线的低电平持续5us,以符合应答信号定义的要求(>4us)
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=1; //释放SDA线
}*/ //本例程未用到此函数

void send_no_ack() //主机给从机发送非应答信号
{
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=1; //SDA线拉高，即将发送非应答信号给从机
scl=1; //SCL线拉高，将应答信号发送过去
_nop5_(); //SDA线的高电平持续5us,以符合非应答信号定义的要求(>4us)
}
void write(unsigned char dat) //主机向从机写操作函数
{
unsigned char i;
for(i=0;i<8;i++)
{
scl=0; //SCL线拉低，以便让SDA线准备变化
sda=(bit)(0x80&dat); //取字节数据的最高位，发送到SDA线
dat=dat<<1; //发送的数据都是由高位到低位顺序发送的，所以要将所
//需发送的那位移到数据的最高位，以发送到SDA线上

scl=1; //SCL线拉高，数据被发送过去
}
}
unsigned char read() //主机向从机读操作的函数
{
unsigned char i;
unsigned char dat; //定义一个字节变量，用来存储读出的从机数据
dat=0;
for(i=0;i<8;i++)
{
dat=dat<<1; //将位数据不断地往高位移动，将接收到的位数据转换为字节数据
scl=0; //SCL线拉低，以便让SDA线准备变化
dat=dat|(unsigned char)sda; //将接收到的位数据强制转换成字节数据，并存到dat中
scl=1; //SCL线拉高，接收下一位数据
}
return dat; //数据接收完毕，带数据返回
}

void display(unsigned char num,unsigned char i)
{
P0=display_table[num]; //将数值的编码送入锁存器的输入端准备段数据的锁存
hc573_sg_le=1; // 将段数据送给段数据线
hc573_sg_le=0; //锁存段数据，让出P0口以供位选通锁存器使用

P0=display_en[i]; //准备点亮第i个数码管
hc573_bit_le=1; //将位选通数据送到数码管,数码管亮
hc573_bit_le=0; //锁存位选通数据，让出P0口以供段数据锁存器使用
}

void main()
{

unsigned char data1; //用于存储从24C02中读出的数据
rst=0; //关闭DS1302时钟芯片，避免引起干扰
start(); //开始
write(0xa0); //发送寻址字节给从机，通知从机要写数据
ack(); //检测从机的应答信号
write(0x06); //发送要写入的地址，为24C02的0x06位置
ack(); //检测从机的应答信号
write(0x0d); //向24C02发送数据0x0c
ack(); //检测从机的应答信号
stop(); //写入完毕，停止通信
delay_ms(100); //延时100ms,让24C02有足够的时间写入刚接收到的数据

start(); //开始
write(0xa0); //发送寻址字节给从机，通知从机要写数据
ack(); //检测从机的应答信号
write(0x06); //发送要读的地址，为24C02的0x06位置
ack(); //检测从机的应答信号
start(); //重复一次开始信号
write(0xa1); //发送寻址字节给从机，通知从机要读刚才地址中的数据
ack(); //检测从机的应答信号
data1=read(); //读出数据，并把数据存到data1中
send_no_ack(); //读数据完毕，发送非应答信号
stop(); //发送停止信号，停止通信

while(1)
{
display(data1,1); //将数据显示到数码管中
while(1);
}
}
