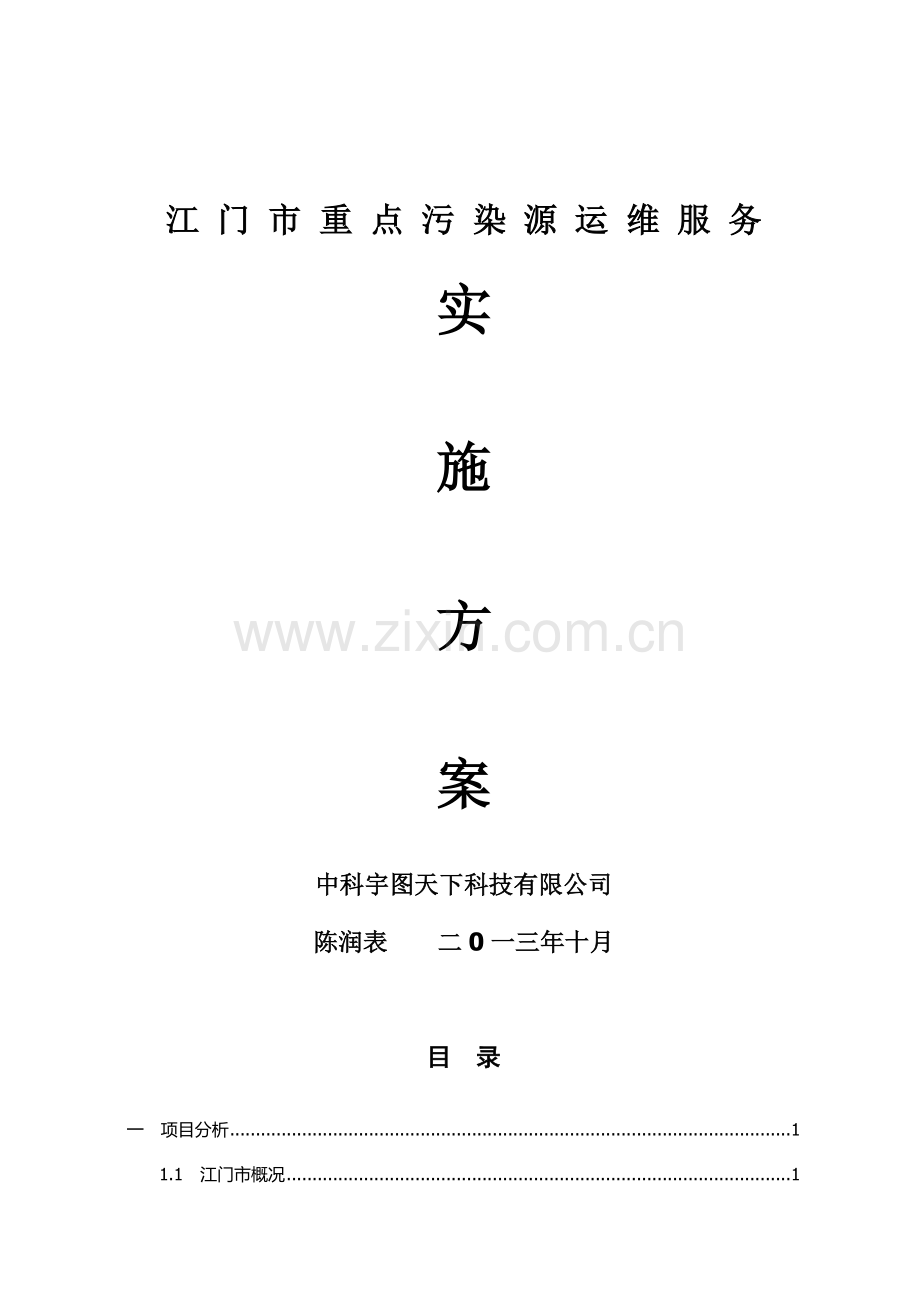

江 门 市 重 点 污 染 源 运 维 服 务
实

施

方

案

中科宇图天下科技有限公司
陈润表 二0一三年十月

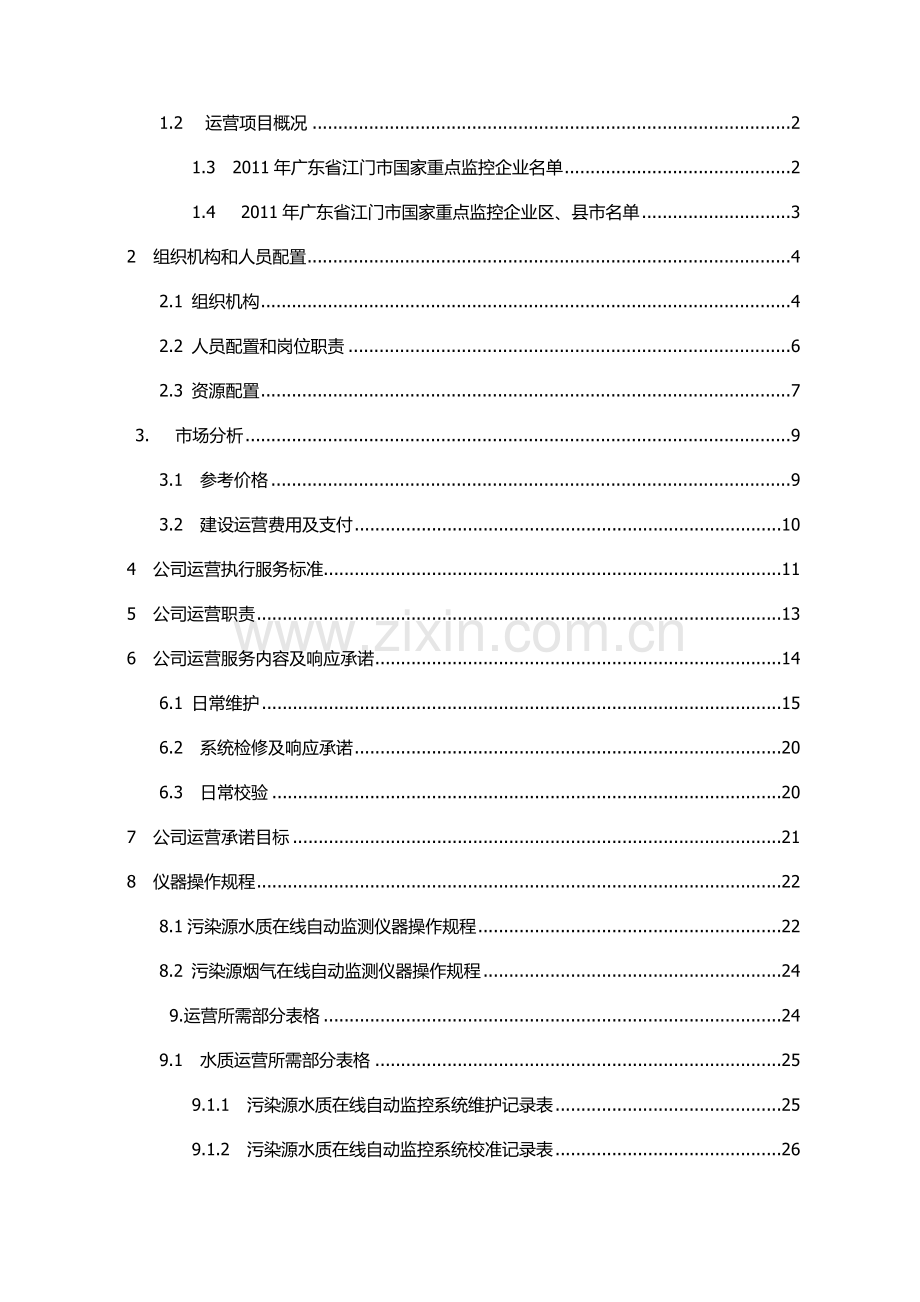

目 录
一 项目分析 1
1.1 江门市概况 1
1.2 　运营项目概况 2
1.3 2011年广东省江门市国家重点监控企业名单 2
1.4 2011年广东省江门市国家重点监控企业区、县市名单 3
2　组织机构和人员配置 4
2.1 组织机构 4
2.2 人员配置和岗位职责 6
2.3 资源配置 7
3. 市场分析 9
3.1 参考价格 9
3.2 建设运营费用及支付 10
4　公司运营执行服务标准 11
5　公司运营职责 13
6　公司运营服务内容及响应承诺 14
6.1 日常维护 15
6.2 系统检修及响应承诺 20
6.3　日常校验 20
7 公司运营承诺目标 21
8　仪器操作规程 22
8.1污染源水质在线自动监测仪器操作规程 22
8.2 污染源烟气在线自动监测仪器操作规程 24
9.运营所需部分表格 24
9.1　水质运营所需部分表格 25
9.1.1 污染源水质在线自动监控系统维护记录表 25
9.1.2 污染源水质在线自动监控系统校准记录表 26
9.1.3 污染源水质在线自动监控系统巡检记录表 27
9.2　气体运营所需部分表格 28
9.2.1 　固定污染源烟气排放连续监测系统维护记录表 28
9.2.2 　固定污染源烟气排放连续监测系统校准记录表 29
9.2.3 固定污染源烟气排放连续监测系统巡检记录表 30
10. 公司运营保证 34
10.1管理者和目标责任保证 34
10.2 资金管理保证 34
10.3 设施、设备和工具保证 35
10.4 备件库存及备品备件保证............................................................. 38
10.5应急设备保证..................................................................................... 40
10.6 流程制度保证......................................................................................42
10.7 绩效考核方案保证...............................................................................43
10.8 　主要设备工作原理、维护与故障处理保证...........................................44

一 项目分析
1.1 江门市概况
江门市是广东省中南部的一个地级市，地处珠江三角洲西部。面积9541平方千米，约占珠三角的1/4，辖蓬江、江海、新会3个市辖区，代管台山、开平、恩平、鹤山4个县级市。总人口414.27万，其中市区人口约133万。

1.2 　运营项目概况
1.2.1 2013年广东省江门市国家重点监控企业名单
2013年广东省江门市重点污染源运维项目B包企业名单
废水（污水）国家重点监控企业名单（新会区以及鹤山市）
序　号
市（地、州、盟）
行政区代码
法人代码
企业详细名称
1
江门市新会

江门市百晖纺织有限公司
2
江门市新会

江门市长兴纸业有限公司
3
江门市新会
440705
28035913－X
江门市丰达纸业有限公司
4
江门市新会
440705
61774244－2
江门市新会区冠华针织厂有限公司
5
江门市新会

江门市新会区顺和实业有限公司
6
江门市新会

江门市新会区信和染整有限公司
7
江门市新会

江门市新会仁科环保有限公司
8
江门市新会

江门万濠科技弹性织物有限公司
9
江门市新会

江门中顺纸业有限公司
10
江门市新会

江门市新会区龙泉污水处理有限公司
11
江门市新会

亚太纸业（广东）有限公司
12
江门市鹤山

共和污水处理厂
13
江门市鹤山

鹤山第2污水处理厂
14
江门市鹤山

杰洲污水厂
15

废气国家重点监控企业名单
序　号
市（地、州、盟）
行政区代码
法人代码
企业详细名称
1
江门市
440705
61774049－8
新会双水发电（B厂）有限公司
2
江门市
440705
61774244－2
江门市新会区冠华针织厂有限公司
3
江门市
440705
61769091－0
新会粤新热电联供有限公司
4

2　组织机构和人员配置
2.1 组织机构
运营中心总经理

运营中心副总经理

实验室化验员
运营中心助理

商务销售人员
技术人员

2.2 人员配置和岗位职责
职　务
人数
岗位职责
运营中心总经理
（李总或王彤）
1
负责本项目在该地区的安装调试、检测验收、运营工作的协调、总体经营和全面管理工作。负责办事处的财务、行政等资源的预算和配置管理工作。负责设备档案的管理，收集和整理周报、月报、巡检记录、维修记录等日常文档。负责管理备件库，保证合理的备件库存率，对备件进出库进行登记。负责对每周、每月提交实施或运维报告给环保局相关部门，并接受指示。负责其他部门重大问题的协调沟通工作，确保各项工作顺利开展。
技术负责人
(戈洪超）
1
负责本项目的技术指导和支持工作,负责在线监测系统维护和排障的技术支持，并辅助运营经理招聘技术人员，同时对技术人员进行培训和指导工作，并协助运营经理完成各方面运营工作。
技术人员
（吴伟+新招1人）
2
负责本地区工程项目的安装调试、检测验收及定期巡检维护工作。负责每日在线远程监控设备的运行情况，发现异常及时报告。周末和节假日轮值。负责对故障设备进行抢修、恢复设备正常运行。药剂试剂的更换，设备的日常检查校准等。
实验室人员
（新招1人）
1
负责内部药剂的调配，并协助技术人员进行比对和运维工作。
商务销售人员
（陈润表+新招人员）
2
负责跟环保局联系，并跟局方签订运维合同；负责跟企业联系，并签订运维合同；联系好监测站，监察分局，信息中心等部门，保证验收顺利通过；负责整个江门3区4市软件，硬件集成等环保项目的销售工作。
运营中心助理
（林绣娟）
1
负责人力资源、考核、档案管理、财务、行政等工作及后勤保障服务工作
3 市场分析
一）废水类在线监测系统运维费用指导价格为4.5万元/套/年(指一套标准的水质在线监控系统,包含COD分析仪、流量计、数据采集器，NH3－N分析仪等主分析仪，2）废气类在线监测系统运维费用指导价格为5.5万/套/年(指一套标准的烟气在线监测系统,包含烟气在线分析仪(二氧化硫、氮氧化物、氧)、温度压力流速一体化分析仪、烟尘检测仪、烟气采样及反吹系统、PLC控制系统及数据采集器等)。
按照以上参考价格，一家企业按照一套在线监测系统收取运营费用的情况下，此项目运营费用年度总计为：15套水　X　4.5万元/套/年　＋　4套气　X　5.5万/套/年　＝　89.5万元/年，2年共计180万，另外有10套污水企业未联网，所以2年的运维项目共计约300万。
客户类型
企业数量（家）
重金属（已安装）
污水(PH计、流量计、COD和氨氮
烟气在线监测
剩余数量
备注
国控
137
64
41
10
22
另外已经关停的有15家企业，最后剩余241家省控和市控单位还没安装设备的，占总受控的45%。该数据以合作方跟环保局官网提供的数据还有我们手中的资料为准。按30%的量计算，新会区跟鹤山区还剩余约80家在线监测设备的需求，以50%的安装率，2-3年内有40套在线监测设备的安装，约600万的需求。
省控、
市控
394
124
30
5
234
总数
531
188
71
15
256

3.1 运营费用支出预算
运营费用计算方法：按年计算
运营费用构成
费用（单位：万元）
备注
人力成本（按广州公司人力核算）
32.4
计划技术4人*3500元/月*12月=16.8万，综合部1人*3000元/月*12月=3.6万，销售人员2人*5000元/月=12万
配件成本（水质）
　3
按1个片区15家监控点，每个点每年2000元配件成本计算。
配件成本（烟气）
5
包括采样泵4个、滤芯8个、采样探头滤芯12个、冷凝器1个、反应室更换1个、粉尘仪更换2台、采样管更换1根、差压变送器更换2台氧传感器更换2个等
车辆购置成本
　6
按购置一辆面包车或一辆皮卡计算
燃油成本
　4.8
按17家企业，平均企业来回距离40公里，一月去4次计算；每公里油耗1.5元
实验室成本
耗材成（标气和药品）
　5
药品每套设备的消耗和标气的使用数量是固定的，标气NO\SO2\高纯氮、高中 低各一瓶。
实验室
设备
8.6
以最简单配置做 崂山应用3012H +万分之一电子天平+实验室玻璃器皿（详见附件清单）
实验室（水质）用品耗材成本
7.5
主要做水质实验，和一些耗材。
实验室（烟气）耗材成本

烟气耗材3012H正规使用一年大概1万和监测频率、监测浓度、监测时间有关系。第一年购买设备，一般是没有配件费用的
办公成本
办公设备
　2.3
打印传真机2000元/台，每人一台电脑（5*3000元/台=1.5），耗材6000元/年
工具耗材成本
2
万用表、螺丝刀、电笔、活扳手、绝缘胶带、生胶带、信号线、电烙铁等（应该在增加安全帽、安全带、工具要人手一套，还有一些特殊工具、要达到2000元/年）环保局信息中心平台数据处理服务器一台，价格1.8万元。
办公、实验室装修费用
2
初步按实验室装修核算。估算2万元
其他费用
5
关系维系和客户之间的消耗，和当地物价有关系。
费用总计
83.6万
第一年成本核算初步合计为83.6万元
备注：考虑到运维的响应时间，也为了简化流程提高效率，特准备3万元的备用金用于临时采购一些必要的零备件和耗材，该费用的管理计划是由销售助理林绣娟统一管理。
类别
设备名称
型号规格
数量
采购价
备注
办公设备清单
车辆
五菱小客车
1部
60000
计划费用不超过6万元
办公桌椅

根据工作人员数量配备，江门分公司基本上已具备
固定电话

8部

根据现场情况决定
传真机

1个

江门分公司已经具备
打印机

1个
笔记本电脑

4台

根据工作人员数量配备
文件柜

6个

根据现场情况决定
联网设备

2套

根据现场情况决定
其他办公用品

根据需要配置
数据采集监控中心机房设备
台式电脑

1台

液晶显示屏
环保局信息中心平台数据处理服务器
戴尔或IBM
1台

费用估算1.8万
办公桌椅

1套

备件库设备
专用货架

供备品备件存放
备机

根据设备数量
备品备件

根据设备用量

专用工具
安装调试
4套

根据现场情况决定
外购类工具清单
螺丝刀
十字头#1*100MM
3把

美国史丹利、德国世达、日本马牌、台湾宝工、德国昆杰、日本罗宾汉、力易得
螺丝刀
一字头2.5*100MM
3把

螺丝刀
十字头#2*150MM
3把

螺丝刀
一字头6*150MM
3把

斜口钳
5寸
3把

尖嘴钳
5寸
3把

内六角
套装（公制）
3套

活动扳手
10寸
3把

上海劳动、长城精工
活动扳手
8寸
3把

活动扳手
6寸
3把

卡环钳
外开型
3把

卷尺
5米
3个

静电刷

3个

美工刀

3个

割管刀
MAX:16mm 不锈钢管刀
3把

PARKER或美国里奇

弯管器
6mm\8mm\12mm　弯管器
3把

万用表

3个

优利德UT60G
拉杆工具箱

3只

长*高*厚    47*39*24(厘米)可适当加大
材料：尼龙、帆布
内部分层，可放置工具、电脑等其它个人物品
设有高质量的拉杆和耐磨的底轮
工具收纳袋

3只

长*高*厚35*25*20(厘米) 材料：尼龙、帆布
主要用于收纳手动工具，并集中放置到工具箱中
工装类工具
232转USB线

3根

RS485转232模块

3只

静电手腕

3只

软件类工具
上位机软件

实验室配备设备清单如下：
序号
设备名称
规格
厂家
数量
采购价

水质

1
COD回流装置

1套
3000

2
六联加热炉

1个
450

3
定性滤纸
12.5cm
16.5元/盒（杭州）
5盒
82.5

4
定量滤纸
12.5cm
43.8元/盒（杭州）
5盒
219

5
玻璃漏斗
60mm
3（上海）
2个
6

6
扁形称量瓶
70*35mm
7.8（上海）
4个
31.2

7
真空干燥器
300mm
280(蜀玻)300mm
1个
280

8
吸耳球
大/中/小
3.3/3/2.8
2个
6.6

9
大肚移液管
1ml
4.2（北玻）
1个
4.2

10
大肚移液管
2ml
4.3（北玻）
1个
4.3

11
大肚移液管
5ml
4.5（北玻）
1个
4.5

12
大肚移液管
25m
6（北玻）
1个
6

13
大肚移液管
50ml
8.8（北玻）
1个
8.8

14
等直径移液管
10ml
4.2（北玻）
2个
8.4

15
大白口试剂瓶
1000ml
11（蜀玻）
4个
44

16
棕大白试剂瓶
1000ml
16（蜀玻）
4个
64

17
一次性PE手套

6.5元/包
1包
6.5

18
不锈钢药勺
18cm
2.5
2个
5

19
试管刷
大号
1
1个
1

20
试管刷
中号
0.8
1个
0.8

21
试管刷
小号
0.6
1个
0.6

22
容量瓶（大肚）
100ml
5.4（北玻）
4个
21.6

23
容量瓶（大肚）
200ml
6.6（北玻）
2个
13.2

24
容量瓶（大肚）
250ml
7.2（北玻）
2个
14.4

25
容量瓶（大肚）
500ml
8.7（北玻）
4个
34.8

26
容量瓶（大肚）
1000ml
12（北玻）
4个
48

27
塑料桶
25L
25
4个
100

28
量筒
100ml
5.3（北玻）
1个
5.3

29
量筒
500ml
15.8（北玻）
1个
15.8

30
量筒
1000ml
23.3（北玻）
1个
23.3

31
量筒
2500ml
38.7（北玻）2000ml
1个
38.7

32
蒸馏水制作设备

1台
3000

33
锥形瓶
250ml
6.5（北玻）
4个
26

34
磁力搅拌器（带加热）

1台
600

35
冷藏冰箱

1台
2000

36
鼓风干燥箱

1台
4800

37
实验台（办公室改造）

1个

38
万分之一电子天平

1台
5000

39
乳胶管
6*9mm
2.8元/米
4米
28

40
玻璃棒
7*300mm
0.8
2根
1.6

41
移液管架
有机移液管架（圆盘） 18孔
38.5（广东）
1个
38.5

42
氨氮预处理设备
YHNH-200型蒸馏装置

1套
1250

43
流速仪（可选）
MGG/KL-DCB流量计

1台

44
PH试纸

2.5元/本
1包
10

45
塑料清洗瓶
500ml
4（广东）
1个
4

46
塑料烧杯
2L
6（广东）
1个
6

47
塑料烧饼
1L
3.6（广东）塑料烧杯
1个
3.6

48
玻璃烧杯
1L
13.5（北玻）
1个
13.5

49
玻璃烧杯
2L
28.3（北玻）
1个
28.3

50
玻璃烧杯
50ml
3.8（北玻）
4个
15.2

51
长直导管（玻璃）

10

52
氨球
500ml

20

53
凯式烧瓶
500ml

15

54
石棉网
6个
2.8元/张（北玻）
6个
16.8

55
滴管
2个
3.5元/个
2个
7

56
玻璃导管（中间带阀门）

2个
12

57
玻璃珠

1盒
22

58
汽水分离器

1个
35

59
玻璃管连接器
45度弯头

2个
10

60
定氨反应器

1个
45

61
滴瓶
125ml棕色

2个
12

62
直行冷凝管

2个
20

64
等直径移液管
2ml
4.2（北玻）
1个
4.2

65
等直径移液管
1ml
3.8（北玻）
1个
3.8

66
塑料桶
5L

4个
60

碱式滴定管
50ml

2个
100

67
酸式滴定管
50ml

2个
100

68
酸式滴定管支架

2个
200

69
温湿度计

73（河北）
1个
73

烟气

70
崂应2012h（08代）

1台
64500

86639

4　公司运营执行服务标准
项目运营严格遵守国家现行标准、法律与法规，并参照地方相应规范标准。中科宇图公司严格按照相关标准规范开展运营维护工作。
国家环境保护总局令 第28号 污染源自动监控管理办法；
环境保护部文件 环发〔2008〕6号 关于印发《污染源自动监控设施运行管理办法》的通知；
环境保护部文件 环发〔2008〕25号 关于进一步做好国控重点污染源自动监控能力建设项目实施工作的通知；
环境保护部文件 环发[1999]　24号 关于开展排放口规范化整治工作的通知；
HJ/T12-1996 　 环境保护仪器分类与命名；
GB/T16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法；
HJ/T397-2007 固定源废气监测技术规范；
HJ/T 48-1999 烟尘采样器技术条件；
HJ/T 47-1999 烟气采样器技术条件；
HJ/T 373-2007 固定污染源监测质量保证与质量控制技术规范（试行）；
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）；
HJ/T 75-2007 固定污染源烟气排放连续监测技术规范（试行）；
HJ/T15-1996 超声波明渠污水流量计；
HBC 34-2004 环境保护产品认定技术要求电磁管道流量计；
HJ/T 372-2007 水质自动采样器技术要求及检测方法；
HJ/T 91—2002 地表水和污水监测技术规范
GB/50168-92 电气装置安装工程电缆线路施工及验收规范
HJ/T 353-2007 水污染源在线监测系统安装技术规范(试行)；
HJ/T 354-2007 水污染源在线监测系统验收技术规范(试行)；
HJ/T 355-2007 水污染源在线监测系统运行与考核技术规范(试行)
HJ/T 356-2007 水污染源在线监测系统数据有效性判别技术规范(试行)
HJ/T 377—2007 环境保护产品技术要求化学需氧量(CODCr)水质在线自动监测仪
HJ/T 399—2007 水质化学需氧量的测定 快速消解分光光度法
HJ/T 191—2005 紫外（UV）吸收水质自动在线监测仪技术要求
HJ/T 96—2003 PH水质自动分析仪技术要求
HJ/T 97—2003 电导率水质自动分析仪技术要求
HJ/T 98—2003 浊度水质自动分析仪技术要求
HJ/T 99—2003 溶解氧(DO) 水质自动分析仪技术要求
HJ/T 100—2003 高锰酸盐指数水质自动分析仪技术要求
HJ/T 101—2003 氨氮水质自动分析仪技术要求
HJ/T 102—2003 总氮水质自动分析仪技术要求
HJ/T 103—2003 总磷水质自动分析仪技术要求
HJ/T 104—2003 总有机碳(TOC)水质自动分析仪技术要求
GB 18918－2002 城镇污水处理厂污染物排放标准
HJ/T 373-2007 固定污染源监测质量保证与质量控制技术规范（试行）；
HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准；
HJ/T352-2007 环境污染源自动监控信息传输、交换技术规范；
GB/T15562.1-1995 环境保护图形标志—排放口（源）；
GB6587.1-8-86 电子测量仪器环境试验；
GB50169-92 接地装置施工及验收；
YD 5068-98 移动通信基站防雷与接地设计规范；
GBJl31-90 自动化仪表安装工程质量检验评判标准；
GB4720-84 控制柜安装标准；
GB/T 1.1-2000 标准化工作导则；
GB/T 20001.3-2001标准编写规则；
GB/T 7027-2002 信息分类和编码的基本原则与方法；
GB6988－86 电气制图；
GB4728 电气图用图形符号。
GB 50140-2005 建筑灭火器配置设计规范
GB4351 手提式灭火器通用技术条件；
GB4402 手提式干粉灭火器。
5　公司运营职责
我公司承担的运营职责如下：
A　江门市运营服务中心项目经理对本项目所有设备的运营工作负总责，各区域的项目设备运营工作由各地环保工程办事处主任具体负责。
B　我公司承担委托责任，保证各自动监控基站在运营委托时间内的正常运行。
C　负责监测设备的安装、调试、验收交接、现场培训等工程实施工作，确保公司产品顺利实施和投运。
D　负责监测设备的巡检、维护、故障检修等，确保设备正常稳定运行。在运行中按规定对设备定期进行校准及校验。
E　负责服务热线、客户回访、客户厂家培训、备件管理等客户服务工作，提升解决客户问题的效率和质量，提高产品正常运行率和运行质量，提升客户满意度。
F负责运营所需人力资源、财务资源、行政资源等的规划、配置、监控管理等工作，为运营工作的顺利开展提供保障。
G　江门市运营服务中心对所有自动监控基站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台帐，建立相应的质量保证体系，并接受环境保护管理部门的档案检查。
H　各地运营办事处每月制作环保设备运行月报，向当地环保局做运营工作报告；江门市运营服务中心每月制作全市环保设备运行月报，向市环保局作运营工作报告，陈述每个站点和自动监控系统的运行情况。
I　发生重大事故或仪器严重故障的情况，4小时内上报给当地环保局。若自动监控系统产生重大故障，致使监控数据缺少1天以上，需将故障原因和处理方案及时上报环保部门。
J　我公司对企业的有关排污情况和其他技术情况保密。
K　接受监督核查部门的定期与不定期考核。
6　公司运营服务内容及响应承诺
我公司对废气、废水自动监控系统的维护按照系统的维护规范和各种仪器相应的维护规范进行，主要包含以下内容：
6.1 日常维护
a 每日远程检查系统运行状态。
B 每7日至少到现场对系统进行一次检查和维护，包括：
1）检查、及时更换分析仪器所必需的药剂、气体（根据仪器的实际情况制定各个企业端定期更换药剂、气体的时间表）。
2）检查、更换系统所必须的易损设备，如供给软管、排水管、工作电极等，保证系统正常运行。
3）对设备采样单元、预处理单元、分析单元、数据采集与控制单元、数据处理与传输单元等进行检测，对检测出现的问题进行维修。
4）对仪器进行一次零点和量程的手动校准。
C 　每月对整个系统（包括采样系统、分析仪器系统、数据采集/控制系统、数据处理与传输单元）进行一次保养和维护，包括：
1）对水泵和取水管路、配水和 进水系统、仪器分析系统进行清洗和维护。
2）对采样单元、预处理单元、分析单元、废气和废水排放单元进行清洗、吹扫和维护。
3）对数据采集/控制系统、数据处理与传输系统的工作状态进行一次检查。
4）检查自动监控仪器接地情况，检查自动监控用房防雷措施。
D　 每3个月至少进行一次手动对比监测，根据测定结果对仪器进行校准。
E　 每年进行一次全系统检查。
F 每年对自动监控仪表委托技术监督部门进行一次检测（费用计入运营费）。
G 　保持仪器设备及站房的清洁。
H 　流量计的维护及其他设备按相应维护规范进行。
I 　确保全部设备的正常运行率在95%以上。
J 　日常维护内容详见下表：

维　护　周　期　与　内　容
维护项
时　间
维　护　的　内　容
二氧化硫、氮氧化物、氧气分析仪的维护
每　　天
观察分析仪的数据显示是否正常。
每　　周
对分析仪要进行校准一次，校对分析仪的零点和量程范围是否在允许的误差范围内。
同时查看报表，对照历史数据，检查分析仪的工作稳定性。
烟气处理系统的维护
每　　天
查看二级电子制冷器、二级派克过滤器至恒压井的排水口是否有气泡溢出，溢出气泡的大小和原来是否一样，缓冲井是否有水倒流。
蠕动泵和真空泵工作是否正常。
流量计上的流量控制是否正常。
电子制冷器工作是否正常。
水汽分离器工作是否正常。
查看风扇工不工作。
如过滤器滤芯污染严重，则需要更换。
各管、接头、针阀、电磁阀是否正常。
分析房内反吹气源的维护
每　　天
检查分水调压阀内是否有水。
查看分水调压阀压力大小是否是设备所需值。
反吹气管线是否存在漏气。
分析房内污水、污气排放系统的维护
每次进入分析房
检查污水污气排放管线是否有破裂，检查恒压井内水位的高低。
平台上烟气釆样系统的维护
每月检查一次
检查加温装置工作是否正常，包括电伴热管、伴热带的温度是否正常。
检查滤芯表面的灰尘有多少。
平台上反吹气系统的维护
每月检查一次
检查各个接头是否漏气、各电磁阀工作是否正常。
打开储气罐排水球阀，把水排空。
平台上净化风系统的维护
每月检查一次
检查鼓风机滤芯。
鼓风机的响声是否异常。
烟尘釆集分析系统的维护
每月检查一次
将烟尘分析仪发射端、接受端拆下，检查镜面是否有灰尘。
同时要经常检查接受光源的同心度。
烟气参数监测子系统
每月检查一次
皮托管流量计（或热敏流量计探头）、温度传感器探头、采样管腐蚀情况，根据腐蚀情况采取相应措施。
数据采集、传输与监控
系统
每 天
监控界面是否有报警。
监控界面是否死机。
数据采集仪能否采集到数据。
数据采集仪能否正常传送数据。

设备名称
例行检查维护内容
建议频次
COD、氨氮在线监测仪
是否应更换、添加试剂
2星期/次
加热器件是否正常（比如：裂痕、功能）
2星期/次
玻璃器皿（冷凝器）位置是否正常、是否有泄露
2星期/次
量杯、液位传感器是否有污浊、堵塞
2星期/次
计量杯溢流管排泄是否通畅
2星期/次
阀体排泄是否通畅
2星期/次
指示电极是否亮洁，电压是否正常
2星期/次
调压器功率输出是否适当
1个月/次
仪器外观是否清洁
1个月/次
管路、管路接头是否有滴漏
1个月/次
打印纸、色带是否须更换
2个月/次
时间设置是否正确
2个月/次
蠕动泵泵管是否有老化、卷入现象
2个月/次
外接泵过滤网是否需要清洁
2个月/次
采样管内壁是否很脏、需要清洗
3个月/次
搅拌电机运行是否平稳，功能是否正常
3个月/次
计量杯液位传感器导线插头弹簧片是否有锈蚀
3个月/次
测量电源220VAC实际输入电压
3个月/次
测量开关电源输出电压
3个月/次
仪器接地是否良好
3个月/次
监测仪参数设置是否正常
3个月/次
蠕动泵转动时是否有较大噪音
3个月/次
风扇是否正常
3个月/次
通信是否正常
3个月/次
搅拌电机是否正常工作，搅拌子是否正常搅拌。
2星期/次
采样蓄水池
看污水采样池中水质有无浑浊，有无淤泥沉淀。浊度值有无明显升高
2星期/次
1个1次定期清洗
超声波流量计
回波、较波是否正常。
2星期/次
流量计超声波探头下是否有异物，影响超声波的测量。
2星期/次
流量计数据是否能正常与黑匣子之间实现数据传输。
2星期/次
PH计
电极的定期清洗
3个月/次
定期校正
3个月/次
玻璃电极正常损坏后的更换

6.2 系统检修及响应承诺
为了使自动监控系统能维持完整的数据获取率，我公司具备迅速的故障排除、充足的备品备件、便捷的交通和通讯工作工具等必要的保证条件：
A 　我公司在本地运营维护服务机构有相应的专业运营人员，专业运营人员有相应的证书。仪器设备包括校准设备，维修人员配备笔记本电脑，便携式显示器、键盘，有专用车辆。
B 　保证7×24小时技术服务和支持，一旦发生故障，我公司能迅速做出反应，4小时内到达现场处理问题。对于一些容易诊断的故障会在8小时内修复，对不易诊断和维修的仪器故障，在1天内完成维修，48小时内不能将故障解除的提供备用设备更换。
C 　若自动监控仪器进行了更换在正常使用和运行之前必须对仪器进行一次对比监测和校验。
D 　备有足够的备品备件（在本地运营机构保持常用配件5套以上），对其使用情况进行定期清点，并根据实际需要进行增购，以不断调整和补充各种备品备件的存储数量。
6.3　日常校验
至少每3个月进行一次实际水样、烟气比对实验，进行一次现场校验，可自动校准或手工校准。检测项目包含重现性、零点漂移、量程漂移和线性误差。
废气校验方法见：
HJ/T397-2007 固定源废气监测技术规范；
HJ/T 48-1999 烟尘采样器技术条件；
HJ/T 47-1999 烟气采样器技术条件；
HJ/T 373-2007 固定污染源监测质量保证与质量控制技术规范（试行）；
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）；
HJ/T 75-2007 固定污染源烟气排放连续监测技术规范（试行）；
CODcr校验方法详见HJ/T377-2007 环境保护产品技术要求化学需氧量（C0Dcr）水质在线自动自动监控仪；
氨氮校验方法详见HJ/T101-2003 氨氮水质自动分析仪技术要求；
流量计校验方法详见HJ/T15-2007 环境保护产品技术要求 超声波明渠污水流量计；
水质自动采样器校验方法HJ/T372-2007 水质自动采样器技术要求及检测方法；
当仪器发生严重故障，经维修后在正常使用和运行之前亦必须对仪器进行一次校准和校验。
进行相关校准和校验时，必须有专人负责监督工况，在测试期间保持相对稳定，作好测试记录和调整、维护记录。
本技术附件未提及的校验内容，参照相关仪器说明书要求执行。
7 公司运营承诺目标
1）按系统及各设备操作规范进行操作维护。
2）数据数量目标：保证每日检测并上传有效数据组≥12组。
COD、氨氮、烟气至少每2小时获得一个监测值，每天保证有12个测试数据；流量至少每5分钟获得一个监测值，监测数据的捕获率在90%以上。参与统计的有效数据不低于所捕获数据的90%。各项指标数据统计的有效性规定详见下表。
项目
取值时间
数据有效性规定
CODcr
日均值
每日保证至少有12个监测值
季平均
每季至少有81个日均值
每月至少有27个日均值
氨氮
日均值
每日保证至少有12个监测值
季平均
每季至少有81个日均值
每月至少有27个日均值
流量
日测值
每日保证至少有260个监测值
季平均
每季至少有81个日均值
每月至少有27个日均值
等比例水质采样器
根据环保局要求设定

烟　气
日测值
每日保证至少有12组监测值
季平均
每季至少有81个日均值
每月至少有27个日均值
3）保证所有监控站点设备正常运行率在95%以上。
4）7×24小时技术服务及支持，响应时间＜4小时。
5）故障恢复时间＜24小时。
6）备品备件保证：备件≥5套，易耗品≥20套，备机≥实际运行数的5%。
7）建立水、气污染源自动监控系统日常运行记录和设备台帐，建立相应的质量保证体系，并接受环保部门的台帐检查。
8　仪器操作规程
8.1污染源水质在线自动监测仪器操作规程
1 污染源在线自动监测系统应配备专用设备间和专用电源，现场环境应满足仪器要求，保持现场环境卫生和仪器的卫生。
2 COD、氨氮在线自动监测仪操作规程：
1) 必须严格遵守仪器《使用说明书》的规定；
2) 准确配制仪器所需的各种化学试剂；
3) 定期更换或添加仪器所需的各种化学试剂，并作好相应的记录；每次换试剂和蒸馏水必须按《产品使用说明书》的要求进行标定；
4) 定期对仪器进行校准；及时处理仪器产生的废液；
5) 按照《检查内容表》检查相关的参数；定期及时更换易耗件；
6) 检查仪器的显示功能和各部件工作功能是否正常；
7) 仪器长期停用时，应排干所有试剂并用蒸馏水清洗、排干，然后切断供电；
3 流量计操作规程：
1) 定期查看流量计超声波探头，清理探头下面的杂物；
2) 定期查看流量计主表各个符号显示是否正常；回波、校波是否正常;
3) 定期校验堰槽零水位是否准确；
4) 查看流量计与数据采集器的连接和通讯是否正常。
