KDSPA公共广播系统.docx

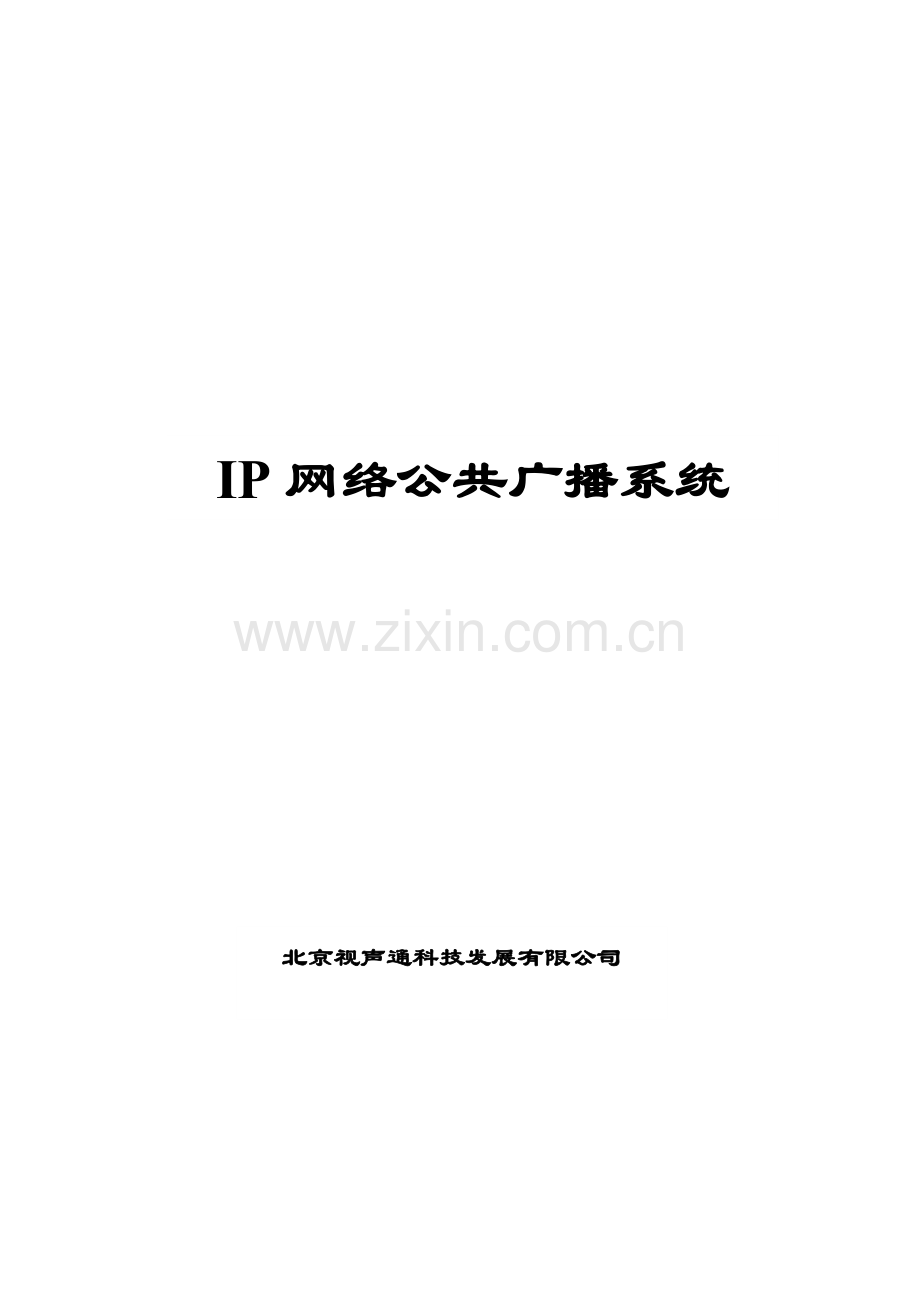

IP网络公共广播系统

北京视声通科技发展有限公司

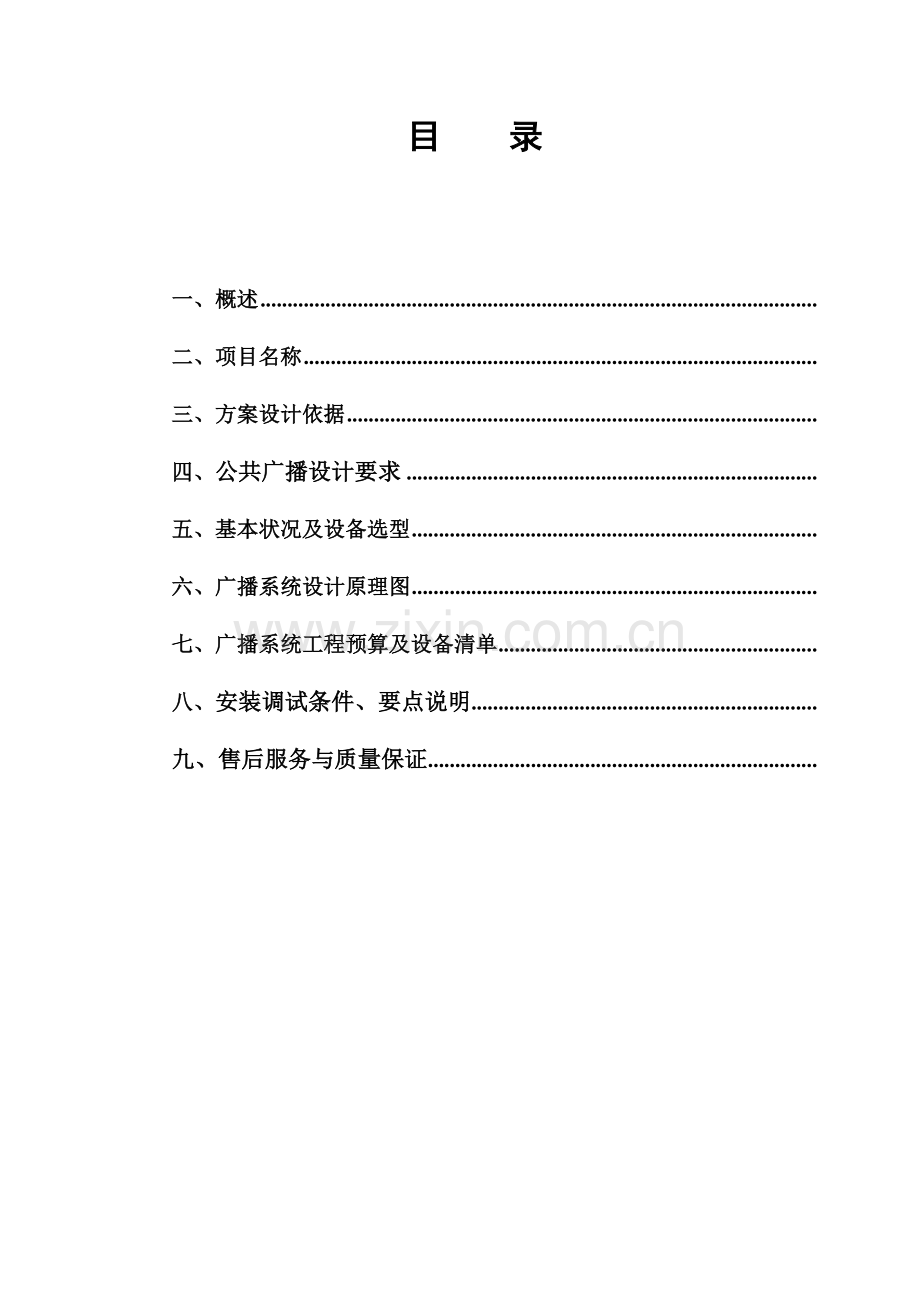

目 录

一、概述
二、项目名称
三、方案设计依据
四、公共广播设计要求
五、基本状况及设备选型
六、广播系统设计原理图
七、广播系统工程预算及设备清单
八、安装调试条件、要点说明
九、售后服务与质量保证

一、 概述
语音广播是人类交流最直接、最原始、最有效的工具，广播系统广泛地应用在诸如休闲娱乐、危险警报、应急指挥、信息发布等领域。但从技术上看，目前的广播系统实现上大都基于传统的模拟电子技术，模拟技术本身的局限性限制了广播系统的应用。自进入21世纪以来，数字技术、计算机网络技术飞速发展；各行各业的信息化建设日益普及，“网络”充斥了人们生活中的大部分内容。数据、语音、视频三网合一成为公认的主流方向，模拟广播系统向数字化、计算机网络化的转移也是大势所趋。
IP网络广播系统依靠IP网络传输数据流，只要IP网络能够覆盖到的地方，IP网络广播系统就能够覆盖。而根据经验惯例，一旦IP网络技术能够引入到某个系统，那必然将对该系统带来翻天覆地的改变。
视声通KD-8600互动式IP广播系统是一套基于IP数据网络的可采用遥控器与终端的互动式广播系统。区别于传统的音频调频以及可控制的智能广播，是真正意义上的纯数字化IP广播。应用于局域网络建设，不仅真正实现广播、闭路、计算机网络的多网合一，其针对语言教学的个性化、智能化产品设计，使得长期停留在概念上的校园网应用及远程教育真正达到实用化目的。
传统的公共广播，普遍采用音频或调频方式。音频广播受到电压、功率、阻抗等因素影响，传输距离短，频率低，容易受干扰，系统扩展性差。调频广播在调制解调中引入噪声，设备老化、频点偏移也会导致信号失真。基于音频和调频传输的可控制的智能广播，受传输方式的限制，也只能以分区、分组的方式实现控制。缺乏独立的节目源，导致广播终端不能满足个性化的应用需求。视声通IP广播，可以基于现有的局域网来建设，安装时无需单独布线。基于IP网络的节目传送，每个广播点都可以有各自独立的广播节目，为广播引入日常教学提供了可行性。
视声通IP广播系统在物理结构上与局域网完全融合，这还为共享互联网的数据资源提供了方便。IP广播能够播放数字音乐，并可以数字方式实时转播网上电台。IP广播系统，还具有数据资源转换、多路实时采播、领导网上讲话、自动音乐打铃等功能。
视声通KD-8600IP广播系统，符合网络化技术及远程网络广播的发展趋势，丰富了利用局域网进行广播的应用，为将广播系统引入数字语音广播提供了一个新的发展思路，是信息化在广播实际应用中的具体体现。

三、项目名称
××公共广播背景音乐系统

四、方案设计依据
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供客户方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。
本系统的设计依照下列标准进行：
1、《民用建筑电气设计规范》 JGJ/45-82
2、《建筑设计防火规范》 GBJ16-37
3、《厅堂扩音系统的声学特性指标要求》 JG GTJ125
4、《利用建筑物金属体做防雷及接地装置安装》 86SD566
5、《火灾自动报警设计规范》 GBJ116-88
6、《火灾自动警系统施工及验收》 GBJ50166-92
7、《工业企业通信接地设计规范》 GBJ79-85
8、《调音台基本特性测量方法》 　　　　　　　GB9003
9、《电工电子产品基本环境试验规则》 GB2421/22/23.1/23.2
10、《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》
11、《工业企业通信接地设计规范》 　　　　　GBJ－79-85
12、《工业企业通信设计规范》 　　　　　　　GBJ42-81
13、《建筑与建筑群综合布线系统工程设计规范》
GB/T 50311-2000
14、《公共广播工程费用概预算编制办法》
15、《KDSPA产品手册》
16、客户技术要求和相关建筑平面图（客户提供）

五、公共广播设计要求
1、系统指标
1）声场强度
声场强度的确定与某环境下的背景噪声密切相关，参考各种不同的环境下的噪声声强表 一般建筑环境一般均为25~45dB。
2）声场均匀度
声压级均匀，变化范围在±4dB左右为好。
3）可懂度
检测声音清晰程度的主观评定指标。
4）扬声器系统的性能指标
●扬声器的频率响应范围：
扬声器的频率响应范围是影响系统可懂度的重要因素。频率响应范围100~14000Hz就足以满足要求。功放的频响范围均优于扬声器的频响特性。
●重放频率特性：
扬声器如上所述在100~14000Hz范围，足以满足公共广播的频响要求。
●灵敏度：
灵敏度高的扬声器的效率也高。
●额定阻抗：
额定阻抗一般采用4欧或8欧。
●额定功率：
又称标称功率、不失真功率，它是扬声器的正常工作功率，扬声器在此条件下可以长期工作而不致损坏，一般情况下，最大输出功率是额定功率的2~3倍。
●扬声器口径：
扬声器的口径尺寸越大，则它所能承受的功率越大，输出功率也越大，低频特性越好。
●扬声器扩散角：
扬声器的扩散角大小可决定扬声器的布距。
S1=2×（H-h）×lg(Q/2)
其中， S1：布距参考值；
H：设备安装的吊顶高度；
h：设定的闻听高度；
Q：扬声器的扩散角；

2. 指标的确定
1）公共广播系统
公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。其设计指标为：
●室内声压级均匀；
●平均声压级=噪声声级+（6~10）dB；
●频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降；
●根据前述噪声声级可确定本设计声级的平均声压级（在亚洲，噪声声级一般应增加5~10dB。）： （闻听高度为5 m）
背景音乐声级=60~70dB；
公共广播声级=65~75dB；
2）紧急广播系统
紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。根据以上分析，其设计指标为：
●室内声压级均匀；
●平均声压级=88~94dB；
●频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降。

3、系统设计
（1）系统类别
设计时，每一路的终端采取并联接法，接于同一个功率放大器上的各终端（线间变压器和扬声器）的总阻抗小于或等于功率放大器的额定负载阻抗值。即：
Z0=ZL/n
Z0=V02/W0
其中， Z0：功放额定负载阻抗
ZL：各终端扬声器的阻抗
n：终端个数
W0：功率放大器的额定输出功率
V0：定压输出的额定电压
另外，每个终端（扬声器）的最大额定输入功率大于所需声压级的电功率的二至三倍。即：
WL≥（2~3）Ws
其中， WL：扬声器的额定功率
Ws：所需声压级的电功率
（2）扬声器的布设
根据有关标准及××公共广播的用途，喇叭的布设应满足××的实际需要为准。
（3）功放的确定
功率放大器的容量按下式计算：
P=K1×K2×ΣP0
式中， P：功放设备输出总电功率（W）
P0：Pi×K，每分路同时广播时最大电功率
Pi：第i支路的用户设备额定容量
Ki：第i分路的同时需要系数：
业务性广播，Ki取0.7~0.8
火灾事故广播，Ki取1.0
K1：线路衰耗补偿系数：
线路衰耗1dB时取1.26
K2：老化系数，一般取1.2~1.4
（4）传输导线
1.0mm2的导线在100V传输网中1dB压降，负载功率为200W，其传输距离可达160米。
在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2多股平衡线为垂直传输导线。
（此为参考，实际要由负载功率及布线距离为准）
广播功放使用导线截面面积表
负载功率
60W
120W
250W
350W
450W
650W
1000W
1500W
截面面积
长度

mm2
mm2
mm2
mm2
mm2
mm2
mm2
mm2
输出电压100V
负载功率
60W
120W
250W
350W
450W
650W
1000W
1500W
100米内
0.50
0.50
0.50
0.50
0.75
0.75
1.50
2.50
250米内
0.50
0.5
0.75
1.00
1.50
2.50
4.00
6.00
500米内
0.50
0.75
1.50
2.50
4.00
4.00
6.00
10.00
1000米内
0.75
1.50
4.00
4.00
6.00
10.00
11.25
16.80
（5）接地
广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。此点必须特别注意，所有的广播设备，特别是功率放大器，一定要作好接地，防止损坏设备。

六、工程基本状况及设备选型
1、工程基本状况：
　　　(请工程商在此详细描述)
2、产品品牌选择及部件描述
根据本工程的总体设计要求，为保证一流的语音效果和优美动听的音乐，经过反复比较，我们选择了KDSPA公共广播系列。KDSPA公共广播系列是引进丹麦先进的技术制造，可靠性强，外型标致，设计实用。
组成IP广播产品有：系统服务器、音频流服务器、采播工作站、领导工作站、客户端工作站、网络广播终端、无线遥控器等七个主要部分。辅助设备还有交换机、音箱、话筒、录音卡座、调音台等。
（1）系统服务器
系统服务器， IP广播系统的控制中心，完成终端管理、课件管理、权限管理等管理功能，为各采播工作站及领导工作站、客户端工作站提供数据接口服务，为各语音终端提供定时播放和实时点播媒体服务，响应各遥控器的播放请求。
音频文件以及节目菜单经过整理编排后，可以通过网络上传至系统服务器，管理员和工作人员可以通过web登录进行修改。
（2）音频流服务器
音频流服务器，根据系统服务器的调度，对即将传输到各广播终端的音频流数据进行编解码以及格式转换数据处理，保证系统服务器以CD质量的高比特率与终端进行数据同步，实时处理变速不变调的节目信号。
（3）采播工作站
采播工作站，作为音源工作站，完成网络电台转播、音频资源转换、音频实时采播三大主要功能。
采播工作站可以将RealPlayer、MediaPlayer等软件接收的网上电台节目，转换成IP广播的数据格式，对网络语音终端实时播放，使每一个语音终端都可以收听到网上纯正的语言电台及喜爱的娱乐电台节目。
采播工作站可以将传统的音频课件，如磁带、录像带、CD等，通过采集压缩，转换成数字节目存储到系统服务器中。保护学校现有的课件资源，减少教师课件制作的工作量，方便重复利用和同时使用。
音频实时采播软件，可以直接将录音卡座、CD机、mp3播放器、广播接收机、话筒等模拟音频型号，实时采集压缩后直播到各网络语音终端。
（4）领导工作站
领导工作站，完成领导在网上对XX直播的功能。各级领导，在办公室的电脑或者出差携带的笔记本上，直接讲话。可以单独对部分区域讲话，直接在网上选择和屏蔽播放区域，操作简便，勿需广播中心人工干预。
分控站、保卫部、门卫等也可以通过领导工作站软件对XX广播，各自播放区域的权限可以在系统服务器上设置。还可以用来完成XX开展活动时的直播任务。
（5）客户端工作站
客户端工作站，完成工作人员节目编排和定时播放编排两大功能。
工作人员可以通过视声通客户端工作站软件把音频资料从声卡录入自己的工作电脑，压缩制作成数字音频格式，并上智能化菜单标签。然后把音频文件上传到系统服务器。上传的菜单可以在上课时通过网络广播终端的LCD在线显示出来，相应的文件可以供工作人员点播。
工作人员还可以通过网络预先设定各自区域内的定时播放内容。可以安排早晚定时收听音频节目内容。每一个区域都可以有自己个性化的定时播放内容。
（6）网络语音终端
网络语音终端，完成网络音频流的同步接收及音频解压。
基于高性能嵌入式计算机的网络语音终端，能够处理高速网络信号。采用硬件音频解码，具有自动纠错功能。高保真音效平衡，保证解码还原的音频信号，具有CD质量，与电脑输出的数码音乐具有完全相同的效果。
（7）无线遥控器
无线遥控器，完成教师课堂授课的实时操作，具有点播、播控、快速定位、复读、变速、快进、快退、定时等功能。

3、系统功能特点：
视声通IP广播主要功能有：自由点播、音频实时采播、自动定时播音、领导网上讲话、多路音源分区播放、自动音乐打铃、消防紧急广播、终端内置交换机、终端网络供电、本地音频扩音等。
（1） 基于IP网络，遵循TCP/IP协议，多网合一
一线多用，充分利用网络资源，避免重复架设线路，有以太网接口的地方就可以接数字广播终端，真正实现广播、计算机网络的多网合一。
（2） 领导网上讲话
领导通过网上的任意一台计算机，接上话筒，即能实现广播讲话，可指定全体广播或局部广播，支持通过Internet远程广播.
（3）自由点播
工作人员通过遥控器控制分布在每个不同地方的数字广播终端完成音频服务器中数据库的任意点播。操作简单方便。
（4）实时采播
将外接音频（卡座、CD、收音机、话筒等）接入音频服务器实时压缩成高音质数据流，并通过网络发送广播数据，安装在不同地方的数字广播终端可实时接收并通过自带音箱进行播放。
（5）定时播音
数字广播终端具有独立IP地址，可以单独接收服务器的个性化定时播放节目。工作人员使用的文件存储在服务器硬盘上，并使用专门软件编制播放计划，系统将按任务计划实现全自动播出。
（6）多路音源分区播音
系统可设定任意多个组播放制定的音频节目，或对任意指定的区域进行广播讲话；服务软件可远程控制每台终端的播放内容（划定区域播放）和音量等
（7）教室音频扩音
数字广播终端提供音频输入功能。在没有广播信号的时候，计算机的音频输出可接入语音终端，经扩音播出。终端可以根据语音信号的有无，自动切换功放音箱的电源。
（8）紧急消防广播
系统可接入消防报警信号，实现消防联动，并支持邻层报警。终端带强切功能，可控制三线制音控器。
（9）终端内置交换机(选配)
数字广播终端内置4口100M交换机模块,可以有效解决终端占用了原有网络端口问题,而且还能适当串接1到2个终端, 节省布线投资.
（10）终端网络供电(选配)
数字广播终端支持通过标准网络线供电，适合没有220V交流供电的区域使用
（11）音频素材制作
可实现数字素材的剪辑、混音、淡入淡出、噪声消除、变速不变调等功能。
系统资源服务器可存储数千小时以上的音乐节目或语音节目。用户可以根据实际情况扩充存储空间或更换服务器，或增加磁盘阵列等设备提升系统性能。
4、系统特点疑问及解答：
传统广播系统存在的问题
l 技术落后，兼容性、扩展性不佳
现有公共广播基本都是采用模拟传输，人工管理的工作方式，系统易受环境干扰，多路广播时容易产生串音。无法实现数字格式（MP3）音频文件在终端直接播放，无法与校园网连接，以真正实现音源数字化、播放管理自动化。
l 音质差、功能单一
目前公共广播设备只能用于背景音乐、广播通知等少数管理活动，无法满足现代生活对音乐音质要求。
l 安装复杂、维护不便、故障率高
由于定压有线广播是严格按照阻抗与功率匹配的原则进行配置，往往因一台变压器或音箱故障而烧坏功放，影响整个广播。
l 可管理性差、无法进行远程控制
由于只能以专用播放设备（磁带、唱片、CD机等）和储存了MP3文件的计算机作为音源，需要专人在专门地点管理广播内容，因此无法使用现代技术对广播音源进行有效管理，更无法进行远程播放控制，不利于广播系统的灵活应用，造成资源浪费。

5、数字IP网络广播系统的优势
l 更强的功能
纯数字广播系统，涵盖了传统广播系统的所有功能。并实现了音频点播的功能（AOD）。并充分利用了网络的资源，可随时随地获取网络上的音频资源。由于每个终端有独立的IP地址，因而可以控制任意一个终端播放不同的节目
l 更好的音质
由于采用了网络传输技术，使音频信号无传输干扰及失真。采用了MP3压缩算法占用网络带宽低(8k-128k)又能保证音质保真度，经测试采用44.1khz 16bit采样128kbps速率压缩 通频带(线路输出) 20-16khz ，失真度 ≤ 3%
l 更高的可靠性
广播系统的不稳定因素主要取决传输线路的质量，不合理的传输线路或造成不稳定甚至烧毁大功率的定压功率放大器。纯数字广播系统由于借助于成熟的以太网络通讯技术，每一个终端设备相当于一台联入网络的简易计算机。用户只需要保证网络的畅通，无需增加其它的维护。
l 更简单的安装
安装简单。只要终端具备以下三个条件：有一个交流220V插座，有一个标准以太网络接入插座（RJ45）和一个摆下数字广播终端（一个音箱的体积）的位置。

视声通KD-8000纯数字语音网具有以下特点：数字化、个性化、网络化；自动化、人性化、智能化；小工程、零维护。
个性化、自动化、零维护是IP广播系统最显著的特点。
（1）IP广播相对于传统校园广播的优点是什么？
本系统相比传统广播有三个显著特点：
传输数字化：全程数字化提供高保真音质，采用CD质量的数据文件格式，与电脑输出完全一致。
终端个性化：基于IP数据网络，每个语音终端都有独立的IP地址，完全实现点对点的个性化节目。
管理网络化：音频素材制作与编排、领导讲话、节目定时播放都可以通过网络远程操作。
（2）IP广播相对于智能多路广播的优点是什么？
节目路数更多（无限制）：每一个语音终端都有独立的IP地址，控制更准确（模拟广播采用485或CAN总线控制，超过32个终端就会乱码），声音路数更多（数字广播路数和终端数量一样多）。
彻底解决串音：彻底解决模拟多路广播串音问题。智能多路广播系统控制虽然采用计算机，但是声音传输还是模拟的，多路音频线接到一个终端接线盒，串音隔离成为了一个很难解决的现实问题。视声通(KDSPA)纯数字广播是以数据包的方式传送，不会出现串音。
使用范围广：IP广播除在室内收听外，室外、草坪、礼堂等场地，随处可以收听，具有更浓厚的自然语言氛围。
（7）IP广播在工程建设维护上有什么好处？
工程简单：IP广播对于局域网已经建设到很多地方，只需要增加服务器与安装终端即可。如果当地没有铺设网线，数据网络的工程量也相对简单，只需要铺设网线即可。一旦建设，广播系统与计算机网络系统可以共用，减少多网重复建设。
维护量小： IP广播在物理上与局域网共用，所以并不在局域网维护之外增加额外的维护工作。在应用上，系统可设置独立网段与计算机系统分隔，各语音终端嵌入式系统程序固化，不会受到病毒感染。系统整体稳定可靠，维护工作简单易行。

5、系统设备功能特点叙述（设备图片及功能简介）
KD-8606网络化广播主机

功能特点：
1． 数字广播的控制操作平台，支持Windows98/2000/XP。
2． 15寸液晶触摸屏操作，界面直观、明了;具有手动控制、编辑编序、下载程序等功能。
3． PC音源容量大，内置大容量歌曲库包括学校打铃、广播操、课间音乐等，可根据需求通过光驱录制任何类型歌曲。
4． 传输多路背景音乐源无限制、可定时定点、定音源播放。
5． 支持TCP/IP传输控制协议,支持UDP/ARP/IGMP/DHCP等协议。
6． 可以跨网关,路由,支持VLAN网络,支持IP组播/点播.
7． 支持远程网络广播,分控,寻呼,点播,双向对讲.
8． 可联动消防报警；支持N±4邻层报警方式.
9． 纯数字化传输,失真率更小.可利用现有校园网,无须单独布线.
性能参数：
型号
KD-8606
功耗
350W
电源
～220V±10%/50Hz
标准通讯接口
RJ45
尺寸
270X390X460mm
重量
18KG

数字广播点播终端(壁挂式) KD-8601

红外遥控器 KD-8600R
性能特点:
1、 可接入到所有有以太网的地方，超强的跨网段能力，可跨网关路由，让您轻松接入。
2、 采用RAM高速内核处理器，结合MP3实时硬件解码，使采用44.1khz 16bit，128kbps速率压缩的数字音频流实时重现高品质的音色。
3、 可选配4口10M/100M以太网交换机模块，方便扩展连接其它终端。
4、 内置2X10W，8欧定阻输出的D类数字功放，完美音质，发热更小，效率更高。
5、 可选配以太网供电模块。只需在交换机房增加中跨设备，由机房集中供电，终端不必接交流电源。
6、 可选配定压备份模块。终端可直接输入定压信号，经内部处理，通过按健切换，使之在定压系统和数字系统两者中任意切换，以备听力的考试时突发情况的应急处理。同时，在原有定压系统进行改造时，充分考虑用户的投资，尽可能的使用原来的音箱。
7、 可点播主服务器的中授权的节目，使之进行语言教学时，不再使用经常出故障的录音机，无损使用。 3寸LED高亮度显示屏。
8、 专用红外遥控器，可轻松控制节目的快进、快退，播放、暂停及节目书签设置以及音量，使教学使用起来得心应手，想听只须点播。
9、 可播放来自主机的广播节目，包括寻呼、警报自动强插。
10、 可外接扩展话筒、线路输入，使之进行扩声教学和外接音频时，利用本机的扩音系统进行扩音，避免重复进行设备的投资。
性能参数：
频率响应
20HZ-16KHZ
信噪比
>70db
谐波失真
≤%3
电源
AC-220V 50Hz
功放输出额定功率
2X10W
阻抗
8Ω
功耗
≤15W
接口类型及数量
RJ45网络端口：3个；选配
电源插口(AC220V)：1个；
功放接口：1个；
定压备份端口：1 个；选配
线路输入口：1个。
外形尺寸
255x185x50(长X宽X高)
重量
≤1.9Kg

数字广播终端(1U机架式) KD-8602

性能特点:
1、可接入到所有有以太网的地方，超强的跨网段能力，可跨越网关路由，让您轻松接入。
2、采用RAM高速内核处理器，结合MP3实时硬件解码，使采用44.1khz 16bit，128kbps速率压缩的数字音频流实时重现高品质的音色。
3、 可选内置4口10M/100M以太网交换机模块，方便扩展连接其它终端。
4、标准音频线路输出，可连接定压功放、前置放大器、调音台等音响设备。
5、可播放来自主机的广播节目，包括寻呼、警报自动强插。
6、可控交流电源输出，通过判断有无点播或广播数据，自动开启和关闭功率放大设备的电源，避免此些设备长时间空闲工作。
性能参数：
频率响应
20HZ-16KHZ
信噪比
>70db
谐波失真
≤%3
电源
AC-220V 50Hz
功放输出额定功率
2X10W
阻抗
8Ω
功耗
≤15W
接口类型及数量
RJ45网络端口：3个；选配
电源插口(AC220V)：1个；
功放接口：1个；
定压备份端口：1 个；选配
线路输入口：1个。
外形尺寸
483x292x88(长X宽X高)
重量
≤8Kg

数字广播终端 KD-8603

性能特点：
1、可接入到所有以太网的地方，超强的跨网段能力，让您轻松接入。
2、采用RAM高速内核处理器，结合MP3实时硬件解码，使采用44.1khz 16bit，128kbps速率压缩的数字音频流实时重现高品质的音色。
3、2X10W，8欧定阻输出的D类立体声数字功放，完美音质，发热更小，效率更高。
4、可选内置4口10M/10M以太网交换机模块，方便接入点只有一个信息端口的扩展。
5、 选以太网供电模块。只需在交换机房增加中跨设备，免除施工时布专线工程量大，破外建筑的困扰。
6、可播放来自主机的广播节目，包括寻呼、警报自动强插。
7、可通过服务器设置终端的音量。
性能参数：
频率响应
20HZ-16KHZ
信噪比
>70db
谐波失真
≤%3
功放输出额定功率
10W
电源
AC-220V 50Hz
阻抗
8Ω
功耗
≤12W
接口类型及数量
DC 2.0 电源接口一个;
立体声数字功放输出口一个;
RJ45以太网接口三个；
数据口一个。
外形尺寸
180x160x38(长X宽X高)
重量
≤1.0Kg

软件界面

分控界面

音频素材制作界面

广播台基本概貌

KD-8601终端内部结构（壁挂式）
数字广播终端内置了数字核心模块、液晶显示模块、变压器、功放和配线。并具有以下接口：
l RJ45网络接口：连接校园网，接收控制信号和音频编码流；
l 220V电源埠：终端电源输入；
l 音频输入口：可接入外部模拟音频（计算机、录音机、MP3播放器），通过数字广播终端送入有源音箱播放。教师按遥控器切换使用，可做为网络数据传输故障时紧急备用；
l 音频输出口：数字广播终端将MP3数据译码后转换成模拟音频，功放输出，播放音频的前两秒钟自动打开功放，播放结束后自动关闭有源音箱，避免功放长时间通电；
l 液晶显示口：接液晶显示模块，提供用户操作节目，如显示音量、点播菜单；

6、系统功能列表
分类
功能描述
服
务
器

终端状态显示
工作站状态显示
定时打铃（自动/手动执行，多套打铃方案）
定时节目（自动/手动执行）
实时采播 (内置调音台、播放器)
消防报警（自动/手动执行）N+-4
节目库管理（自动搜索硬盘）
工作站账户管理（可设定权限）
终端管理（终端改名及分区）
无线遥控器接收
定时开关机
系统设置备份及恢复
终端IP地址设置
工
作
站
实时采播 (内置录音、播放器)
定时采播
定时节目远程管理
节目库远程管理(上传、下载)
节目制作工具
格式转换
实时录音
CD抓轨
文件合并
文件分割
数字广播终端
中英文液晶显示
音量调节
任务自动执行（打铃、节目、采播和报警）
自由点播（菜单选择）
立体声音频输出（部分型号终端内置数字功放）
音频线路输入
外部电源控制
红外接收

7、技术参数
整体技术指标
整机容量
≤1000点
电源
AC220V 50HZ
环境温度
0°C-45°C
数字终端技术指标
网络通讯协议
基于以太网的TCP/IP协议集（IP、TCP、UDP、ARP，IGMP），可跨网段和路由，支持VLAN虚拟局域网和广域网
网络输入接口
标准J45接口
网络芯片速率
10Mbps
音频数据格式
MPEG-1/2 Layer II、Layer III, AAC, G.726
采样分辨率
16bit
声道
双声道立体声
采样频率
44.1kHz
广播传输位率
16kps-192kps(根据网络环境调节)
点播传输位率
16kps-192kps(自适应)
广播延迟
≤100ms
信噪比
>90db
频响
20-16KHZ±2db
失真度
<3%
音量调节
16级数位音量
液晶屏尺寸
3寸点阵液晶，翠绿色，高亮度
液晶屏分辩率
128*64
遥控器
红外发射，宽角度接收
终端IP参数配置
图形化接口,遥控器设置
故障检测
液晶屏动态显示当前状态，故障实时提示
外部控制
两路继电器(10A)控制，检测有音源时自动开启
音频接入
1路双声道音频接入
音频输出功率
10W
额定功率
20W
终端外观
高级铝拉丝面板，亚克力超硬耐磨透明窗
终端外形尺寸
150×300×120
调音台
音频输入
12路单声道
增益
42dB
频率响应
20-20KHz
失真度
< 0.2%
信噪比
>72dB
室外防雨音柱
功率
35W
电压
70-100V
灵敏度
91dB
频率
140-14000Hz

8、数据库目录列举
广播曲库
目录名称
音频格式
上课音乐（人声）
MP3
下课音乐（人声）
MP3
广播体操(多版本)
MP3
眼保健操(多版本)
MP3
国歌(多版本)
MP3
运动员进行曲(多版本)
MP3
礼仪音乐
MP3
单音铃声
MP3
和弦铃声
MP3
钢琴精选
MP3
校园歌曲
MP3
萨克斯金曲
MP3
热门流行歌曲
MP3
经典怀旧歌曲
MP3
DISCO舞曲
MP3
……………

英语数据库
目录名称
音频格式
迪斯尼英语儿歌
MP3
剑桥少儿英语
MP3
音标快速拼读法
MP3
人教小学第1册
MP3
人教小学第2册
MP3
人教小学第3册
MP3
人教小学第4册
MP3
人教初中第1册
MP3
人教初中第2册
MP3
人教初中第3册
MP3
人教高中第1册
MP3
人教高中第2册
MP3
人教高中第3册
MP3
高考英语听力
MP3
新概念第1册(新版)
MP3
新概念第2册(新版)
MP3
新概念第3册(新版)
MP3
新概念第4册(新版)
MP3
疯狂英语
MP3
VOA美国之音
MP3
英文歌曲欣赏
MP3
其它课外辅导等……………
MP3

七、广播系统设计原理参考图

八、广播系统工程预算及设备清单
（见EXCEL附件）

九、安装调试条件、要点说明
1、电源供应
根据KDSPA智能公共广播系统各组件的具体参数，在电源供应方面机房必须和系统提供220V/50Hz，总功率不小于10000W的单相电源，设有地线：接地电阻应小于4Ω，甚至小于1Ω，线径大于4.0m㎡；并且在线路上避免有其它强烈的干扰源，如大功率的可控硅干扰等；
2、室温控制
电子设备工作时多要消耗一定量电能，且多转化为热能，所以必须控制室内温度在系统正常工作时不大于50℃，并且在室内的排气通风调备。
3、安装要点
安装的重点是敷设线路，由于传输距离较远，为了保证信号在线路上不产生太大的衰减，主干线采用2×2.5mm2多股平衡线，支线用2×1mm2多股平衡线，线管采用铁质线槽式铁质线管。为便于检查故障，拉好线后即可用万用表测量，先把线路终端短接，用万用表在始端测量，如果开路则证明线路有断路问题，如电阻接近零，再把终端开路，电阻应是无限大的。否则，如果电阻不是无限大则证明两条线之间有短路问题。另外，还要测量一下线与线管之间有无短路漏电现象，每装好一段线要立刻检查。最后接上功放，试听每一区的声音是否正常。由于每一区喇叭所处的位置不同，覆盖区域大小也有差异，为使声场达到预定的均匀度，可调节喇叭（线间变压器）上0~70或0~100V输入的每个档位。

十、售后服务与质量保证
本公司对所承诺的智能广播系统的保修服务，是指对该系统在验收并投入运行后所出现的相关的系统运行及相应零部件出现的质量及使用问题的保修服务。
具体细则如下：
● 对于工程中安装的所有相关设备、零配件，在保修期内如出现质量问题本公司均有责任予以随时免费的更换。
● 在保修期内如果由于用户使用不当造成系统组成设备、零配件出现损坏，本公司亦会给予及时的更换，只收取相关的成本费用。
● 在本系统与其它系统配合使用时，公司的工程师将赴现场及时解决其它系统与本系统配合时所出现的问题。
● 对于工程完工后、保修期内出现的系统扩容的情况，本公司将本着用户至上的原则，在扩容施工时只收取相关部分的材料成本费用，有关设计费及施工督导费不计。
● 在保修期内用户所提出的与本系统相关的咨询，本公司将予以全面详细的书面解答。
