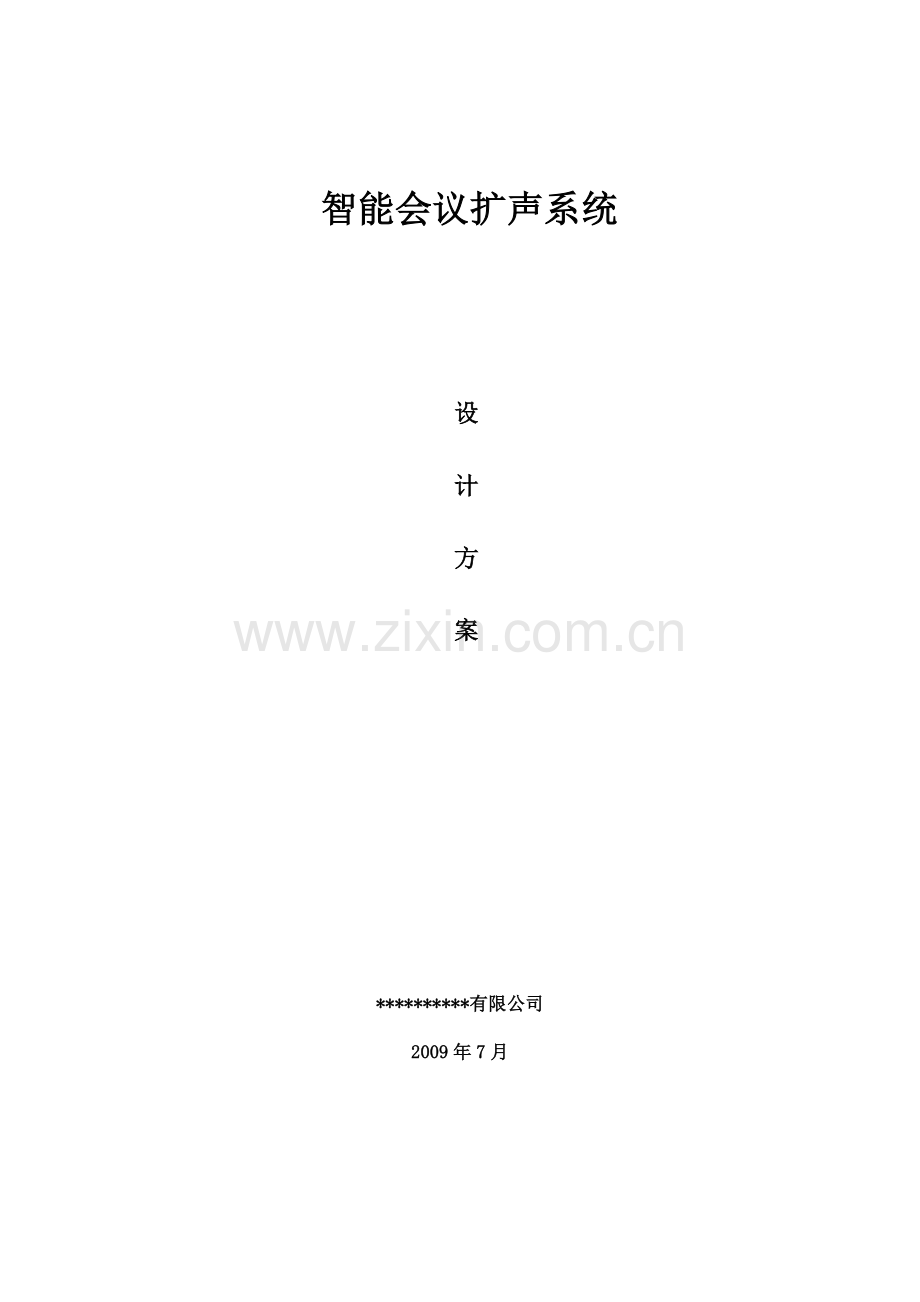

智能会议扩声系统设计方案.docx

智能会议扩声系统

设
计
方
案

**********有限公司
2009年7月

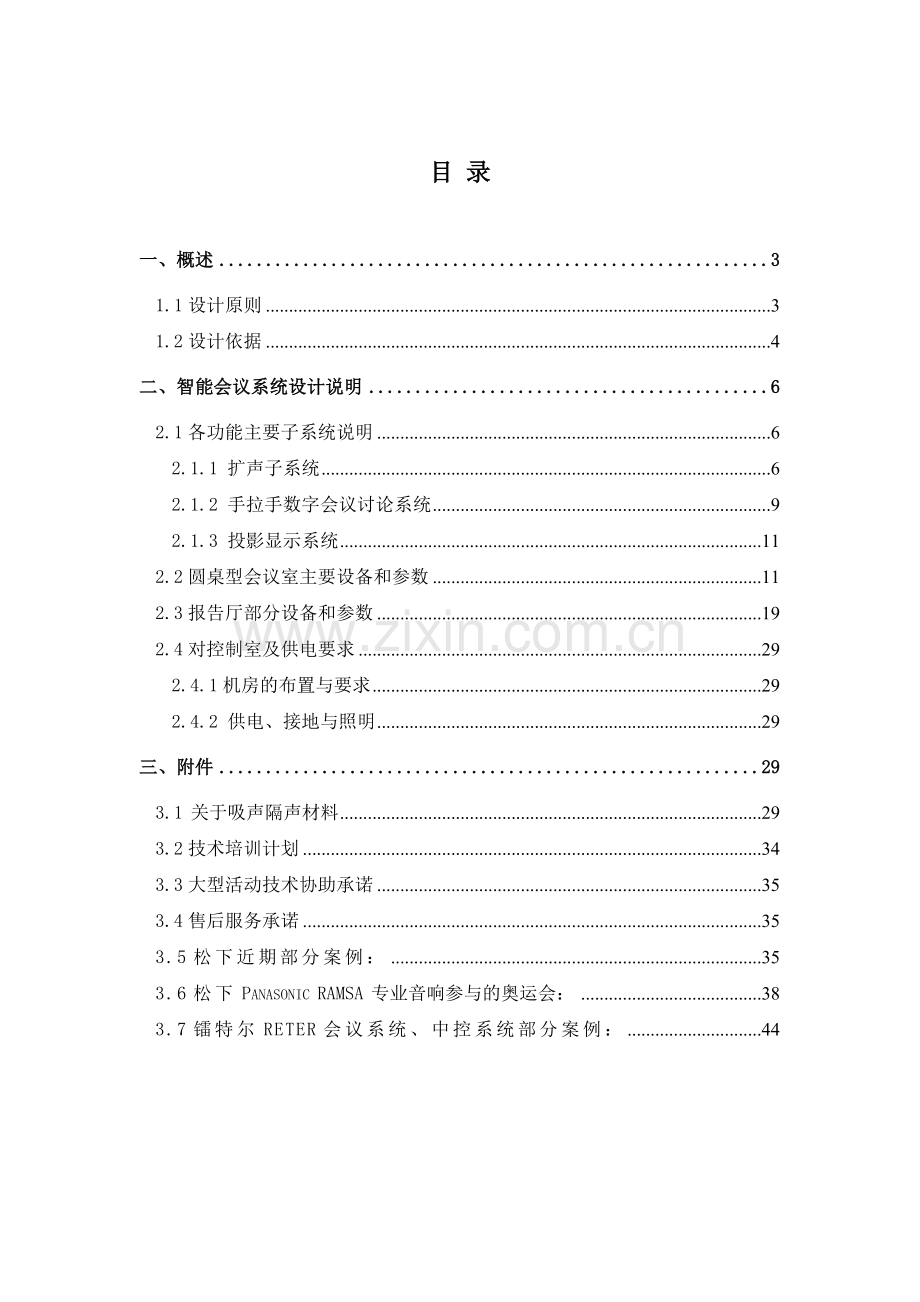

目 录

一、概述 3
1.1设计原则 3
1.2设计依据 4
二、智能会议系统设计说明 6
2.1各功能主要子系统说明 6
2.1.1 扩声子系统 6
2.1.2 手拉手数字会议讨论系统 9
2.1.3 投影显示系统 11
2.2圆桌型会议室主要设备和参数 11
2.3报告厅部分设备和参数 19
2.4对控制室及供电要求 29
2.4.1机房的布置与要求 29
2.4.2 供电、接地与照明 29
三、附件 29
3.1 关于吸声隔声材料 29
3.2技术培训计划 34
3.3大型活动技术协助承诺 35
3.4售后服务承诺 35
3.5松下近期部分案例： 35
3.6松下Panasonic RAMSA 专业音响参与的奥运会： 38
3.7镭特尔RETER会议系统、中控系统部分案例： 44

一、概述
本工程为智能会议系统工程。
根据甲方的具体要求和资料，结合我单位多年的施工经验，经多方仔细研究论证，本次工程设计主要突出在以下几个方面：
1.工程性质重要；
2.工程规模大，具有多功能项目配套设施先进等特点；
3.专业性强，对本项工程所涉及的声频、视频、数字技术各部分都有较高的专业要求；
4.功能要求多，本工程对各会议场所中的多功能会议室的音频扩声系统、视频显示系统、会议系统均提出较高的使用功能要求；
5.技术要求高，因此，要求在设计和验收时严格遵守我国现行的国家有关的专业标准，规范，以使工程全面达到优良等级。
在做设计的时候应该考虑周到而全面，在设备组合、性能表现、线路选择等方面要结合慎重设计。
结合目前市场最前沿的科技产品，我单位精心准备了针对性的设计：
1.1设计原则
本方案设计的原则如下：
u 技术的先进性
首先，由于本项目的重要性，决定了系统应该采用世界先进的、成熟的科学技术，主要设备应采用具有当今技术领先水平的、成熟的及国际著名品牌的先进产品，保证系统的技术在相当一段时间内的先进性。
u 功能的实用性
其次，在方案设计和设备的选择上，应注重系统功能的实用性。一切从业主的要求出发，一切为业主的利益着想。先进的技术应当有利于提高使用者的工作效率和设备的使用价值，从而赋予产品以最高的性能价格比。
u 性能的可靠性
系统工作的高可靠性是对系统功能强有力的保证，如果没有高度的可靠性，再好功能的设备都是可怕的。在这方面，我们不仅有技术成熟、先进的可靠产品，更有多年丰富的工程设计和施工经验，因而定能保证整个系统中，各设备之间、分系统之间的匹配和谐调工作，使之成为一个稳定可靠、经久耐用的集成系统。
1) 操作的方便性
系统的先进性还应该体现其操作和维护的方便性，而设计的合理性是其主要保证：合理的布线和操作设置、简洁明确的控制程序和操作界面、全面的操作手册。
2) 设备的可扩展性
当今社会发展日新月异，许多新用途是随着社会发展需要而出现的。因此，必须考虑系统的可扩展性。系统主要设备可以通过软件升级方式更新换代，可在相当长的时间内保持技术不落后。而且通道接口较多，可以随着应用需求的变化而扩展。
1.2设计依据
² 《厅堂扩声系统设计规范》 GB50371-2006
² 《歌舞厅扩声系统的声学特性指标与测量方法》 WH0301－93
² 《民用建筑电气设计规范》 JYJ／T16－92
² 《厅堂扩声特性测量方法》 GBT4959－95
² 《民用建筑电气扩声系统声学特性指标》 JB－92
² YD 5032-1997 会议电视系统工程设计规范
² GB/T14197-93 声系统设备互连用连接器的应用
² GB/T15644-95 视听系统设备互连用连接器的应用
² GB/T15859-1995 视听、视频和电视系统中设备互连的优选配接值
² GBJ76-84 会议系统电及音频性能要求

根据部颁《厅堂扩声系统设计规范》GB50371-2006，语言和音乐兼用扩声系统一级标准的声场不均匀度小于8dB，最大声压级大于98dB，本设计完全符合技术指标。

GB50371-2006厅堂扩声系统设计规范
分类特　　　性
音乐扩声系统一级
音乐扩声系统二级
语言和音乐兼用扩声系统一级
语言和音兼用扩系统二级
语言扩声系统一级
语言和音兼用扩系统三级
语言扩声系统二级
最大声压级（空场稳定准峰值声压级（dB）
0.1～6.3kHz范内平均声压级≥103dB
0.125～4.0kHz范围内平均声压级≥98dB
0.25`～4.0kHz范围内平均声压级≥90dB
025～4.0kHz范围内平均声压级≥85dB
传输频率特性
0.05～10kHz以0.1～6.3kHz的平均声压级为0dB,允许＋4～－12dB且在0.1~6.3kH内允许≤±4dB
0.063～8.0kHz以0.125～4.0kHz的平均声压级为0dB，允许＋4～－12dB,且在0.125～4.0kHz内允许≤±4dB
0.1～6.3kHz以0.25～4.0kHz的平均声压级为0dB,允许+4～-10dB,且在0.25～4.0kHz内允许＋4～－6dB
0.25～4.0kHz,以其平均声压级 为0dB,允许＋4～－10dB
传声增益(dB)
0.1～6.3kHz的平均值≥－4dB（戏剧演出）≥－8dB(音乐演出)
0.125～4.0kHz的平均值≥－8dB
0.25～4.0kHz的平均值≥－12dB
0.25～4.0kHz的平均值≥－14dB
声场不均匀度（0dB）
0.1kHz≤10dB,1.1/6.3 kHz≤8dB
1.0/4.0kHz≤8dB
1.0/4.0kHz≤10dB
1.0/4.0kHz≤10dB

二、智能会议系统设计说明
根据认真消化图纸以及对整个项目的规模定位及功能需求，确定本次方案的设计的会议室主要有：报告厅、圆桌型会议室
报告厅、圆桌型会议室主要设计功能：
1、手拉手数字式讨论型会议系统
2、音响扩声系统
3、投影显示系统
2.1各功能主要子系统说明
2.1.1 扩声子系统
系统选择要点
工程设计及设备选型上，要做到：
（1）选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
（2）选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
（3）选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

系统设计原则

（1）先进性
本系统选用先进、实用的技术和功能完善、性能稳定可靠的设备，在技术上适度超前，整个系统体现当今数字化会议技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。
（2）成熟性与实用性
各子系统采用先进的，已使用过并成熟可靠的产品，充分发挥每一种设备的功能和作用。本系统可充分满足数字化管理的要求，操作方便，维护简单，便于管理。
（3）灵活性和开放性
在满足本次会议扩声系统当前需求的基础上，本系统具有开放性和兼容性，与未来扩展的设备具有互联性与互操作性。
（4）集成性和扩展性
在本次系统方案设计中充分考虑审判法庭、视频会议的会议扩声系统的集成性，确保会议扩声系统总体结构的先进性、合理性、可扩展性和兼容性。系统可兼容不同厂商，不同类型的先进产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。
（5）标准化和模块化
严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今世界的先进技术。
（6）可靠性
深刻理解会议扩声系统运作的设备和系统安全可靠的重要性，在设备选择和系统设计中可靠性始终放在第一位。系统管理程序中采取严格操作措施，防止非正常操作。
（7）服务性与便利性
为适应本次会议扩声系统功能需要，所采用的系统充分体现了对使用者各个方面的安全、可靠、方便和高效。
（8）经济合理性
设备选型和系统设计确保满足本次会议扩声系统的会议需求，具有技术上的先进性、可行性和实用性，丢掉附在其上的“泡沫”，达到了功能与经济相统一的优化设计。
本系统中将要使用的会议发言形式是庭审、发言视频会议等形式，因此我们设计的功能包括了发言庭审、视频会议等功能。

系统实施的原则和注意事项

现代化会议室，对语言清晰度，可懂度，音乐层次感、动态范围及声音的均匀度都有着较高的要求，除了选用优质的音响扩声设备、合理的布位及专业调试、测试来保证上述要求外，室内建筑声学的要求也极其重要，它是影响音质的最直接的一个因素，是必须的保证措施。
当扬声器发出的声音在室内传播中遇到墙面、顶面、地面时，都会产生不同的吸收和反射，当反射与直达声叠加在一起，声音就会混浊不清，失去方向感、定位感，严重时还会产生声聚焦、振动回声等声场缺陷；
同时室内各立面的材料运用不当，也会造成各频段的缺损或过度。尤其是大面积、过多地使用同一种材料则会造成某些频段的频率传输的偏差。
另外，外部环境噪声会干扰室内声音，使所听语言，音乐清晰度降低，因此，必须通过建筑声学设计，采用吸声、隔声、克服声聚焦、振动回声、降低本底噪声等措施，使音响设备发挥嘴角效果。
综上所述，为保证室内音质，结合会议室的结构面积及容积，提出以下建筑声学设计的要求及方案。

建筑声学设计原则

可行性和适应性：系统要求保证技术上的可行性和经济上的可行性。
实用性和经济性：系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则，尽可能做到边建设、边应用、边收效、边发展。
先进性和成熟性：系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位，并能顺利地过渡到下一代技术。
开放性和标准性：为了满足系统所选用地技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。所谓开放性，即是采用的标准和规范是厂商中立或者说是与厂商无关的。具体的说，就是在遵循统一的国际标准或工业标准的前提下，允许采用不同厂商的产品来相互替换，这种替换包括整个系统及其组成部件。
可靠性和稳定性：在考虑技术先进性和开放性的同时，还应从系统结构、技
设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
安全性和保密性：在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络环境，采用不同的措施，包括系统安全机制、数据存取的权限控制等。
可扩展性和易维护性：为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。

2.1.2 手拉手数字会议讨论系统
现在主流会议会议室均采用手拉手会议系统，用传统的会议话筒已经不能适应社会的发展了。
选用可移动式数字发言话筒，要求外形美观大方，具有国际流行线条风格。配置主席机和代表机。在主席台位置的发言话筒具有液晶显示面板。数量为1个主席机，具有控制会议功能，其它为代表机，具有发言讨论功能。系统数量原则上不受限制，可按需要扩展数量和功能。
代表机具备发言讨论功能，主席机除发言讨论功能外，另具主席优先功能，可随时打断代表的发言进行插话，以控制会议的进程、维持会议的秩序。
会议发言是会议室的基本功能，而使用传统的模拟话筒一般只能安装较少的数量，较难进行会议讨论，并且其抗干扰能力也较弱，因此选用代表当今会议讨论发言系统最先进科技的全数字式发言系统。
数字发言系统可以为会议中心构建多席位、高保真的发言设备网络，并提供有效的话筒管理手段，保证发言的秩序。
会场全场实况录播，录像资料提供多种查询方式随时调用查看。
手拉手数字会议系统科学选型要领：
一般手拉手会议系统从各单元输入输出连接线需要2根，但一般厂家生产的会议桌预留会议系统线缆孔仅够一根线缆穿过，这在我们平时接触用户中常有发生因此而无法安装。遇此情况一般解决办法不是退回会议桌另外定做就是退回原配置会议系统重新选择更好的会议系统。造成延误工期，重复劳动返工，给整个项目带来很大影响。
而镭特尔RETER会议系统仅需一根会议系统线缆连接穿过桌面安装孔，话筒单元连线与分路器连接组成“一线通”会议系统让项目施工进展非常顺利。大大节省人力财力。
一般手拉手会议系统由发言话筒直接2根线连接手拉手话筒会导致只要其中某一个话筒如果出现故障就会引起所有话筒全部瘫痪！会议无法进行。而镭特尔RETER会议系统通过分路器连接组成“一线通”，万一出现某个话筒故障不影响其它话筒，它的输入信号经分路器顺利通过，其它话筒正常使用，无需中断会议议程，事后更换一支话筒即可正常运行。
一般会议系统仅能设置一个主席席位，在特定场合有时需要2个或更多平级领导同时享受主席发言控制地位的，无法实现，重要会议时发生尴尬场面。而镭特尔RETER会议系统可以根据用户的不同需要设定1-15个主席控制单元，大大方便实际需求，满足各种不确定需求。

在本系统中我们选用的是RETER数字会议讨论发言系统。
数字会议系统特点
会议讨论系统是适合各种现代大、中、小型会议的讨论系统的设备，它具优良性能：
² 安全性：与会人员接触密切的代表单元（话筒）不供交流电源，由主机提供的低压直流电源供电，确保人身安全。主机使用的材料和器件，经过精心设计安装及严格的测试。
² 抗干扰能力：系统采用多屏蔽专用电缆8x Ø0.2双屏蔽线，防脱落航空插头，抗干扰能力大大加强。
² 语音清晰：话筒采用高度性能电容咪芯，咪杆采用先进声学原理设计和校准，确保音质最佳。在主机电路中采用先进的音调处理电路芯片及高、低通滤波器即保证抗干扰能力。
² 主机操作简单：可配计算机控制软件，可配置触摸屏；控制简单，图形化显示会场和代表位置，并显示发言状态。申请发言、等待发言、自由讨论等多种控制模式。
² 代表单元操作简单：与会人员只需轻按一下按键便可以发言，音量旋钮可以调节内置扬声器的音量；系统维护无需太多的专业技能，普通的技术人员经过短期的培训便可以实施。
² 有分路器，即使有一个话筒出现问题也不会引起系统瘫痪。
² 可以用电脑控制
RERER 会议系统采用了分路器设置，避免了，一个话筒出现问题导致后面的话筒不能工作的问题

2.1.3 投影显示系统
本方案提供的显示系统包括：正投显示系统
正投显示系统是根据用户的需求专门设计的。将投影技术结合高性能的电动投影幕、图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的投影显示系统。
通过这套显示系统可以实现对用户所需要显示视频图象，可随时对各种视频信号、网络信号及各种计算机图形信息进行显示，能够直观、完整、准确、清晰、灵活的显示任意有关来自各方面信息。
2.2圆桌型会议室主要设备和参数
调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代多功能厅、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
RETER 八路调音台F8/2

详细说明：
+48V幻像电源
Maximum Output Level(最大输出电平)：19dBm(1KHz,THD=0.5%)
Residual Noise(剩余噪声)：-80dB
S/N(信噪比)：≥85dB
Equivalent Input Noise(等效噪声源输入电动势)：-120dBm
Headphone Power(耳机输出功率)：40mw（1KHz,THD=0.5%,200Ω）
Equalization(均衡)：Low(低频)80Hz±15dB
                 Mid(中频)2.5KHz±15dB
                 High(高频)12KHz±15dB
Gain Control(增益控制): MONO(单声道)-55dB～0dB
                      TAPE(磁带卡座)-10dB～0dB
Frequency Response(频率响应)：20Hz～20KHz(±1dB)
THD+N(总谐波失真+噪声): ≤0.05%（1KHz,0.775V）

数字防啸叫移频器
RETER MO-8009

详细说明：
MO-8009是会议、演讲、教学、舞台专用的数字防啸叫系统设备，能有效地抑制啸叫、扩展音量，保证语音的传送质量，保真度高，声音清晰。即使在环境较差的场合，也能极大限度地抑制回啸，能有效地防止烧坏音响设备和喇叭。
MO-8009配有六路幻像供电的麦克风平衡输入，另有系统接驳口，双声道输入、输出接口。根据需要，可以扩展串联为大型会议系统。
供电方式：AC220V/50Hz
麦克风平衡输入
线路双声道/平衡输入
线路双声道/平衡输出
高低音调节
48V切换
移频切换
移频数:5Hz±1Hz
线路输入阻抗:≥5K Ω
线路输出阻抗:≤600Ω
传声增益提升量:6~10dB
频率响应:
非移频状态:20Hz~20KHz
移频状态:150Hz~15KHz

主音箱Panasonic WS-AT75E/-K

详细说明：
2路8"低音反射式扬声器系统。
具有大功率的平坦响应(连续信号输入/RMS),160W/80W。
采用了新型SCWG(Square Contour Wave Guide)喇叭的高频驱动器。
高强度注模树脂壳体。
六侧梯形设计，内置型手柄。
配有温度保护电路。

全频吸顶音箱
Panasonic WS- A12/CH

详细说明：
12厘米全范围低音扬声器。
高功率120W输入。
重视声音的清晰度。
坚固的外壳设计。
输入阻抗 8欧 、频响90Hz~20Kz mm。

功放器 RETER PM600II

可以在立体声、单声道和BTL模式间转换
输入过载压限电路，防止直流输出
超强的冷却散热系统，即使在较恶劣环境也能稳定工作。
两个通道的电源供应系统，给功放提供稳定可靠的电源，保证有足够的功率输出
提够多种输出接口选择，四芯插/接线柱
带独立的SOA全面保护线路

详细说明：
2X300W/8欧功放(2U)
8Ωperchannel(Watt)：300
4Ωperchannel(Watt)：450
8Ωbridged(Watt)：950
4Ωbridged(Watt)：1050

DVD
PIONEER DV-310

详细参数：

产品类型 DVD播放机
光盘放入方式 托盘式
MPEG4视频解码 不支持
兼容光盘类型 DVD，DVD-R，DVD-RW，SVCD，VCD，CD，CD-R，CD-RW，DVD+R，DVD+RW，DVD-R DL
主要功能 数码音频输出，支持WMA/MP3等格式，JPEG照片浏览器，支持DivX
输入接口
USB接口 不支持
读卡器 不支持
输入接口 无
音频输出
混合2声道输出 支持
5.1声道输出 不支持
同轴输出 支持
光纤输出 支持
视频输出
复合视频输出 不支持
VGA输出 不支持
S端子输出 支持
色差分量输出 支持
逐行输出 支持
视频音频特性
视频特性 108MHz/12-bit视频模拟转换器
频率响应 20Hz-20KHz
信噪比 88dB
总谐波失真 0.000065
电力规格
电源 AC 110V-127V/220V-240V
功耗（W） 7
外观尺寸
外观尺寸（mm） 420×49.5×215.5
重量（Kg） 1.7
环境条件
温度条件（℃） 0-40℃
湿度条件 0-80%

数字会议中央控制器 RETER MO-7703

详细说明：
具有四组9P-DIN插座用于系统多路连接，每路最多可以控制35套列席单元，常规产品可以连接64套列席单元，附加扩容设备可增至连接200套以上的列席单元。
面板具有数码显示和多种工作模式指示灯
具有三个模式功能设置按键：“系统模式设置按键（MODE）”、“数量设置键（SET）”、“功能确认键（ENTER）”。
支持多种会议模式：自由讨论模式、轮替模式、限制发言模式。
A自由发言模式（FREE）：列席单元可以开放式自由按键发言并于发言后自行按键关闭。
B轮替模式：可设定同时发言人数1至19只。
C限制模式（LIMIT）：可任意设定1至19只列席单元限制发言。
a主席模式可选（C.only）：可以选择主席专有和主席普通模式。
b主席音乐提示音可选（Music）：可以选择有或无。
C自动关机可选（A.off）：可以选择有或无自动关机功能。
内有反馈抑制电路：设有高、低音数码调节电路，独立调节系统音质；话筒音量调节，使音质更清脆嘹亮。
具有平衡线路输出接口；左右线路输出接口；及不平衡输出接口以适应各种设备连接方式。
特有的“T”型连接，使得安装简单。
本机采用220V交流供电。
功率：115W
本机本身不带功放及喇叭，需与功放及音响组合使用。
本机外观轻巧，可平放置于台面或安装于19英寸标准机柜中。

主席单元
RETER MO-7703C

详细说明：
单元由系统主机供电。输入电压为18V，属于安全范围
单元具有一条9P连线用于系统“T”型一线通连接，可根据会场实际情况订制延长线。
可绕式电容式麦克风，并配可换式防风罩
话筒杆具有加长型可供选择
麦克风网头具有环形红色光环可显示麦克风发言状态
麦克风具有发言单键与指示灯，可控制发言状态
具有自动关机功能：发言结束后30秒麦克风自动关闭
具有主席优先的提示音乐
主席具有强制切断代表麦克风发言的优先功能
系统中主席单元个数不受限制并可置于回路中任意位置
系统中主席单元不受限制功能的限制

代表单元
RETER MO-7703D

详细说明：
单元由系统主机供电。输入电压为18V，属于安全范围
单元具有一条9P连线用于系统“T”型一线通连接，可根据会场实际情况制延长线。
可绕式电容式麦克风，并配可换式防风罩。
话筒杆具有加长型可供选择
麦克风网头具有环形红色光环可显示麦克风发言状态
麦克风具有发言单键与指示灯，可控制发言状态
具有自动关机功能：发言结束后30秒麦克风自动关闭

夏普投影机
XR-M830XA

投影机亮度：3000流明
投影机技术：DLP
技术类型及规格：0.55”DLP芯片
对比度：2200:1
标准分辨率：1024×768
屏幕比例：4:3/16:9
投影色彩：16.77M色
功耗：326W(5.0W)用交...
重量：2.9kg

RETER PC800 电源时序器

详细说明：
输出电压 110VAC & 220VAC (MAX/CH)
输出插座 8 (8*n output, n=1,2,3.......)
延时时间 1Sec.
输入电压 100VAC 30A MAX, 220VAC 20A MAX
功率 15Watts

2.3报告厅部分设备和参数
调音台 RETER M1422

详细说明：
M1422调音台,它适合用于录音.流动现场演出,歌剧院以及某些需要用到调音节台进行演出的特定场合.M1422是如此小体积的调音台中为数不多的用到100毫米推子而且带2路编制组的调音台之一.
M1422有6路单道输入,4组立体声输入.其配置的AUDIOBASIK专利话筒前置放大器可以对话筒和线路输入进行+6dB到-∞的输入灵敏度控制,这意味着AUDIO BASIK M1422 的输入线路能够胜任任何的话筒和线材,而且具有很高的共模抑制比(CMRR)和良好的通道分离度(CROSSTALK).每个话筒的输入都是平衡式的,并没有+48V的幻像电源,75Hz高通滤波器 (18dB per octave ) 和声像电位器.
主输出
连接类型 1/4'' TS XLR
输出阻抗 ≤240Ω (平衡) ≤120Ω (非平衡)
分离度 ≥75dB
频率响应 10Hz~75K Hz (-1dB) 10Hz~90K Hz (-3dB)
信噪比 87dB
失真度 0.008%
最大输出电平 +22dBu
100MM长推子

主音箱RETER EX-15T

详细说明：
15寸二分频音箱
频响       50-16000赫兹
功率       400瓦 (最大1000瓦)
灵敏度(1瓦/1公尺)  97分贝
最大声压(SPL)  126分贝
标称阻抗   8欧姆
覆盖角度(水平×垂直) 60度×40度
插座    2×NEUTRIK NL4
配件    12×M8
体积(阔×高×深) 490×400×690(公厘)
重量(每只) 32.5公斤

辅助音箱 RETER EX-10T
EX-10T是10寸二分频音箱，底托并附六点吊扣，多角度的箱体外型。适用于各类包房，会议厅等中小型场地。

频响范围（Hz）：                   68-18KHz
阻抗（欧姆）：                     8
灵敏度（dB/M/W）：                 93dB
RMS功率/最大功率（W）：     150W/200W
最大声压级（dB）：                 110dB
分频点频率（Hz）：                 3.2KHz
驱动单元-低频：                    10寸纸盆驱动器
覆盖角度（度）：                   70X60
尺寸（宽X深X高）：            330mmX290mmX520mm
返听音箱RETER EX-8T
EX-8T是8寸二分频音箱，底托并附六点吊扣，多角度的箱体外型。适用于各类包房，会议厅等中小型场地。

频响范围（Hz）：                   70-16KHz
阻抗（欧姆）：                     8
灵敏度（dB/M/W）：                 92dB
RMS功率/最大功率（W）：            100W/200W
最大声压级（dB）：                 110dB
分频点频率（Hz）：                 3.2KHz
驱动单元-低频：                    8寸纸盆驱动器
        -高频：                    1寸钛膜驱动器
覆盖角度（度）：                   70X60
尺寸（宽X深X高）：                 300mmX290mmX480mm
净重（Kg）：                       11.5Kg
主音箱功放器 RETER PM900II

可以在立体声、单声道和BTL模式间转换
输入过载压限电路，防止直流输出
超强的冷却散热系统，即使在较恶劣环境也能稳定工作。
两个通道的电源供应系统，给功放提供稳定可靠的电源，保证有足够的功率输出
提够多种输出接口选择，四芯插/接线柱
带独立的SOA全面保护线路

详细说明：
2X450W/8欧功放(2U)
8Ωperchannel(Watt)：450
4Ωperchannel(Watt)：700
8Ωbridged(Watt)：1400
4Ωbridged(Watt)：1800

辅助/返听/音箱/功放器 RETER PM600II

可以在立体声、单声道和BTL模式间转换
输入过载压限电路，防止直流输出
超强的冷却散热系统，即使在较恶劣环境也能稳定工作。
两个通道的电源供应系统，给功放提供稳定可靠的电源，保证有足够的功率输出
提够多种输出接口选择，四芯插/接线柱
带独立的SOA全面保护线路

详细说明：
2X300W/8欧功放(2U)
8Ωperchannel(Watt)：300
4Ωperchannel(Watt)：450
8Ωbridged(Watt)：950
4Ωbridged(Watt)：1050

DVD PIONEER DV-310

详细参数：

产品类型 DVD播放机
光盘放入方式 托盘式
MPEG4视频解码 不支持
兼容光盘类型 DVD，DVD-R，DVD-RW，SVCD，VCD，CD，CD-R，CD-RW，DVD+R，DVD+RW，DVD-R DL
主要功能 数码音频输出，支持WMA/MP3等格式，JPEG照片浏览器，支持DivX
输入接口
USB接口 不支持
读卡器 不支持
输入接口 无
音频输出
混合2声道输出 支持
5.1声道输出 不支持
同轴输出 支持
光纤输出 支持
视频输出
复合视频输出 不支持
VGA输出 不支持
S端子输出 支持
色差分量输出 支持
逐行输出 支持
视频音频特性
视频特性 108MHz/12-bit视频模拟转换器
频率响应 20Hz-20KHz
信噪比 88dB
总谐波失真 0.000065
电力规格
电源 AC 110V-127V/220V-240V
功耗（W） 7
外观尺寸
外观尺寸（mm） 420×49.5×215.5
重量（Kg） 1.7
环境条件
温度条件（℃） 0-40℃
湿度条件 0-80%

RETER PC800 电源时序器

详细说明：
输出电压 110VAC & 220VAC (MAX/CH)
输出插座 8 (8*n output, n=1,2,3.......)
延时时间 1Sec.
输入电压 100VAC 30A MAX, 220VAC 20A MAX
功率 15Watts

数字会议中央控制器 RETER MO-7703

详细说明：
具有四组8P-DIN插座用于系统多路连接，每路最多可以控制35套列席单元，常规产品可以连接64套列席单元，附加扩容设备可增至连接200套以上的列席单元。
面板具有数码显示和多种工作模式指示灯
具有三个模式功能设置按键：“系统模式设置按键（MODE）”、“数量设置键（SET）”、“功能确认键（ENTER）”。
支持多种会议模式：自由讨论模式、轮替模式、限制发言模式。
A自由发言模式（FREE）：列席单元可以开放式自由按键发言并于发言后自行按键关闭。
B轮替模式：可设定同时发言人数1至19只。
C限制模式（LIMIT）：可任意设定1至19只列席单元限制发言。
a主席模式可选（C.only）：可以选择主席专有和主席普通模式。
b主席音乐提示音可选（Music）：可以选择有或无。
C自动关机可选（A.off）：可以选择有或无自动关机功能。
内有反馈抑制电路：设有高、低音数码调节电路，独立调节系统音质；话筒音量调节，使音质更清脆嘹亮。
具有平衡线路输出接口；左右线路输出接口；及不平衡输出接口以适应各种设备连接方式。
特有的“T”型连接，使得安装简单。
本机采用220V交流供电。
功率：115W
本机本身不带功放及喇叭，需与功放及音响组合使用。
本机外观轻巧，可平放置于台面或安装于19英寸标准机柜中。

主席单元
RETER MO-7703C

详细说明：
单元由系统主机供电。输入电压为18V，属于安全范围
单元具有一条9P连线用于系统“T”型一线通连接，可根据会场实际情况订制延长线。
可绕式电容式麦克风，并配可换式防风罩
话筒杆具有加长型可供选择
麦克风网头具有环形红色光环可显示麦克风发言状态
麦克风具有发言单键与指示灯，可控制发言状态
具有自动关机功能：发言结束后30秒麦克风自动关闭
具有主席优先的提示音乐
主席具有强制切断代表麦克风发言的优先功能
系统中主席单元个数不受限制并可置于回路中任意位置
系统中主席单元不受限制功能的限制

代表单元
RETER MO-7703D

详细说明：
单元由系统主机供电。输入电压为18V，属于安全范围
单元具有一条9P连线用于系统“T”型一线通连接，可根据会场实际情况制延长线。
可绕式电容式麦克风，并配可换式防风罩。
话筒杆具有加长型可供选择
麦克风网头具有环形红色光环可显示麦克风发言状态
麦克风具有发言单键与指示灯，可控制发言状态
具有自动关机功能：发言结束后30秒麦克风自动关闭

夏普投影机 XG-MB658X

投影机类型：主流工程型
投影机亮度：4500流明
投影机技术：DLP
技术类型及规格：单片12°DDR DMD, 3倍速色轮...
对比度：2000:1
标准分辨率：1024×768
屏幕比例：4:3
投影尺寸：1.016-7.62米
2.4对控制室及供电要求
2.4.1机房的布置与要求
Ø 机房应配有内外通信联络设备。
Ø 机房内温度控制范围：15－25摄氏度；湿度控制范围：30％－50％。
Ø 机房提供防静电架空地板或线槽，线槽盖为活络可开启式。
Ø 防火要求：应按二级以上防火标准进行设计施工。
2.4.2 供电、接地与照明
Ø 音视频多媒体设备与灯光设备要分别供电，弱电，强电接地桩要分开。
Ø 机房统一供给前端及其他设备所需的电源，并由机房统一操作通断。
Ø 应由可靠的交流电源回路单独供电，配电设备应设有明显标志。
Ø 整个系统宜采用一点接地方式，接地母线应采用铜质线，单独接地电阻不得大于4欧姆；当系统采用综合接地时，其接地电阻不得大于1欧姆。
三、附件
3.1 关于吸声隔声材料
各式各样声学装修材料，为我们创造了优雅的厅堂声学环境，带来了美妙的声音。

　　多姿多彩、高雅的质感及色彩，也为我们带来了艺术上的视觉享受。
　　一个好的厅堂，想要获得好的音质，建筑声学设计上必须满足两个条件：合适的中频混响时间和理想的混响时间曲线。这其中的奥秘，百十年来一直吸引着全世界声学专家不断专研。详细的解释，参见音响技术宝典栏目。
　　·天然木绒吸音板
　　无论是公共场所，还是家庭装饰，吸音减少噪音、优化环境，越来越被重视。比如家庭影院、钢琴室、音响室、电影院、剧院、会议室、体育馆、卡拉ok厅、酒店大堂等多功能室的吸音。传统使用的矿棉及玻璃棉，都有极强的致癌
