-变压器的分类和用途演示幻灯片.ppt

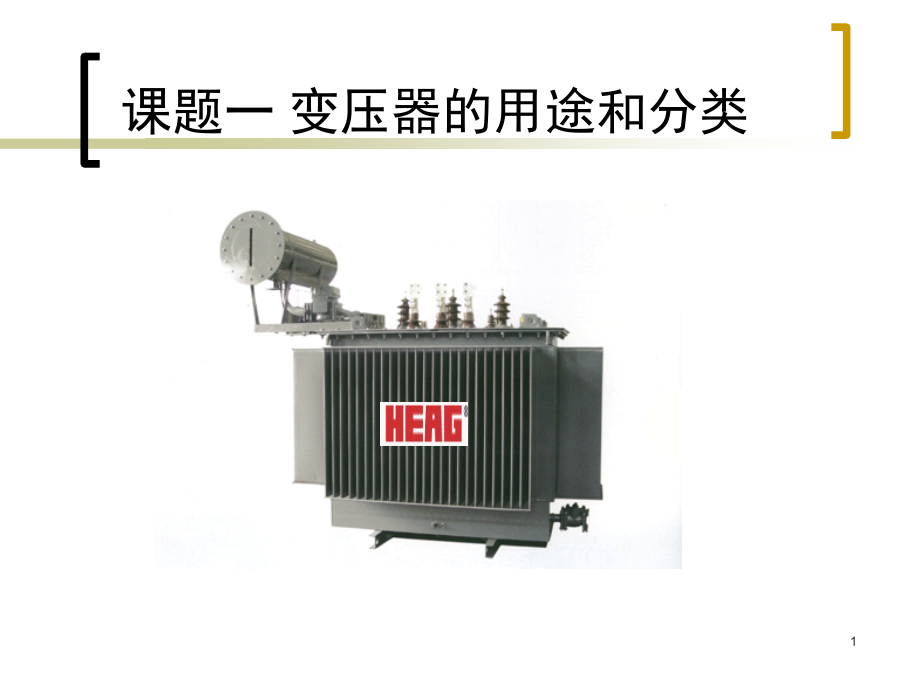

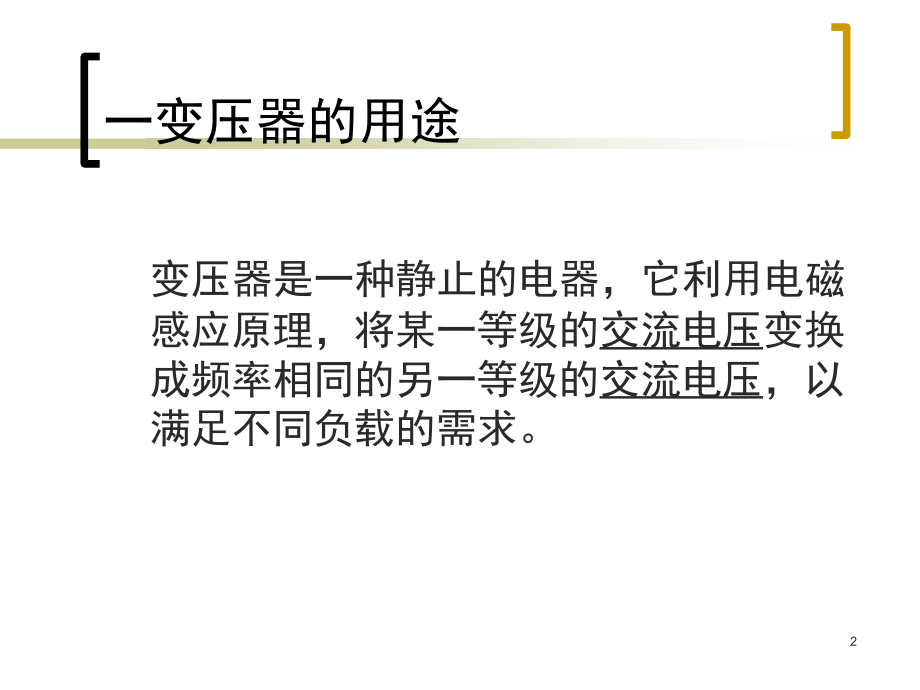

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课题一 变压器的用途和分类,1,一变压器的用途,变压器是一种静止的电器，它利用电磁感应原理，将某一等级的,交流电压,变换成频率相同的另一等级的,交流电压,，以满足不同负载的需求。,2,二变压器的分类方法和主要用途,按相数分类,单相变压器,三相变压器,3,单相变压器,常用于单相交流电路中隔离、电压等级的变换、阻抗变换、相位变换或三相变压器气组,4,三相变压器,常用于输配电系统中变换电压和传输电能,5,二变压器的分类方法和主要用途,按用途分类,电力变压器,电焊变压器,仪用互感器,电炉变压器,自耦变压器,6,仪用互感器,仪用互感器是保证电能系统安全运行的重要设备，它的二次电压或电流用于测量仪器或继电保护自动装置，使二次设备与高压隔离，保证设备和人身安全,7,电炉变压器,常用于冶炼、加热及热处理,8,自耦变压器,常用于实验室或工业上调压,9,电焊变压器,常用于焊接各类钢铁材料的交流电焊机上,10,二变压器的分类方法和主要用途,按铁心结构形式分,壳式铁心,心式铁心,C,形铁心,11,壳式铁心,常用于小型变压器、大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源电压器,12,心式铁心,用于大、中型变压器、高压的电力变压器,13,C,型变压器,常用于电子技术中的变压器，例如电流互感器、电压互感器等。,特点绕线方便、安全高效、耐压性强,14,二,.,变压器的分类方法和主要用途,按冷却方式分,油浸式变压器,风冷式变压器,自冷式变压器,干式变压器,15,油浸式变压器,常用于大、中型变压器,16,风冷式变压器,强迫油循环风冷，用于大型变压器,17,自冷式变压器,空气冷却，用于中、小型变压器,18,干式变压器,用于安全防火要求较高的场合，如地铁、机场及高层建筑,19,三,.按芯种类分类,变压器,20,电力变压器型号说明,D S J L Z SC SG JMB YD BK(C)DDG D-,单相,S-,三相,J-,油浸自冷,L-,绕组为铝线,Z-,又载调压,SC-,三相环氧树脂浇注,SG-,三相干式自冷,JMB-,局部照明变压器,YD-,试验用单相变压器,BF(C)-,控制变压器（,C,为,C,型铁芯结构）,21,变压器产品型号及字母表示含义,S G Z B 10 ,口,/,口,高压绕组电压等级（,kV,）,额定容量（,kVA,）,性能水平代号,箔绕,调压方式（只标有载）,干式、空气自冷,相数（三相）,22,性能水平代号的意义,性能水平代号数越大，损耗越小，水平越高。,9,型是指空载损耗是国家标准的,90%,，负载损耗是国家标准的,90%,；,10,型是指空载损耗是国家标准的,80%,，负载损耗是国家标准的,85%,。,23,变压器油的种类,变压器油用于变压器时的主要作用是绝缘、冷却、灭弧和抗氧化；变压器油用于断路器内时的主要作用是灭弧，其次是绝缘。,变压器油的牌号有：,10#,油，凝固点为一,10,，北京地区室内变压器常采用这种变压器油；,25#,油，凝固点为,-25,，室外变压器常采用这种变压器油；,45,拌油，凝固点为,_45,，主要用于气候寒冷地区，北京个别山区的室外变压器也有采用这种变压器油的。,24,电杆上变压器作用,我们经常看到居民配电变压器，这个变压器作用主要是把,10KV,变成我们可以使用的,380V,。因为电网高压传输可以减少在输电中的损失，便于长途输送电力。也可以在用电的地方，将高压电逐次降低电压，送给用户使用,25,
