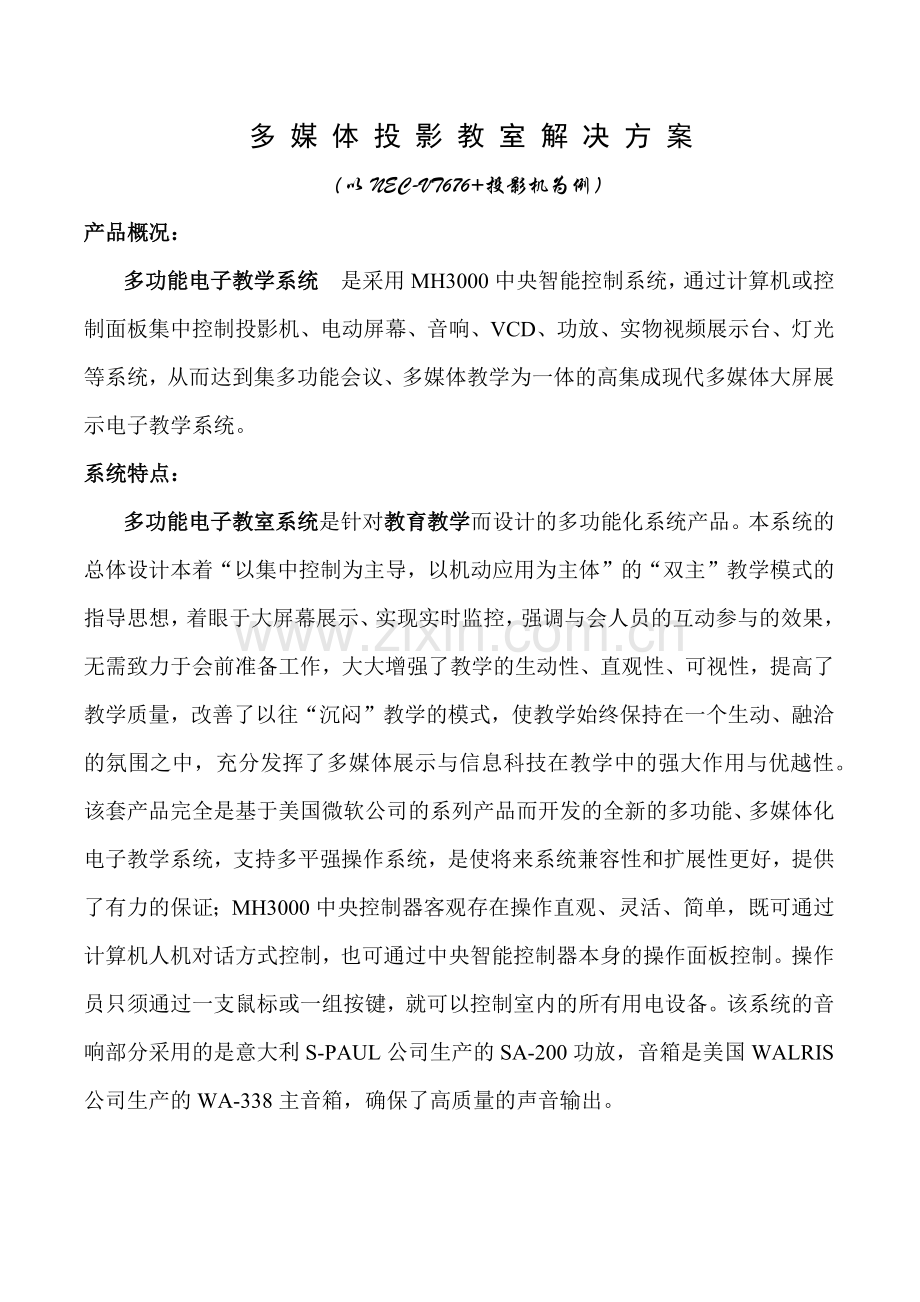

多 媒 体 投 影 教 室 解 决 方 案
（以NEC-VT676+投影机为例）
产品概况：
多功能电子教学系统 是采用MH3000中央智能控制系统，通过计算机或控制面板集中控制投影机、电动屏幕、音响、VCD、功放、实物视频展示台、灯光等系统，从而达到集多功能会议、多媒体教学为一体的高集成现代多媒体大屏展示电子教学系统。
系统特点：
多功能电子教室系统是针对教育教学而设计的多功能化系统产品。本系统的总体设计本着“以集中控制为主导，以机动应用为主体”的“双主”教学模式的指导思想，着眼于大屏幕展示、实现实时监控，强调与会人员的互动参与的效果，无需致力于会前准备工作，大大增强了教学的生动性、直观性、可视性，提高了教学质量，改善了以往“沉闷”教学的模式，使教学始终保持在一个生动、融洽的氛围之中，充分发挥了多媒体展示与信息科技在教学中的强大作用与优越性。该套产品完全是基于美国微软公司的系列产品而开发的全新的多功能、多媒体化电子教学系统，支持多平强操作系统，是使将来系统兼容性和扩展性更好，提供了有力的保证；MH3000中央控制器客观存在操作直观、灵活、简单，既可通过计算机人机对话方式控制，也可通过中央智能控制器本身的操作面板控制。操作员只须通过一支鼠标或一组按键，就可以控制室内的所有用电设备。该系统的音响部分采用的是意大利S-PAUL公司生产的SA-200功放，音箱是美国WALRIS公司生产的WA-338主音箱，确保了高质量的声音输出。

系统组成：
多功能电子教学系统 主要由以下几个模块构成：
l 多媒体中央控制系统；
l 大屏幕投影系统；
l 音响（Audio/video）系统；
系统的组织如下：
多媒体中央控制系统 [电源管理、管理、多模式操作]
电源管理：可以对教室内的所有设备进行电源开、关管理。包括对计算机、电动投影屏幕、灯光明暗调节、VCD、功放、音响设备、投影机等的管理。
信号管理：可以以计算机的RGB讯号、录像机、DVD、视频展台等的视频讯号进行相互切换与管理。
多模式操作：方便教师操作与设备管理，可以通过计算机和带控制面板两种方式来操作和管理受控设备。
大屏幕投影展示分系统 [大屏幕投影、实物视频展示]
大屏幕投影：通过投影机展示计算机文档，播放纪录像片等，以便给学生一个生动，形象化的大屏画面。
实物视频展示：通过实物视频展台展示实物、幻灯片、文稿、图片等。
音响（Audio/video）系统 [确保计算机、DVD、话筒的声音高保真播放]
音频处理部分：由控制器分配的计算机、DVD的声音信号经过放大后直接输出给音箱播出，由于功率强劲将会有十分震撼和逼真的效果。
拾音器：采用有线和无线两种输入方式其中无线使用领夹是麦克风给老师上课带来了极大方便。

多 媒 体 投 影 系 统 方 案
设 备 说 明

l 中央智能控制系统：
在系统核心使用一台MH3000薄膜开关中央智能控制系统，从而大大减化了教师的操作，把教师从众多的设备操作中解放出来。
根据贵校的要求，我公司推荐使用性能稳定，功能强大的MH3000薄膜开关中央智能控制系统。
该系统主要特点有：
① 灵活可设的菜单式中文控制界面，使整个系统的设计更方便，控制界面更简单实用；
② 薄膜开关控制键盘，简洁的计算机控制界面；
③ 一个银幕控制，一个总电源控制，六路音视频输入，两路音视频输出；
④ 一个VGA分配器和一个二选一VGA切换器；
⑤ 采用国际最先进的数据保护技术，使得读入码的保存更可靠；
⑥ 系统支持TCP/IP网络协议和蓝牙技术。
⑦ 具有瞬间断电保护和延时关机功能；
⑧ 一路232口，一路485控制口；

l 投影机：
根据学校的实际需求，我们推荐由本公司代理的NEC VT676+投影机。其技术参数如下：
1. 分辨率： 1024*768
2. 亮度：2600ANSI流明
3. 对比度：500：1
4. 图象尺寸：21——300英寸
5. 投影距离：0.73—12米
6. 重量：2.9KG
7. 投影方式：背投/正投/吊投
8. 立体声微型插孔
9. 丰富的输入输出接口
10. 内置音响输出（1W单声道）
11. 遥控器内置激光教鞭
12. 局部放大/定像功能
13. 光源：250W SHP超冷光源，最低寿命3000小时

NEC投影机采用了下列六大先进技术：
① 自动垂直梯形校正功能和3D校正功能：投影中的加速传感器能够迅速感受图像在垂直方向的倾斜度，自动校正成投射方形的图像，无须用手动调节。通过3D校正功能，可以利用鼠标校正梯形变形，通过点击投影图像的四角实现投射方形的图像。
② 图像处理技术：当一幅图象的分辨率与LCD面板的自然分辨率不相符时，需要对图象进行重新转换，新型的图象处理技术采用先进的数字信号处理专利技术，对每一个像素点进行重新计算，从而得到理想的画面质量及具有平滑出色的字符清晰度的均匀图形。
③ 背景色校正功能，展现生动图像：投影图像可随墙面或背板颜色的不同进行调整。由于投影机内置了应对不同颜色墙面和背板的校正补偿数据，调整后可显示出接近白色幕布的投影交果，图像更真实生动。
④ 35/30dB低噪音：通过选择灯泡ECO模式或以减少功率消耗,噪音也降低至30dB,这样用户可以远离风扇噪音的影响,拥有一个安静的会议或课堂环境.(正常模式噪音为35dB)
⑤ 安全功能,确保操作安全：通过设置密码，未授权用户将不能使用投影机，一旦安全功能启动，打开投影机开关时将显示需要密码，密码输入正确，投影机方能正常使用。
⑥ 特殊显示技术：屏幕菜单具有21种语言显示。

l 视频展示台：
根据学校实际需求，我们推荐由本公司代理的明华多功能视频展示台。
型号为MH8000D。其主要性能指标如下：
镜 头：1/4英寸彩色SuperHAD CCD镜头；
变 焦：22倍光学8倍数码、自动/手动聚焦，可180度转动；
总像素为：80万像素1024*768；
水平清晰度：500TV线；
其它功能：80万像素75Hz刷新率 图像稳定无闪烁 大于60dB信噪比 画面洁净无噪点 路音视频输入/输出/正负片、镜像、黑白/彩色转换背光补偿，图像冻结等功能；
四种全能控制方式：复合视频/音频/话筒/VGA/RS-232。

l 音响系统：
为了获得高保真音效，我公司推荐采用意大利S-PAUL公司的SA-200功放和美国WALRIS公司的WA-338主音箱。
S-PAUL功放的主要指标如下：
1. 输出功率：400W*2
2. 输出阻抗：2-8Ω
3. 频率响应：20Hz-20KHz
4. 失真度：<0.05%
5. 输入阻抗：50KΩ
6. 信噪比：>105dB
7. 输入灵敏度：0.775V
WA-338主音箱的主要指标如下：
1. 频率响应：45-18KHz
2. 承受功率：120W
3. 阻抗：8Ω
4. 灵敏度：96dB（1M/1W）
5. 分频点：1KHz+2.5KHz
6. 尺寸：325×460×260
7. 低音单元：8〞×1
8. 高音单元：压电驱动器 + 3〞×1 纸盆高音

多 媒 体 投 影 系 统 报 价 表

编号
器材名称
规格型号
单位
数量
金额
原产地
1.
数码投影机
NEC676+（2500ANSI、1024*768）
1
台
——
日本
2.
电动屏幕
三叶120寸电动玻珠屏幕
1
副
——
国产
3.
中央控制系统
明华MHC3000液晶中央控制系统
1
套
——
国产
4.
实物展台
MH8000D视频展示台
1
台
——
国产
5.
投影吊架
NEC投影机专用
1
副
——
国产
6.
功 放
圣保罗S-PAUL SA-200（800W）
1
套
——
意大利
7.
音 箱
威力仕 WALRIS WA-338
1
对
——
美国
8.
无线话筒
AORY AR-203（专业级）
1
套
——
国产
9.
有线话筒
奥美（动圈）
2
支
——
国产
10.
DVD
DVD影碟机（先锋）
1
台
——
日本
11.
多媒体电脑
Intel奔腾D双核心主机
1
台
——
国产
12.
专用控制台
全封闭钢琴式
1
张
——
国产
13.
专用线材
VGA线、视频线、音频线、等
1
批
——
国产
14.
杂 料
PVC材料、线卡、钢钉、胶布等
1
批
——
国产
15.
工程费用+税金
设备总价的10%
设备总价x10%
——
16.
合 计
设备总价+安装调试费
设备总价+安装调试费
——

售后服务：凡在本公司购置的设备可享受金网1+3特色服务（一年包换再加三年保修的四年质保服务）。
