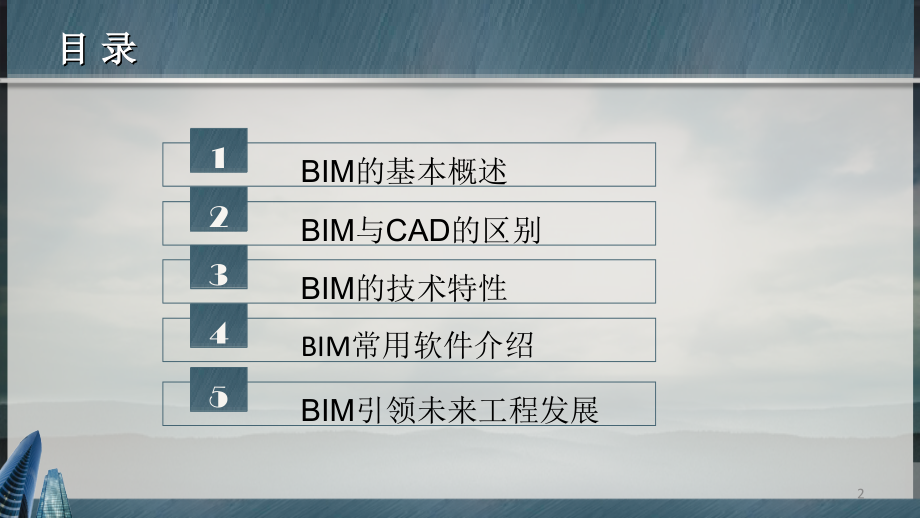

PPT,模板下载：,录,1,BIM的基本概述,2,BIM与CAD的区别,3,BIM的技术特性,4,BIM常用软件介绍,5,BIM引领未来工程发展,2,总述：,BIM,的全拼是,Building Information Modeling,，即,:,建筑信息模型。,BIM,是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，,BIM,是对工程项目设施实体与功能特性的数字化表达。,3,一、,BIM的基本概述,6,（1）、的基础是建筑,建筑物是的研究客体，此易理解。再从另外两个层面说明“的基础是建筑”的命题。,第一层面：的信息是按建筑设计、施工、运营的规划来定义和存放的。不像现在普遍使用的图纸，使用图层、颜色、线性、属性等抽象信息来表示。,第二层面：的信息是和建筑元素（建筑物的构件或部件）存放在一起的，找到建筑物的某个部分就能得到某部分的信息。,4,一、,BIM的基本概述,（2）、的灵魂是信息,建筑和模型都不是新生的事物，但是当（信息）进入到两者之间是，这个建筑和模型就有了生命，这就是建筑信息模型，信息是的灵魂。,5,一、,BIM的基本概述,（3）、的结果是模型,在维基百科中的定义：是在项目的生命周期内产生和管理建筑数据的过程。,的结果是一个模型，一个建筑物的信息模型。一个按照建筑物设计、施工、运营的本身规律建立起来的建筑物几何造型和存储建筑物专业信息的模型。这个模型我们称之为模型。,6,一、,BIM的基本概述,（4）,、的目标是效率,借助于模型和相应的模型检查和协调软件，使得输入环节的效率大大提高，从而缩短整体工期减少错误。,效率,7,一、,BIM的基本概述,（5）,、的工具是软件,是信息技术支持建设项目生命周期提高生产力的过程，因此，并不是一种或几种软件。软件只是的工具，其实现过程需要用到不同种类的软件。其中最为主要的应为设计软件，,也就是,BIM,的基础建模软件,。,例如：,Autodesk,Revit,Bentley Architecture,Graphisoft，,ArchiCAD,，,8,一、,BIM的基本概述,随地,随人,随时,项目,整个寿命周期的任何阶段,；,是指项目建筑物的任何部分或全部的资料；,包括建设方、设计方、施工方等所有的项目的所有利益相关方；,（6）、BIM的关键是无处不在,9,二、BIM与CAD的区别,3,（1）、直观 不同,10,二、BIM与CAD的区别,（2）、工具层面：CAD如Word，BIM如Excel,例如：同样一张财务报表，放在Word里面和Excel中，看似一样，但如果动起来则就不同了。换句话说，word里面看起来一样的报表致使Excel表格的一个特定的状态而已。,CAD/Word,BIM/Excel,11,二、BIM与CAD的区别,（3）、结构层面,CAD是使设计师干活更快了，BIM是使业主变成了最明白的那个人了。,使业主获益：,1、省钱：变更少量，返工少量，追加投资少了。,2、省时间：有什么问题都可以马上解决。,3、房子的质量提高了：不用造好了再砸，不用没动再凿洞了。,12,三、BIM的技术特性,3,除了对工程对象进行3D几何信息和拓扑关系（,指满足拓扑几何学原理的各空间数据间的相互关系。即用结点、弧段和多边形所表示的实体之间的邻接、关联、包含和连通关系。,）的描述，还包括完整的工程信息描述。如对象名称、结构类型、建筑材料、工程性能等设计信息；施工工序、进度、成本、质量以及人力、机械、材料资源等施工信息；工程安全性能、材料耐久性能等维护信息；对象之间的工程逻辑关系等。,1、模型信息的完备性,13,三、BIM的技术特性,2、模型信息的关联性,信息模型中的对象是可识别且相互关联的，系统能够对模型的信息进行统计和分析，并生成相应的图形和文档。如果模型中的某个对象发生变化，与之关联的所有对象都会随之更新，以保持模型的完整性和准确性。,从而，有效地解决了建筑、结构给排水、暖通、电器、概预算等专业，还有数据、通讯、安全节能等各专业合作沟通模糊的问题。,14,三、BIM的技术特性,在建筑全寿命期，各个阶段都在共同的模型中进行信息共享，不需要重新输入相同的信息（即信息的一次性输入，全过程享用）。而且信息模型能够自动演化，模型对象在不同阶段可以简单地进行修改和扩展而无需重新创建，避免了信息不一致的错误。从根本上解决项目各参与方基于纸介质方式进行信息交流形成的“信息断层”和应用系统之间“信息孤岛”问题。,3、模型信息的一致性,15,四、BIM常用软件介绍,谈到,BIM,用,BIM,都离不开,BIM,软件，而,BIM,地运用不是一个软件的事，准确说不是一类软件的事，而且每一类软件的选择也不只是一个产品。,在所有软件中，最重要的也就是,BIM,的核心建模软件，,BIM核心建模软件（英文叫BIM Authoring Software）是BIM赖以产生和发展的前提，其余软件通过和BIM核心软件在不同层度上的信息交换，为项目不同参与方利用BIM提高各自的工作质量和效率服务，同时为实现BIM对整个工程建设行业价值最大化做出贡献。,因此，核心建模软件使我们在学习工程中第一类要接触的软件。,16,当然，除了核心建模软件之外，还必须包括其他一系列软件，才能够共同形成一个完备的,BIM,模型，服务于项目的全寿命周期。,17,核心建模软件,（,1,）Autodesk Revit系列,（,2,）广联达,BIM5D,（,3,）Bentley Building系列,（,4,）ArchiCAD,18,（,1,）Autodesk Revit系列,(1)Autodesk公司的Revit是一款三维建筑信息模型建模软件，适用于建筑设计、MEP工程、结构工程和施工领域，由Revit architecture（建筑）、Revit structure（结构）、Revit MEP（设备/机电）三款组件组合，形成了以三维软件操作平台，搭建三维建筑信息模型的工具。,在国内外建筑市场借助AutoCAD的天然优势，有相当不错的市场表现。,19,（,2,）广联达,BIM5D,BIM5D提供一个全专业BIM模型集成的平台（集成全专业信息模型、场地模型、临时模型、机械模型和进度、预算、图纸等业务数据），侧重于施工阶段的BIM应用，本身不进行模型的创建。各专业建模软件将所建模型导入,BIM5D,，在,5D,平台,上进行各专业的协,调，最终应用到项,目的全生命周期中。,20,（,2,）广联达,BIM5D,广联达,BIM,标准套件包括广联达,BIM5D,、,BIM,审图、,BIM,浏览器、,BIM,算量、,Magicad,等软件和广联云等。,广联达核心建模软件为：土建,GCL,、结构,GGJ,以及机电安装,MagiCAD,。,MagiCAD是一款应用于建筑设备行业的三维工程设计软件，适用于采暖、建筑给排水、通风、电器设计以及三维建筑建模。它作为,工程建设行业全球领先的机电专业BIM软件，被广联达公司收购以后，可以与广联达安装算量软件（GQI）可进行完美连接，实现机电全专业导入。标志着广联达BIM全流程更加完善。,21,广联达,BIM5D,作为一个开放的,BIM,信息模型集成平台，支持目前主流的,BIM,建模软件。主要包括,：,（,2,）广联达,BIM5D,22,Bentley建筑、结构和设备系列，Bentley产品在工厂设计(石油、化工、电力、医药等)和基础设施(道路、桥梁、市政、水利等)领域有无可争辩的优势。,（,3,）Bentley Building系列,23,ArchiCAD最早出现在上世纪八十年代，应该说是最早的一个具有市场影响力的,BIM,核心建模软件。但是在中国由于其缺乏相关业配套的功能（仅限于建筑专业），与多专业一体的设计院体制不匹配，在国内的知名度相对较低。,当然,ArchiCAD的优点也很多：,（,1,）智能化的建筑构件,（,2,）自动生成所有视图,（,3,）实现高级的自动分析模拟,（,4,）可用于整个建筑生命周期,（,4,）ArchiCAD,24,不同软件均有自己的优缺点：,民用建筑用Autodesk Revit。,工厂设计和基础设施用Bentley。,单专业建筑事务所选择ArchiCAD、Revit、Bentley都有可能成功。,项目完全异形、预算比较充裕的可以选择。Digital Project或CATIA。,广联达,BIM5D,系列作为国产,BIM,软件，随着软件研究及推广的不断深入，其在国内的一影响力正在不断加大。它也是目前国产,BIM,软件的领导者。,25,1、BIM在未来工程中的可预见性,BIM理念的直观感受使越来越多的甲方在招标文件中明确指出需要乙方具备REVIT等BIM软件设计能力。由于工程的需要也同样使得越来越多的设计单位、施工单位去涉及到BIM技术领域。,五、BIM引领未来工程发展,26,2、BIM在工程中的优越性,BIM等同于在工程开始之前设计师就在电脑上将整栋建筑建成，实现了让设计师在办公室就可以直观、准确、全面的了解现场情况，提高工作效率，避免了CAD制图工程师对现场情况不了解的问题，并且在一定程度上减少了工程中组织协调的工作量。,27,3,、,BIM,在工程中的可行性,（,1,）,BIM,初期电脑硬件方面的问题已经得到解决，如今普通配置的电脑已经能够胜任,REVIT,软件操作。,（,2,）,BIM,软件也日趋成熟，,REVIT,能够胜任结构、建筑、机电各个领域的制图工作。,（,3,）,BIM,软件完善的同时也缩短了,REVIT,的制图时间，虽然较传统,CAD,绘图时间仍然要长，但其极低的容错率足以弥补这一点。,28,一起来迎接即将到来BIM时代,谢谢大家,29,
