小神瞳终端平台
用户手册

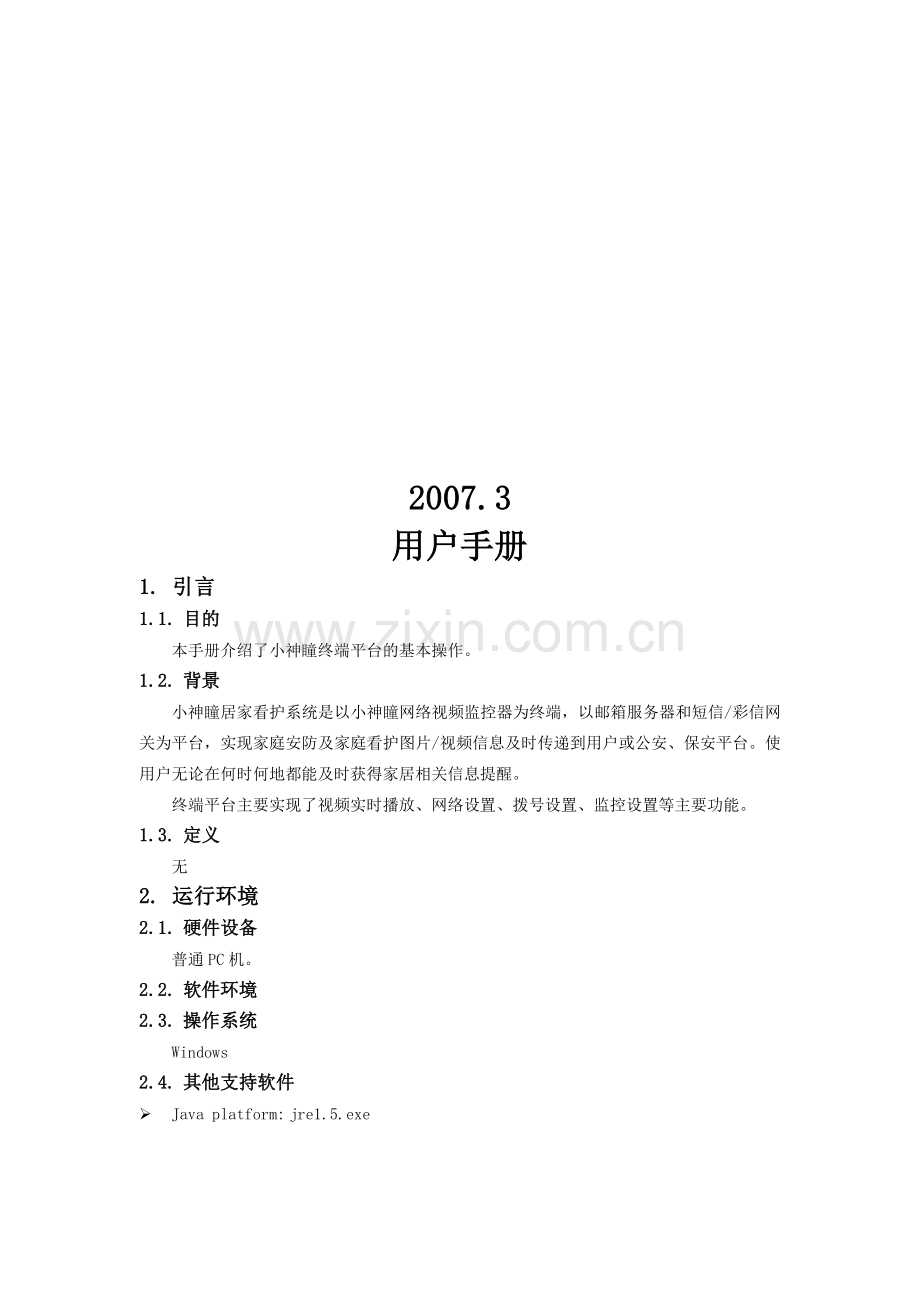

2007.3
用户手册
1. 引言
1.1. 目的
本手册介绍了小神瞳终端平台的基本操作。
1.2. 背景
小神瞳居家看护系统是以小神瞳网络视频监控器为终端，以邮箱服务器和短信/彩信网关为平台，实现家庭安防及家庭看护图片/视频信息及时传递到用户或公安、保安平台。使用户无论在何时何地都能及时获得家居相关信息提醒。
终端平台主要实现了视频实时播放、网络设置、拨号设置、监控设置等主要功能。
1.3. 定义
无
2. 运行环境
2.1. 硬件设备
普通PC机。
2.2. 软件环境
2.3. 操作系统
Windows
2.4. 其他支持软件
Ø Java platform: jre1.5.exe
3. 使用过程
3.1. 平台安装
参见《安装和测试说明.doc》
3.2. 系统登陆
提供三种登陆终端平台的方式：
1. 从用户平台登陆：进入“视频监控器”模块，点“监控器设置”，输入终端密码后登陆。
2. 从客户端登陆：在设备列表中，右键点“登陆设备”；右下角直接点“登陆”按钮；
3. 在地址栏直接输入终端IP地址登陆，如http://192.168.3.9:8080；
3.3. 视频监控
视频监控提供了用户远程实时查看功能。
3.3.1. 播放视频
点“视频监控”模块，在弹出的窗口中输入口令：admin，点“是”后，在打开的视频播放窗口中双击“播放”按钮，即可远程连接查看。点“停止”则停止播放视频。

图3.3.1-1 网络口令

图3.3.1-2 视频播放
3.3.2. 开灯
在视频播放窗口中点“开灯”，则可远程开启连接到终端的灯，灯开启后2分钟后自动关闭，不能远程关闭。
3.3.3. 亮度调节
在视频播放窗口中点“亮度＋”则播放窗口亮度增加，点“亮度－”则播放窗口变暗。
说明：因客户端信号传送到终端有一定的延时，亮度调节后，请等2秒左右再进行调节，否则可能会调节过头，造成过白或过黑现象。
3.3.4. 图像质量
在视频播放窗口中，将“质量”条拉到右边，则图像分辨率增高，图像变清晰。反之，图像变模糊。
3.4. 网络设置
Ø 由PPPoE或Modem自动获取：用于直接ADSL拨号上网用户。
Ø 指定IP：用于局域网中挂接终端。
网络设置中更改某一项设置，点“应用”后新的设置即可应用生效。

图3.4 视频播放
3.5. 拨号设置
拨号设置模块提供了终端拨号上网的设置。进入拨号设置模块， PPPOE选择“启用”，输入拨号用户名和密码，点“应用”即可。

图3.4 视频播放
注意：局域网挂接终端的用户，不需要进行PPPOE拨号设置。
3.6. 系统设置
3.6.1. 系统升级
系统升级即终端版本的升级，小神瞳终端升级后，版本号会在系统设置页面上更新。
3.6.1.1. 自动升级
进入系统设置模块，点“自动升级”按钮，系统会自动比对当前版本与升级服务器版本的高低，若当前版本低于服务器版本，则会自动更新到服务器最新版本。

图3.6.1.1 自动更新
注：老的终端版本不提供自动升级功能。
3.6.1.2. 手动升级
在图3.6.1.1窗口中，点“升级系统”，在打开的窗口中，选择欲更新的版本，点“上传”，即可进行手动升级。

图3.6.1.2 手动更新
3.6.2. 升级服务器设置
升级服务器指终端自动更新时默认的服务器。在如图3.6.1.1中，输入升级服务器地址和端口，点“应用”，即可完成升级服务器的重新设置。
3.6.3. 系统密码修改
系统密码即视频播放和终端连接密码。在如图3.6.1.1中，输入新的密码，点“应用”即可。
3.6.4. WEB和视频播放端口设置
网络端口即访问小神瞳终端的端口，视频播放端口即小神瞳实时视频播放的端口。在局域网中，若端口号修改，则需要在路由器上重新做端口映射。

图3.6.5 WEB和视频端口号修改
3.6.5. 重启设备
用户可以远程重启设备。进入“系统设置”模块，在重启设备行中点“是”，即可远程重启设备。如图3.6.5所示：

图3.6.5 远程重启设备
3.6.6. 恢复出厂设置
在系统设置中，点“恢复出厂设置”，则终端IP和域名服务器等都变为出厂时的默认设置，具体如下：
Ø IP：192.168.8.77/76；
Ø 子网掩码：255.255.255.0；
Ø 网关：192.168.8.1；
Ø 用户名：空；
Ø 密码：admin；
说明：用户也可以在终端操作恢复出厂设置。将终端背面的拨码开关5号开关拨至OFF位置，设备参数均临时恢复到出厂设置。拨码开关位置如下所示：

3.7. 网络状态
提供了终端IP，网关，域名等信息的查看，如图3.7所示：

图3.7 系统网络状态
3.8. 监控设置
监控设置中，所有参数重新设置后，点应用，新的参数即可生效。如图3.8所示：

图3.8 监控设置页面

3.8.1. 设备安装位置
用于定位设备位置。
3.8.2. 工作模式
普通模式下，用户响应客户端的实时监控，也能够登陆终端管理平台。安全模式下，用户不响应客户端实时监控，也不能登陆终端管理平台。
3.8.3. 监控状态
开启表示设防，关闭表示撤防，不监控。
3.8.4. 输入线路
输入线路包括终端目前内置的红外感应，也可外接光栅等告警线路。若选择红外感应，则有热源物体时，会红外感应。否则，即使在设防(监控)状态，也不能红外触发告警。
3.8.5. 补光增亮
红外补光开启时，小神瞳终端8颗红外小灯亮，起到夜晚补光拍摄的作用。
3.8.6. 帧率
即小神瞳实时查看时，每秒的图片多少。帧率越大，每秒传输的图片越多，视频越流畅。
3.8.7. 分辨率
分辨率越高，则实时监控的窗口大小。
3.8.8. 不监控时段
在不监控时段内，即使监控状态为“设防”，终端也不会红外报警，不会上传告警信息到网络硬盘和手机，但能够实时查看。
3.8.9. 定时拍摄
定时拍摄即某个时间点自动拍摄图片和视频流上传到网络硬盘，与监控状态没有关系。
3.9. 帮助与支持
本系统在使用过程中，若有任何问题，可点“帮助与支持”，我们将使用邮件进行技术支持。
