CAD零件图练习PPT学习课件.ppt

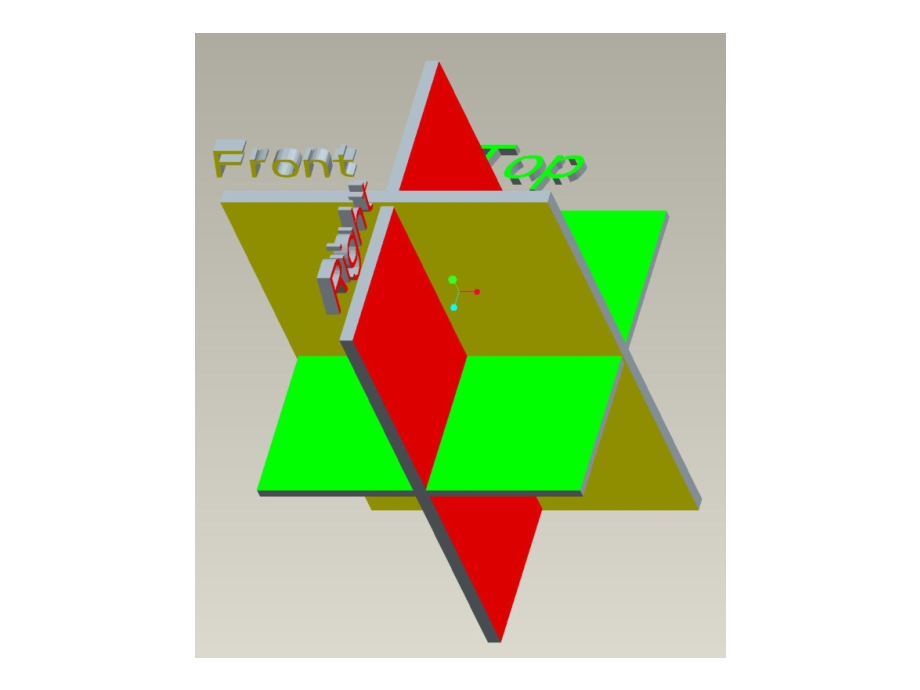

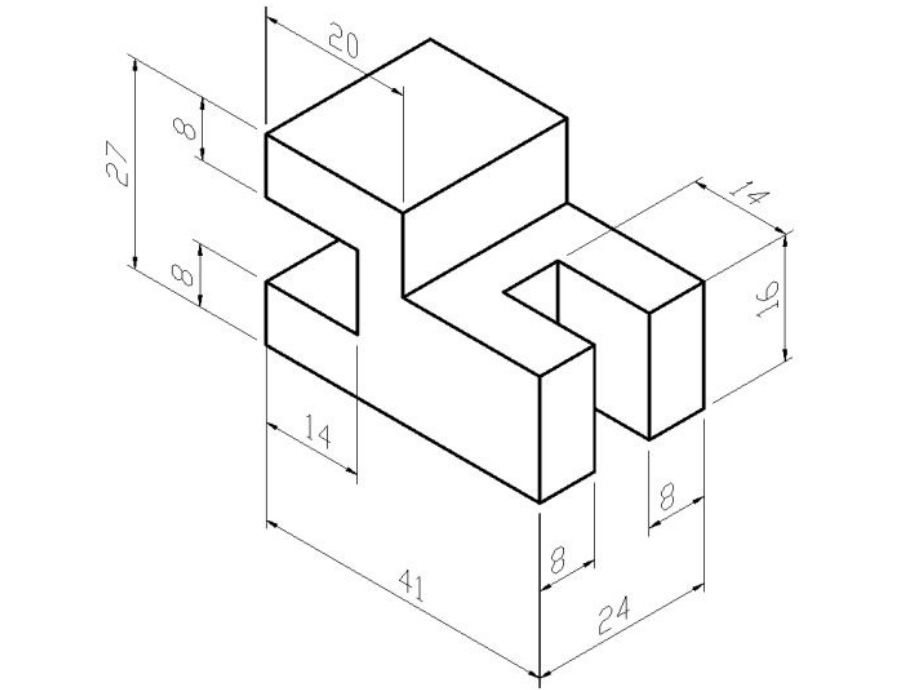

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,利用扫描混合做“奔驰”标志,利用混合,平行（混合）命令生成杯子,利用混合,平行（混合）命令生成吹风机头部特征,旋转下面的截面，,生成实体。尺寸分别为：,20,，,R32,，,132,等。,混合吹风机的头部，截面形状如下所示：,一个截面为直径为,40,的园（分成四断），另一截面为,12X62,矩形，两截面距离为,35,。,最后通过,扫描混合命令生成吹风机,的手柄部分,，抽壳完成后对其尾部,减材料生成一孔，然后“填充阵列”即可,利用“扫描混合”命令生成烟斗造型,利用,”,扫描混合,”,特征绘制上图,“,艺术把手,”,利用“螺旋扫描”生成螺纹效果。,利用混合,旋转（混合）命令来做螺钉的收尾效果，,螺钉收尾亦可通过在扫描轨迹尾部加上一段相切的园弧来生成。,螺钉收尾,利用混合,一般（混合）命令生成铣刀,拉伸直径,50,园，高度,60,生成杯体，,抽壳厚度为,1.5,，“扫描混合”命令生,成杯子手柄；草图生成文字部分，,然后选择杯子前侧面，利用“编辑,偏移,展开特征“命令，抓边选择,文字部分，指定文字的深度即可看到,凸起或凹下的效果。着色完成,利用编辑里的“相交”命令，可生成曲别针的空间曲线效果，,再利用变截面扫描即可完成实体造型效果。,在,TOP,面上绘制直径,40,的园，拉伸高度为,50,，上下偏移,top,面,20,距离分别得到,DTM1,，,和,DTM2,面，在两面上分别绘制长度为,100,的线及半园弧线，利用“编辑,相交”命令,得到空间曲线。同理生成其他边，利用“边界混合”命令，生成曲面效果。加厚，倒园角。,再（旋转）阵列即可。,1,、插入基准曲线,笛卡尔坐标,方程如下,:,x=15*cos(t*360*10),z=15*sin(t*360*10),y=50*t,2,、在中间平面上绘制如图所示,3,、添加如下图的点效果（曲线下部）。,选中曲线，（通过添加的点来分割曲线）,4,、同理做曲线的上部分效果。,5,、连接步骤,2,和步骤,3,中的曲线效果。注意,连接的时候线要相切。,6,、利用可变截面扫描命令，在参考里利用,“细节”按住“,ctrl”,键依次选择住曲线完成。,绘制一直径为,2.5,的园即可。,1,、在,top,面绘制直径,50,的园，填充成面效果,2,、选择直径,50,园的四周线，注意是按住,shift,键选择，完成后，绘制下图，通过工具,关系,给尺寸为,13,的尺寸添加下面关系：,sd6=13+1*sin(trajpar*360*24)sd6,代表尺寸,13,3,、合并上面的两步骤曲面。,4,、利用扫描混合生成盘子边上的曲面效果。阵列,5,、合并盘体和第一个扫描曲面。对合并后的曲面阵列,
