四川某老式建筑拆除与加固工程施工方案(保护性改造水.docx

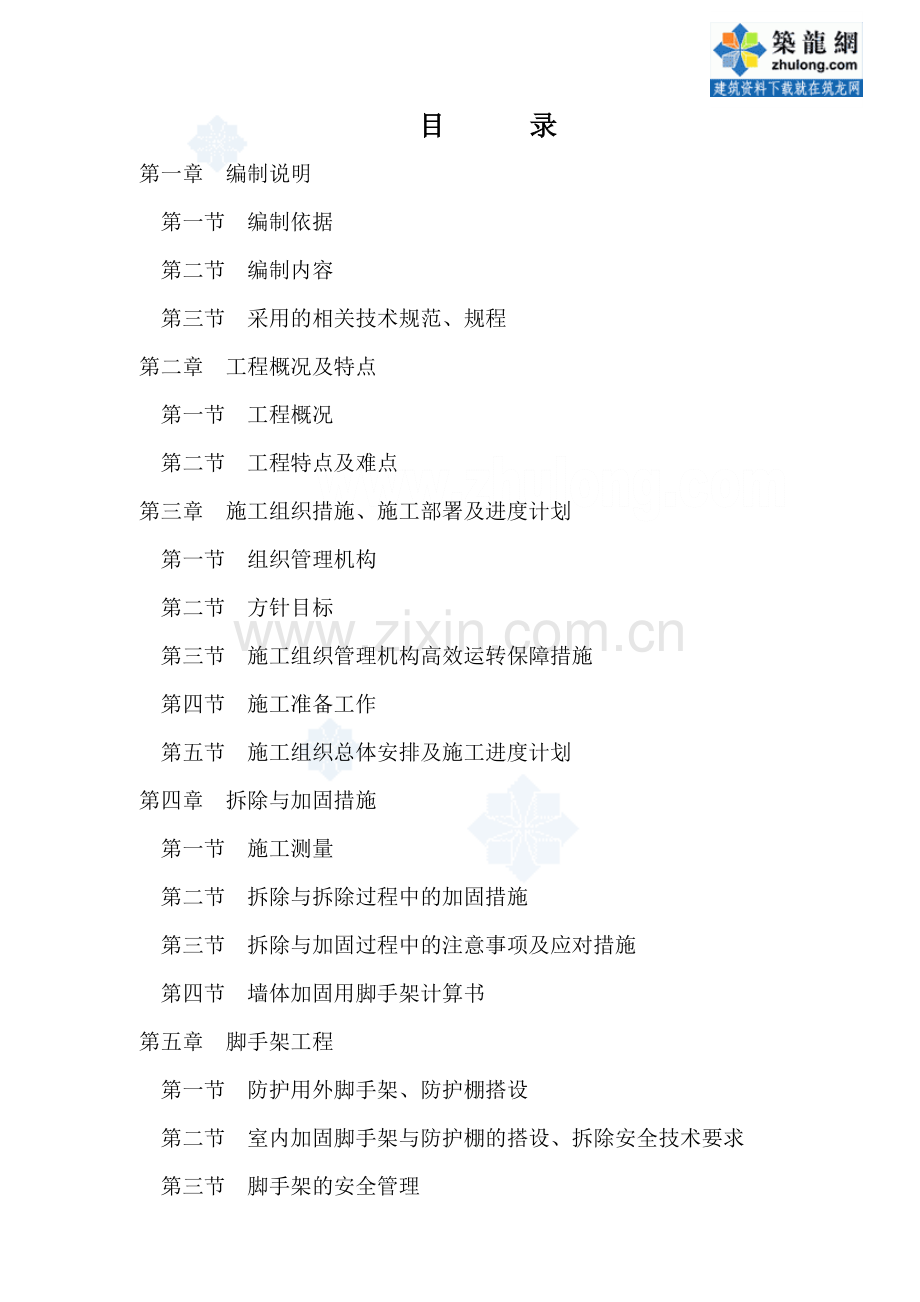

目 录
第一章 编制说明
第一节 编制依据
第二节 编制内容
第三节 采用的相关技术规范、规程
第二章 工程概况及特点
第一节 工程概况
第二节 工程特点及难点
第三章 施工组织措施、施工部署及进度计划
第一节 组织管理机构
第二节 方针目标
第三节 施工组织管理机构高效运转保障措施
第四节 施工准备工作
第五节 施工组织总体安排及施工进度计划
第四章 拆除与加固措施
第一节 施工测量
第二节 拆除与拆除过程中的加固措施
第三节 拆除与加固过程中的注意事项及应对措施
第四节 墙体加固用脚手架计算书
第五章 脚手架工程
第一节 防护用外脚手架、防护棚搭设
第二节 室内加固脚手架与防护棚的搭设、拆除安全技术要求
第三节 脚手架的安全管理

第六章 施工的协调管理
第一节 项目部内各专业组织管理协调配合
第二节 项目部与安装单位的协调配合
第三节 项目部与设计、监理、业主的配合
第七章 安全文明施工和环境保护措施
第一节 安全文明施工
第二节 应急预案
第三节 环境保护措施
第四节 消防及季节施工、防雷措施

第一章 编制说明
第一节、编制依据
1.1 国家及四川省有关的法律法规以及成都市关于震后拆除修复有关规定。
1.2 ********医院水塔楼和*****保护性改造设计施工图。
1.3 八角楼、水塔楼改造技术交底及图纸会审记录。
1.4 《建设工程安全生产管理条例》及成都市安全文明施工有关规定。
1.5 四川省建设厅关于转发《危险性较大的分部分项工程安全管理办法》的通知。
第二节、编制内容
2.1 根据建设单位所提供的现有施工图，本方案主要是针对图示所需要拆除部分的拆除方案、加固措施。
2.2 水塔楼和八角楼拆除及加固工程的：施工进度计划、施工材料与设备使用计划、劳动力计划、施工安全保证措施等。
第三节、采用的相关技术规范、规程
3.1《建筑施工高处作业安全技术规程》 JGJ80——91
3.2《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130——2001
3.3《建筑工程施工现场临时供用电安全规范》 GB50194——93
3.4《施工现场临时用电安全技术规范》 JGJ46——2005
3.5《建筑机械使用安全技术规程》 JGJ33——2001

第二章 工程概况及特点
第一节、工程概况

1.1 ******医院水塔楼和八角楼保护性改造工程：两幢建筑均系上世纪三十年代左右修建的老式建筑，由于两幢建筑修建年代久远，又受汶川“5·12”大地震影响，部分构件、楼地面、屋面筑件、木屋架破损严重。为重现老***医院的历史风貌，尽可能的保护其历史文化精髓，使原有风貌得以再现，对两幢建筑的屋顶及楼层内部结构重新予以改建。其中水塔楼6058.33㎡，八角楼4034.27㎡。两幢建筑均为内廊式砖木砖混结构，水塔楼局部为钢筋砼结构，水塔楼三层（局部四至七层），七层顶高25.01m；八角楼三层（包括夹层），八角楼宝顶高度21.4m。该项目施工图由中国建筑西南设计研究院根据四川省古建筑设计研究院测绘图设计。
1.2 本工程此次设计主要是针对水塔楼二～四层、八角楼二～三层进行建筑分隔改变、墙体加固、修补裂缝、更换木楼盖、维修塔楼塔顶。在2009年12月23日施工图纸交底会上，中国建筑西南设计研究院设计人员特别强调该施工图尺寸、标高可能与实际不符，要求在项目工程拆除时仔细复核尺寸、标高及地基资料是否吻合，施工单位在拆除施工时应密切与设计联系，以便解决存在的问题。
第二节、工程特点及难点
2.1 拆除工程范围内场地狭小，周边紧邻有汽车通道，在本工程施工准备时应搭设好封闭式防护通道及封闭式防护棚以确保拆除工程的施工安全。
2.2 由于八角楼背面的高压线路在拆除施工期间不能移动，为了确保安全，应做好该线路的保护措施。
2.3 本工程涉及大量拆除工作，加之该建筑建成年代久远，在拆除工作过程中具有较大安全隐患，拆除工作必须在对原建筑进行详细考察后进
行，对危险部位采取可靠的加固措施，确保安全施工。
2.4 工程周边紧邻办公区、学校、生活区，靠近建筑周边栽植有古树，施工时对环境保护、避免扬尘需确定可靠措施。

第三章 施工组织措施及施工部署
第一节、组织管理机构
1.1 八角楼的塔楼楼盖和水塔楼的七层楼盖拆除复原以及两幢楼房保留的外墙加固是本工程的施工难点，在编制相应的作业方案时，我公司及项目部均十分重视两幢楼房的拆除工程，特成立领导小组，以便更好地指挥和实施本次施工，提前做好组织措施和技术措施使拆除及加固工程能够顺利进行，领导小组成员名单见下表：
序号
职务
姓名
联系电话
1
施工总指挥

2
施工现场负责人

3
技术负责人

4
技术交底人

5
安全负责人

6
质量监督人

7
安全监督人

8
班组负责人

以上人员在整个施工过程中在场内统一调度，紧密配合，及时高效地处理、解决施工过程中出现的各种问题确保施工顺利进行。
第二节、方针目标
2.1 我们的方针是：科学管理，精心组织、严谨施工。以优质、快速、安全文明生产为目标，制定相应的控制措施。
2.2 安全生产目标：杜绝死亡及重伤事故，创建安全文明施工标准化现场。
2.3 技术管理目标：建立准确、及时、完整的技术档案和职责明确的技术管理体系，更好地为现场工作服务。
第三节、施工组织管理机构高效运转保障措施
3.1 组织强有力的项目班子，选派思想好、业务能力强、善合作、服
务好的管理人员进入项目管理部。
3.2 建立健全各职能岗位责任制，并定期对其进行考核。
3.3 强化激励与约束机制，制定项目奖惩办法，定时组织项目部管理人员进行思想及业务培训，组织召开会议，检查工作效率。
3.4 在甲方及监理的监督下，项目经理部管理人员协调好施工过程中的相关要求，满足安全文明施工和进度目标。
第四节、施工准备工作
4.1 技术准备工作
（1）选择具有类似拆除工程施工经验的作业人员和施工管理人员进行拆除工作。
（2）专项领导小组与施工人员要认真审阅业主提供的以下资料：测绘图以及现行设计施工图，建筑涉及区域的各种管线、防雷设施等的分布情况。全面对比建筑拆除前后的区别，了解建筑相关图纸、资料，并进行现场勘察。
（3）学习相关规范和安全技术文件，特别是本施工中使用的机具设备安全操作规程。
（4）专项领导小组召集相关操作人员召开专题会议，在会上做全面的技术和安全交底，与会人员签字确认。
4.2 现场准备工作
4.2.1 先拆除八角楼、水塔楼的附属建筑物，并对八角楼及水塔楼主通道的电缆进行防护，电缆沟上盖20厚钢板，钢板按5m×2.56 m长向布置。
4.2.2 专项领导小组组织业主方、监理方及相关操作班组验收外脚手
架及操作平台。待验收合格，各方签字认可之后操作人员方可上架操作。
4.2.3 施工前，认真检查影响拆除工程安全施工的各种构筑物、设施及管线的拆迁工作是否完毕，确认安全后方可施工，设计施工图中保留的原建筑部分进行可靠的加固等保护措施。凡超过檐口高度的树枝丫叉均应剔除，影响防护架、防护棚的搭设及影响塔吊司机视线的树木、枝丫应清理排除。
4.2.4 事先将天燃气、电缆、消防等钢管切割的位置确定好，并加以标识，钢管切割位置不可随意确定。
4.2.5 道路电缆沟及排水沟保护。
4.2.6 预先计划并确定好运渣车行驶路线及停放工作点，并在现场加以标识，进场后可以尽快停放在工作有利位置，砖瓦渣石建筑弃渣堆放场地按平面布置图设置。
4.2.7 各工种人员数量充足并及时就位，且配备齐全相关作业工具及正确使用劳动防护用品。
4.2.8 检验各机电设备、工具是否完好，存在质量问题的机具坚决予以剔除，避免在操作过程中发生安全事故。
4.2.9 在建筑周边设立警戒线及标志，并派专人值守、监督，严禁非施工人员进入作业区域发生危险。
4.2.10 按照规范要求铺设好施工用临电及防火、防尘用临水管线。
4.2.11 拆除工程施工范围内应制定临时用水用电施工方案，确保拆除工程的用水用电安全。
4.3 主要施工机具使用计划及脚手架的准备
坡屋面拆除拟用人工拆除与机械吊拆相结合的方法施工，根据施工经验及本工程实际情况，采用以下主要机具：
序号
机械名称
数量
1
塔吊QTZ5012
2台
2
风镐
10把
3
空压机
4台
4
手提式切割机
5台
5
物料提升机
4台
6
ZL40装载机
一台
7
自卸式汽车运输车
5台
8
对讲机
4台
4.4 施工劳动力计划：
序号
工种
人数
1
架子工
20人
2
机械工
10人
3
拆除工
40人
4
氧割工
2人
5
杂工
10人
6
指挥工
4人
4.5 结构检测
因该工程为改造工程，原屋面拆除之前，有必要对原屋面结构进行专业检测、评估，使拆除方案的编制更周到、详实，充分做好现场的准备、预防工作，利于对施工过程中的重大危险源的辨识以提前做好预控措施，也便于有关问题责任的划分。拆除前应该做到以下检测，并做好详实的记录：
（1）实际结构的几何尺寸：与设计图纸的几何尺寸进行核对。
（2）圈梁与砖墙之间是否有裂缝，标识出具体位置。
（3）外墙是否有裂缝，标识出具体位置。
（4）窗间墙是否有裂缝，标识出具体位置。

必须强调的是：在拆除屋面整个过程中，要派专人监督坡屋面结构变化，一有情况，马上报告领导小组，领导小组迅速到现场察看并作出技术调整。
4.6 安全注意事项
4.6.1 进场拆除人员首先应接受安全技术交底，操作人员应持证上岗。
4.6.2 拆除操作人员必须正确使用劳动安全防护用品。
4.6.3 操作人员随时注意身边人和物，严禁集中堆码拆除旧料，以防止超载压塌屋架或楼地面。
4.6.4 操作人员应随时注意检查屋面的承载力，防止屋架或楼地面木板腐坏踩断，造成安全事故。
4.6.5 塔吊料斗不允许直接搁置在屋面上。
4.6.6 拆除的瓦片等物品严禁直接抛下，拆除墙体操作时严禁使用大锤等易产生振动的工具。
4.6.7 拆除前将屋面部分外架钢管用彩条布密闭封闭，以免影响景观。
4.6.8 为了保证安全，应在坡屋面放置大板并钉好踏步条。大板下垫麻袋以备防滑，操作时大板随工作进行移动。
4.7 防尘措施
为降低施工区拆除工作中产生的粉尘，拆除工作开始前应沿八角楼、水塔楼布置D50水管并沿窗间墙每6m布置D20立管，沿防护架固定，水管高度不低于沿口，在拆除时派专人进行喷水降尘，用于保护院内的空气环境。
第五节、施工组织总体安排及施工进度计划
一、 施工组织总体安排：

1.1 本工程涉及的内容及工序的有序性较强，本着以安全生产为前提，质量控制为根本的原则，为确保拆除与加固工作的顺利进行，在施工过程中随时进行各工种间的操作协调配合。
1.2 在工程过程中，积极配合业主、监理的现场监督检查，不放过任何一处安全隐患。
1.3 考虑到本工程原有建筑的状况，避免在拆除过程中产生不利结构稳定的震动影响安全，拆除工作均采用人工进行，拆除下的建渣用运渣车及时清运至建设单位指定的地方。
1.4 拆除材料中业主确认需要留置现场以备恢复时参照制作使用的，此部分材料根据总平布置妥善堆码。
1.5 建渣的场内运输拟采用两台塔吊和四台物料提升机进行全方位快速下渣。
1.6 对建筑物的施工防护采用双排钢管脚手架，外满挂密目网，临边洞口加设水平和立面防护。
二、施工进度计划：
2.1 本拆除工程按总工期90天计算；
2.2 各工序按流水原则，按总工期控制，具体安排见施工进度计划横道图。
2.3 施工进度计划横道图：（略）

第四章 拆除与加固措施
第一节、施工测量
在本次拆除与加固工程施工中，施工测量主要目的是为了真实而详细地检查原建筑结构的轴线、标高以及可能存在的结构安全隐患与设计图纸存在的误差，利于及时将信息反馈至设计，为复原建筑做好准备工作。
1.1 测量人员的配备、测量仪器的选用及具体施测步骤
1.1.1 项目部会同业主及监理参加。测量员负责工程轴线、标高的施测、标示，并组织做好每一操作部位的测量记录，业主和监理对施测过程及记录数据监督检查，核实无误后在记录上签字确认，再进行下一部位或工序的操作。
1.1.2 测量仪器选用经纬仪、水平仪、50m钢尺、5m钢尺等。所有选用仪器均需是经过具有相应检测资质的单位检测合格后方可投入使用。
1.2 因本工程建筑实际尺寸和施工图尺寸可能存在误差，施工前必须对建筑物进行全面而详细的检测，也利于以后的复原工作能顺利有序进行。
1.3 测量过程中若发现存在结构垂直度等影响结构安全的部位，而设计图中标示需保留该部分则需立即反应至相关部门进行合议。
1.4 对仿古屋盖及外立面效果，在拆除工程实施前必须进行外观摄像记录，具体构件施测位置尺寸进行照相记录、存档用于翻新复原使用。
1.5 所有施测记录数据及影像资料均需业主、监理会签并存档备查。
第二节、拆除与拆除过程中的加固措施
一、拆除范围
从总体来说 ，整个建筑除局部外墙及部分内墙予以留设外，其余建筑构件、装修附着物、管线等均需全部拆除。

现将拆除工程按以下部位进行划分：水塔楼及八角楼屋盖拆除、水塔楼及八角楼外墙拆除、水塔楼及八角楼室内墙体拆除、水塔楼及八角楼楼板拆除、水塔楼及八角楼门窗拆除、水塔楼及八角楼保留墙面面层拆除。
二、拆除顺序
屋盖附着物（屋脊、小青瓦等）拆除→屋架拆除→阁楼楼板拆除→墙体拆除（含图纸标示需要拆除的外墙）→楼板拆除→……→室内墙体拆除
三、拆除准备
3．１ 工具准备：本工程拆除工作要求在不影响结构安全的前提下进行。因此，不考虑使用具有振动、破坏性较大的电动工具，拆除工具主要配备手锤、钢钻子、撬棍、手持电锯、木工锯、棕绳、安全带、斗车、铁铲、劳保手套、塔吊料斗等。
3．２　人员准备：选择具有实际经验的施工班组，各施工部位确定安全负责人员，在拆除前组织熟悉施工部位。
3．３ 运输设备：对各部位拆除下的渣料确定相应的运输路线，及时转运到建筑物外。提前确定场外弃渣地点，联系准备好封闭运渣车。
3．4 墙体拆除施工前请设计及业主到现场对照施工图进行再次确认拆除范围，并对现有墙体的轴线和标高对应施工图进行复核，待设计及业主确认后方可开始拆除工作；并将各楼层标高+500mm标高线标示于外脚手防护架内立杆上，以备复核各结构点标高使用。
四、施工方法（拆除与加固措施）
4．１ 结合本工程的实际情况和设计保留的内、外墙部分，采取相应的加固措施。
4．１．１ 在对水塔楼及八角楼的原有建筑进行拆除施工前，拟对设
计施工图中保留的室内隔墙和外墙部分采取加固措施，本工程原有建筑结构形式为内廊式砖木结构，具体加固措施为：在拆除前先以内走廊为界线，在尽量避免破坏原有结构的原则下，内廊两边各自以设计施工图保留的室内隔墙和外墙，使用室内灯笼架的形式由下至上对墙体内外侧分别用脚手架固定。具体搭设为：内灯笼架采用双排脚手架，立杆间距1.5m(下设不小于50cm2的垫板)，排拒0.8m，步距1.2m；沿内墙一周贯通，室内相对双排架使用两对剪刀撑拉结加固。外墙外侧采用钢管脚手架与木架板配合使用形成加固网片，每个窗洞用两排三步水平拉结杆通过外墙窗洞口，与室内加固架体拉结，使内外加固脚手架形成整体，以提高加固架体与保护墙体的整体稳定性。见附图（4—1）。
4．１．2 拆除工作进行至有保留墙体楼层时，使用钢管将本层的预先加固用的楼道两侧灯笼架连成整体，以保证建筑物的整体稳定性。
4．１．3 而针对水塔楼～轴线/～轴线、～轴线/～轴线、～轴线/～轴线范围及八角楼的拆除，因为其拆除至二层（除八角亭位置拆除至底层），拟采取的具体拆除及加固措施除按本章第4.1.1条所述加固方式外仍需注意以下两点：（1）、在底层工作面具备的条件下将新增墙体先行施工，对上部结构及外墙形成可靠支撑与拉接；（2）、在新增墙体不具备施工条件的情况下，开始对底层墙体采取间隔拆除间隔新增法加固结构，即间隔拆除设计图纸中取消的墙体后立即按设计图纸对新增墙体进行实施，使其与保留的内、外墙有可靠连接，达到加固结构的作用，直至全部按设计施工图置换完成。

4．２ 屋盖拆除
4．２．１　屋盖系统的拆除对房屋结构来说是一个较大的卸载过程，为了减少对下部保留墙体的影响，屋盖的拆除由建筑物的长向两端同时向中间进行。
4．２．２　原建筑屋盖为小青瓦木结构屋面，拆除顺序为：屋脊剔除拆除→捡除青瓦→拆除外挑装饰构件→檩条→木望板→支撑杆件→木屋架拆除。注意在屋面青瓦的捡除过程中要顺坡水方向捡除，同一操作面宽度应控制在1m左右。由人工将瓦传递至脚手架堆料平台上的料斗里，再由塔吊集中运输至地面。
4．2．3 檐口、博风板、翘角等装饰木构件在拆除时尽量保持其完整性，以便修复时对照施工，其拆除时在其与木屋架的连接点处使用撬、锯等方法进行拆除。

4．2．4 在其后的檩条、望板、木屋架等拆除时，根据屋架具体形式，采用塔吊在屋架下弦固定脱开后整体成榀吊至地面后再行肢解，进一步保障拆除安全和建筑安全。
4．2．5 拆除屋架后人工先采用间隔法拆除内墙，禁止使楼层墙体顺序拆除，工人站在外架上由外向内分段拆除外墙。
4．2．6 在对屋盖及楼地面拆除施工时，在拆除相应部位下搭设满堂脚手架，满铺架板并垫好麻袋，避免拆除的构件冲击楼地面，造成结构部件损坏和安全事故。满堂脚手架搭设见附图。

4．3 门窗的拆除
4．3．1 墙体上的门窗框体拆除后，原砖墙体的整体性将大打折扣，可能将不能再承受墙体剔打所产生的振动。所以在进行窗框拆除前先采取门窗洞口墙体的卸载加固措施，具体办法为：在窗洞口上部砖墙剔出一道横缝，宽度和深度均为80mm，嵌入一根比洞口尺寸宽出60cm的L80角钢，并用M10砂浆挤压密实，待达到一定强度后再进行拆除或过梁置换工作；墙体厚度超过240mm的仍需于墙体内外两侧加固。窗洞口加固示意见下图所示：

4．3．2 门窗的拆除先采用钉锤、改刀拆除门扇、窗扇，后去掉门窗框与结构的连接件，剔除框周边的封堵层，将门窗洞口框体整体取出。
第三节 拆除与加固过程中的注意事项及应对措施
一、 拆除前对建筑物的安全防护
1.1 在进行拆除施工前，对建筑物各部位进行现场详细查勘，详细观察拆除部位与其他部位的连接方式，对有安全隐患的部位予以标示，制定专门措施后方可进行施工。
1.2 对图示保留而现场实际松动的墙体部位，请甲方、监理现场确认后顺带拆除后重新砌筑。
1.3 在对室内隔墙拆除前，必须先行对墙面抹灰、涂料等附属物剔除干净，以利于对墙体沿灰缝的逐线、逐层拆除要求和保留墙体以后的加固及装修，禁止使用大锤等工具对墙体进行野蛮拆除。
1.4 在拆除时可利用操作脚手架对设计施工图中表示需拆除的墙体进行
临时加固处理，专项的加固墙体用架体不可用于可能产生较大振动的操作使用。
1.5 各部位的拆除顺序严格按照本方案的要求进行。若现场实际操作临时遇到特殊情况，需立即上报相关人员，研究确定相应处理措施后再行施工。
1.6 拆除施工前将室内杂物和遮蔽视线的附着物清理完毕，以免影响操作人员的判断而造成安全事故。
二、拆除操作过程中注意的其他相关事项
2.1 施工前项目安全人员对各施工班组进行详细的安全交底，确定班组安全员，随时在部位进行安全监督巡查。
2.2 安全监督工作必须贯穿全过程，严格执行班前、班后检查制度。
2.3 每次拆除工作进行前，要求班组负责人对拆除现场实际操作人员的精神状态、安全防护用品的配备及使用情况如实进行书面记录，项目安全员监督并将书面记录留存备案。
2.4 凡离地2m以上进行拆除施工的人员必须佩带安全带。
2.5 拆除下的材料大部分为木质，在施工现场严禁吸烟、生火。
2.6 拆除室内隔墙时操作架采用满堂脚手架，操作架上满铺脚手架板，以防止上部拆除施工时掉落物体对楼板面的损坏发生安全事故。具体搭设见下图所示：

2.7 为防止拆除过程中大量粉尘飘散，考虑用喷雾器对拆除墙体进行洒水湿润后，再进行墙面及墙体拆除。
2.8 拆除材料必须有组织运至地面或渣场，严禁抛掷。
第四节 墙体加固用脚手架计算书
一、落地式加固脚手架立杆稳定性和地基承载力验算
本工程的落地式加固脚手架采用双排脚手架，步距1.2米,外立杆到墙面的距离0.9米，立杆纵向距离1.5米：脚手架总高度13米（按最高墙体保留高度计算）,按10步脚手架设计计算考虑，此加固架体不作为操作架使用，故不考虑其施工荷载。
1.1 立杆稳定验算（以内立杆为研究对象）
1.1.1 脚手架自重=脚手架步数×[钢管重量/米（架宽+架高+内立杆承受的面积）+扣件]

NG1K = 10×{[38.4（0.9+1.2+（0.2+0.9/2））+26（2个扣件））÷1000=1.3KN
1.1.2立杆段所承受的轴向力设计值N
N = 1.2（NG1K + NG2K）+ 1.4ΣNQK
式中: NG1K——脚手架结构自重标准值产生的轴向力；
NG2K——构配件自重标准值产生的轴向力；
ΣNQK——施工荷载标准值产生的轴向力总和。
此加固用脚手架不作为操作架使用，故仅考虑其结构自重产生的轴向力。
N=1.2*1.3=1.56KN=1560N
1.1.3 立杆稳定性按下式计算：

N
—— ≤ f
φA
式中： N——立杆段的轴向力设计值；
φ——轴心受压构件的稳定系数，根据长细比λ取值【参照钢管脚手架规范（JGJ13—2001）附录C表C取值】
A——立杆的截面面积
f——钢材的抗压强度设计值【参照钢管脚手架规范（JGJ13—2001）表5.1.6】
1.1.4 立杆计算长度l0 = kμh
式中： k——计算长度附加系数，其值取1.155；
μ——考虑脚手架整体稳定因素的单杆计算长度系数【参照钢管脚手架规范（JGJ13—2001）表5.3.3】；

h——立杆步距。
l0 = kμh=1.155*1.5*1.2=2.079m
1.1.5 长细比λ
λ = l0 / i
式中： i——截面回转半径【参照钢管脚手架规范（JGJ13—2001）附录B表B取值】
λ = l0 / i = 2.079 / 1.58 = 1.3
查表的轴向受压稳定系数为：φ = 0.996
N
—— = 1560/（0.996*4.89*100）= 3.2N/mm2 < f =205 N/mm2
φA
故：立杆稳定满足要求。
1.2 立杆地基承载力验算：
N
—— ≤ Kfgk
Ad
式中N——脚手杆立杆传至基础顶面的轴心力设计值
Ad——立杆基础的计算底面积；
fgk——地基承载力特征值：
K——脚手架地基承载力调整系数，粘土取0.5。
N 1560
由式 —— = ——— N / mm2 = 0.312 N / mm2 远小于砼基础地基承
Ad 500

载力特征值;
故： 地基承载力满足要求。

第五章 脚手架工程
第一节、 防护用外脚手架、防护棚搭设
1.1 现场防护架及施工通道防护棚的搭设
1.1.1 编写绘制拆除工程的安全防护布置图及搭设详图，防护架采用Φ48的钢管，壁厚为3.5mm,所用扣件必须符合建设部《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130——2001 的要求防护架沿建筑物四周搭设双排脚手架，两排立杆间距为800mm。防护架高度应高出屋脊高度，四周并用密目网满挂，以避免扬尘和影响景观。步距1.2m,连墙杆间距以每个窗口窗台为连接点，窗台墙内用水平横杆锁定，水平杆及大小横杆按标准搭设并符合标准要求，外架应满挂密目式安全网，网目应满足2000目/100cm2 ,安全网必须有产品生产许可证和合格证以及成都市建筑安全管理部门发放的准用证。外脚手架搭设大样见《外脚手架立面图》、搭设范围见《外防护架、防护棚、施工通道防护棚搭设范围平面布置图》。

1.1.2 安全防护棚的搭设采用Φ48的脚手架钢管顶棚高度为3.7m,双层
防护，层间间距为700mm,两立杆开间间距4m,立杆间距1.5m,每6m设置剪刀撑一道，外挂密目式安全网，双层顶棚满铺50mm厚木架板，用8号铁丝与架管扎牢，棚顶面满挂密目式安全网，所有立杆均离地100mm设置扫地杆，并垫50mm厚木垫板。安全防护棚的搭设方式见下图、搭设范围见安全防护棚平面布置图（见附图）。

1.1.3 根据水塔楼、八角楼的现场位置情况及周边相邻建筑物功能、人流、车流的安全等形式，特布置水塔楼和八角楼的安全防护脚手架及人、
车通道防护棚、设备的垂直防护，具体平面布置及搭设范围见下图：

第二节、 室内加固脚手架与防护脚手架的搭设、拆除安全技术要求
2.1 脚手架搭设技术要求
2.1.1 脚手架地基、基础的施工，必须根据脚手架搭设高度、场地情况与现行国家标准的有关规定执行。严禁不同直径或壁厚的架管混用。
2.1.2 搭设顺序要符合操作规定，及时与结构拉结，以保证搭设过程的安全。拧紧扣件要适度，拧紧力控制在50～60N·m范围。
2.1.3 脚手架立杆垂直度的偏差不得大于架高的1/400，同时全高不得大于100mm，相邻两根立杆的街头应错开50cm，并要求不在同一步架内。
2.1.4 小横杆用扣件紧固于大横杆上，靠近立杆的小横杆可以紧固于立杆上；小横杆靠墙端要离开150～500cm。
2.1.5 脚手板应满铺于外立杆内侧；操作层栏杆，上栏杆上皮高度应为1.2m，挡脚板高度不应小于180mm；脚手板探头应用3.2mm镀锌钢丝固定在支撑杆件上。
2.1.6 在搭设过程中，必须严格进行监督管理；搭设完成后，要请相关单位进行验收，合格后方可投入使用；在日常使用过程中应注意日常检查和例行保养，定期检查，发现问题及时整改，以保证安全施工。
2.2 脚手架拆除技术要求
2.2.1 脚手架拆除前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；并根据检查结果补充完善拆除顺序和措施，经主管部门批准后方可实施。
2.2.2 拆除脚手架前应全面清除脚手架上的杂物及地面障碍物。
2.2.3 拆除脚手架作业必须由上至下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先行将连墙件整层拆除；分段拆除脚手
架高差不应大于两步，若大于两步，应在其间增设连墙件加固。
2.2.4 脚手架拆除时，现场必须设置警戒区，并派专人值守，禁止行人进入。
2.2.5 在进行拆除过程中，尽量减少操作人员、操作部位的变动，如必须进行人员变动时，必须对拆除情况交代清楚，以免发生意外。随时校正杆件垂直和水平偏差，避免偏差积累过大。
2.2.6 在进行架体拆除过程中，各构配件严禁抛掷至地面。
第三节、 脚手架的安全管理
一、脚手架在使用期间，应作为现场安全危险点进行重点控制。
二、建立严密的安全管理制度，落实各级责任制，项目部安全员监督检查外架安全使用情况，发现隐患及时处理。
三、脚手架的各杆件，严禁随意拆除，各杆件的调整应由专业人员进行，其余任何人不得以任何理由擅自触动脚手架。
四、操作人员必须正确佩戴劳动防护用品。
五、脚手架不得超负荷使用，操作架上不得随意堆放架管、扣件、架板、装饰材料等，尽量减少架上较大集中荷载的形成。
六、所有脚手架构件在使用前必须进行仔细检查，对于出现裂纹、螺丝滑丝等不合格扣件及变形、锈蚀过于严重等不合格架管严禁上架。

第六章 施工的协调管理
第一节、项目部内各专业组织管理协调配合
一、 本次改造的我们坚持的原则是：以安全施工为前提，质量控制为根本。工程质量的优劣以及工程进度的快慢，很大程度上取决于土建与安装等专业工种的配合，因此，项目经理部全面负责整个工程的安全、质量和进度，并认真做好专业工种之间的协调配合。
二、 项目经理部的管理组织机构，应有安装等专业工种的负责人参加，并组成现场统一的管理机构，统一协调制定施工进度计划网络，各专业工种的施工网络计划要依照总体施工网络计划制定，安装工种管理工作应符合项目全面管理工作要求。
三、 工程项目经理部应按安装等专业的施工进度和工序统一安排进出场事宜，协调其交叉作业施工的工序搭接，调配安装工种垂直运输设备的使用时间。
四、 在公司的组织协调下，完成计划，更有利于施工质量和进度目标的实现。
第二节、项目部与安装单位的协调配合
一、在本工程中，实施到本拆除工程中，土建要配合安装单位对原水、电、气管线的拆除和切割预留接口，方便以后安装时的连接贯通。
二、在拆除工作开始前，土建要配合好安装单位对施工现场的临水临电做好布置，确保现场的安全文明施工顺利进行。
第三节、项目部与设计、监理、业主的配合
一、 项目部与设计单位的配合
1．1 多与设计单位联系，理解设计意图，了解建筑特点，便于施工中
组织落实建筑节点等细部的处理。
1．2 对于施工中的操作疑难问题及设计遗漏等问题，主动与设计单位进行沟通和交流。
1．3 积极配合设计单位要求变更的设计内容并努力实施完成。
二、 项目部与监理单位的配合
2．１ 施工中的每道工序及软件资料必须认真的接受监理单位的监督检查。
2．２ 拆除施工过程中对于重大危险源的辨识及预防控制措施要积极与监理单位沟通交流，并多征求监理单位的宝贵意见，统一思想，明确操作方法，并在过程中接受监理单位的监督，力求避免施工中出现安全事故。
2．３ 在操作过程中对监理提出的操作问题、安全问题等必须认真对待，引起各级管理人员的高度重视，积极整改并请监理监督执行。
三、 项目部与业主的配合
3．１ 认真理解业主的主导思想，对业主提出的要求，在不违背设计原则和有关法律法规的前提下，积极予以配合落实。
3．２ 业主由于使用功能等需要对建筑物内部构造等做一些较小的调整时，施工单位应顾全大局，积极配合尽快落实完成。
3．３ 对于图纸中明确的拆除部位若实际操作过程中发现存在对结构不利因素等，应主动先与业主取得联系，求得统一后，再找设计办理相关手续。
3．４ 积极提出合理化建议，降低工程成本，使甲乙双方均获利。
3．５ 对业主在拆除及加固工程施工中的分包单位，在合理的收取费用后积极予以配合。
第七章 安全生产文明施工和环境保护措施
第一节、安全文明施工
1.1 拆除屋面的同时，建筑物室外周围应设置警戒区，并派专人守护、拆除操作警戒区内不得有其他人员施工。
1.2 拆除人员必须正确配戴安全帽、安全带、穿防滑鞋。禁止立体交叉方式拆除作业。
1.3 对屋面拆除前，应先对保留部分采取必要的加固措施。
1.4 拆除到一定量时，中止拆除。派人将已经拆除的构件（砖、混凝土块等）运下，以免量多过重影响楼板结构。不得将拆除的构件、砖、混凝土块堆放在操作平台上，以免产生较大的堆积荷载，使架子偏心受荷，影响架体稳定。
1.5 人工拆除主要扬尘环节应有控制措施，安排专人定时洒水保持湿润，避免扬尘对环境的污染。
1.6 临设及外架必须有防雷措施，防雷接地可与工程的避雷预埋件临时焊接连通，接地电阻达到规定要求，发现问题及时改正。
1.7 设专人掌握气象信息，及时作出大风，大雨预报，采取相应技术措施，防止事故发生。拆除工作必须在白天进行；凡大雨、大雾、大风（风速达8.3ｍ/ｓ）等天气禁止拆除作业。
1.8 每一个拆除点配置2个泡沫灭火器。并对工人进行安全消防教育，学习正确使用安全器材的方法，加强安全防火意识。
1.9 从业人员应办理相关手续，签订劳动合同，进行安全培训，考试合格后，方可上岗作业。特种作业人员必须持有效证件上岗作业。
1.10 施工现场临时用电必须按照国家现行标准《施工现场临时用电安全技术规范》JGJ46——2005的有关规定执行。电动机械和电动工具必须装设漏电保护器。
1.11 不得在施工现场焚烧拆除下来的屋面防水卷材、橡胶等垃圾以及其它产生有毒、有害烟尘和恶臭气体的物质。
1.12将塔吊的绳索环系于梁的两端，用卡环锁牢。采用塔吊将拆除后的梁吊下时，梁不得碰撞任何架体部分。屋面上的指挥人员应与塔吊司机配合默契，吊梁时，钢丝绳拉直后，立即停止起钩。塔吊作业时，起重臂下，吊钩和被吊重物下严禁站人，塔吊的转臂应不刮碰周围的任何物体、设施。司机在操纵作业时，须与指挥人员密切配合，听从指挥人员的信号指挥。工作中，司机对任何人发出的紧急停吊信号必须立即停吊。在进行满负荷和接近满负荷起吊时，禁止同时进行两个或两个以上操作动作。当日拆除施工结束后，所有机械设备应停放在远离被拆除建筑的地方。
1.13 施工现场的工人宿舍及临时厕所等临时设施远离施工现场，不得改变使用性质。施工现场设置临时环卫设施，有专人负责保洁和管理，做到现场无暴露性生活垃圾；临时厕所有专人洗刷保洁，做好清掏、消杀工作。
第二节 应急预案
根据本施工的特点，工地现场可能发生的安全事故有：物体打击、高空坠落、机械伤害、坍塌、触电等，项目部特制定应急预案。
制定应急救援预案的目的是快速、有序、高效地控制紧急事件的发展，将事故损失减小到最低程度。应急预案立足于安全事故的救援，立足于工程项目自援自救，立足于工程所在地政府和当地社会资源的救助。
2.1 应急组织的设置和职责
2.1.1组织机构设置
应急组织的分工及人数应根据事故现场需要灵活调配。　　
2.1.2 各小组职责：
①应急领导小组：负责事故现场应急的指挥工作，进行应急任务分配和人员调度，有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动。
工地现场发生重大事故后，应立即组织人员抢救，同时以最快的方式报告公司应急救援机构，如发生人员伤亡或火警等，应分别第一时间直接打电话报120急救中心或119报火警救助。
现场应急领导小组立即组织人员展开抢救伤员和排除险情，防止事故的扩大和蔓延，力求将损失减少至最低程度。同时注意安排做好保护好事故现场。
负责指挥调动工地现场的一切所需的应急救援排险物资和人员参与抢救救援，确保救援工作在统一指挥下有序地进行。
协助公司和上级部门开展事故调查，接受公司及政府有关部门对事故的调查处理。
协助公司及上级有关部门分析事故原因和性质，吸取事故教训“举一反三”地制定并落实相应的预防措施，切实防止类似的事故重复发生。
负责安排专人做好事故的善后处理工作，使各级人员都受到安全教育，在切实做好预防措
