[深圳]超高层办公楼临水临电施工方案(中建)_secret.docx

目 录
1 编制依据以及概况 3
1.1编制依据 3
1.2工程概况 3
1.3临水临电施工进度计划 4
1.4临水临电施工材料计划 4
1.5临水临电劳动力计划 4
2 施工用电 5
2.1总电量的计算 5
2.2.供电方案选择 9
2.3.供电线路及设备的选择 9
2.3.1供电线路的选择 9
2.3.2线路导线截面选择 11
2.3.3设备选择 18
具体见附图3、工地临时配电箱系统图 19
2.3.4临电主要施工方法 19
2.4.临时供电系统的搭设注意事项 19
2.4.1配电箱设置要求 19
2.4.2接地与接零保护系统 19
2.4.3接地 20
2.4.4防雷 20
2.5.安全技术保障措施 20
2.6电气防火措施 22
2.7.施工用电管理制度 22
2.8. 施工用电安全管理的组织结构 22
2.9.安全用电的保证措施 22
2.10. 临电节能措施管理 23
3 施工用水 23
3.1给水系统 23
3.1.1给水系统计算 23
3.1.2管径的计算 24
3.2.施工给水方案的确定 24
3.2.1现场消防给水的布置 25
3.2.2生活消防给水分区 25
3.2.3水泵的选择 30
3.2.4场外的生活用水 30
3.2.5临时用水设施及管道安装 30
3.2.6临水系统的维护与管理 30
3.2.7临时给水管的拆除 34
3.3.排水系统 35
3.3.1井点降水排水 35
3.3.2总平面排水 35
3.3.3基坑排水 35
3.3.4楼层排污系统 38
3.3.5生活区卫生间排污系统安装 38

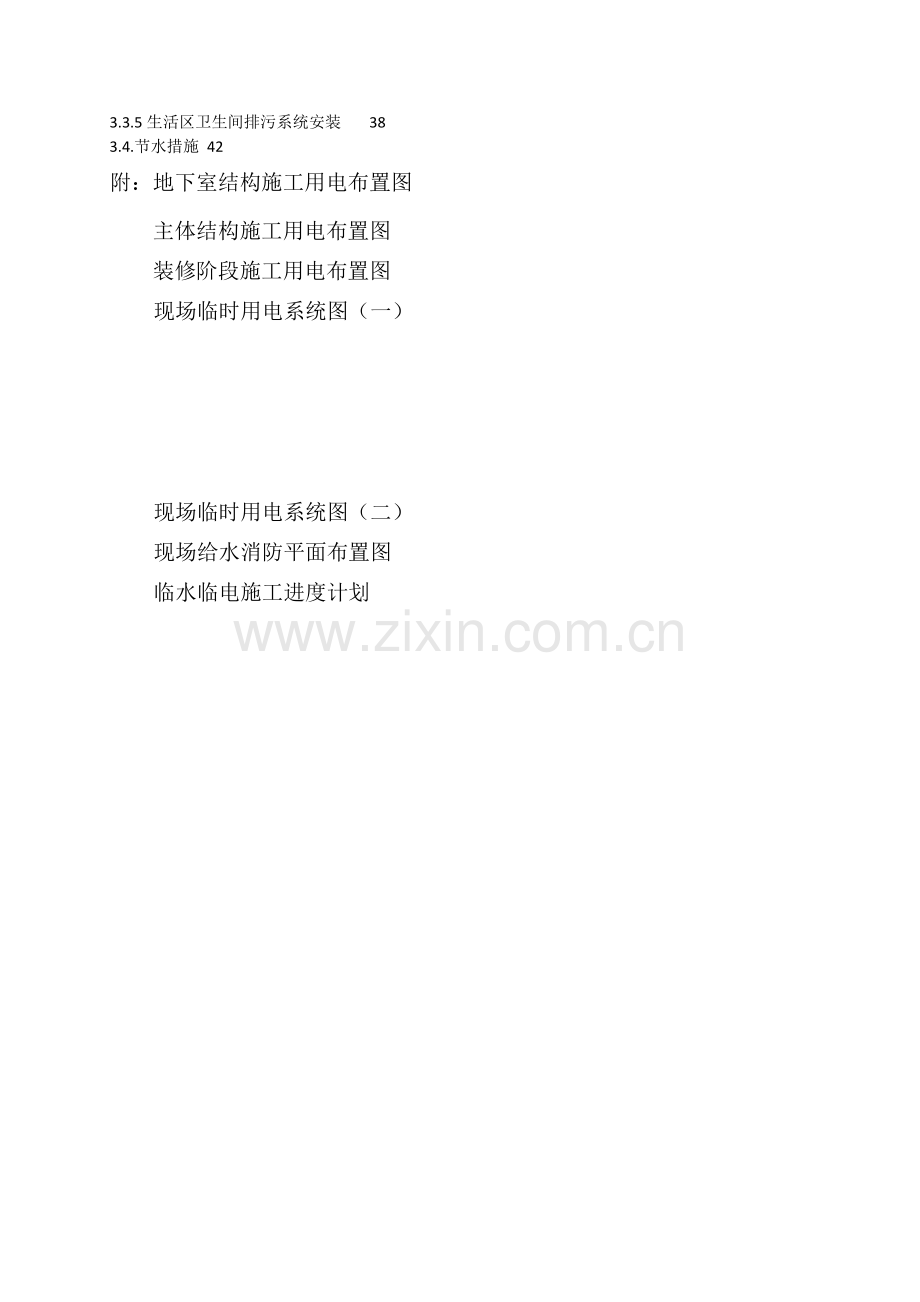

3.4.节水措施 42
附：地下室结构施工用电布置图
主体结构施工用电布置图
装修阶段施工用电布置图
现场临时用电系统图（一）

现场临时用电系统图（二）
现场给水消防平面布置图
临水临电施工进度计划

1 编制依据以及概况
1.1编制依据
1．深圳*****广场营运中心项目相关资料如图纸等
2．深圳*****广场营运中心项目施工组织设计
3．深圳市城市建设管理、现场文明施工、绿色环保等规定
4．《施工现场临时用电安全技术规范》（JGJ46-2005）
5．《建筑施工现场安全检查标准》（JGJ59-99）
6．《建设工程施工现场供用电安全规范》（GB50194-93）
7.《建筑给排水及采暖工程施工质量验收规范》（GB 50242-2002）
8.《高层建筑消防规范》
9.《建筑设计防火规范》（GBJ16-87）
10.标准施工图集：《栓室内消火栓安装图》
《室外地上式消火栓安装图》
《卫生器具给水配件安装高度图》
11．GB/T28001标准及公司安全生产管理制度中的有关规定
12．电气设计手册、电工手册和现场实际情况。
1.2工程概况
深圳*****营运中心工程位于**中心区32-1-1地块，东侧为**二路，南侧为**大道，西侧为**路，北侧为***路。工程总建筑面积267341.07㎡，总工期1035日历天，建筑高度245.8m，为超高层办公楼建筑，整个施工现场占地约39000m2。
现场已开挖，工程范围内的土方已挖到-15.21m,周围局部自然地面标高比本工程±0.000低0.135—0.400 m，北面靠东为甲方三层办公楼。
现场临时设施布置为在工地北面依次布置木工房、钢筋房及甲方、监理、总包单位办公室，现场东面主要布置钢筋房和钢筋堆场，地下室施工阶段在基坑内布置两个钢筋房和堆场，随施工进度对其进行周转，同时布置五台塔吊；主体施工阶段用电高峰期主要为7至10层抬升裙楼施工，此时布置四台塔吊进行现场施工（其中两台M1280D塔吊为柴油动力）。
生活设施主要布置在与施工现场东侧毗邻的外租地上。
经现场踏勘，市政供电由2台变压器组成1800kVA的接驳点，分别为800kVA和1000kVA，位于现场东北角；市政供水DN160接驳点位于场地北侧福中三路旁。
1.3临水临电施工进度计划
序号
工作内容
开始时间
结束时间
备注
1
配电室施工
08-10-8
08-10-15
临水临电的施工进度计划主要根据工程的开工时间及现场的具体情况安排，三级等线路、供水支管根据工程的进度情况适时安排。
2
办公区用电
08-10-10
08-10-28
3
现场一二级线路
08-10-10
08-10-26
4
供水主管网
08-10-3
08-11-25
5
排水管敷设
08-10-3
08-11-25

1.4临水临电施工材料计划

序号
名称
单位
数量
开始进场时间
备注
1
焊接钢管
M
300
2008年10月

2
镀锌钢管
M
1850
2008年10月

3
PVC塑料管
M
250
2008年10月

4
铸铁管
M
100
2008年10月

5
混凝土排水管
M
300
2008年10月

6
阀门、卫生洁具
套
85
2008年10月

7
消火栓
套
35
2008年10月

8
电缆、电线
M
15000
2008年10月

9
PVC电管
M
2000
2008年10月

10
灯具插座
套
350
2008年10月

11
配电柜、箱
台
22
2008年11月

1.5临水临电劳动力计划
劳动力计划图表
工种
10日
20日
30日
管道工
5
8
5
电焊工
2
2
2
电工
5
10
5
油漆工
1
2
2
普通工
10
10
10
合计
23
32
24

2 施工用电
2.1总电量的计算
本工程现场用电负荷根据用电机具类别分为电动机负荷、电焊机负荷和照明负荷，各种机具设备容量、相关参数及其计算见《用电容量计算总统计表》、《电焊机负荷计算表》、《电动机负荷计算表》等。
根据施工组织设计和进度计划的安排，本工程施工用电高峰期可能发生在：
1、地下室结构阶段：主要是地下室施工，同时考虑了后期地下室施工中，抬升裙楼施工前主体结构的施工。
2、主体结构阶段：主要指抬升裙楼开始施工以后主体结构时间段。因抬升裙楼施工时钢结构用电量达到高峰，其他如安装、土建等有一定变化。此时，按施工组合设计除塔楼周边的1#、2#塔吊外，其他用电塔吊均已拆除，同时考虑了部分地下室装修的用电。
3、装修阶段：由于钢结构及土建中大量用电量大的设备不再使用，虽然增加了装修部分用电设备，但用电设备的功率小，此阶段用电量应较小。
因此本工程施工现场临时用电布置的计算按地下室结构阶段和主体结构阶段用电量进行复核与设计。
总用电量按下式计算：
（1-1）
式中 P——供电设备总需要容量（kVA）；
P1——电动机额定功率（kW）；
P2——电焊机额定容量（kVA）；
P3——室内照明容量（kW）；
P4——室外照明容量（kW）；
cosφ——电动机的平均功率因数
K1、K2、K3、K4——需要系数
表中具体设备统计和计算如下表(其中照明用电按动力用电的10％考虑，系数K0取1.07)：

2.1.1地下室阶段的用电量的计算
地下室用电设备及计算如下：
地下室电焊机负荷计算表
序号
负荷名称
型 号
数量
额定功率
P（kVA）
需 要
系数K2
计算负荷P1（kVA ）
备 注
1
电焊机
BX300
10+5+15
24
0.5
P1＝K∑P =649
其中闪光对焊错开高峰期，计划控制在用电少的晚上施工，故不组合。
2
闪光对焊机
UNT-100
4
100
3
电渣压力焊机

6
35
4
CO2焊机
CPXSG-600
10
36.8

地下室电动机负荷计算表
序号
负荷名称
数量（台）
额定功率（kW）
需要系数K1
功率
因数COSφ
计算负荷P2（kW）
容量S2（kVA）
1
塔式起重机
C7050、MC480

各1
100+228
0.6
0.75
p=1047.8
P2=K∑p=
0.6×1047.8
=628.7
S2=P2/coφ=838.3
2
塔式起重机
H3/36B
3
75
3
钢筋切断机
9
3
4
钢筋弯曲机
9
3
5
钢筋调直机
4
8.5
6
车丝机
6
6
7
圆盘锯
8
4
8
手提电锯
15
0.5
9
空压机
4
22.3
10
潜水泵
6
11
11
手电钻
20
0.75
12
冲击钻
20
0.33
13
角向磨光机
20
0.65
14
台钻
10
1.5
15
电钻
20
1.1
16
卷扬机
1
11
17
熔接机
4
10
18
电动葫芦
1.5
8
22
压槽机
4
2
23
电动坡口机
4
0.88
24
插入振捣
20
1.5
按： 其中，照明按施工手册取10%。
S=1.07×（838.3+649）×1.1=1750.6KVA
2.1.2 主体结构阶段的用电量的计算
主体结构阶段用电设备及计算如下：
主体阶段阶段电焊机负荷计算表
组合1
序号
负荷名称
型号
数量
额定功率P（kVA）
需要
系数K
计算负荷P1（kVA ）
备注
1
CO2焊机
CPXSG-600
20
36.8
0.5

P1＝K∑P =（36.8×20+35×2+24×32）×0.5=787

2
电渣压力焊机

2
35
3
电焊机
BX300
10+2+20
24
4
闪光对焊机
UNT-100
2
100

说明：1、其中闪光对焊错开高峰期，计划控制在用电少的晚上进行，故不组合。
2、CO2焊机与压型钢板点焊机，栓钉焊机错开使用故不相互组合.
主体阶段阶段电焊机负荷计算一览表
组合2
序号
负荷名称
型号
数量
额定功率P（kVA）
需 要
系数K
计算负荷P1（kVA ）
备注
1
压型钢板点焊机

105
1
0.5

P1＝K∑P1＝（105+205×3+24×32+35×2）×0.5 =779

2
栓钉焊机

205
3
3
电渣压力焊机

2
35
4
电焊机
BX300
10+2+20
24
5
闪光对焊机
UNT-100
2
100

说明：1、其中闪光对焊错开高峰期，计划控制在用电少的晚上，故不组合。
2、CO2焊机与压型钢板点焊机，栓钉焊机错开使用故不相互组。
主体结构阶段电动机负荷计算表

序号
负荷名称
数量（台）
额定功率（kW）
需要系数K
功率因数COSφ
计算负荷P2（kW）
容量S2（kVA）
1
塔式起重机
C7050、MC480

各1
100+228
0.6
0.75
p=928.5
P2=K∑p=
0. 6×928.5=557
S2=P2/coφ=742.7
2
钢筋切断机
3
3
3
钢筋弯曲机
3
3
4
钢筋调直机
2
8.5
5
插入振捣
8
1.5
6
高压泵
6
11
7
圆盘锯
4
4
8
手提电锯
10
0.5
9
空压机
8+3
11
10
手电钻
20
0.75
11
冲击钻
20+17
0.33
12
角向磨光机
25
0.65
13
台钻
10
1.5
14
电钻
20
1.1
15
卷扬机
2+6
11
16
熔接机
4
10
17
电动葫芦
8
1.5
18
压槽机
4
2
19
电动坡口机
4
0.88
20
剪板
4
2
21
爬模系统
50
1
22
磁力钻
2
3
23
车丝机
2
6
24
混凝土布料机
1
15
25
搅拌机
3
7.5

取最不利情况考虑，电焊机按组合2。
按 , 其中，照明按施工手册取10%。
S=1.07×（787+742.7）×1.1=1800.5KVA
2.2.供电方案选择
从上述计算地下室用电量为1756KVA ，主体阶段为1800.5KVA，业主提供的电源为1800KVA的负荷电量，由此可见，刚好能满足施工用电的要求（总用电计算中，由于点焊机等按施工手册需用系数取0.5，稍偏大）。
在供电系统布置时，在原业主提供的变压器旁建立配电房，在相应的位置设总配电箱（一级配电箱），并在施工用电区设置分配电箱（二级配电箱），再分别引至办公区、塔吊、施工电梯、钢筋房、塔楼及其它用电点。同时根据施工阶段的转换，用电线路也随用电设备的增加或减少而改变。
布线的原则：遵循生产生活用电分路的原则，由配电房引三相五线至各用电点；现场系统按“三级配电二级保护”的原则进行配置；现场施工用电按《施工现场临时用电安全技术规范》执行。
2.3.供电线路及设备的选择
2.3.1供电线路的选择
本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜（一级配电箱）→现场总配电箱（二级配电箱）→现场分配电箱（三级配电箱），三级配电，二级漏电保护原则配电。
线路选择：按照各个供电区域各个阶段负荷容量及可能出现的机动用电，并结合现场的具体情况，同时考虑施工方便、经济的条件进行选择。线路布置见“附图1：施工用电布置图及附图7：临时用电干线”。
具体线路考虑如下：
线路
使用
时间
使用部位
用电量较大的设备
备注
线路1
整个施工期间
工地办公室

办公室内照明、空调、电脑等设备（35间）

线路2
地下室结构阶段
（位于地下室东边中间）
1、供1＃MC480塔吊
2、钢筋加工房、木工加工房使用
1、1＃MC480塔吊1台（2AP1）
2、钢筋弯曲机、钢筋切断机、钢筋调直机各2台，直螺纹车丝机、闪光对焊各一台，圆盘锯等。（2AP2）
基础阶段备用回路，中期供地下室装修用
主体结构阶段

（位于地下室东边中间）
1、供1＃MC480塔吊
2、钢筋加工房、木工加
工房使用
1、1＃MC480塔吊1台（2AP1）
2、钢筋弯曲机、钢筋切断机、钢筋调直机各2台，直螺纹车丝机、闪光对焊各一台等。（2AP2）
装修阶段
1、地下室装修如搅拌机等
1、地下室装修用电此回。(2AP1、2)
线路3

地下室结构阶段
（位于地下室北面中间）
1、供2＃C7050塔吊
2、3＃H3/36B塔吊
3、4＃H3/36B塔吊工作。
1、2＃C7050塔吊(3AP2)
2、3＃H3/36B塔吊(3AP1)
3、4＃H3/36B塔吊 (3AP3)

主体结构阶段
1、供2＃C7050塔吊
2、地下室装修照明
3、主体后期电梯
1、2＃C7050塔吊(3AP2)
2、地下室装修照明（3AP1）
3、主体后期电梯(3AP3)
装修阶段
1、地下室装修照明
1、地下室装修照明（3AP1）
线路4
地下室结构阶段
（南面地下室中间位置）
1、钢筋加工房、
2、5＃H3/36B塔吊
3、区域内的机械设备使用
1、5＃H3/36B塔吊圆盘锯(4AP4)
2、钢筋房主要考虑钢筋弯曲机和钢筋切断机各2台、钢筋调直机，直螺纹车丝机、闪光对焊各一台。(4AP1)
3、2电渣压力焊机，空压机1台、圆盘锯等(4AP3 、2AP2)

主体结构阶段
1、抬升裙楼的施工

1、每个回路CO2焊机5台或者栓钉焊机1台、压型钢板点焊机等。（4AP2、3）
装修阶段
1、塔楼装修用
1、塔楼装修设备（4AP1、2、3）
线路5
地下室结构阶段
（塔楼东北面位置）
1、供地下室北面施工用电
2、地下室核心筒施工
1、电渣压力焊1-3台、木工机械、混凝土施工机具等（5AP1 、5AP2)
2、核心筒土施工机具（5AP3）
向上引，供核心筒施工
主体结构阶段
1、抬升裙楼的施工
2、核心筒土建结构施工
1、CO2焊机5台或者1台栓钉焊机、压型钢板点焊机等。（5AP1)
2、核心筒土建施工机具（5AP3、5AP2）
装修阶段
1、塔楼装修用
1、塔楼装修设备
线路6
地下室结构阶段
1、专供塔楼钢结构施工使用
2、核心筒体施工
1、每回路钢结构CO2焊机5台、电焊机5等（6AP1、6AP2）
2、核心筒体土建设备6AP3
塔楼钢结构施工专用
主体结构阶段
1、专供塔楼钢结构施工使用
2、核心筒体施工
1、CO2焊5台或者1台栓钉焊机、压型钢板点焊机等。（6AP1、6AP2）
2、核心筒体施工6AP3
装修阶段
1、塔楼装修用
1、塔楼装修设备（6AP1、6AP2、6AP3）
线路7
地下室结构阶段
位于工地北面的钢筋房
1、钢筋房用
1、钢筋房设备。

主体结构阶段
无
无
装修阶段
无
无

配线线路详细布置详附图。
2.3.2线路导线截面选择
考虑到施工现场条件差、临时性强、变化大等因素，所有电缆针对使用环境及工况从VV电缆（主干）和YC电缆中选用（次干线）。选择分别按允许电流、允许电压降、机械强度选择，计算公式如下：
按允许电流计算公式：

I线 （1-1）式

按允许电压降计算公式
S=（∑PL/Cε%）% （1-2）式
S—导线截面（mm2）
P—线路输送功率
L—送电线路的距离
ε—允许的相对压降（本工程取5%）
C—系数（本工程采用铜芯线，取76.5）
其中：
线路n主干线:表示从配电房到一级箱n的导线
回路n-k: 表示线路n上从总配箱（一级箱）到k分配箱（二级）的回路上的导线
2.3.2.1 线路1：
按允许电流：
从配电房到一级箱的导线的允许电流选择:办公室内照明、空调、电脑等设备，每间房间按3.5kw考虑，为了便于计算此部分按动力计算，则 ∑p1＝3.5×35＝105kw

I1-1 ＝ 170.2A，（k取0.8,取0.75）

根据建筑电器通用图集，按四芯35度考虑，故暂选择电缆VV3×95+2×50
按允许电压降：
按实际150m长计算：S=（∑PL/Cε%）% = 41mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV3×95+2×50
办公楼具体布置见附图4：办公楼临电图
2.3.2.2 线路2：
回路2－1：
按允许电流：
1＃MC480塔吊专用，功率为228kw
I2-1＝ ＝323.3A

故暂选择电缆VV3×185+2×95
按允许电压降：
按300m长计算：S=（∑PL/Cε%）% = 178mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV3×185+2×95
回路2－2：
按允许电流：
主要有钢筋房等设备动力，电焊机100KVA,其他动力设备为2台钢筋弯曲机3KW，钢筋调直机8.5 KW，2台钢筋切断机3KW，2台车丝机6KW，总计32.5KW。
I2-2＝ ＝ 163.4A
（电动设备K取0.7、电焊机需要系数k取0.35， 取0.75）;
故暂选择电缆YC3×70+2×35。
按允许电压降：
按100m计算：S=（∑PL/Cε%）% = 39.2mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×70+2×35
线路2主干线：
按允许电流：
从配电房到一级箱的导线的允许电流选择，该路的工作电流为：

＝ ＝387.5A，

（电动设备K取0.6、电焊机需要系数k取0.35， 取0.75）;
故暂选择电缆VV－3×240+2×120；
按允许电压降：
按100m长计算：S=（∑PL/Cε%）% = 88mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV－3×240+2×120；
2.3.2.3线路3
回路3－1、3－3：
按允许电流：
地下室及主体结构阶段：
分别为3＃H3/36B塔吊、4＃H3/36B塔吊，塔吊的功率为75KW。则按（1-1）式：
I3-3= I3-1=106A （电动设备K取0.7， 取0.75）;
主体后期为施工电梯：每台为33 KW，计共3台。
I2-2＝140.4 A
故暂选择：YC3×50+2×25
按允许电压降：
按120m长计算：S=（∑PL/Cε%）% = 13.5mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×50+2×25
回路3－2：
按允许电流：
设备为2＃C7050塔吊100KW，则按（1-1）式：
I3-3= I3-1=141.8A （电动设备K取0.7， 取0.75）;
故暂选择：YC3×95+2×50;
按允许电压降：
按120m长计算：S=（∑PL/Cε%）% = 13.5mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×95+2×50
线路3主干线：
按允许电流：
从配电房到一级配电箱，按导线的允许电流选择，该路的工作电流为：

＝ ＝354.5A，

故暂选择电缆VV－3×240+2×120；
按允许电压降：
按200m长计算：S=（∑PL/Cε%）% = 99.8mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV－3×240+2×120
2.3.2.4线路4：
回路4－1：
钢筋房设备同回路2－2，故导线选择同回路2－2。
回路4－2、回路4－3相同：
按允许电流：
地下室阶段：
设备主要施工现场（非加工房）中的模板、钢筋、砼施工需要的机械，其中电渣压力焊机按2台考虑，根据经验其他动力设备总功率按50 KW，则：
按（1-1）式：I4-2=137 A
（电动设备K取0.6，电渣压力焊机按0.35取， 取0.75）
主体结构阶段：
则按栓钉焊机各按一台（205KVA）计算
I4-2=207A
故暂选择电缆YC3×95+2×35;
按允许电压降：
按100m长计算：S=（∑PL/Cε%）% = 31.4mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×95+2×35
回路4－4：
设备为5＃H3/36B塔吊75 KW同回路3－1，导线选择同回路3－1

线路4主干线：
按允许电流：
地下室结构阶段：
从配电房至一级配电箱按导线的允许电流选择，该路的工作电流为：

＝ ＝369.3A，

主体结构阶段按栓钉焊机考虑：

= =415 A

故 暂选择电缆VV－3×240+2×120。
按允许电压降：
按150m长计算：S=（∑PL/Cε%）% = 135.4mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV－3×240+2×120。
2.3.2.5线路5：
回路5－1、回路5－2：
设备同回路4－2故电缆选择同回路4－2
回路5－3：
按允许电流：
设备主要为施工现场（非加工房）中的模板、钢筋、砼施工需要的机械，其中电渣压力焊机按1台考虑，根据经验其他动力设备总功率按100KW（考虑爬模约50 KW），
（电动设备K取0.7，电渣压力焊机按0.35取， 取0.75）
按（1-1）式
I5-3=191.5 A，故暂选择电缆YC3×120+2×70
按允许电压降：
按300m长计算：S=（∑PL/Cε%）% = 105.9mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×120+2×70.
线路5主干线：
按允许电流：
从配电房至配电箱按导线的允许电流选择，该路的工作电流为：
地下室结构阶段：

＝ ＝367.1A，

主体结构阶段：

= =400A

故暂选择电缆VV－3×240+2×120;
按允许电压降：
按150m长计算：S=（∑PL/Cε%）% = 74.5mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV－3×240+2×120;
2.3.2.6线路6：
主要设备塔楼钢结构CO2焊机10台、电焊机5等等
回路6－1、6－2：
按允许电流：
钢结构CO2焊机5台（5×36.8kVA），按（1-1）式，电焊机按0.35取， 取0.75，则：I6-1、2=130.5 A
故暂选择：YC3×70+2×35;
按允许电压降：
按300m长计算：S=（∑PL/Cε%）% = 144mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×150+2×95.
回路6－3：
按允许电流：
电焊机6×24 KVA按（1-1）式，电焊机按0.35取， 取0.75，则：
I6-3=102.1 A
故暂选择：YC3×70+2×35
按允许电压降：
按300m长计算：
S=（∑PL/Cε%）% = 112mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆YC3×120+2×70.
线路6主干线：
按允许电流：
从配电房至配电箱按导线的允许电流选择，该路的工作电流为：

＝ ＝363.A，

故暂选择电缆：VV－3×240+2×120；
按允许电压降：
按150m长计算：S=（∑PL/Cε%）% = 200.8mm2 （ 电压降按ε%=5%考虑，C为76.5）。
综合考虑选择电缆VV－3×240+2×120；
2.3.2.7线路7：
同回路2-2
从配电房至配电箱按导线的允许电流选择，该路的工作电流同回路2-2
故选择电缆VV3×95+2×50
以上所有线路详见附图1:现场施工总平面用电平面布置图
因现场施工临时用电要求在变压器旁边需设置总配电房(一级配电箱)，以便于集中管理，还在总配电房旁设置一个柴油发电机房，业主提供的两台变压器很近，我们从两台变压器引两路电源到总配电房的配电柜，把柴油发电机房的备用电源引到总配电房的配电柜，这三路电源在总配电房里通过联络柜的开关进行机械互锁。见附图6：临时用电总配电室系统图；附图5：施工现场临时总配电房图；附图1、现场配电总平面中总配电房布置大样图。
变压器引到总配电房的低压侧出线开关的电流为变压器容量的1.5倍，所以从800KVA变压器出来的做大电流考虑为1200A，选择从变压器引出4路3XVV240+2XVV120电缆到总配电房，同样从1000KVA变压器出来的最大电流考虑为1500A, 选择从变压器引出4路5XVV300电缆到总配电房。根VV1X240+2根VV1*120(各
2.3.3设备选择
2.3.3.1现场三级配电原理：
一级电箱
末级电箱
二级电箱

用电设备

2.3.3.2主要配电设备表
序号
规格名称
箱内主要开关电器
数量
1
配电室配电箱
HR5-630A/30 DZ20L-630/4300
20
2
一级配电箱
HR5-400A/3P JFM20L-400/4P 400A
10
3
分配电箱
HR5-400A/3P JFM20L-400/4P 400A
10
4
分配电箱
HR5-250A/3P JFM20L-250/4P 250A
20
5
分配电箱
HR5-200A/3P JFM20L-200/4P 200A
20
6
插座箱
HH-100/3 DZ20Y-250A/3300 Le32A
10
7
对焊机开关箱
HH-200/3 DZ20Y-250A/3300 Le00A
4
8
混凝土泵开关箱
HH-200/3 DZ20L-200/3300 Le=15A
2
9
木工加工开关箱
HH-30/3 DZ20L-320A/3300 Le0A
3
10
钢筋加工开关箱
HH-80/3 DZ20L-100A/3300 Le15A
7
11
照明开关箱
HH-60/3 DZ20L-63A/3300 Le15A
8
12
电焊机开关箱
HH-80/3 DZ20L-100A/3300 Le15A
12
具体见附图3、工地临时配电箱系统图
2.3.4临电主要施工方法
2.3.4.1施工现场一级箱主要分布在主体基础的四周，总配电室到一级配电箱电缆沿围墙采用电缆穿PVC管明敷设，方便电缆的拆迁和重复利用，电缆型号为VV型。
2.3.4.2施工一级箱到二级箱电缆要放到施工现场基础里面，采用YC型软电缆沿墙或沿地面支架明敷设，支架形式采用Φ14钢筋做成三角架，电缆放在三角架上并作好绝缘措施方便二级箱的移动。
2.3.4.3生活区电缆防止被盗主要采用穿PVC管埋地敷设的方式，生活区的电线采用穿PVC管明敷设。
2.3.4.4施工现场一级箱和二级箱主要采用落地式，配电箱基础采用混凝土基础或用角钢做成基础，并和主体结构基础接地连在一起。
2.4.临时供电系统的搭设注意事项
2.4.1配电箱设置要求
4.1.1总三配电箱须装设总隔离、分路隔离开关，总融断器和分路熔断器，漏电保护器。
4.1.2分配电箱应装设总隔离和分路隔离开关，总融断器和分路熔断器。
4.1.3开关箱装设隔离开关和漏电保护器，满足“一机一闸，一漏电一保护”。
4.1.4箱体采用户外式，铁皮厚度大于1.5mm,箱内各回路标识清楚，电线接头压紧，安装牢固，作到防雨防尘，便于操作。
2.4.2接地与接零保护系统
4.2.1本工程施工现场比较宽广，用电设备较多，用电量大，采用TN—S三相五线接零保护。
4.2.2TN—S三相五线接零保护架设要求
A、保护零线不通过开关或熔断器。
B、保护零线作为接零保护的专用线，单独使用。
4.2.3保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。
4.2.4保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。4.2.5保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。
4.2.6重复接地在保护零线上。工作零线不加重复接地。
4.2.7保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端做重复接地。
2.4.3接地
4.3.1本临时供电系统接地制式为TN-S制。
4.3.2施工临时用电的接地利用已施工完成的建筑主体联合接地系统，接地电阻小于1欧姆。
4.3.3所有电气设备的金属外壳均应用铜芯导线与接地端子可靠连接。
2.4.4防雷
4.4.1深圳地区雷暴日为73.9，本工地临时防雷系统按二类防雷要求设防。
4.4.2液压平台上的吊车应设接闪器，接闪器应与液压平台牢固连接后再与引下线连接，引下线利用核心筒主筋，引下线之间的距离不大于18米。
2.5.安全技术保障措施
2.5.1. 编制临时用电施工组织设计和安全用电技术措施，建立审批制度和相应的技术档案。
2. 5.2.建立技术交底制度，并在技术交底文字资料上履行交底人和被交底人签字手续，注明交底日期。每月对专业电工进行一次安全技术交底，每半月召开安全生产例会，且做会议纪要。分包单位进场时签订安全用电合同，施工过程中严格按照合同执行。
2.5.3.建立安全检测制度。临时用电设施完成后，定期对临时用电进行检测。主要内容为：接地电阻值，电气设备绝缘电阻值，每天检测漏电保护器等，并做好检测记录。
2.5.4.建立电器维修制度。加强日常和定期维修，及时发现和消除隐患，并建立维修工作记录。
2. 5.5.建立安全检查和评估制度。按照JGJ59-99《建筑施工安全检查评分标准》及深圳市安全检查标准，每月对现场用电情况进行检查评比并做好相关记录。
2. 5.6.建立用电安全责任制。对临时用电工程各部位的操作，监护，维修分片，分块，分机落实到人，并辅以必要的奖惩。现场安全用电机电工长为第一责任人，电工班长对现场安全用电具体负责，分包单位电工负责本单位的安全用电。
2.5.7.建立安全教育制度和培训制度。每半年对专业电工进行考核，每年进行一次集中培训。
2.5.8.强化安全用电领导体制，改善电气技术队伍素质。
2.5.9.用电单位的用电设备必须做到一机一闸固定设备设专用的开关箱，实行“一机、一闸、一漏、一箱、一锁”制度，杜绝一闸多用，配电系统必须分路明确，并有分路标记。
2.5.10.配电箱、开关箱内不得存放任何杂物，周围1.5m内禁止堆放任何杂物，道路必须畅通。
2.5.11.在检修线路时，应停电检修，将配电箱、开关箱的闸具关掉，并挂上“禁止合闸”的标志牌，检修人员必须是专业电工，并佩带绝缘用品、工具，非专业电气作业人员不得进行电工作业，专业电工不得违章作业。
2.5.12.用电单位用电必须规范，正确接线，不得乱搭接。
2.5.13.下班后必须切断设备电源。
2.5.14.项目每天组织用电单位对现场用电情况进行检查，对安全隐患限期整改。
2.5.15
