AUDI C6 PA 后消音器排气管与保险杠干涉.doc

产品技术信息 2009-11-18

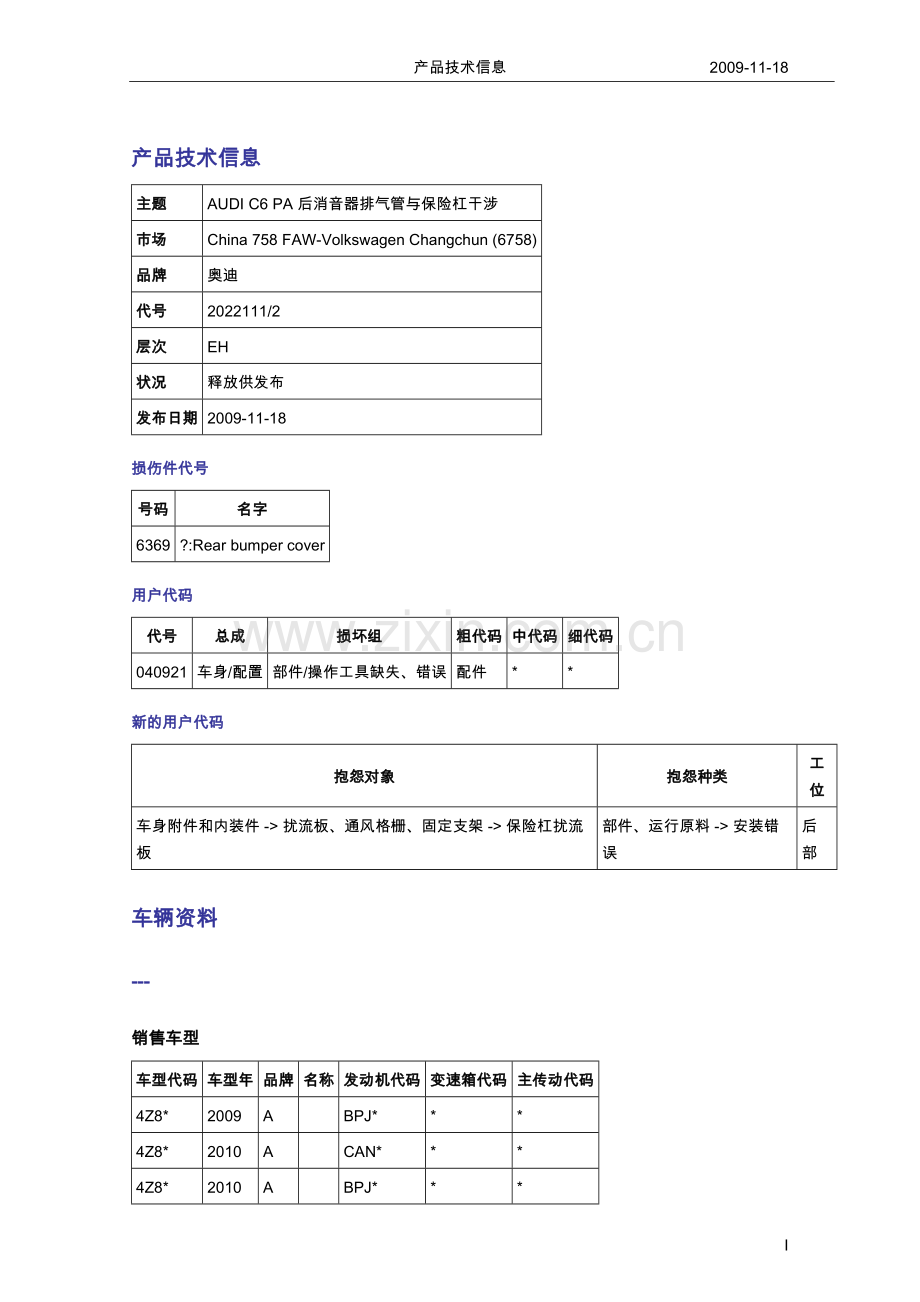

产品技术信息
主题
AUDI C6 PA 后消音器排气管与保险杠干涉
市场
China 758 FAW-Volkswagen Changchun (6758)
品牌
奥迪
代号
2022111/2
层次
EH
状况
释放供发布
发布日期
2009-11-18
损伤件代号
号码
名字
6369
?:Rear bumper cover
用户代码
代号
总成
损坏组
粗代码
中代码
细代码
040921
车身/配置
部件/操作工具缺失、错误
配件
*
*
新的用户代码
抱怨对象
抱怨种类
工位
车身附件和内装件 -> 扰流板、通风格栅、固定支架 -> 保险杠扰流板
部件、运行原料 -> 安装错误
后部
车辆资料
---
销售车型
车型代码
车型年
品牌
名称
发动机代码
变速箱代码
主传动代码
4Z8*
2009
A

BPJ*
*
*
4Z8*
2010
A

CAN*
*
*
4Z8*
2010
A

BPJ*
*
*

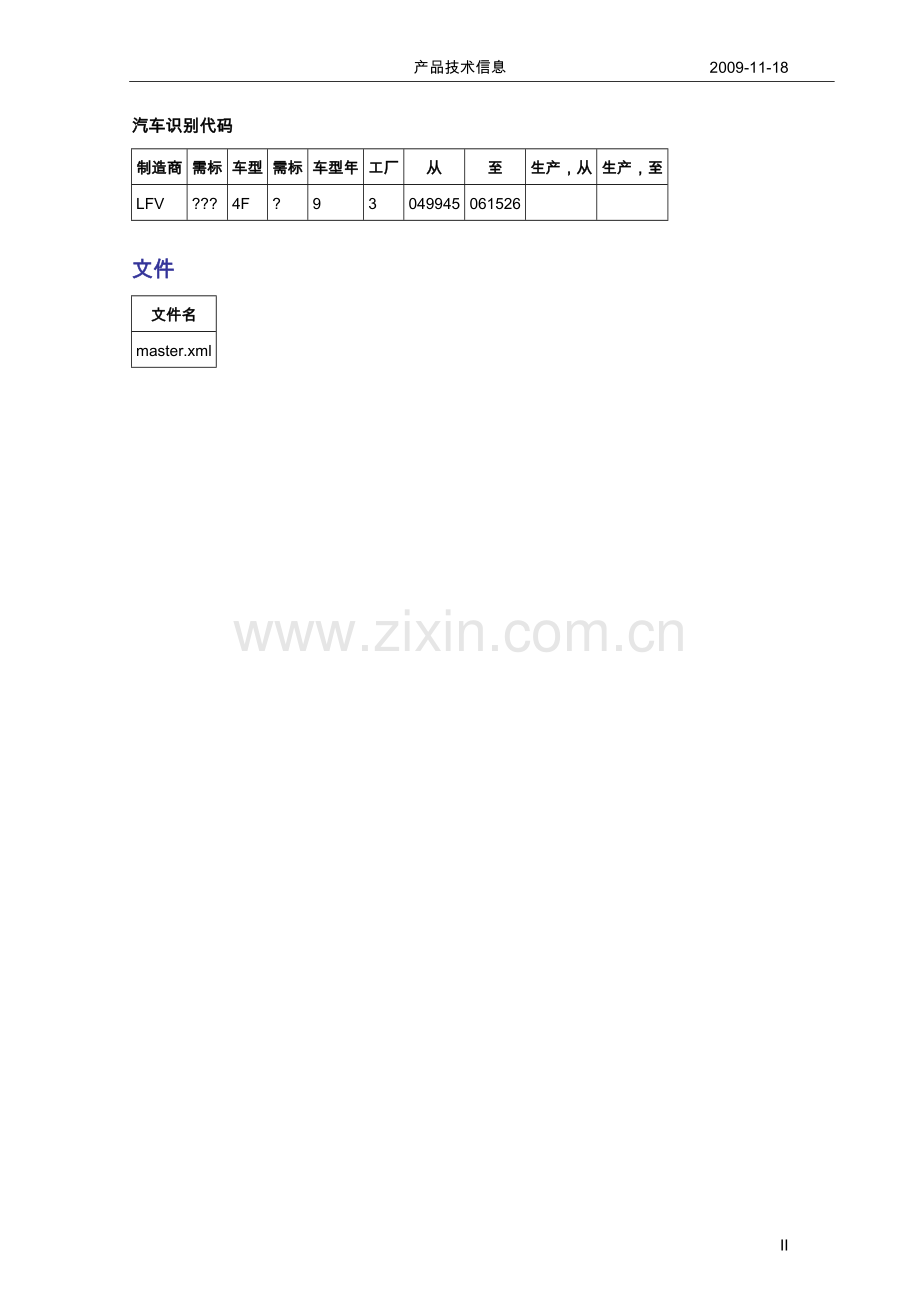

汽车识别代码
制造商
需标
车型
需标
车型年
工厂
从
至
生产，从
生产，至
LFV
???
4F
?
9
3
049945
061526

文件
文件名
master.xml

6
用户陈述/服务站结论
AUDI C6 PA 2.0L后消音器排气管与保险杠干涉。（如下图一二）

 （图一）
（图二）

技术背景
生产线上的后保险杠分为两种,分别是配给汽油发动机和柴油发动机,汽油机后保险杠上的导流板零件号为4F0 807 521 A;柴油机后保险杠上的导流板零件号为4FD 807 521 .导流板与消音器匹配处的U型凹槽大小不一致,柴油机的U型凹槽比较小.配备2.0L的汽油发动机,但是却装配了柴油发动机配备的后保险杠,造成消音器与之干涉。同时柴油车装配了汽油杠导流板,则间隙过大（如下图三）
（图三）
结论： 汽油车上错装了柴油车配备的后保险杠导流板，造成消音器与之干涉。同时柴油车装配了汽油杠导流板,则造成消音器与之间隙过大。

涉及车辆底盘号范围为93049945 到93061526的2.0L汽油车与2.7TDI 柴油车。

生产线解决方案
生产线已解决
售后服务解决方案
对抱怨后消音器排气管与保险杠干涉以及抱怨后消音器排气管与保险杠干涉间隙过大车辆更换正确的后杠导流板。
区分柴油车汽油车后消音器排气管与保险杠间隙是否正常，是否为正确的导流板，可通过后杠导流板与消音器排气管U型槽间隙尺寸判断，如下图四。

图四

更换后杠导流板维修方案

以柴油车为例（参见ELSA维修手册相关后杠导流板更换）
1、举升车辆，同时进行举升，将车停入举升机，登记返修车辆底盘号，按照车定位点支撑

2、拆下后杠底部紧固钉，用梅花T25拆下后杠底部3个紧固钉（N 907 758 01）力矩N=3.5±0.5Nm 。

3、拆下后杠导流板内侧钉。拆下导流板内侧梅花头T20钉2个(左/右各一个)，力矩 N=1.5±0.5Nm。

4、拆下错误的后杠导流板，用压板拆下后杠导流板（4F0 807 521 A）。拆开时注意不要损坏杠体内侧的导轨槽。

5、安装正确的后杠导流板拍入正确的柴油车后杠导流板(4FD 807 521),并打上5个钉，注意将导流板完全拍入卡槽及导轨。
6、交车。检查质量,落车，在登记表上确认后，交车。落车时必须确保车下无人。

汽油车后杠导流板更换参见ELSA维修手册相关后杠导流板更换。

结算信息
工位：63691900
工时：90
配件信息
柴油车后杠导流板(4FD 807 521)
汽油车后杠导流板（4F0 807 521 A）
