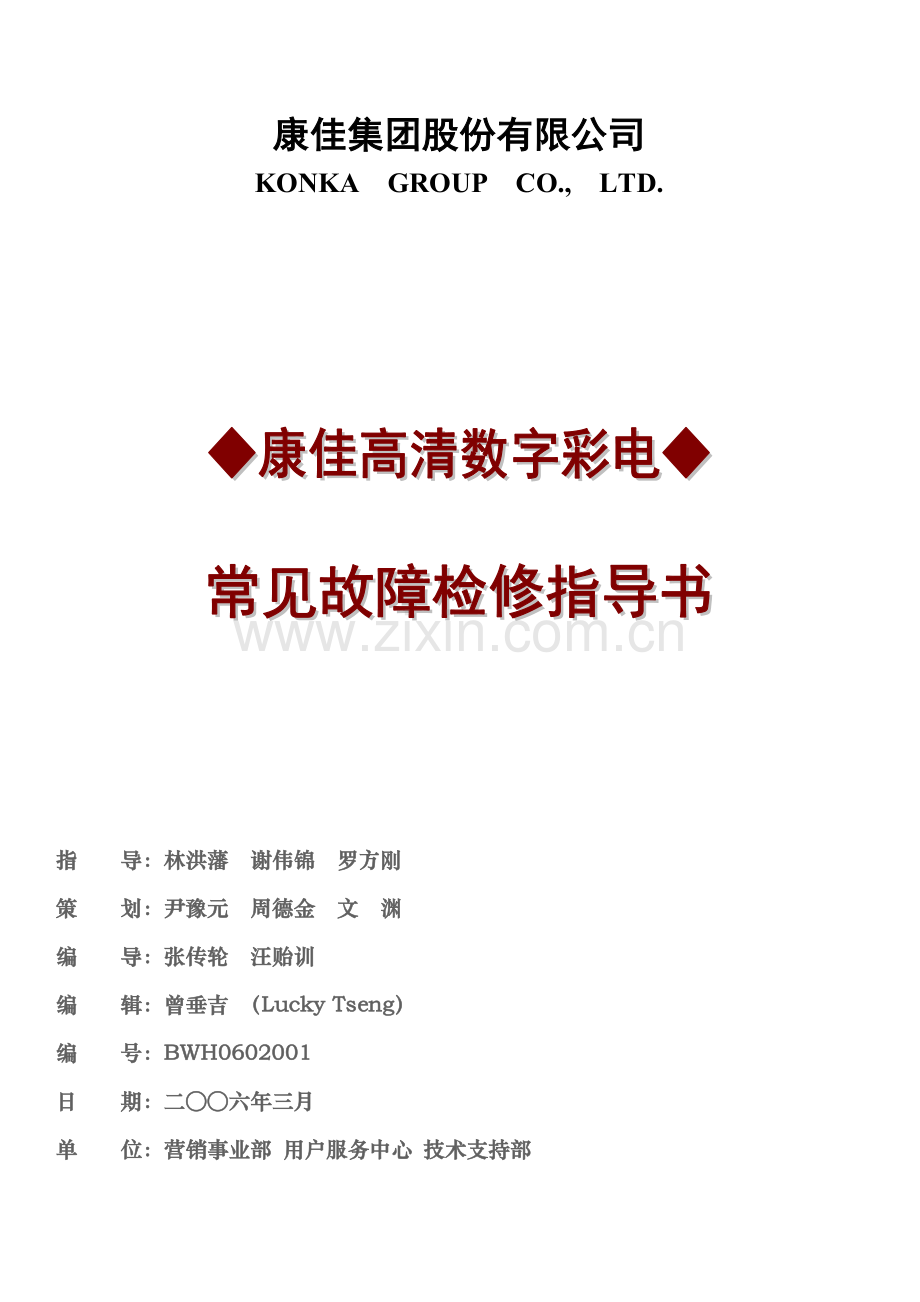

康佳集团股份有限公司
KONKA GROUP CO., LTD.

指 导：林洪藩 谢伟锦 罗方刚
策 划：尹豫元 周德金 文 渊
编 导：张传轮 汪贻训
编 辑：曾垂吉 （Lucky Tseng）
编 号：BWH0602001
日 期：二○○六年三月
单 位：营销事业部 用户服务中心 技术支持部

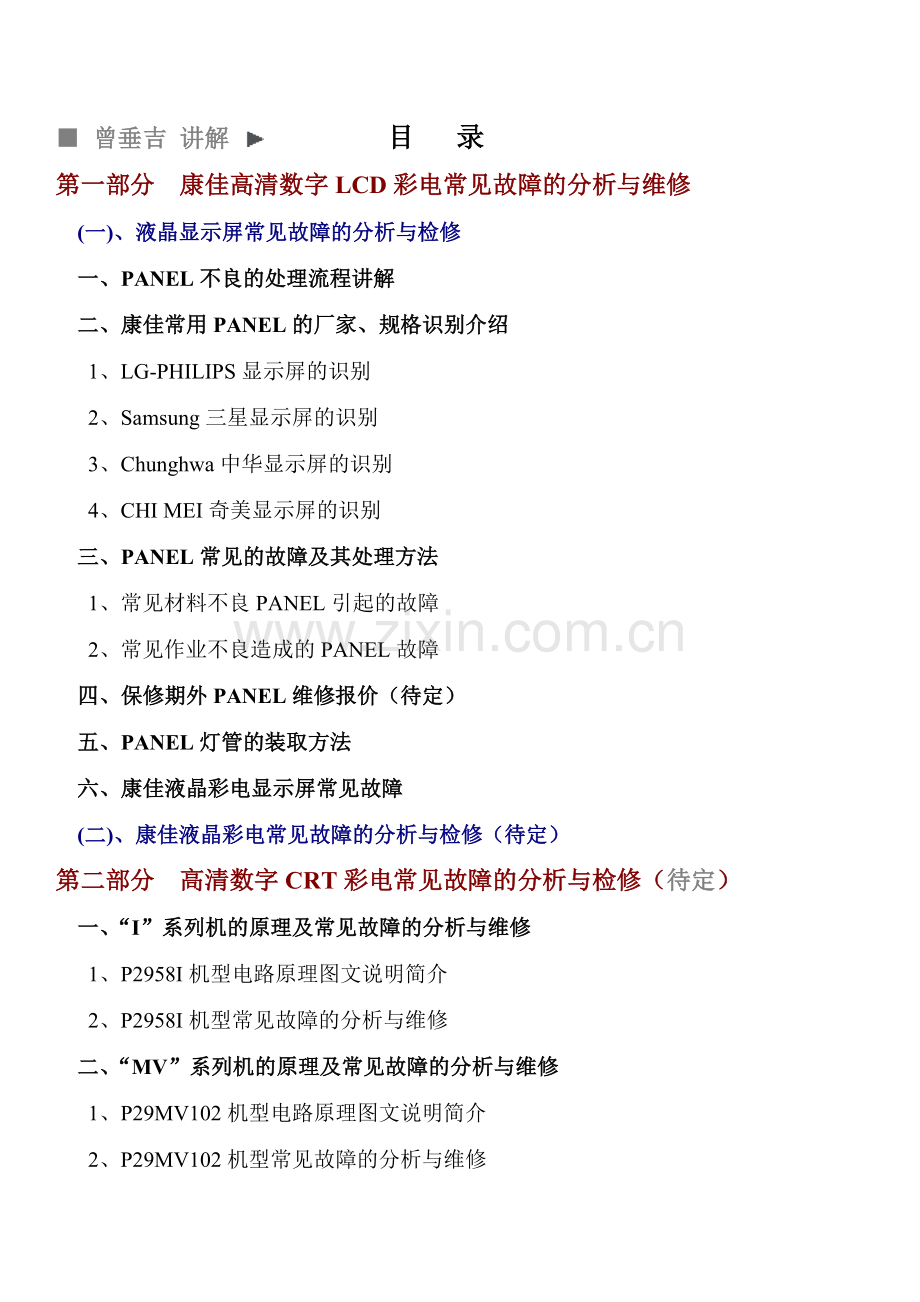

■ 曾垂吉 讲解 目 录
第一部分 康佳高清数字LCD彩电常见故障的分析与维修
(一)、液晶显示屏常见故障的分析与检修
一、PANEL不良的处理流程讲解
二、康佳常用PANEL的厂家、规格识别介绍
1、LG-PHILIPS显示屏的识别
2、Samsung三星显示屏的识别
3、Chunghwa中华显示屏的识别
4、CHI MEI奇美显示屏的识别
三、PANEL常见的故障及其处理方法
1、常见材料不良PANEL引起的故障
2、常见作业不良造成的PANEL故障
四、保修期外PANEL维修报价（待定）
五、PANEL灯管的装取方法
六、康佳液晶彩电显示屏常见故障
(二)、康佳液晶彩电常见故障的分析与检修（待定）
第二部分 高清数字CRT彩电常见故障的分析与检修（待定）
一、“I”系列机的原理及常见故障的分析与维修
1、P2958I机型电路原理图文说明简介
2、P2958I机型常见故障的分析与维修
二、“MV”系列机的原理及常见故障的分析与维修
1、P29MV102机型电路原理图文说明简介
2、P29MV102机型常见故障的分析与维修
第一部分 康佳高清数字LCD彩电常见故障的分析与维修
文/图 曾垂吉
（一） 液晶显示屏常见故障的分析与检修
一、PANEL不良处理流程 3
二、PANEL ID识别 4
1、HYDIS-------现代 4
2、LG.PHILIPS 4
3、HANNSTAR-----HSD-------瀚宇 5
4、AUO---------------------友达 5
5、Samsung----------SEC----------三星 5
6、Chunghwa-----------CPT--------中华 6
7、CHI MEI-------------CMO--------奇美 6
三、PANEL不良状况表 7
1、PANEL常见原材不良状况表 7
2、PANEL常见作业不良维修状况表 9
四、保修期外PANEL维修报价 10
五、各厂PANEL灯管LIST 11
1、15寸各厂PANEL灯管LIST 11
2、17寸各厂PANEL灯管LIST 11
3、18寸各厂PANEL灯管LIST 11

六、康佳液晶彩电常见故障的分析与检修

一、PANEL不良处理流程
PANEL不良处理流程

原材不良 作业不良

保修期内 保修期外 工厂可维修部分 需送维修厂 不可维修部份
(退莞康) 维修部分 （就地处理）
（退莞康备件中心）
退回莞康统一由供应商索赔

工厂可维修部分 需送维修厂 不可维修部份
(退工厂) 维修部分 （退工厂）
（退莞康备件中心）

注：1、以上原材不良部分，保修期内一律可退回供应商索赔；(PANEL保修期为18个月)。
2、保修期外与作业不良的部分，可分为工厂可自行维修部分和需送外厂维修部分；
3、经上述处理均无法修复的部分为报废部分。
4、常见的工厂可自行维修和需送外厂维修部分的判断参见《三、PANEL不良状况表》。
5、需更换灯管，灯管能否拆卸请参考《五、各厂PANEL灯管LIST》。
6、PANEL保修期内与保修期外的鉴别参见《二、PANEL ID识别》。

二、PANEL ID识别
型号：HT17E11-300
1、HYDIS-------现代

产地：韩国

制造月份：
JAN : 1
Feb : 2
MAR : 3
。。。。。。
OCT : A
NOV : B
DEC : C

序列号：
7 M T 0 3 2 J 0 0 3 2 0 0 7 2 4 2
03:代表2003年
2：代表2月份，如：
J：代表日期19日

制造日期：
1.2.3.4…9.A.B.C…J….

2、LG.PHILIPS
序列号：
1502BP3504902B

品牌：
LG.PHILIPS
产地：韩国

型号：
LM150×05

序列号：
尺寸：
13.3” : 133 14.1” : 141 15.0” : 150
15.1” : 151
18.1” : 181

制造年份：
1998 : 8
1999 : 9
2000 : 0
2001 : 1
⑤ 2002 : 2

生产流水号
150 2 B P3 5 04902

生产线：
① 1Line : 1
② 2Line : 2
③ 3Line : 3
…………….

④ 10Line : A
⑤ 11Line : B
⑥ 12Line : C
⑦ 13Line : D

制造工厂：
P1
P2
P3
P4

制造月份：
JAN : 1
Feb : 2
MAR : 3
。。。。。。
OCT : A
NOV : B
DEC : C

品牌：
Hannstar
3、HANNSTAR-----HSD-------瀚宇
序列号：
GV9000:（1-6码）潮宇国内控流水号
K:（7码）产地
1：（8码）年份-----------------------------------2001年
C:（9码）月份-----------------------------------12月份
001341：（10-15码）生产流水号
型号：
HSD150S×82
产地：TAIWAN
台湾

4、AUO---------------------友达
02 / 45
① ②
① 年份：
② 周别
V：1
IC版本：
M M280010 3002 – P M1 00
② ③ ④ ⑤ ⑥
① M:供显示器用 N:供笔记本电脑用
② 工单序号编码
③ 产品序号
④ P：四班二轮的代码
⑤ 模组厂代码 M1：龙潭 S1：苏州
⑥生产线代码：

型号：
M150×N05

LT U 150N5 F1M00707 021104
① ② ③ ④ ⑤
① 位置代码
② 厂家代码： U：AU
③ PANEL型号
④ S/N
⑤制造日期

5、Samsung----------SEC----------三星

年份和周别：
02年34周
序列号：
型号：
LTM170EN-L01
产地：韩国

6、Chunghwa-----------CPT--------中华

C L AA 150 XG 01 .
① ② ③ ④ ⑤ ⑥ ⑦
① C： CPT
② L： LCD
③ AA：三菱技术
④ 150：15寸
⑤ XG：系列
⑥ 01：版本
⑦ .或Y：Y rank
3 05 30713 U 391
① ② ③ ④ ⑤
①年份：3：2003年
②周别：05：第5周
③流水号：
④厂地：U：吴江 W：1厂 R：2厂
SA224AHE 111
① ②
① 玻璃基板
②IC码：111、121：HITACHI
101：NEC
131：NOVATEC

7、CHI MEI-------------CMO--------奇美
序列号：12 C2 2 0M 2B7 2 4322
① ② ③ ④ ⑤ ⑥ ⑦
①、MODEL CODE
②、版本
③、COM INTERNAL USE
④、COM INTERNAL USE
⑤、年月日（2002年11月7日）注：月（1-C）、日（1-V）
⑥、生产线
⑦、流水号
版本号
型号

三、PANEL不良状况表
1、PANEL常见原材不良状况表（共24个故障实例）
不良代码
故障现象
可否修复
维修状况
图示
备注
LT11
亮点
不可修复

使用白画面的时候可以看到亮点，此为PANEL驱动MOS管开路，暂时不可修复
LT18
亮线
可修复
需送PANEL维修厂维修
(注：CPT、HSD横线大部分不能修)

可为水平或垂直方向，颜色可为红绿蓝或白色亮线，此为驱动IC不良或IC连接不良
LT18
半线不良
淡线
不可修复

半线：指横线或竖线不是一整条线的线。
淡线：指横线或竖线会随画面切换而变化；线不是整条的实线，一部分会变淡、变虚。
LT21
亮度均匀度不良
可修复
厂内自行维修

较明显的亮度均匀度不良多为灯管亮度不均，需更换
LT33
方块不良
可修复
需送PANEL维修厂维修

现象为水平或垂直亮带，为PANEL驱动IC不良
LT20
白色均匀度不良
可修复
需送PANEL维修厂维修

多为背光源不良 (如灯管发光不均匀)
LS74B
拍打一纵线或横线
可修复
需送PANEL维修厂维修

可为水平或垂直方向，颜色可为红绿蓝或白色亮线，此为驱动TAB IC连接不良
LT10
污点
可修复
需送PANEL维修厂维修(也可自修)

白画面的时候显示黑色污点,此为PANEL的背光源内有杂质造成
LT03
LC-TM2018
漏光
可修复
1、送修前先自行判定是否为灯管不良
2、送PANEL维修厂维修

底色画面的时候，四角有亮度溢出
（注：多为灯管不良，需自行更换）
LS29
画闪
可修复
厂内自行维修

PANEL主板电路问题或灯管不良
LS35
白画面亮度低
可修复
可自行维修

亮度偏暗，多为灯管老化，（更换灯管）
LT34
阶调不良
可修复
可自行维修

PANEL电路不良
LT37
出画不良
可修复
送PANEL维修厂维修

LT26
白屏
可修复
可自行维修
PANEL未工作
多为PANEL电路供电问题。
LT39
B/L灯管不良
可修复
可自行维修
图暗、出现阴阳面等
更换灯管
2、PANEL常见作业不良维修状况表
不良代码
故障现象
可否修复
维修状况
图示
备注
LT09
刮伤
可修复
需送PANEL维修厂维修

刮伤在表面一层未伤及玻璃基板，均可维修
LT12
凹痕
可修复
需送PANEL维修厂维修

多为碰撞造成，若未伤及玻璃基板均可维修
LT17
偏光板擦伤
可修复
需送PANEL维修厂维修

均可维修
LT16
SLIDE断
可修复
需送PANEL维修厂维修

均可维修
LT23
铁框变形
可修复
可自行维修

重新整理铁框
LT14
压伤（MURA）
不可修复

人为压伤，是液晶层的间隔剂变形造成的
LT23
屏裂
不可修复

LT19
液晶外漏
不可修复

灯管、逻辑控制板等可拆用。
LT07
犬足
不可修复

多为液晶配向不良

备注：1、 红色代表不可修复。
2、 绿色代表工厂可维修。
3、 蓝色代表PANEL维修厂可维修。
四、保修期外PANEL维修报价（非康佳报价，仅供参考）

1、需送维修厂维修及工厂维修（修至主板）价格： 15″￥1,000元
17″￥1,100元
PANEL维修好的机器，PANEL电气保修一年；PANEL人为故障不保修。

2、更换灯管：可直接更换灯管每片价格：￥200元（包括所有尺寸）
无法直接更换，需送维修厂再行更换的价格：￥600元（包括所有尺寸）

——显示屏结构简图
五、各厂PANEL灯管LIST（附：灯管的装取方法）
1、15寸各厂PANEL灯管LIST
厂商
型号
寸别
灯管数量
灯管排列
可否直接更换
中华(CPT)
CLAA150XE01
15寸
4
上下各两根
可直接更换灯管
中华(CPT)
CLAA150XG-01
15寸
2
上下各一根
可以,须拆铁框
中华(CPT)
CLAA150XA03
15寸
2
上下各一根
可直接更换灯管
三星(SEC)
LT150X1-051
15寸
4
上下各两根

三星(SEC)
LTM150X1-A02
15寸
4
上下各两根
可直接更换灯管
LPL
LM151X2-C2TH
15寸
2
上下各一根
可直接更换灯管
LPL
LM151X4
15寸
2
上下各一根
可直接更换灯管
LPL
LM151X05
15寸
2
上下各一根
可直接更换灯管
AUO
L150X3M
15寸
2
上下各一根
可直接更换灯管
AUO
L150X2M-1
15寸
2
上下各一根
可直接更换灯管
AUO
L150XN05
15寸
2
上下各一根
可直接更换灯管
SHARP
LQ150X1DG51
15寸
4
上下各两根
不可以
HYDIS
HT15X11-200
15寸
4
上下各两根
可直接更换灯管
HSD
HSD150MX41
15寸
2
下面两根
可直接更换灯管(粘在铁片上)
HSD
HSD150SX82
15寸
2
下面两根
可直接更换灯管(粘在铁片上)
HSD
HSD150SX84
15寸
2
上下各一根
可直接更换灯管
HSD
HSD150SX83
15寸
4
上下各两根
可直接更换灯管
SANYO
TM150XG-26L06A
15寸
4
上下各两根
可直接更换灯管
CMO
M150x3-T05
15寸
4
上下各两根
可直接更换灯管
2、17寸各厂PANEL灯管LIST
厂商
型号
寸别
灯管数量
灯管排列
可否直接更换
HYDIS
HT17E11-100
17寸
4
上下各两根
可直接更换灯管
HYDIS
HT17E11-300
17寸
4
上下各两根
可直接更换灯管
AUO
L170E3 EC:-5
17寸
4
上下各两根
可直接更换灯管
AUO
M170EN05
17寸
4
上下各两根
不可以
AUO
M170ES05
17寸
4
上下各两根
可直接更换灯管
CMO
M170E1-01
17寸
4
上下各两根
可直接更换灯管
SEC
LTM170EH-L01
17寸
4
上下各两根
可直接更换灯管
SEC
LTM170EU-L01
17寸
4
上下各两根
可直接更换灯管
3、18寸各厂PANEL灯管LIST
厂商
型号
寸别
灯管数量
灯管排列
可否直接更换
CPT
CLAA181XA01
18寸
4
上下各两根
可直接更换灯管
CMO
M180E1-L03
18寸
4
上下各两根
可直接更换灯管
SANYO
TM181SX-76N02
18寸
4
上下各两根
可直接更换灯管
FJT
KLC48SXC8V
19寸
4
上下各两根

4、康佳具体机型所配用的灯管型号、数量及固定结构等，有待于总结。
附：
PANEL灯管的拆装方法
一般15吋和17吋的显示屏中每组灯管是2根固定在一起（共4根）；20吋显示屏是每3根固定在一起（共6根）；23吋以上的灯管大多数是排列式平摆放（LC-TM3008配奇美屏的灯管有16根、TM3719配奇美屏的灯管有20根）。另外，早期生产的15吋液晶电脑显示器（康佳未生产有），其显示屏内的灯管只有2根，因此光的亮度会略暗于现在的液晶彩电的显示屏。
1、15吋-20吋显示屏的拆装灯管方法及其步骤（可直接拆换）
小屏幕显示屏的拆装极其简单，可直接在屏的侧面分别将上下两组灯管拆取，只要把显示屏中朝逆变器方向固定灯管架的两颗小螺丝（上下各一颗）拎开后，慢慢地将灯管往外拉，这样就很容易地把灯管抽出来。由于灯管比较脆弱，在拆取的时候要特别小心，要做到轻拿轻放、轻取轻装。更换的时候，一般是要将上下两组灯管同时更换，若是只更换某一组，会出现屏幕显示的图像上、下亮度不一致，造成上部分的图像亮而下部分的图像偏暗，或下部分的图像亮而上部分的图像偏暗的不良现象。另外值得注意的是，液晶显示屏灯管是冷阴极灯管，用万用表测量其引脚是不通的，因此不能用测量普通灯泡的判断方法来判断灯管的好坏，可用“外借电源”的方法来通电判断。[注：演示拆装的显示屏是LC1520T所配的奇美屏和LC-TM2018所配的中华屏，20吋的奇美屏可直接拆换，20吋的中华屏不可以]
2、23吋以上显示屏的拆装灯管方法及其步骤（不可直接拆换）
先将显示屏从彩电的机壳中拆出，逐一将LCD屏驱动板及逻辑控制板的固定螺钉拆下、将屏的前挡架拆离，随后逐步小心翼翼地移开“液晶板”(显示屏的核心部分，相对地薄而轻，有多个信号连接端口。简单的工作原理是：由逻辑控制板送来的各信号电压，直接控制此板内部薄膜晶体管的开关状态，再利用晶体管控制液晶分子，液晶分子具有明显地光学各向异性，能够调制来自背光灯管发射的光线，最终实现图像的显示。)、“组合透镜”(就感官来分辨，类似背投彩电中的“投影屏”，有规律地叠放2张，有正反之分，其位置排序不能颠倒，但有的屏有3张，如20吋的中华屏)、“散光板”(就感官来分辨，类似常见的有机塑料板，约有2mm厚，如TM3008、TM3719配用的奇美屏，但20吋的中华屏、奇美屏厚度大约有8mm，相对地厚而重)，拆到此，一排白色的 “灯管”（共16根）很显眼地陈列在你的眼前，它安然地躺在 “白色反光片”上（不同厂家或同厂家不同规格的显示屏，其采用的反光片是不同的，有的只用1张，有的用2张叠放在一起，有的正反都是白色，有的正面是白色，反面是黑色）。[注：演示拆装的显示屏是LC-TM3008所配的LG-PHILIPS屏]
最新康佳高清数字液晶彩电LC-TM3211维修提示
1、配屏问题：LC-TM3211早期生产的配用LG屏，与屏绑定的逆变器的工作电源是24V；后期生产的通常用中华屏，与屏绑定的逆变器的工作电源是35V；因此这两种所配用的“电源板”是不能代用的，同时所配用的数字信号处理板等也是不同的，故也不能代用。
2、三无故障判断方法：亮红灯（正常亮绿灯），测排插XS801第1脚STB5V的电压是5V（正常是5V），第2脚ON/OFF的电压是3.3V（正常是3.3V），测第3脚是0V（正常是12V），第7、8脚电压是0V（正常是24V），可判断是电源板坏（如U103、U104场效应管，型号是FQP9N50C）；红灯闪，测XS801的第1脚5V偏低，第2脚电压是0V，无12V、24V输出，可判断是电源板坏（如U102击穿，型号是AZ431，测XS801的第1脚电压只有2.1V），或者是数字板坏（如gm1501的供电电路短路）；灯不亮，测XS801的第1脚电压5V正常，第2脚无3.3V，也无12V、24V输出，可判断是数字板坏（如Z501的14. 31818晶振损坏）；若测量第1脚无5V，第2脚无3.3V，12V、24V都无输出，则判断是电源板坏。[注：若TM3211和TM3216都是配用中华屏，其电源板则可以相互代用]
· 典型故障维修实例
1、机型是LC-TM1500B的故障机，故障现象是不开机，电源指示灯亮橙色（正常开机状况是亮绿色，正常待机状态是亮红色）。维修结果是复位电路中的C74（2.2UF/6.3V）电容器损坏。判断方法：测量U1（CPUP89C61X2）外接晶振Y1（12MHz）的电容C1是5V、C2是0V，即可判断是C74电容器损坏。正常情况C1、C2的电压都接近2.4V左右。[此故障因C74电容导致，已维修多台，系故障通病]
2、机型是LC-TM2008的故障机，故障现象是遥控器关机后屏幕还显示有光栅。维修结果是逆变器的BKL-ON控制电路中，R588（10K）开路、Q504（BC847）开裂。[配奇美屏时出现白屏，配LG-PHILIPS屏时出现暗光]
3、机型是LC-TM3216的故障机，故障现象是热机后图像正常，但无伴音。维修结果是电容C25（0.47UF/25V）损坏。维修简述：当故障出现时测伴音功放块（TDA8946J）的第3脚和16脚的电压是10.5V（正常是12V）测XS801的第3脚电压也是10.5V，据此判断可能是电源板坏，经检查发现无极性电容C25失效，将其换新后恢复正常。[维修提示：C25失效时，还会造成图像闪烁的故障，测12 V电源电压只有8V、电源24V只有17V。]
