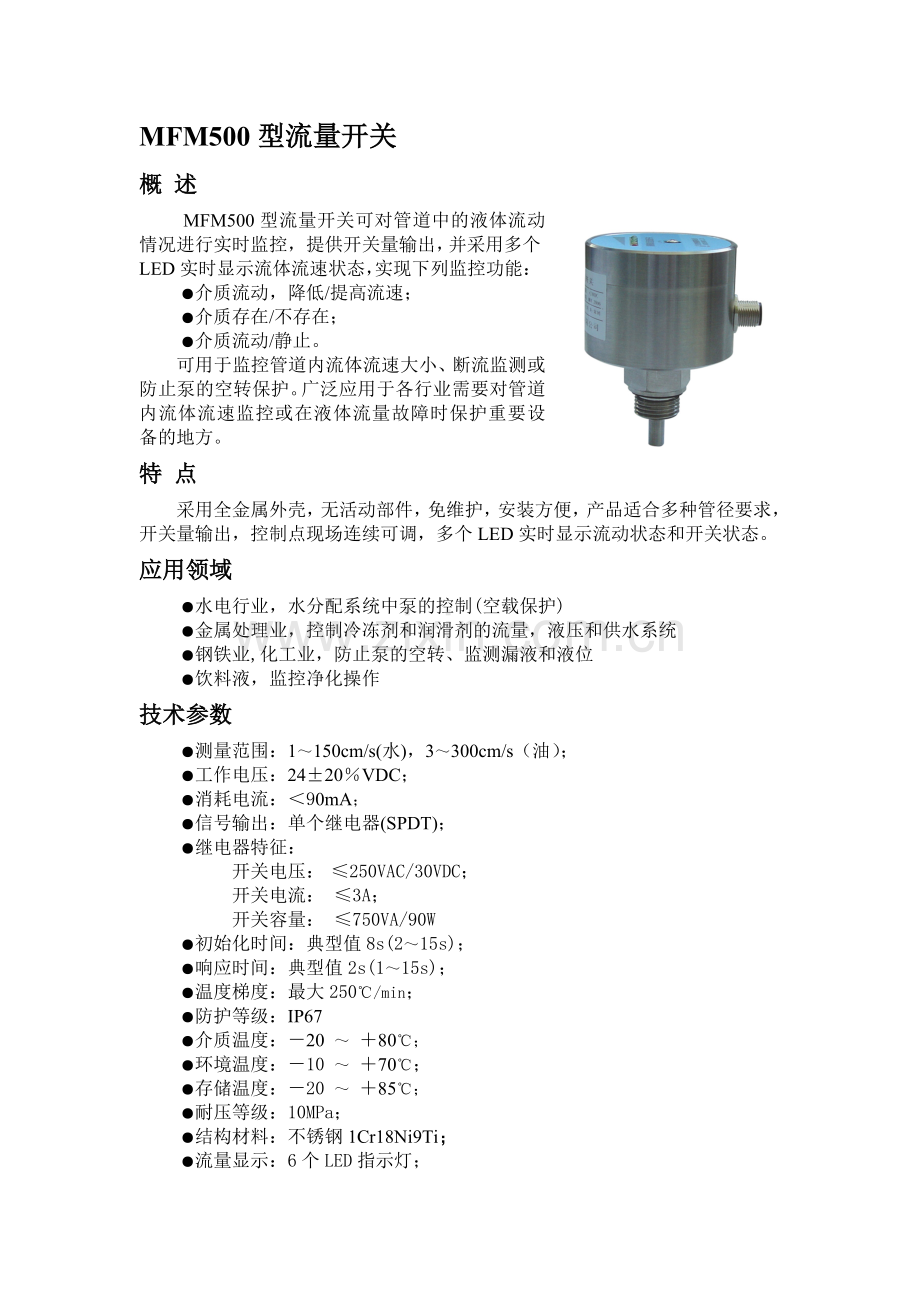

MFM500型流量开关

概 述
MFM500型流量开关可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用多个LED实时显示流体流速状态，实现下列监控功能：
●介质流动，降低/提高流速；
●介质存在/不存在；
●介质流动/静止。
可用于监控管道内流体流速大小、断流监测或防止泵的空转保护。广泛应用于各行业需要对管道内流体流速监控或在液体流量故障时保护重要设备的地方。
特 点
采用全金属外壳，无活动部件，免维护，安装方便，产品适合多种管径要求，开关量输出，控制点现场连续可调，多个LED实时显示流动状态和开关状态。
应用领域
●水电行业，水分配系统中泵的控制(空载保护)
●金属处理业，控制冷冻剂和润滑剂的流量，液压和供水系统
●钢铁业,化工业，防止泵的空转、监测漏液和液位
●饮料液，监控净化操作
技术参数
●测量范围：1～150cm/s(水)，3～300cm/s（油）；
●工作电压：24±20％VDC；
●消耗电流：＜90mA；
●信号输出：单个继电器(SPDT)；
●继电器特征：
开关电压： ≤250VAC/30VDC；
开关电流： ≤3A；
开关容量： ≤750VA/90W
●初始化时间：典型值8s(2～15s)；
●响应时间：典型值2s(1～15s)；
●温度梯度：最大250℃/min；
●防护等级：IP67
●介质温度：－20 ～ ＋80℃；
●环境温度：－10 ～ ＋70℃；
●存储温度：－20 ～ ＋85℃；
●耐压等级：10MPa；
●结构材料：不锈钢1Cr18Ni9Ti；
●流量显示：6个LED指示灯；
●设定方式：在测量范围内连续可调。

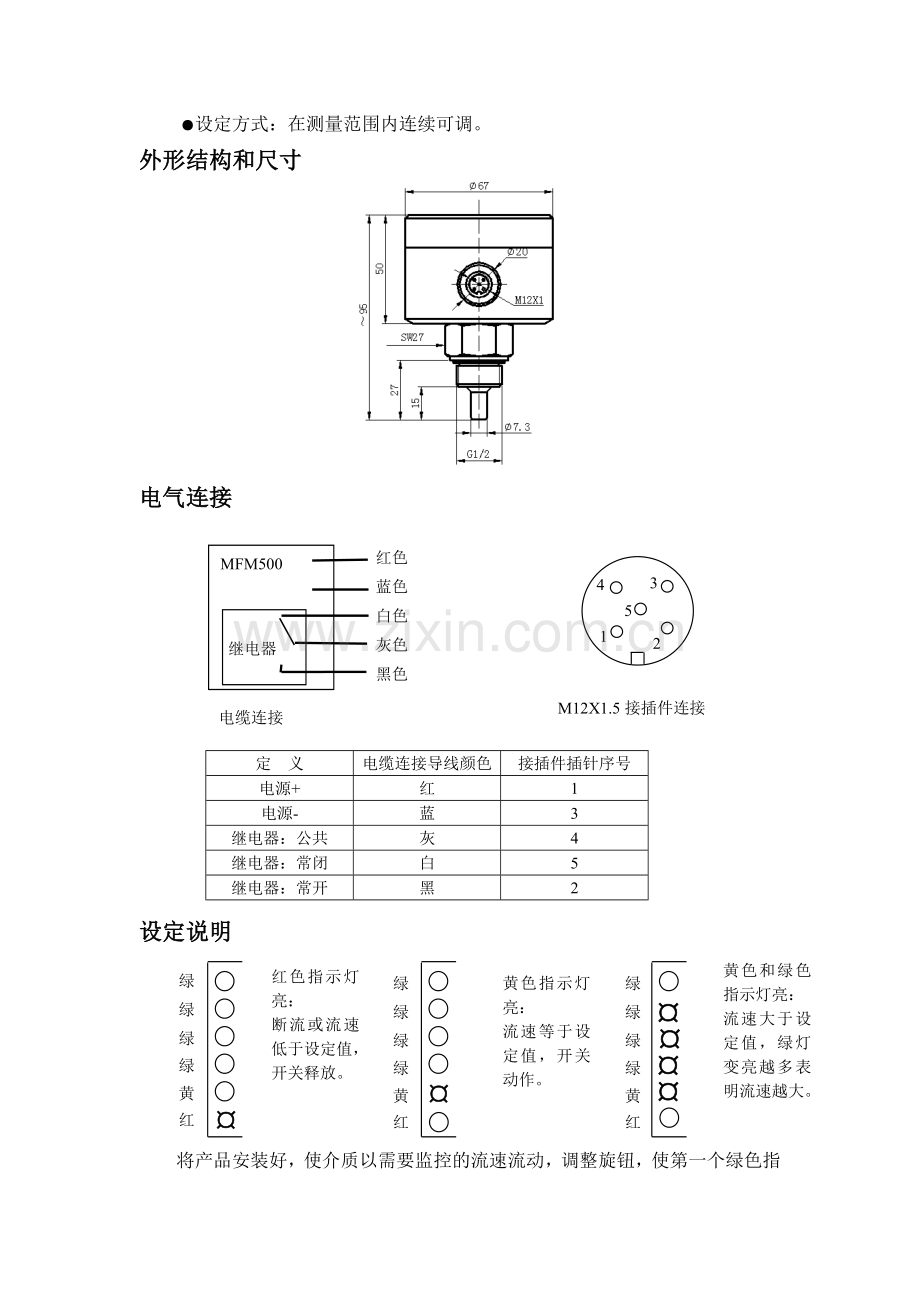

外形结构和尺寸

电气连接

MFM500
红色
蓝色
白色
灰色
黑色

继电器
1
2
3
4
5

M12X1.5接插件连接
电缆连接

定 义
电缆连接导线颜色
接插件插针序号
电源+
红
1
电源-
蓝
3
继电器：公共
灰
4
继电器：常闭
白
5
继电器：常开
黑
2

黄色和绿色指示灯亮：
流速大于设定值，绿灯变亮越多表明流速越大。
¤
¤
¤
¤
绿
绿
绿
绿
黄
红
设定说明
黄色指示灯亮：
流速等于设定值，开关动作。
¤
绿
绿
绿
绿
黄
红
红色指示灯亮：
断流或流速低于设定值，开关释放。
¤
绿
绿
绿
绿
黄
红

将产品安装好，使介质以需要监控的流速流动，调整旋钮，使第一个绿色指示灯刚好变亮，此后当流速低于当前值时，开关就释放。如果要使开关点比当前流速小，可调整旋钮使绿灯多亮一些。
选型指南
MFM500
型流量开关

V1
24VDC

C1
接口螺纹M20X1.5

C3
接口螺纹G1/2

J
1SPDT继电器输出

B1
M12X1.5接插件

B2（xm）
电缆线连接, 线长1.5m

MFM500 V1 C3 J B2（2m）
选型提示
1. 产品适用管径DN6～DN25；
2. 产品适用液体水和油；
