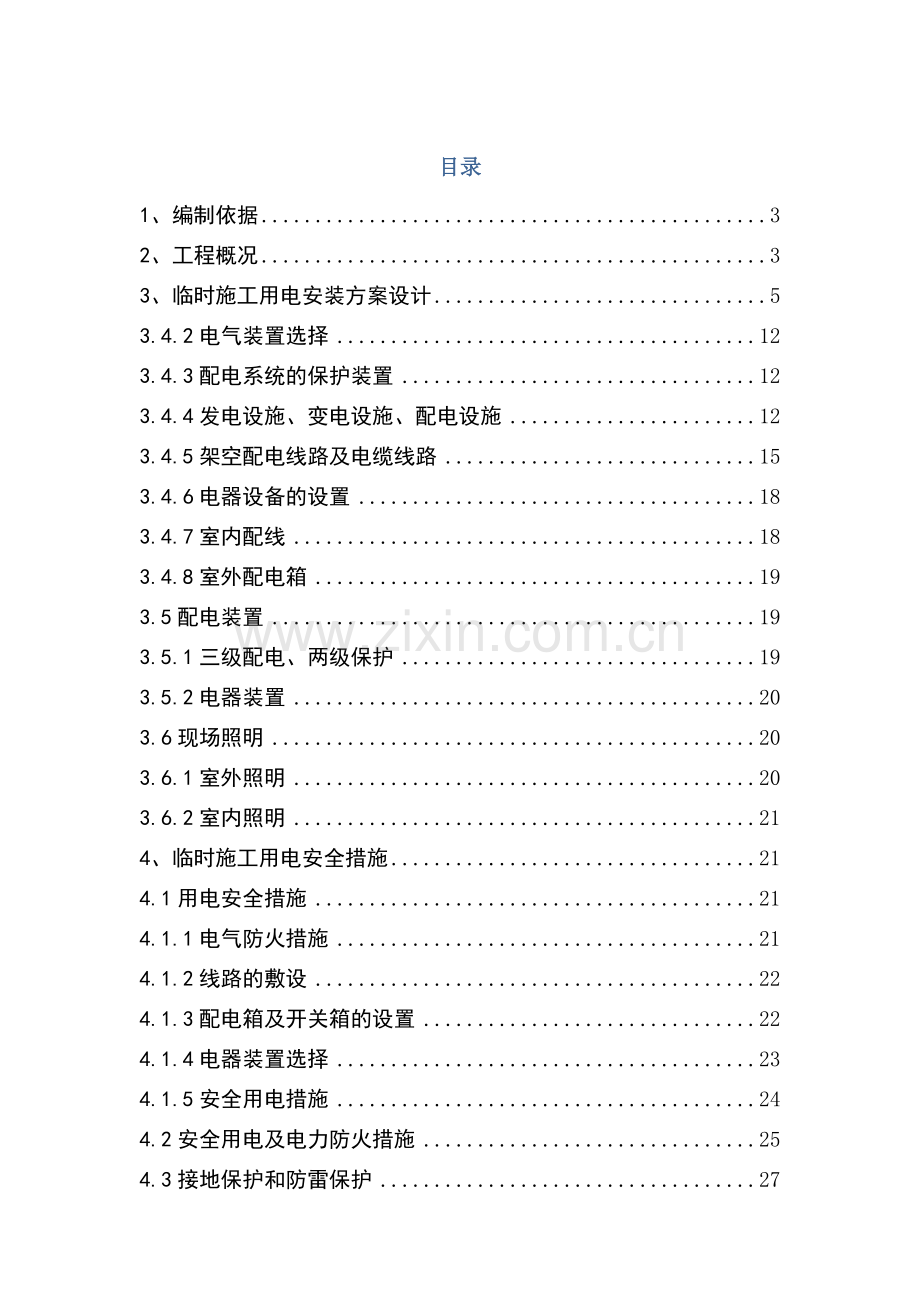

目录
1、编制依据 3
2、工程概况 3
3、临时施工用电安装方案设计 5
3.4.2电气装置选择 12
3.4.3配电系统的保护装置 12
3.4.4发电设施、变电设施、配电设施 12
3.4.5架空配电线路及电缆线路 15
3.4.6电器设备的设置 18
3.4.7室内配线 18
3.4.8室外配电箱 19
3.5配电装置 19
3.5.1三级配电、两级保护 19
3.5.2电器装置 20
3.6现场照明 20
3.6.1室外照明 20
3.6.2室内照明 21
4、临时施工用电安全措施 21
4.1用电安全措施 21
4.1.1电气防火措施 21
4.1.2线路的敷设 22
4.1.3配电箱及开关箱的设置 22
4.1.4电器装置选择 23
4.1.5安全用电措施 24
4.2安全用电及电力防火措施 25
4.3接地保护和防雷保护 27
4.4电力事故应急预案 29
4.5临时电力设施的日常管理 36

临时用电专项施工方案
1、编制依据
(1)、《施工现场临时用电安全技术规范》（JGJ 46-2005）
(2)、《建筑安全施工安全检查标准》（JGJ59-99）
(3)、《铁路路基工程施工安全技术规程》T B10302-2009
(4)、《铁路桥涵工程施工安全技术规程》T B10303-2009
(5)、《铁路隧道工程施工安全技术规程》T B10303-2009
2、工程概况
新建怀化至邵阳至衡阳铁路的起讫里程为DK248+830.00～DK293+550，全长44.793km，其中桥梁51座15.674km；涵洞98座3057.65横延米；隧道7座共计2650m；路基64段共计26.474km,路基土石方569.2233万断面方；本标段共设车站两座，分别为库宗桥车站和西渡车站，站场土石方共计149 .328万断面方；衡阳县库宗镇设简支T梁梁场1个（预制架设918单线孔）。
合同总额为1943186900元，投资单位沪昆铁路客运专线湖南有限责任公司，监理单位为西安铁一院咨询监理有限责任公司；合同工期为51个月（2014年10月1日—2018年12月31日）完成全部路基和桥涵、隧道工程，达到交工验收标准。
设计线路主要技术标准如下：
（1）铁路等级：Ⅰ级；
（2）正线数目：双线；
（3）路段旅客列车设计行车最高速度：200km/h；
（4）线间距：4.4m；
（5）最小曲线半径：一般地段3500m，困难地段2800m；
（6）限制坡度：13‰；
（7）牵引种类：电力；
（8）机车类型：货机HXD3，客车：SS9、动车组；
（9）牵引定数：4000t；
（10）到发线有效长度：850m（双机880m）；
（11）闭塞类型：自动闭塞；
（12）建筑限界：新建时速200公里客货共线铁路建筑限界。
工程内容包括：、征地、拆迁、路基、桥涵（含T梁预制架设）隧道、站场、大型临时设施及过渡工程等。
主要工程内容和数量:
1、桥涵工程：
本标段特大桥：8201.31m /8座；大桥：5982.89m/25座；中桥：1555.07m/18座；框架式桥：74.41m/3座；涵洞：3057.65横延米/98座。桥涵工程占本标段线路总长度的35.0%。本标段设衡阳T梁梁场1个（918单线孔）。
2、隧道工程：
本标段隧道： L≤1km的隧道2650m/7座。隧道占本标段线路总长度的5.9%。
3、路基工程：
本线路基约长26.474km，土方197.3718万立方米，石方179.4359万立方米，占本标段线路总长度的59.1%；本标段设库宗桥车站、西渡2个车站。
4、大临设施：
本标段范围新建运输便道39.4公里，改建便道8.27公里。本标段内设1处制存梁场，3处混凝土集中拌合站，5处填料集中拌合站，电力线路29.55公里，给水干管路2.8公里，钢结构综合加工厂2个。
3、临时施工用电安装方案设计
3.1项目部用电
①项目经理部利用原学校教学楼，电力线路成熟，食堂用电约20KW，职工宿舍用电约20KW，办公楼用电约25KW，累计用电量约为65KW，为确保办公生活用电，方便管理按供电可靠性要求，项目部驻地拟安装100KV.A变压器一台，通过正确的计算，合理分配负荷，使三相均衡，配电箱内需设置自动空气开关、漏电开关、闸刀（三相或单相根据负荷类型确定），各配电箱必须作重复接地，现场所有设备必须实施一机一闸一漏电开关制，电器类型和规格按常规选择在电气装置和线路周围不堆放易燃、易爆和强腐蚀物质，不使用火源
②在电气装置相对集中场所，配置绝缘灭火器材，并禁止烟火，加强电气防火知识宣传办公用电由部门负责，每间办公室均安装电表，合理使用办公用电设备，定时开关灯，杜绝浪费生活用电由办公室按月进行核算，日常每月每间为40度，办公室用电标准根据各部门办公设备功率及使用时间核算
3.2、生产用电

（1）、衡阳制梁场临时用电
序号
机械名称
规格型号
额定功率
数量
小计(KW)
1
大门吊
160T
80
2
160

大门吊
100T
50
4
200
2
小门吊
15T
30
2
60
3
钢筋弯曲机
GW40
2.8
3
9
4
钢筋切割机
CQ50
4
6
24
5
卷扬机(调直)
CT4/8
2.2
3
7
6
交流电焊机
RX1-400
40*0.62=24
10
240
7
振捣棒
Ф50/30
1
10
10
8
智能控制张拉机

3.5
4
14
9
真空压浆设备

5
6
30
10
水泵
QV-15
3.5
3
11
11
照明用电

1
3
3
12
试验室用电

20
1
20
合计

788
衡阳制梁场用电量统计如下表：
两台HZS120拌合机用电量约387KW，因此衡阳制梁场累计用电量约为1175kW，衡阳制梁场内设630kV·A变压器2台，同时备用400kW发电机组一台，200kW发电机组一台
（2）一分部临时用电
①、1#拌合站用电
1#拌合站用电量统计如下表：
序号
机械名称
规格型号
额定功率
数量
小计(KW)
1
拌合机
HZS120
120
2
240
3
配料机
PL1200
8
3
24
4
运料机

30
2
60
5
水泥罐电机

18
2
36
6
水泵
QV-15
3.5
2
7
7
控制室

3
6
18
8
照明

1
2
2
合计

387
拌合站合计用电量约387KW，施工用电以地方电为主，自发电为辅因此采用400kV·A变压器一台，同时备用260kw发电机一台，钢筋加工场和钢结构综合加工场采用200kV·A变压器一台。
②各桥梁施工生产用电
徐瓦屋大桥、吴祖堂特大桥各采用一台600kV·A变压器；罗古头特大桥采用一台200kV·A变压器；高丫冲大桥采用一台350kV·A变压器；毓栏冲大桥采用一台200kV·A变压器；罗古头大桥和李木皂大桥共一台600kV·A变压器；
③隧道施工生产用电
罗古头隧道、刘祠堂一号隧道各采用630kV·A变压器一台，高丫冲大桥施工结束后将350kV·A变压器调至宜秋庙隧道施工。
二分部临时用电
①项目经理部利用地方工业建筑，电力线路成熟，中心试验室及工地试验室用电100KW，食堂用电约20KW，职工宿舍用电约20KW，办公楼用电约25KW，累计用电量约为165KW，为确保办公生活用电，方便管理按供电可靠性要求，项目部驻地安装200KV.A变压器一台。
②、钢筋加工场用电
序号
机械名称
规格型号
额定功率
数量
小计(KW)
1
大门吊
10T
3
1
3
2
大门吊
10T
3
1
3
3
钢筋弯曲机
GW40
2.8
1
3
4
钢筋切割机
CQ50
4
2
8
5
钢筋笼滚焊机
HLSGH1500
22.5
1
22.5
6
卷扬机(调直)
CT4/8
2.2
1
2
7
交流电焊机
RX1-400
40*0.62=24
5
120
合计

188.5

③、3#拌合站用电
序号
机械名称
规格型号
额定功率
数量
小计(KW)
1
拌合机
HZS120
120
2
240
2
配料机
PL1200
8
2
16
3
运料机

30
2
60
4
水泥罐电机

18
2
36
5
水泵
QV-15
3.5
2
7
6
控制室

2
2
4
7
照明

1
2
2
合计

365
钢筋加工场、3#拌合站用电量统计如下表：
钢筋加工场累计用电量约188.5KW，3#拌合站累计用电365KW，施工用电以地方电为主，自发电为辅结合钢筋加工场地理位置、用电量及电源情况，由于拌合站与钢筋加工场设在一起，为确保电力供应充足，3#拌合站设400kV·A变压器1台，钢筋加工场设200kV·A变压器1台，备用250kW发电机1台。
④桥梁工程用电量
桥梁一队：
谢塘大桥利用隧道或娄衡高速315 kV·A变压器；谢塘1号中桥、谢塘2号中桥、全冲1号中桥、全冲2号中桥在DK269+100处设置315 kV·A变压器1台用以保证桩基施工;马鞍岭1号大桥、马鞍岭2号大桥在DK270+200处设置400 kV·A变压器1台用以保证桩基施工；殿门前中桥、山木塘1号大桥、山木塘2号大桥在DK271+400处设置315 kV·A变压器1台，保证桩基施工。
桥梁二队：
泉塘特大桥在DK273+100处及DK273+900处各设置400 kV·A变压器1台前期保证桩基施工、泉塘中桥、子福塘中桥、子福塘大桥、上团庙中桥、湖陂塘中桥在DK275+500处设置200 kV·A变压器1台保证下部结构的施工，
桥梁三队：
里头段老屋大桥、里头段老屋中桥、移发冲中桥、张瓦屋特大桥在DK277+400处设置160kV·A变压器1台保证下部结构的施工。
桥梁四队：
马林堂特大桥、正学堂大桥、破冲大桥、白古堂大桥在DK280+500处设置160 kV·A变压器1台，保证下部结构的施工。
桥梁五队：
燕头大桥、大兴塘中桥、蒸水2号特大桥在DK286+600设置400 kV·A变压器1台，保证下部结构施工。
桥梁六队：
傅堰特大桥、青山冲大桥在DK288+300处设置200 kV·A变压器1台保证下部结构施工。
⑤隧道施工生产用电：
刘祠堂2号隧道出口及李家岭隧道进口处设置315KV·A变压器2台
马鞍岭隧道施工同马鞍岭2号大桥DK270+200处400KV·A变压器共用一台。
3.3电力安装方案
根据我项目的施工便道情况和用电点的分布情况，确定最佳的变压器安装点。再联系当地供电部门，供电部门根据我部提供的变压器接入点及容量需求，制定电力接入方案，确定引入点及引线长度，并引入高压电路至变压器。变压器至施工点的低压线路电力设施用材招标采购，专业电力施工队伍进行电力安装。
3.4配电系统布置和安装
3.4.1系统形式选择
根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式混合的配电系统方式，由分配电箱到用电设备均采用放射式，设备相互之间无干扰。

施工用电布置图示
3.4.2电气装置选择
(1)总配电箱及分配电箱均设总自动开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型，刀闸开关用HK型。
(2)每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。
(3)总配电箱装设一块0-450V的电压表。
(4)照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。
3.4.3配电系统的保护装置
(1)整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及分箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。
(2)采用保护接零的同时还需设置漏电保护器，实行配电箱、分配电箱、开关箱三级配电两级保护。
3.4.4发电设施、变电设施、配电设施
1）发电设施
①在远离电源或电源不能满足要求的施工现场，可装设柴油发电机、列车电站等发电设施。
②发电站的站址选择应符合下列要求：
a 靠近负荷中心。
b 交通运输及线路引出方便。
c设在污染源全年最小频率风向的下风侧。
d 远离施工危险地段。
③发电站站区内平面布置应符合下列要求：
a建筑物力求紧凑，符合生产运行程序。
b发电机房设在站区内全年最小频率风向的上风侧；控制室、配电室设在机房的下风侧。
c 冷却水池、喷水池设在机房和室外配电装置冬季最小频率风向的上风侧。
d站内地面排水坡度不应小于0.5%。
④燃油罐宜采用钢制油罐，其数量不应少于2个。
⑤ 事故油池应设在发电机房外，其与发电机房外墙的距离不应小于5m。事故油池的贮油量不应少于全部日用燃油的燃油量。
⑥柴油机应有单独的排烟管道和消音器；发电机房内架空敷设的排烟管应设隔热层。地沟内的排烟管穿越油管路时应采取防火措施。发电机房外垂直敷设的排烟管至发电机房的距离不得小于1m；排烟管的管口应高出屋檐，且不小于1m。
⑦移动式柴油发电机停放的地点应平坦，并宜高出周围地面0.25～0.3m。柴油发电机拖车的前后轮应卡住。
⑧移动式柴油发电机的拖车应有可靠的接地。
⑨移动式柴油发电机拖车上部应设防雨棚。防雨棚应牢固、可靠。
⑩移动式柴油发电机周围4m内不得使用火炉和喷灯，不得存放易燃物。
11柴油发电机的总容量应满足最大负荷的需要和大容量电动机启动时的要求。启动时母线电压不应低于额定电压的80%。
12 并列运行的柴油发电机应装设同期装置。
13 柴油发电机的出口侧应装设短路保护、过负荷保护及低电压保护等装置。
14 发电站内应设可在带电场所使用的消防设施，并应设在便于取用的地方。
(2)变电设施、配电设施
①变电所、配电所的所址选择应符合下列要求：
a 靠近电源，交通运输方便。
b 接近负荷中心，便于线路的引入和引出。
c 所区不受洪水冲浸、不积水，地面排水坡度不小于0.5%。
d 设在污染源的全年最小频率风向下风侧，并避开易燃易爆危险地段和有剧烈振动的场所。
②变压器室、控制室及配电室的建筑应符合下列要求：
a 防雨，防风沙；防火等级不低于三级，其中变压器室不低于二级。
b 采用百叶窗或窗口装金属网，金属网孔不大于10mm×10mm。
c 临街采光高窗的下檐与室外地面高度不小于1.8m。
d 门向外开，其高度与宽度便于设备出入。
e 面积与高度满足配电装置的维护与操作所需的安全距离，并符合国家现行有关标准的规定。
③ 容量在400kVA及以下的变压器，可采用杆上安装。杆上变压器的底部距地 面的高度不应小于2.5m。
④ 容量在400kVA以上的变压器应采用地面安装。装设变压器的平台应高出地面0.5m，其四周应装设高度不小于1.7m的围栏。围栏与变压器外廓的距离不得小于1m，并应在其明显部位悬挂警告牌。
⑤ 室外变电站变压器的高压侧和低压侧应分别装设高、低压熔断器；熔断器距地面的垂直距离，高压不宜小于4.5m，低压不宜小于3.5m。各相熔断器间的水平距离，高压不应小于0.5m，低压不应小于0.3m。
⑥ 位于人行道树木间的变压器台，在最大风偏时，其带电部位与树梢间的最小距离，高压不应小于2m，低压不应小于1m。
⑦ 变压器的引线与电缆连接时，电缆及其终端头，均不应与变压器外壳直接接触。
⑧ 采用箱式变电站供电时，其外壳应有可靠的保护接地。接地系统应符合产品技术要求；装有仪表和继电器的箱门，必须与壳体可靠连接。
⑨ 箱式变电站安装完毕或检修后，投入运行前应对其内部的电气设备进行检查和电气性能试验，合格后方可投入运行。
3.4.5架空配电线路及电缆线路
（1）电杆选择及埋设
① 电杆宜采用钢筋混凝土杆。钢筋混凝土电杆不得露筋，并不得有环向裂纹和扭曲等缺陷。若采用木杆和木横担，其材质必须坚实，不得有腐朽、劈裂及其他损伤。木杆总长度不宜小于8m，梢径不宜小于140mm。
② 电杆埋设应符合下列要求：
a 不得有倾斜、下沉及杆基积水等现象，不能满足要求时应加底盘或卡盘。
b 回填土时应将土块打碎，每回填0.5m夯实一次。杆坑应设防沉土台，其高度应超出地面0.3m。
c 电杆埋设深度应符合设计要求，当设计无要求时宜符合表3.1.2的规定。
d 严寒地区应埋在冻土层以下。
e装设变压器的电杆，其埋设深度不宜小于2m。
③ 拉线埋设应符合下列要求：
a拉线坑的深度宜为1.2～1.5m。
b拉线与电杆的夹角不宜小于45°，当受到地形限制时不得小于30°。
c 终端杆的拉线及耐张杆承力拉线与线路方向应对正；分角拉线与线路分角 方向应对正；防风拉线与线路方向应垂直。
d 拉线从导线之间穿过时，应装设拉线绝缘子。拉线绝缘子距地面的高度不应小于2.5m。
(2) 线路架设
① 供电线路路径的选择应合理，应避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应避开热力管道、河道和施工中交通频繁等场所。
② 施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷设时必须穿管，管内不得有接头，其管口应密封。
③ 导线截面的选择应满足下列要求：
a 导线中的负荷电流不应大于导线允许载流量。
b 线路末端的允许电压降不应大于额定值的5%。
c 导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16mm2；钢芯铝绞线截面不得小于25mm2；铝绞线不得小于35mm2。
④ 线路相互交叉时，不同线路导线之间最小垂直距离应符合表3.2.4的规定。
⑤ 线路导线与地面的最小距离，在最大弧垂时应符合表3.2.5的规定。
⑥ 线路导线在最大弧垂和最大风偏时与建筑物凸出部分的最小距离应符合表 3.2.6的规定。
⑦ 当施工现场几种线路同杆架设时，高压线路必须位于低压线路上方；电力线路必须位于通讯线路上方；同杆架设的线路横担最小垂直距离应符合表3.2.7的规定值。
⑧ 线路不同档距时的弧垂应符合国家现行标准中10kV及以下架空线路安装曲线的规定。
⑨在同一档距内，一根导线的接头不得多于1个；同一条线路在同一档距内接头不应超过2个。
⑩ 架空线路跨越公路、铁路或其他电力线路及厂内道路处不应有接头。
3.4.6电器设备的设置
电器设备的设置应符合以下要求：
(1)同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关上侧。
(2)开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。
(3)分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。
(4)配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。
(5)配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。
(6)配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。每台配电箱由DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零相接，重复接地电阻值都不得大于10欧姆。
3.4.7室内配线
(1)室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5M。
(2)室内配线所用导线截面不小于2.5mm2，铜线截面不小于1.5mm2。
(3)室内灯具不得低于2.4M，如低于2.4M必须使用安全电压。
(4)室内各处接头必须用分线盒保护好。
(5)场区照明采用1000W碘钨灯，照明灯距地3.0m，开关采用防水开关，金属外壳保护接零。
3.4.8室外配电箱
(1)配电箱周围应足够两人同行的空间。不得给对方任何防碍操作，维修物品。不得有灌木、杂草。
(2)配电箱内的工作零线应能过接线端子板连接应与保护零线端子板分设。
(3)配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带店部位。配电箱的下底与地面的垂直距离为1.4M，移动式配电箱下底与地面的垂直距离为0.8M。
3.5配电装置
3.5.1三级配电、两级保护
施工用电采用三级配电、两级保护进行设置，并根据“一机、一闸、一漏、一箱”要求，每台设备设置各自专用开关箱，提高用电安全。按照总配电间、分配电柜、开关箱进行三级配电，分配电柜和开关箱均必须经漏电保护开关保护。第一级漏电保护设置在总配电间内各回路开关电器的末级，其漏电动作电流与漏电动作时间符合规定要求。第二级漏电保护设置在开关箱内各回路隔离开关的负荷侧，与第一级漏电保护配合，形成分级选择性保护，漏电动作电流不大于30mA，漏电动作时间不大于0.1s。
3.5.2电器装置
漏电保护器：施工现场所有用电设备，除保护零线外，采用分级漏电保护系统，每一分支线路有自己的工作零线，并在设备负荷线的首端处设置漏电保护器，额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。漏电保护器要在安装后和使用前按照规定测试内容进行，并定期测试。
接地：将电气设备与大地作金属性联结，进行保护接地，用以保护人体接触设备漏电时的安全，并将变压器进行工作接地，阻值应小于4Ω。在设备比较集中的钢筋作业区、搅拌机及龙门吊处作一组重复接地，阻值不小于10Ω。水泥罐、地磅作防雷接地，同时进行重复接地。
常有开关：一般机器均须配有随机开关，维修更换时注意按原型号、容量调换，不要随便替换总配电箱及分配电箱内应装设总隔离开关和分路隔离开关，开关箱应装设隔离开关和漏电保护器。开关箱内的开关电器必须能在任何情况下，都可以使用电设备实行电源隔离。
3.6现场照明
各施工现场照明线路从分配电箱处引出，装设照明分路开关，并装设熔断电流为15A及15A以下的熔断器保护。
3.6.1室外照明
照明灯具的金属外壳保护接零，单相回路的照明开关箱内装设漏电保护器。室外灯具距离地面3m，钠等金属卤化物灯具距离地面5m以上，灯线固定在接线柱上，灯具内接线牢固。停电时，配备自备电源的应急照明。
3.6.2室内照明
室内灯具安装2.4m高以上，任何灯具、电器的相线经开关控制，潮湿场所的灯头及吊盒使用瓷质防水型。生活电器电源线采用三芯橡皮电缆线，临时宿舍内照明采用36V安全电压照明其，防止私拉、挂接电炊具或违章使用电炉。
4、临时施工用电安全措施
4.1用电安全措施
本工程施工现场的用电措施和设备的安装使用，必须严格按规范和本方案执行，施工时必须向电工班组进行详细的安全技术交底工作，介绍安全用电技术措施的总体意图，技术内容和注意事项。用电须经验收合格后使用。
(1)从临时用电安装完成开始，定期对临时用电进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电是否安全可靠，并做好检测记录。
(2)加强日常和定期维修工作记录，及时发现和消除隐患，记载维修时间地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
(3)工程竣工后，临时用电工程的拆除应统一组织和指挥、规定拆除时间、人员、程序、方法、注意事项和防护措施。
(4)项目部要按照JGJ59-99《建筑施工安全检查标准》和“安全生产管理条例”定期对现场用电措施进行检查。
(5)定期对专业电工和各类用电人员进行用电安全教育和培训，禁止无证上岗或随意串岗。
4.1.1电气防火措施
(1)合理配置、整定、更换各种保护电器、对电路和设备的过载、短路故障进行可靠地保护。
(2)在电气装置和线路周围不准放易燃、易爆和强腐蚀介质，不使用火源。
(3)在电气装置相对集中场所，配置绝缘灭火器材，并禁止烟火。
(4)经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。
(5)不得乱拉灯头和各种工具。
(6)安装各项机械机具设置，必须符合安全技术规范要求。
4.1.2线路的敷设
(1)导线截面严格按设计的规格敷设。
(2)电缆配电线路绝缘架空或埋地套管敷设于沟槽内，绑扎电缆须用绝缘线（带）。严禁用金属裸线作绑扎线。
(3)室内配电线路套管沿墙壁敷设。
(4)电缆接头应牢固、可靠，用绝缘物包扎，不得承受张力。电线线路不得沿地面明设。
(5)保护零线和接地线必须使用绿、黄双色专用线。
4.1.3配电箱及开关箱的设置
(1)分配电箱与开关箱的距离不得超过30 米，开关箱与其控制的固定式用电设备的水平距离不宜超过3 米。
(2)配电箱、开关箱应装设在干燥，通风场所，不得装设在易受外来固体物撞击，强烈振动及热源烘烤的场所。
(3)配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
(4)配电箱、开关箱应装设端正、牢固、移动式电箱装设在坚固的支架上。固定式配电、开关箱的下底与地面的垂直距离应大于1.3米。
(5)箱内开关电器（含插座）不得歪斜和松动。
(6)箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
(7)箱内的连接线接头不得松动，不得有外露带电部分。
(8)金属箱体必须作保护接零，并通过端子板连接，每只电箱均作重复接地。接地桩露出地面15cm 以便做电阻侧试。
4.1.4电器装置选择
(1)箱内电器必须可靠完好，不准使用破损，不合格的电器。
(2)每台用电设备应有专用的开关箱，必须实行“一机一闸一保险”严禁同一开关电器直接控制二台及以上用电设备（含插座）。
(3)开关箱内电器必须能在任何情况下都有可以对用电设备实行电源隔离。
(4)对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及进修理或更换。
(5)配电箱、开关箱中导线的进出口设在箱体的下底面，严禁设在箱体的上顶面、侧面，后面或箱门处。进、出线应加护套分路成束做防水弯，导线束不得与箱体进、出口直接接触。
(6)使用与维修
a.所有配电箱均标明其名称，用途并作出分路标记（贴线路图）
b.所有配电箱门应配锁，配电箱和开关箱应由专人负责。
c.所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
d.对配电箱、开关箱进行检查、维修时将其前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业。
e.施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
f.配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
g.配电箱、开关箱的进出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。
4.1.5安全用电措施
(1)变压器安装后，必须经有关部门以及操作人员共同进行验收，合格后才允许通电投入使用。
(2)接地装置必须在线路及配电装置投入运行前完工，并检测其接地电阻数值，合格后使用。
(3)现场电气线路及用电设备安装后由现场电气负责人检查合格后方可通电运行。
(4)电工应定期做好电气检查工作：移动式电气设备的漏电开关，负荷线应每周检查一次；固定式电气设备的漏电开关，应半月检查一次；电气线路、接地装置的接地电阻应每月检查一次。
(5)施工现场视工作量大小、必须配备不少于二名持证电工。
(6)由项目部指定一名电工负责现场日常用电管理和负责好施工用电安全技术资料台帐。
(7)施工现场用电设备的金属外壳必须接零保护。
(8)现场电工必须严格遵守操作规程，安装规程。维修电气设备应尽量断开电源，验明三相无电，方可操作。
(9)非电工不得私自安装、维修、移动电气设备。
(10)现场电工不得随意调整开关及熔断器内的熔体规格。
(11)运行中的漏电开关发生跳闸必须查明原因排除后才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。
(12)一切用电设备必须按一机、一闸、一保护控制原则，安装施工机具严禁一闸或一保护控制多台设备。
(13)现场电工除做好规定的定期检查外，平时必须对电气设备勤巡、勤查、发现安全隐患立即消除，对上级发出的安全用电整改通知书，必须在规定期限内彻底整改。
(14)电缆穿越建筑物，构筑物、道路易受机械损伤场所，均采用埋地或架空敷设，严禁沿地面等铺设或绑扎在架子、井架上。
4.2安全用电及电力防火措施
(1)本项目的施工用电严格按照建设部《施工现场临时用电安全技术规范》（JGJ46–2005），《建筑施工安全检查标准》（JGJ59–99）和当地用电安全规范。
(2)临时用电方案变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。
(3)临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
(4)作业电工必须是持证电工，并严格遵守现场的各项安全管理规章制度。
(5)施工现场专用变压器供电
实行三相五线制供电，必须采用三相五线保护接零供电系统TN-S系统。并在线路首端（现场配电房）、中端、末端作重复接地。而接地总电阻不得大于4Ω，其中端和末端不得大于10Ω。
(6)现场电工必须严格遵守“操作规程”、“安装规程”。维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸，有人工作”的标识牌或专人看守。其分配电箱用电机具开关箱安装好后应立即做好编号标识工作。所有用电机具操作开关必须一机一闸一漏一箱安装，严禁用四芯电缆外加一条作五芯线使用，而其中的黄/绿双色线只能作机具的保护零线使用。
(7)一切用电机具运到现场后，必须由电工检验其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻应大于0.5MΩ，I类手持电动机具不小于2 MΩ，II类不小于7 MΩ。用电设备的金属外壳必须有可靠的接地保护，使用手持电动工具应使用 安全用电。
(8)运行中的漏电开关必须每天进行检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。
(9)配电箱内开关电器、控制电器、保护电器必须完好无损，可动部分灵活可靠。箱内电器接线整齐，无外露导电部分，进出线必须从箱底进出。非电缆线路应加塑料护套保护线路进出位置。线路两端严禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭衣服。大功率1000W以上灯具下方不得堆放易燃易爆物品。在施工现场配电房和主要分配电箱范围内应配备足够的电气防火器材。
(10)与施工现场相临的外电线路和设备必须采取防护措施或严密封闭。
(11)施工照明要设专用回路漏电开关，其金属外壳必须作接零保护，室内线路及灯具安装高度低于2.5m要使用36V及以下安全电压。潮湿作业场所其照明电压不得大于12V。
(12)建立健全电器防火检查制度，安全教育制度，维护、检查、测试制度，购置的设备必须符合相应的国家标准、专业标准、和安全标准。执行专人专机负责制，定期检查、维修。施工现场临时用电每周检查一次（漏电保护器每月测试一次），发现问题，及时整改。
4.3接地保护和防雷保护
（1） 接地保护
①当施工现场设有专供施工用的低压侧为380/220V中性点直接接地的变压器时，其低压侧应采用保护导体和中性导体分离接地系统(TN-S系统)(图4.1.1-1)或电源系统接地，保护导体就地接地系统(TT系统)(4.1.1-2)。但由同一电源供电的低压系统，不宜同时采用上述两种系统。
②Ⅰ类电气设备的金属外壳及与该电气设备连接的金属构架，必须采取可靠的接地保护。
注：Ⅰ类电气设备的确定应符合现行国家标准的规定。
③接零保护应符合下列规定：
a 架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线(PE线)应作重复接地，接地电阻值不应大于10Ω。
b 接引至电气设备的工作零线与保护零线必须分开。保护零线上严禁装设开关或熔断器。
c保护零线和相线的材质应相同，保护零线的最小截面应符合表上述规定。
d接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5mm2。
④ 用电设备的保护地线或保护零线应并联接地，并严禁串联接地或接零。
⑤ 当施工现场不单独装设低压侧为380/220V中性点直接接地的变压器而利用原有供电系统时，电气设备应根据原系统要求作保护接零或保护接地。
⑥保护地线或保护零线应采用焊接、压接、螺栓连接或其他可靠方法连接。严禁缠绕或钩挂。
⑦低压用电设备的保护地线可利用金属构件、钢筋混凝土构件的钢筋等自然接地体，但严禁利用输送可燃液体、可燃气体或爆炸性气体的金属管道作为保护地线。
⑧利用自然接地体作保护地线时应符合下列要求：
a 保证其全长为完好的电气通路。
b 利用串联的金属构件作保护地线时，应在金属构件之间的串接部位焊接金属连接线，其截面不得小于100mm2。
（2）防雷保护
①位于山区或多雷地区的变电所、配电所应装设独立避雷针；高压架空线路及变压器高压侧应装设避雷器或放电间隙。
②施工现场和临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。
③高度在20m以上的大钢模板，就位后应及时与建筑物的接地线连接。
4.4电力事故应急预案
（一）、应急救援领导小组
1、项目应急救援领导小组
组 长：郭云朋
副组长：阮明和、张国新、王胜、莫思胜 徐鹤 杨巍
组 员：李清春、刘伟涛、分部副经理、分部总工、各部门负责人
、各架子队队长等
2、应急救援及其他联系电话
急救电话：120 火警：119
3、项目部应急救援领导小组成员组织机构及各部门任务分工如下：
项目经理：在项目应急救援工作中全面负责，为应急救援总指挥。
项目安全总监、副经理：现场组织、指挥应急救援工作，为救援现场人力、物力。财力资源的总调度。
安质部长（安质部）：组织本部门人员监督现场抢险人员安全并提供安全技术指导及保障工作。
项目总工：组织本部门人员制定应急救援技术方案和负责现场指导、监督方案的实施运行。
物资设备部长（物资设备部）;保证所需物资、设备和供给、配备、维护和提供服务。
财务部长(财务部)：资金支持。
安全员：组织本部门人员做好内、外联络和沟通。负责在事故发生后保护现场，做好现场记录（照片、录像或绘制草图等）。在事故应急过程中组织对受伤人员的疏散，对现场员工进行思想教育，稳定队伍，必要时，负责组织队员参与救援抢险。
（二）、应急救援预案的启动条件
当有关项目在日常施工生产中突发性触电紧急安全事故（状态）时，由项目经理下达指令并运行本应急救援预案，权利挽救企业和员工生命财产安全，减少经济损失。
（三）、应急救援资源配备
1、资金的配备
由项目经理批准，项目财务本门必须配
