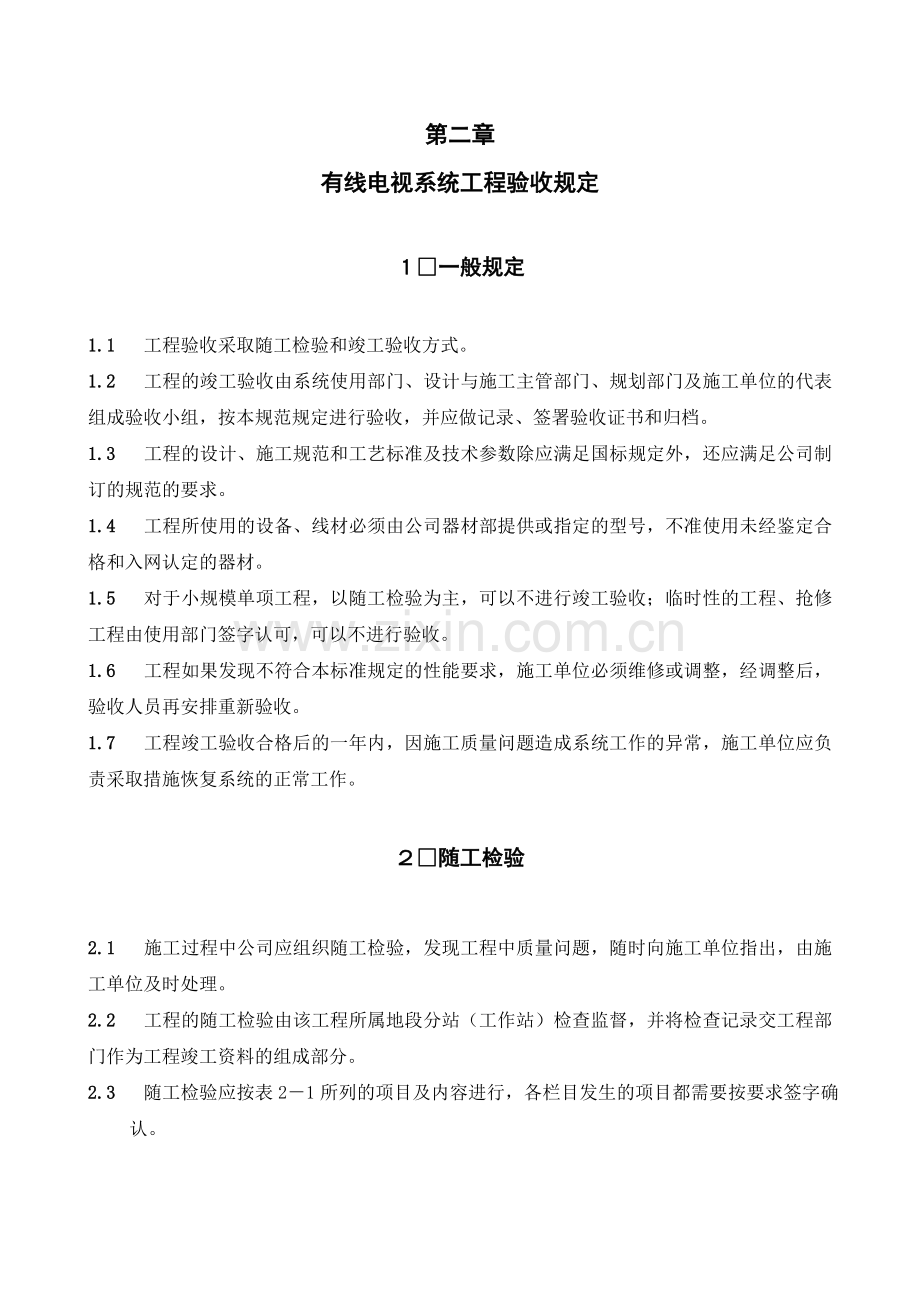

第二章
有线电视系统工程验收规定

１一般规定

1.1 工程验收采取随工检验和竣工验收方式。
1.2 工程的竣工验收由系统使用部门、设计与施工主管部门、规划部门及施工单位的代表组成验收小组，按本规范规定进行验收，并应做记录、签署验收证书和归档。
1.3 工程的设计、施工规范和工艺标准及技术参数除应满足国标规定外，还应满足公司制订的规范的要求。
1.4 工程所使用的设备、线材必须由公司器材部提供或指定的型号，不准使用未经鉴定合格和入网认定的器材。
1.5 对于小规模单项工程，以随工检验为主，可以不进行竣工验收；临时性的工程、抢修工程由使用部门签字认可，可以不进行验收。
1.6 工程如果发现不符合本标准规定的性能要求，施工单位必须维修或调整，经调整后，验收人员再安排重新验收。
1.7 工程竣工验收合格后的一年内，因施工质量问题造成系统工作的异常，施工单位应负责采取措施恢复系统的正常工作。

２随工检验

2.1 施工过程中公司应组织随工检验，发现工程中质量问题，随时向施工单位指出，由施工单位及时处理。
2.2 工程的随工检验由该工程所属地段分站（工作站）检查监督，并将检查记录交工程部门作为工程竣工资料的组成部分。
2.3 随工检验应按表2－1所列的项目及内容进行，各栏目发生的项目都需要按要求签字确认。

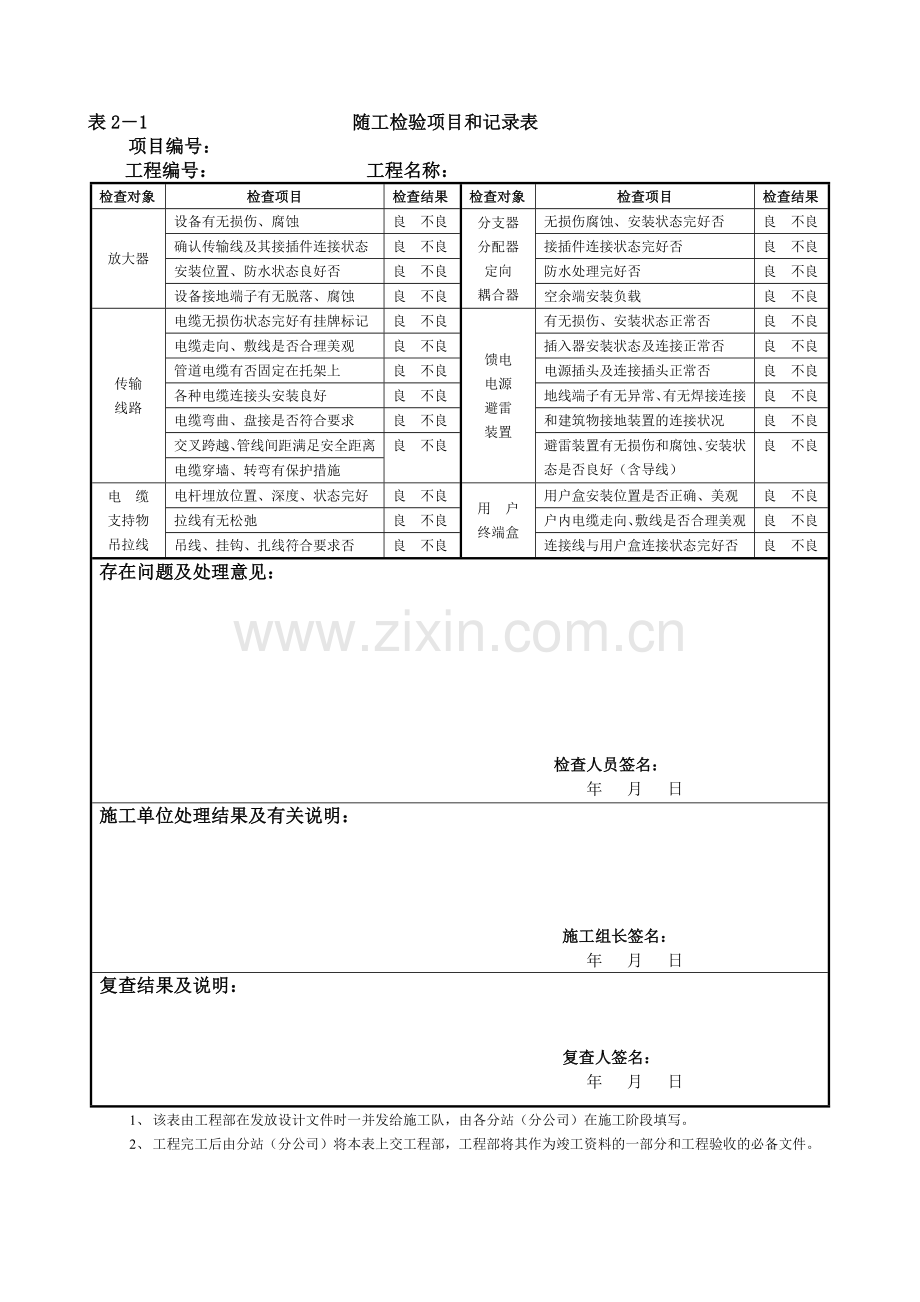

表2－1 随工检验项目和记录表
项目编号：
工程编号： 工程名称：
检查对象
检查项目
检查结果
检查对象
检查项目
检查结果
放大器
设备有无损伤、腐蚀
良 不良
分支器
分配器
定向
耦合器
无损伤腐蚀、安装状态完好否
良 不良
确认传输线及其接插件连接状态
良 不良
接插件连接状态完好否
良 不良
安装位置、防水状态良好否
良 不良
防水处理完好否
良 不良
设备接地端子有无脱落、腐蚀
良 不良
空余端安装负载
良 不良
传输
线路
电缆无损伤状态完好有挂牌标记
良 不良
馈电
电源
避雷
装置
有无损伤、安装状态正常否
良 不良
电缆走向、敷线是否合理美观
良 不良
插入器安装状态及连接正常否
良 不良
管道电缆有否固定在托架上
良 不良
电源插头及连接插头正常否
良 不良
各种电缆连接头安装良好
良 不良
地线端子有无异常、有无焊接连接
良 不良
电缆弯曲、盘接是否符合要求
良 不良
和建筑物接地装置的连接状况
良 不良
交叉跨越、管线间距满足安全距离
良 不良
避雷装置有无损伤和腐蚀、安装状态是否良好（含导线）
良 不良
电缆穿墙、转弯有保护措施
电 缆
支持物
吊拉线
电杆埋放位置、深度、状态完好
良 不良
用 户
终端盒
用户盒安装位置是否正确、美观
良 不良
拉线有无松弛
良 不良
户内电缆走向、敷线是否合理美观
良 不良
吊线、挂钩、扎线符合要求否
良 不良
连接线与用户盒连接状态完好否
良 不良
存在问题及处理意见：

检查人员签名：
年 月 日
施工单位处理结果及有关说明：

施工组长签名：
年 月 日
复查结果及说明：

复查人签名：
年 月 日
1、 该表由工程部在发放设计文件时一并发给施工队，由各分站（分公司）在施工阶段填写。
2、 工程完工后由分站（分公司）将本表上交工程部，工程部将其作为竣工资料的一部分和工程验收的必备文件。

3竣工验收

3.1 工程竣工验收主要包括下列三方面内容：竣工资料、系统质量的测试、系统工程的施工质量。

3.2 竣工资料
3.2.1 有线电视工程在工程竣工后1个月内,应由施工单位负责编制竣工技术资料一式三份，同时需提供竣工资料的电子文档，交施工主管部门审查，审核通过后移交传输部，由传输部安排在一个月内进行工程验收。
3.2.2 竣工资料应包括下列内容：
(1)竣工图纸；
(2)随工检查项目和记录表；
(3)器材清单；
(4)工程结算表；
(5)工程验收证书；
(6)竣工测试记录(发生填写)；
(7)其它资料：设计变更通知单(发生填写)，重大工程质量事故报告单(发生填写)，余料移交清单(发生填写)。
3.2.3 验收时验收人员需对照现场实际情况对竣工资料中工程结算表的工程量进行核定。

3.3 验收测试点
3.3.1 验收测试点为验收时对系统主观评价和客观测试时的测试点。验收测试点应是典型的系统输出口或其等效终端。作为等效终端其信号必须和正常的系统输出口信号在电气性能上应该等同，只是为了适应特定的测试系统时，其信号电平可以较高一些。
3.3.2 验收测试点的选取原则
(1)进行验收的测试点应选择噪声、互调失真、交调失真、交流声调制及干扰影响最大的点或有代表性的点；
(2)含有放大器的工程，需选取放大器的测试口作为验收测试点的组成。
3.3.3 测试点数量的确定
(1)由光节点至用户端统一设计、施工，整体移交的工程按GY/T 106—1999第10、3、2条选6～10个测试点；
(2)其他含有放大器的工程，被测的放大器不低于放大器总数的30％（数量≤3时，至少测试1台）；
(3)用户测试点数量，按每50户至少一个用户测试点来选取。

3.4 客观测试
3.4.1 下行传输通道客观测试的项目（见表）。
表3-2 测试项目
项目名称
测试频道
指标
图像和调频广播载波电平（dB）
所有频道
任意频道间电平≤10；≤8（任意60MHz内）
相邻频道间电平差≤3
载噪比（dB）
3个
≥43
载波复合三次差拍比(dB)
3个
≥54
载波复合二次差拍比(dB)
3个
≥54
载波交流声调制比(%)
1个
≤3

3.4.2 由光节点至用户端统一设计、施工，整体移交的工程需要测试所有测试项目。
3.4.3 有线电视网络的割接、迁移、扩建等单项工程一般以测试图像和调频广播载波电平为主，根据需要选测其他项目。
3.4.4 对图像和调频广播载波电平项目的测试，通过分析测量的数据以辅助判断工程施工质量，显示有质量问题的需记录测试结果，推荐使用具有自动扫频测试功能的场强仪提高测试效率（如860DSP）。
3.4.5 线路含有放大器的单项工程需要测量60V供电电压。

3.5 工程施工质量
3.5.1 抽查比例：
(1)架空电缆抽查的长度应不少于全长的10%；
(2)管道电缆抽查的管井应不少于1个；
(3)放大器抽查的数量不低于放大器总数的30%；
(4)由楼放至用户端口链路抽查的数量不低于用户数的5%；
(5)用户工程500户及以内拆卸检查一个－7接头，500户以上拆卸检查两个－7接头。
3.5.2 隐蔽工程经随工检验一般不再重验，其余项目应按表3-3所列的项目及内容进行检查验收。

表3-3 验收检查项目内容表
序号
检查项目
检查要求
1
前端
1、 设备及部件安装地点正确；
2、 连接正确、美观、整齐；
3、 进出电缆符合设计要求，有标记。
2
传输设备
1、 符合安装设计要求；
2、 各连接点正确、牢固、防水；
3、 空余端正确处理，外壳接地；
4、 进出电缆符合设计要求，有挂牌或标记。
3
用户设备
1、 布线整齐、美观、牢固；
2、 输出口用户盒安装位置正确、安装平整。
4
电缆及接插件
1、 电缆走向、布线和敷设合理、美观；
2、 电缆弯曲、盘接符合要求；
3、 电缆离地高度及与其他管线间距符合要求；
4、 电缆穿墙、转弯、交叉跨越有保护措施；
5、 管道电缆在管井内需固定在托架上；
6、 架设、敷设的安装附件选用符合要求；
7、 接插件牢固、防水防腐蚀；
8、 各类电缆连接头安装规范、牢固、防水防腐蚀。
5
供电器、电源线
符合设计、施工要求。

3.5.3 工艺检查方法
(1) 由楼放至用户端口链路的检查，一是目测检查，对照施工规范查看电缆及分支分配器的敷设安装情况；二是手动检查，对链路的接头抽查，用手进行适度拔拉，看接头压接是否牢固及是否有预留屏蔽线，并将接头旋下，看电缆铜芯长度预留是否足够；
(2) 对要分解拆卸检查的－7接头，首先检查接头的压接情况并查看中心铜针是否突出F头的接口平面，拆开后检查屏蔽线预留情况、中心铜针和铜芯压接是否牢固、铜芯预留长度是否适当；
(3) 其他项目的检查，采取目测检查的方法为主，根据需检查项目对照施工规范逐条检查。

4 不合格处理

4.1 在验收中发现不符合本标准规定的，对影响系统质量且结果有偶然性的，则应扩大抽查比例，但不宜超过本标准的抽查比例的两倍。
4.2 对抽查中个别存在的问题，应要求施工单位限期予以整改；对抽查中普遍存在的问题或抽检不合格占抽查比例的30%及以上，则应责令施工单位一个月内全部重新检查整改，重新安排验收。
4.3 对于下列情况也需要重新验收：
(1) 放大器测试结果显示存在施工质量问题的；
(2) 管道电缆没有固定在固定托架上的；
(3)拆卸检查的－7接头不符合施工规范存在施工质量问题的。
4.4 验收不合格的结算：
验收不合格需重新验收的，重验通过后，结算扣减施工费的10％。

5竣工验收评分

5.1 验收小组各成员将根据验收情况对每项工程各分项进行评分，总分作为该项工程验收得分，此分数将作为各施工单位施工质量情况的反映。
计分公式为：
总分数＝（竣工资料得分＋客观测试得分＋施工工艺质量得分）×随工检验整改系数
其中随工检验整改系数根据施工过程随工检验是否合格整改取不同值，合格取值1；不合格有整改取值0.8。

5.2 每项工程验收满分为10分，各项内容所占分数如下：
验收项目
所占分数
竣工资料
2
客观测试
2
施工工艺质量
6
5.3 评分应符合下列规定：
验收项目
验收评价
得分
竣工资料
竣工资料基本完善，无错漏
2
资料有不影响判断的错漏
1.5
图纸或器材资料有错漏
1
图纸和器材资料都有错漏
0.5
客观测试
测试结果合格
2
测试结果属于调试问题
1
测试结果反映施工质量有问题
0
施工工艺质量
施工工艺质量未发现问题
6
有个别不影响信号质量或安全问题
5
有多个不影响信号质量或安全问题
4
有个别影响信号质量或安全问题
3
有多个影响信号质量或安全问题
2
普遍存在影响信号质量或安全问题
1

6 验收报告

6.1 验收后验收小组应填写书面验收报告，验收报告的主要内容见表6－1。
表6－1
工程名称

建设单位名称

施工单位名称

所属分站

验收日期

施工单位送审工程造价

审定工程造价

客观测试
工艺质量
竣工资料
评分

总分

验收人员（代表）签字：

验
收
结
论
及
工
程
评
价

施工单位意见

签名盖章
年 月 日
使用部门意见

签名盖章
年 月 日
设计施工主管部门意见

签名盖章
年 月 日

附录：验收快速指引
工程类别
验收内容
不合格处理
竣工资料
客观测试
施工工艺质量
含有放大器的主支干工程
1、是否满足规定3.2.2内容；
2、资料内容是否详实，与实际是否相符？（包括工程量的核定）

1、 测试点选择：
(1) 放大器测试口
(2) 线路上某些重要点
2、 测试点数量：
被测试的放大器不低于总数的30%
3、 测试内容：
(1) 电平及频响
(2) 放大器60V电压
1、 抽查比例
(1) 架空电缆不少于总长的10%
(2) 管井不少于1个
(3) 放大器不少于总数的30%
2、 检查内容
按规定3.5.2
1、 对抽查中个别存在的问题，应要求施工单位予以整改；
2、 对抽查中普遍存在的问题或抽检不合格占抽查比例的30%及以上，则应责令施工单位全部重新检查整改，重新安排验收。
3、 对于下列情况也需要重新验收：
(1) 放大器测试结果显示存在施工质量问题的；
(2) 管道电缆没有固定在固定托架上的；
(3) 拆卸检查的－7接头不符合施工规范存在施工质量问题的。
4、 验收不合格的结算：
验收不合格需重新验收的，重验通过后，结算扣减施工费的10%。

较大规模的不含有放大器的主支干工程
同上
1、测试点选择：
线路上某些重要点
2、测试点数量：
按实际情况选定
3、测试内容：
电平及频响
1、抽查比例
(1) 架空电缆不少于总长的10%
(2) 管井不少于1个
2、检查内容
按规定3.5.2
小规模不含放大器的主支干工程
抢修工程
临时性工程
同上
略
以随工检验和使用部门签字认可为主（规定1.5）
用户工程
同上
1、测试点选择：
(1)楼放测试口
(2)用户端口或等效端口
2、测试点数量：
(1)被测试的楼放不低于总数的30%
(2)用户每50户抽测一户
3、测试内容：
电平及频响
1、抽查比例
(1)楼放不少于总数的30%
(2)楼放至用户端口链路不少于用户数的5%
(3) 500户及以内拆卸检查一个－7接头，500户以上拆卸检查两个－7接头
2、检查内容
按规定3.5.2
3、检查细则：按规定3.5.3
