2022-2023 学年广东省广州市天河中学九年级（上）期末物理试卷
一、单选题：（每题 3 分）
1．（3 分）如图所示，粒子 a 由粒子b 、c 构成，各粒子的带电情况如下表，则 a 是( )
粒子
带电情况
a
带正电
b
带正电
c
不带电

A．原子核 B．原子 C．质子 D．电子
2．（3 分）如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出，充电宝丙正在为手机充电，则此时( )
A．只有甲在输出电能 B．只有乙在输出电能
C．只有丙在输出电能 D．甲、乙、丙都在输出电能
3．（3 分）钟老师将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。下列说法正确的是( )

A．摩擦创造了电荷使两气球带了电B．摩擦使气球分子发生转移而带电C．两气球因带了同种电荷而互相排斥D．两气球因带了异种电荷而互相吸引
4．（3 分）两个物块如图，甲、乙接触，甲传递热量给乙，则( )
A．甲的温度一定高B．甲的内能一定大
C．乙的内能增加时，其温度一定上升
D． 0° C 的固态乙没有内能

第 9页（共 12页）

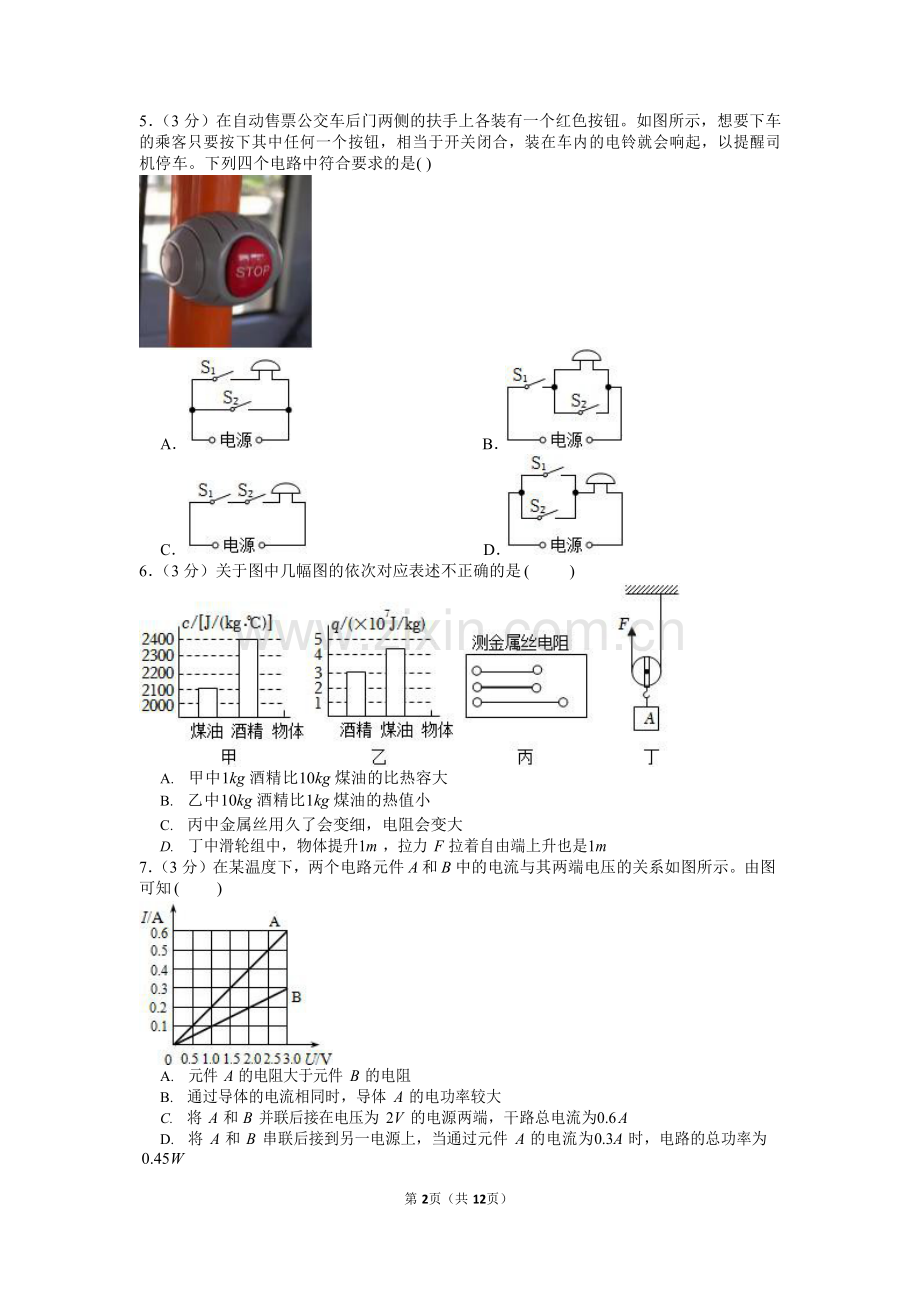

5．（3 分）在自动售票公交车后门两侧的扶手上各装有一个红色按钮。如图所示，想要下车的乘客只要按下其中任何一个按钮，相当于开关闭合，装在车内的电铃就会响起，以提醒司 机停车。下列四个电路中符合要求的是( )
A． B．
C． D．
6．（3 分）关于图中几幅图的依次对应表述不正确的是( )
A. 甲中1kg 酒精比10kg 煤油的比热容大
B. 乙中10kg 酒精比1kg 煤油的热值小
C. 丙中金属丝用久了会变细，电阻会变大
D. 丁中滑轮组中，物体提升1m ，拉力 F 拉着自由端上升也是1m
7．（3 分）在某温度下，两个电路元件 A 和 B 中的电流与其两端电压的关系如图所示。由图可知( )
A. 元件 A 的电阻大于元件 B 的电阻
B. 通过导体的电流相同时，导体 A 的电功率较大
C. 将 A 和 B 并联后接在电压为 2V 的电源两端，干路总电流为0.6 A
D. 将 A 和 B 串联后接到另一电源上，当通过元件 A 的电流为0.3A 时，电路的总功率为
0.45W

8．（3 分）如图所示，在塑料瓶内装入少量的液态乙醚，待乙醚充满整个塑料瓶后，启动电子打火器，活塞瞬间飞出，下列说法正确的是( )
A. 活塞飞出是机械能转化为内能
B. 活塞瞬间飞出时，乙醚的内能减小了
C. 活塞瞬间飞出时，乙醚分子运动速度变快了D．此过程相当于热机的压缩冲程
9．（3 分）如图为某款测温仪的原理图，R 是热敏电阻，用于靠近人体测温，R0 为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大。关于此测温仪，下列分析正确的是( )

A. R 的阻值随着被测者体温升高而变大
B. 被测者体温越高， R0 的电功率越大
C. R 两端电压不随被测者体温的变化而变化
D. 被测者体温越高， R 的电功率越小
10．（3 分）小明按图 1 所示的电路图连接电路进行实验，开关 S1 闭合，开关 S2 断开时，电压表和电流表的示数如图 2 所示，当开关 S2 闭合后，电压表和电流表的示数如图 3 所示， 相比于开关 S2 闭合之前， S2 闭合后定值电阻 R 两端的电压U 和电流 I 变化，判断正确的是

A．U 变大， I 变大 B．U 变大、 I 变小 C．U 不变， I 变小 D．U 不变， I 不变

二、主观题（共 60 分）：
11．（3 分）在方框里画出如图实物电路的电路图。

12．（3 分）定值电阻 R1 和 R2 分别如图甲、乙连接，定值电阻 R1 和 R2 两端电流与电压的图像

如丙所示，则① I4 = A ；② I1
I2 ， U 4
U 2 （填“ > ”“ < ”或“ = ” ) 。

13．（6 分）我国民俗活动丰富多彩，在立夏时节，有的地方会给孩子称体重（如图1) ，冀求孩子健康成长，俗称“立夏秤人”。如图 2，调整秤砣的位置，使杆秤处于水平平衡状态（忽略绳重和杆重）。

（1） 以O 点为支点，在图 2 中画出绳子对杆秤 A 点的拉力 FA 及 FA 的力臂lA ；
（2） 由图 2，孩子及秤钩和所坐篮子的总质量 （填“大于”“等于”或“小于” ) 秤砣的质量。若换称下一个体重较重的孩子，秤砣和篮子等都不变，仍在 O 点提起杆秤，调到水平平衡后秤砣的悬挂点应在 （填“ B 点左边”“ B 点”或“ B 点右边” ) 。

14．（4 分）如图所示的是小亮家的电能表，其示数为 kW × h 。每消耗1kW × h 电能，电能表的指示灯闪烁 800 次，小亮关闭家中其它用电器，让家中的电饭锅单独工作，观察到电饭锅工作10min 指示灯闪烁 80 次，则电饭锅实际电功率为 。

15．（6 分）如图所示，小明分别使用甲、乙图中两种不同的机械将同一物体 M 匀速提升同样高度。测得两次拉力 F甲 、 F乙 和物体 M 所受的重力G 如表所示。
（1） 从表中数据可知：乙机械是 （填“省力”“费力”或“不省力也不费力” ) ，甲机械所做的有用功 （填“大于”“等于”或“小于” ) 乙机械所做的有用功；
（2） 甲提升物体 M 时的机械效率是 。
F甲
F乙
GM
10N
5N
8N

16．（15 分）母亲节到了，小宁为妈妈买了一个电热足浴盆如图，它的内部由加热系统和按摩系统两部分组成，加热系统正常工作时的电压为 220V ，电功率500W ，求：
（1） 加热系统正常工作10min 消耗的电能是多少？正常工作时发热电阻的阻值是多少？
（2） 小宁帮妈妈泡脚时，向足浴盆中加入5kg 初温为20° C 的水，加热系统正常工作10min 将水加热到30° C ，此加热过程中水吸收的热量是多少？水的比热容 c = 4.2 ´103 J / (kg ×° C) ，此时加热系统的加热效率是多少？

17．（6 分）如图所示，两个烧杯中分别装有甲、乙两种液体(m甲 > m乙) 。用两个规格相同的加热器连入电路加热，该过程中忽略液体蒸发且加热器产生的热量全部被液体吸收，得到温 度与加热时间的图线。

①甲液体第 1 分钟内能 （选填“大于”“等于”或“小于” ) 第 2 分钟内能；甲液体内能的改变是通过 方式实现的。
②两种液体的比热容 c甲 c乙 （选填“ > ”“ < ”或“ = ” ) ，你判断的依据是 。
18．（9 分）小斐连接了如图所示的电路。
（1） 闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，电流表示数为零．已知只 可能是灯或滑动变阻器出故障，该电路出现的故障可能是灯泡 或者滑动变阻器 （两空均选填“被短接”“断路” ) 。为进一步确定故障，她将一个电压表正确并联在灯泡两端，判断如下： 。
（2） 排除故障后她在滑动变阻器两端并联一个电压表，电路图如图甲所示，在图乙连接对 应的实物图（要求滑片向左滑时，滑动变阻器接入电路的电阻值变大）。

（3） 闭合开关后，灯泡还是没有发光，电流表、电压表示数如图丙所示。此时电流表示数 为 A ，电压表示数为 V ，通电 10 秒，滑动变阻器发热 J 。

19．（8 分）小明乘坐汽车沿盘山公路上山。对此小明猜想：“沿斜面匀速直线向上拉小车，如果小车越重，斜面的机械效率就越高”。请设计实验验证其猜想。

（1） 实验目的： 。
（2） 除图所示的器材以外，还需要的实验器材有 ；
（3） 写出实验步骤（可用画图或文字表述）和判断相应的猜想是否正确的依据。

2022-2023 学年广东省广州市天河中学九年级（上）期末物理试卷
参考答案与试题解析
一、单选题：（每题 3 分）
1. 【解答】解：原子是由带正电的原子核和带负电的核外电子构成的，原子核又是由带正电 的质子和不带电的中子构成的，根据图示可知 a 是原子核，b 是质子，c 是中子，故 A 正确， BCD 错误。
故选： A 。
2. 【解答】解：根据题意可知，充电宝甲正在主机内被充电，因此充电宝相当于用电器， 即充电宝甲正在消耗电能，并将电能以化学能的形式储存起来；
充电宝乙已被取出，则充电宝乙既不是用电器也不是电源；
充电宝丙正在为手机充电，则充电宝丙相当于电源，将电能转化为了其它形式能，即充电宝 丙正在输出电能。
故选： C 。
3. 【解答】解：
AB 、摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故 AB 错误；
CD 、两只相同的气球在头发上摩擦后，两只相同的气球带的是同种电荷，所以一只气球可以在另一只气球上方“跳舞”，由于同种电荷相互排斥，故C 正确、 D 错误。
故选： C 。
4. 【解答】解： A 、热传递发生的条件是要有温度差，甲、乙接触，甲传递热量给乙， 说明甲的温度一定比乙高，故 A 正确；
B 、内能的大小与温度、质量、状态等因素有关，只根据温度无法判定内能的大小，故错误；
C 、乙物体内能增加时，它的温度不一定升高，例如晶体的熔化过程中，晶体吸收热量， 内能变大，温度不变，故C 错误；
D 、任何物体在任何温度下都有内能，故 D 错误。故选： A 。
5. 【解答】解：由题意可知，按下任何一个下车按钮时电铃都会发声，说明两个开关并联，共同控制电铃。
A ．开关 S1 与电铃串联后与开关 S2 并联，当开关 S2 闭合后，会形成电源短路，故 A 不符合题意；
B ．开关 S1 为总开关，开关 S2 与电铃并联，因此只闭合开关 S2 时，电铃不响，两开关都闭
合时电源短路，故 B 不符合题意；
C ．两个开关串联，即两个开关必须同时闭合电铃才能发声，故C 不符合题意；
D ．两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都能发声，故 D 符合题意。
故选： D 。
6. 【解答】解： A 、由图可知，酒精的比热容小于煤油的比热容，故 A 错误；
B 、由图可知，煤油的热值比酒精的热值大，热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量等因素无关，因此10kg 酒精比1kg 煤油的热值小，故 B 错误；
C 、电阻是导体的一种性质，在其它条件相同时，横截面积越小，电阻越大，因此金属丝用久了会变细，则其电阻就会变大，故C 正确；
D 、丁中滑轮的滑轮为动滑轮，使用动滑轮要费一倍的距离，物体提升1m ，拉力 F 拉着自由端上升 2m ，故 D 错误。
故选： C 。
7. 【解答】解：（1）把 A 、 B 两个元件并联接在 2V 的电源上时，因并联电路中各支路两端的电压相等，
所以，两电阻两端的电压均为 2V ，

由图象可知，通过两电阻的电流分别为 I A = 0.4 A ， IB = 0.2 A ，
由 I = U 可得，两电阻的阻值分别为：
R

A
R = U IA
= 2V
0.4A
= 5W ， RB =
U
I
B
= 2V
0.2A
= 10W ，

则 RA < RB ，故 A 错误；
因并联电路中干路电流等于各支路电流之和， 所以，干路电流：
I = IA + IB = 0.4 A + 0.2 A = 0.6 A ，故C 正确；
（2）因串联电路中各处的电流相等，把 A 、B 两个元件串联接入电路， A 中的电流等于 B

中的电流， R
< R ，由 P = I 2R 可知 P < P ，故 B 错误；

A B A B
串联串联总电阻等于各分电阻之和，当通过元件 A 的电流为 0.3A 时，电路的总功率为：
P = I 2 (R + R ) = (0.3A)2 ´ (5W + 10W) = 1.35W ，故 D 错误。
A B
故选： C 。
8. 【解答】解： AB 、启动电子打火器，气体膨胀，对活塞做功，将内能转化为机械能， 内能减小，故 A 错误， B 正确；
C 、活塞瞬间飞出时，气体内能减小，乙醚分子运动速度变慢了，故C 错误；
D 、热机的做功冲程中将内能转化为机械能，所以此过程相当于热机的做功冲程，故 D 错误。
故选： B 。
9. 【解答】解：由电路图可知，闭合开关后，定值电阻 R0 与热敏电阻 R 并联，电流表测 R 支路的电流。
由题意可知，当被测温者体温较高时，电流表示数变大，即通过 R 的电流变大，因并联电
路中各支路两端的电压相等，且电源电压不变，所以，由 R = U 可知， R 的阻值变小，即 R
I
的阻值随着被测者体温升高而变小； 由 P = UI 可知， R 的电功率越大；
因并联电路中各支路独立工作、互不影响，所以，被测者温度越高时， R0 两端电压不变， 通过 R0 的电流不变，根据 P = UI 可知， R0 的功率不变；
综上所述， C 正确。
故选： C 。
10. 【解答】解：
开关 S1 闭合，开关 S2 断开时，电流表、电阻、灯泡串联接入电路，电压表测量电阻和灯泡两端的总电压；电流表测量电路中的电流；
当开关 S2 闭合后，对灯泡短路，电路中只有电阻 R 连入，电压表测量电阻两端的电压；电
流表测量电路中的电流；
由图 2 可知电流表示数为 0.1A ，即开关 S2 闭合之前电路中的电流为 I前 = 0.1A ； 由图 3 可知电流表示数为 0.3A ，即开关 S2 闭合之后电路中的电流为 I后 = 0.3A ； 则 I前 < I后 ，由此可知： S2 闭合后电路中电流 I 变大；
由于定值电阻 R 两端的电压U = IR ，电流变大，则 R 两端的电压U 变大。
故选： A 。
二、主观题（共 60 分）：
11. 【解答】解：由实物图知，灯泡 L2 、开关 S 、灯泡 L1 依次连接在电源两极上，即两灯串联，电路图如图所示：

。
12. 【解答】解：
由电路图甲可知，定值电阻 R1 和 R2 串联；由图乙可知，定值电阻 R1 和 R2 并联； 由图丙可知，当U01 = 5V ， I01 = 5A ，当U02 = 2.5V 时， I02 = 5A ，

第 12页（共 12页）

由 I = U 可得：定值电阻 R 和 R 的阻值分别为：R

= U01 = 5V = 1W ，R

= U02 = 2.5V = 0.5W ；

R 1 2
1 2
01 02

I
5A
I
5A
因 串 联 电 路 的 总 电 阻 等 于 各 分 电 阻 之 和 ， 所 以 串 联 电 路 中 的 电 流 ：

I = I
= U = U = 4V

= 8 A ，

1 2 R R + R 1W + 0.5W 3
总 1 2

则 R2 两端的电压： U
2 = I2 R2
= 8 A ´ 0.5W = 4 V ，
3 3

因并联电路中各支路两端电压相等，所以U4 = 4V ，显然U4 > U2 ；

电流 I4 的值： I4
= U4 =
R2
4V
0.5W
= 8A 。

故答案为：①8；② = ； > 。
13. 【解答】解：（1）悬挂篮子的绳子对杆秤 A 点有竖直向下的拉力，从支点O 到拉力 FA 的作用线的距离为 FA 的力臂lA ，如图：

；
（2）作用在杠杆 A 点的力等于孩子及秤钩和所坐篮子的总重力，作用在杠杆 B 点的力等于秤砣的重力，因为OA < OB ，根据杠杆平衡条件可知孩子及秤钩和所坐篮子的总重力大于秤砣的重力，根据G = mg 可知孩子及秤钩和所坐篮子的总质量大于秤砣的质量；
若换称下一个体重较重的孩子，秤砣和篮子等都不变，则作用在杠杆 A 点的力变大，动力臂不变，作用在杠杆 B 点的力不变，根据杠杆平衡条件可知阻力臂会变大，所以调到水平平衡后秤砣的悬挂点应在 B 点右边。
故答案为：（1）见上图；（2）大于； B 点右边。
14. 【解答】解：（1）电能表的示数为 4029.3kW × h ；
（2）“ 800imp / (kW × h) ”表示，电路每消耗1kW × h 电能，电能表的指示灯闪烁 800 次，

指示灯闪烁 80 次，电饭锅消耗电能： W =
80 kW × h = 0.1kW × h 。
800

则电饭锅实际电功率为： P = W = 0.1kW × h = 0.6kW = 600W 。

t

故答案为：4029.3； 600W 。
10 h
60

15. 【解答】解：（1）由表格数据可知： F乙 < GM ，则乙机械省力；
使用甲、乙图中两种不同的机械将同一物体 M 匀速提升同样高度时，由W有 = GM h 可知，甲机械所做的有用功等于乙机械所做的有用功；
（2）图甲中，动滑轮绳子的有效股数 n = 2 ，

则 甲 提 升 物 体 M 时 的 机 械 效 率 ：

h = W有 ´100% = GM h ´100% = GM h

´100% = GM
´100% = 8N
´100% = 40% 。

甲 W F s F ´ nh nF
2 ´10N

总 甲 甲 甲
故答案为：（1）省力；等于；（2） 40% 。
16. 【解答】解：（1）由 P = W 可得，加热系统正常工作10min 消耗的电能：
t
W = Pt = 500W ´10 ´ 60s = 3´105J ；
U
2
由 P = UI = 可得，正常工作时发热电阻的阻值：
R
U 2 (220V )2
R = = = 96.8W ；
P 500W
（2）此加热过程中水吸收的热量：
Q吸 = cm(t - t ) = 4.2 ´10 J / (kg × C})´ 5kg ´(30 C} - 20 C}) = 2.1´10 J ，
2 1
3 o o o 5
此时加热系统的加热效率：

h= Q吸
W
2.1´105 J
´100% = ´100% = 70% 。
3´105 J

答：（1）加热系统正常工作10min 消耗的电能是 3 ´105 J ，正常工作时发热电阻的阻值是
96.8W ；
（2）此加热过程中水吸收的热量是 2.1´105 J ，此时加热系统的加热效率是70% 。
17. 【解答】解：（1）由图可知，物体从第 1 分钟到第 2 分钟，一直吸收热量，温度升高，
内能变大，因此甲液体第 1 分钟的内能小于第 2 分钟的内能；甲液体通过吸收电热器放出的热量增加内能，因此是通过热传递的方式实现的；
（2）由题知用规格相同的加热器加热时，加热相同时间，吸收的热量相同，由图可知当甲、 乙均加热 2min 时（吸收的热量相同），甲的温度变化的多，又已知 m甲 > m乙 ，由Q = cm △ t 可知，甲的比热容较小，即 c甲 < c乙 ；判断的依据是：由Q = cm △ t 可知，吸收热量相同时， 质量大的物质温度升高得多，其比热容一定小。
故答案为：（1）小于；热传递；（2） < ；由Q = cm △ t 可知，吸收热量相同时，质量大的物
质温度升高得多，其比热容一定小。
18. 【解答】解：（1）闭合开关，灯泡和滑动变阻器串联接入电路，无论怎么移动滑动变阻器的滑片，灯都不亮，电流表示数为零．说明电路断路，已知只可能是灯或滑动变阻器出 故障，该电路出现的故障可能是灯泡断路或者滑动变阻器断路，为进一步确定故障，她将一 个电压表正确并联在灯泡两端，若电压表有示数，则电压表串联接入电路，电路故障为灯泡 断路，若电压表无示数，则为滑动变阻器断路；
（2） 电流表串联接入电路，电压表与滑动变阻器并联，两表都需从正极接入，从负极接出， 滑动变阻器应一上一下接入电路，要求滑片向左滑时，滑动变阻器接入电路的电阻值变大， 如图：

；
（3） 电流表接入电路的量程为0 ~ 0.6 A ，每一小格表示0.02 A ，故电流表示数为0.04 A ，电

压表接入电路的量程为0 ~ 3V ，每一小格表示0.1V ，故电压表示数为 2.5V ， 通电10s ，滑动变阻器发热消耗的电能为： W = UIt = 2.5V ´ 0.04 A ´10s = 1J 。
故答案为：（1）断路；断路；若电压表有示数，则电路故障为灯泡断路，若电压表无示数，则为滑动变阻器断路；（2）如上图；（3）0.04；2.5；1。
19. 【解答】解：（1）实验目的：探究斜面机械效率与小车重力的关系；
（2） 探究斜面机械效率与小车重力的关系，那么在实验中所需的器材除了图示的之外，小 车移动的距离可用刻度尺测量，力的测量用弹簧测力计；
（3） 在实验中，其操作步骤如下：
①将木板斜放在木块上，形成一个斜面，用刻度尺测量木块的高度 h 和木板的长度 s ，用弹簧测力计测出小车的重力G ，再用弹簧测力计沿平行于斜面方向匀速将小车从木板底部拉到木板顶部，记下测力计此时的示数 F ，记录数据；
②保持斜面的倾角不变，多次改变小车的重力，重复步骤①；
比较记录的数据，由h= W有用 = Gh 验证小明的猜想是否正确。
W总 Fs
故答案为：（1）探究斜面机械效率与小车重力的关系；
（2） 刻度尺；弹簧测力计；
（3） 实验步骤：①将木板斜放在木块上，形成一个斜面，用刻度尺测量木块的高度 h 和木板的长度 s ，用弹簧测力计测出小车的重力G ，再用弹簧测力计沿平行于斜面方向匀速将小车从木板底部拉到木板顶部，记下测力计此时的示数 F ，记录数据；②保持斜面的倾角不变，多次改变小车的重力，重复步骤①；
猜想依据：h= Gh 。
Fs
