2022-2023 学年广东省广州市海珠区九年级（上）期末物理试卷
一、选择题：本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目要求。
1．（3 分）如图所示，将温度为 25° C 的物体夹在 A 、 B 之间，闭合开关，灯泡可发光。以下选项中的物体最符合题意的是( )

A．铁钉 B．橡皮 C．塑料尺 D．玻璃棒
2．（3 分）如图所示是铍原子（元素符号为 Be) 的结构示意图。从空间尺度的角度判断，以下微观粒子中尺度最大的是( )

A．中子 B．原子 C．电子 D．原子核
3．（3 分）在番茄上相隔一定距离分别插入甲、乙两片不同的金属片，即番茄电池。将甲片、乙片与已调零的电压表相连，如图所示。下列说法错 误的是( )
A. 甲片是番茄电池的正极
B. 番茄电池将化学能转化为电能
C. 电压表直接接在番茄电池上，一定会损坏电压表
D. 当番茄电池、导线、小灯泡形成通路后，电流将从甲片流出
4．（3 分）如图所示，小梁坐在跷跷板右边的中间处，一块大石头放在跷跷板的最左端，此时跷跷板在空中某处静止不动（板的质量忽略不计）。 把跷跷板看作为一个杠杆，以下说法正确的是( )
A. 石头离地面更近，故石头的质量比小梁的大
B. 小梁对跷跷板的压力是杠杆的动力，石头的重力是杠杆的阻力C．跷跷板在动力和阻力的作用下在空中静止不动，杠杆平衡
D．图中的 S 点到跷跷板支点O 的距离为这个杠杆的一个力臂5．（3 分）下列说法正确的是( )
A. 物体具有的热量随温度的升高而变多
B. 只要物体吸热，物体的温度就一定会升高
C. 两物体相比，分子动能越大的物体，其内能越大D．扩散现象中，分子可以从低温物体运动到高温物体

第 10页（共 10页）

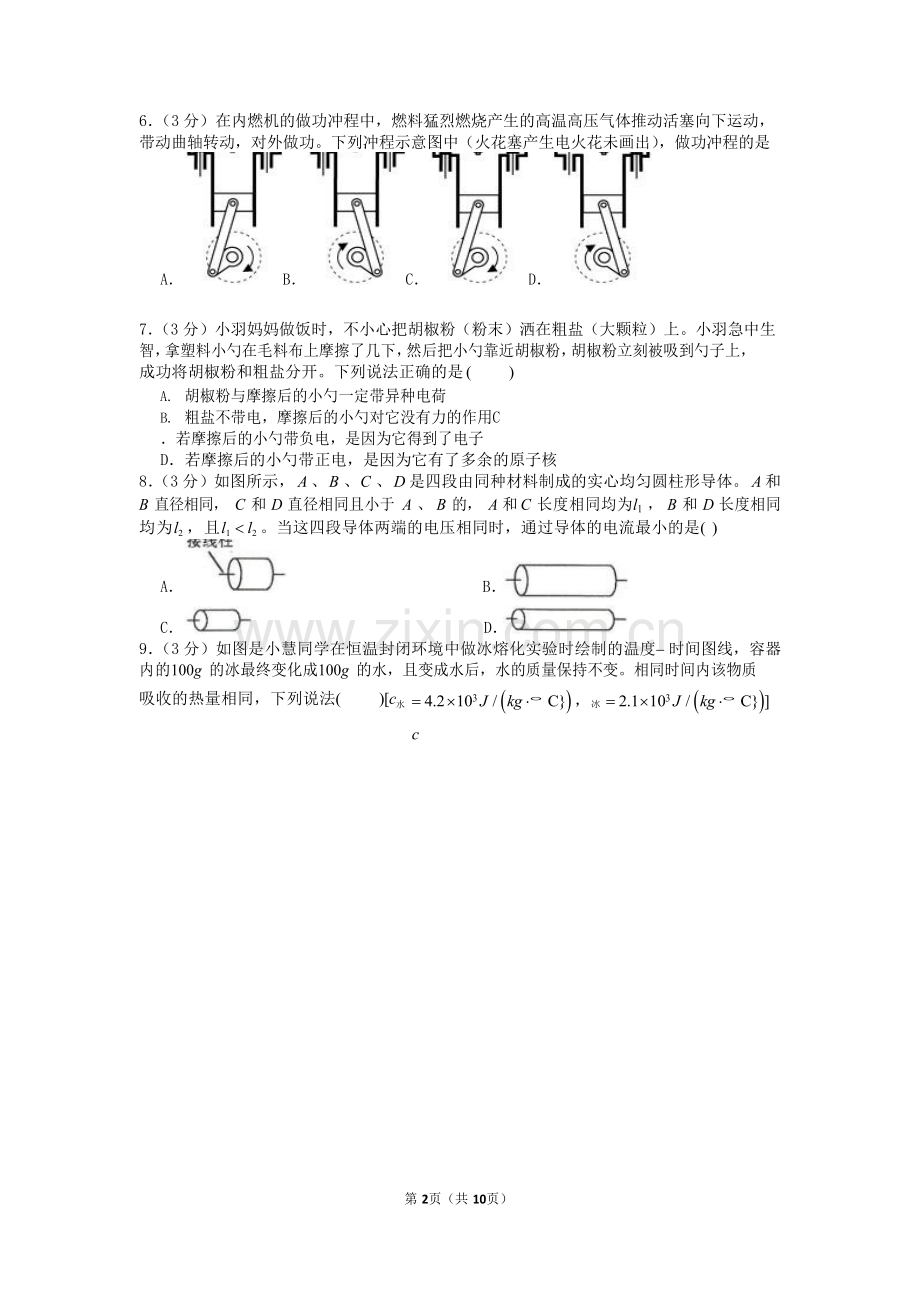

6．（3 分）在内燃机的做功冲程中，燃料猛烈燃烧产生的高温高压气体推动活塞向下运动，带动曲轴转动，对外做功。下列冲程示意图中（火花塞产生电火花未画出），做功冲程的是
A． B． C． D．
7．（3 分）小羽妈妈做饭时，不小心把胡椒粉（粉末）洒在粗盐（大颗粒）上。小羽急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上， 成功将胡椒粉和粗盐分开。下列说法正确的是( )
A. 胡椒粉与摩擦后的小勺一定带异种电荷
B. 粗盐不带电，摩擦后的小勺对它没有力的作用C．若摩擦后的小勺带负电，是因为它得到了电子
D．若摩擦后的小勺带正电，是因为它有了多余的原子核
8．（3 分）如图所示， A 、B 、C 、D 是四段由同种材料制成的实心均匀圆柱形导体。 A 和 B 直径相同， C 和 D 直径相同且小于 A 、 B 的， A 和C 长度相同均为l1 ， B 和 D 长度相同均为l2 ，且l1 < l2 。当这四段导体两端的电压相同时，通过导体的电流最小的是( )
A． B．
C． D．
冰
9．（3 分）如图是小慧同学在恒温封闭环境中做冰熔化实验时绘制的温度- 时间图线，容器内的100g 的冰最终变化成100g 的水，且变成水后，水的质量保持不变。相同时间内该物质

吸收的热量相同，下列说法(
)[c水
= 4.2 ´103 J / (kg ×o C}) ， c
= 2.1´103 J / (kg ×o C})]

①该物质在“1min - 2min ”段吸收的热量等于它在“ 20min - 21min ”段吸收的热量
②该物质在第7min 时的内能小于它第10min 时的内能
③ BC 段该物质吸收的热量是3.36 ´104 J

A．只有①是正确的 B．只有①②是正确的
C．只有②③是正确的 D．①②③都是正确的
10．（3 分）如图所示的电路，当闭合开关后，小灯泡 L1 、 L2 均可发光，它们的实际功率分别为 P1 、 P2 ， P1 > P2 。此时( )

A. 电压表V1 的示数等于电压表V2 的示数
B. 若 L2 灯丝烧断，电压表V1 、V2 均几乎没有示数
C. 若 L2 灯丝烧断，则电压表V2 几乎没有示数， V1 有示数
D. 若一导线接在 L2 两端，则电压表V2 几乎没有示数，V1 有示数
二、非选择题：本部分共 8 题，共 60 分。按题目要求作答.
11．（3 分）根据图 1 所示的电路图，请在图 2 中用笔画线表示导线，连接相应的电路，使滑动变阻器的滑片向右移时，接入电路中的阻值变大。

12．（6 分）如图 1 所示，开关 S 闭合后小灯泡 L1 、 L2 均发光。
（1） 由图 1 可知，小灯泡 L1 、 L2 的连接方式是 （选填“串联”或“并联” ) ；
（2） 若电流表 A2 的示数是 0.28 A ，则图 2 中 符合该电路中的电流表 A1 指针位置（选填“甲”或“乙”或“丙” ) ，电流表 A1 示数为 A 。

13．（12 分）小慧同学阅读了某汽车发动机说明书后，将其内燃机的能量流向制成如图 1 所示，该车匀速直线行驶时所受阻力 f 和车速 v 的关系如图 2 所示。

（1） 请根据图给出的信息，该内燃机的效率是 ；
（2） 若汽车按此效率以50km / h 的速度匀速直线行驶1h ，汽车牵引力做多少焦耳的功？需要汽油完全燃烧放出的能量是多少？
14．（12 分）标有“ 2.5V ”字样的灯 L 与电阻 R ，通过它们的电流随电压变化的关系图线如图 1 所示。

（1） 电阻 R 的阻值是多少？
（2） 若把灯 L 与电阻 R 接入如图 2 所示的电路，闭合开关，通过 R 的电流为0.1A ，求：此时灯 L 的电流和整个电路的实际功率分别是多少？

15．（8 分）小羽设计的测量斜面的机械效率实验如图所示。用高为30cm 的木块将带有刻度的平木板垫起，构成一个斜面，并使它固定，把小车放在斜面底端 A 处，用弹簧测力计拉着小车从位置 A 沿斜面匀速上升到位置 B ，上升过程中弹簧测力计的示数如图所示。

根据题中提供的信息，填写下面的实验记录表。
小车受到的重力
G / N
沿斜面的拉力
F / N
小车沿斜面上升的距离s / m
小车上升的高度
h / m
斜面的机械效率
h

0.800

16．（4 分）已知小灯泡的额定电压为U额 ，小梁同学想测量该小灯泡的额定功率，找到电压表、恒压电源、开关、滑动变阻器及若干导线，因手头上没有电流表，于是他又找来两个开 关和一个阻值为 R0 的定值电阻，设计了如图所示的电路。已知电源电压恒为U (U > U额) ， 请你帮助小梁同学完成下面的实验步骤：
（1） 闭合开关 S 、 S1 ，断开开关 S2 ，为了使小灯泡正常工作，调节滑动变阻器 R 的滑片，
使电压表的示数为 （请用上述物理量的字母来表示）；
（2） 闭合开关 S 、 S2 ，断开开关 S1 ，保持滑动变阻器的滑片不动，电压表的示数为U1 ；
（3） 小灯泡额定功率的表达式为 P额 = （请用上述物理量的字母来表示）。

17．（8 分）如图甲所示，为了使磁性物体 A 紧贴在铁质墙壁上，并沿墙壁向上匀速直线运动（因磁力作用使墙壁与 A 间有摩擦），需用竖直向上的拉力 F1 ， F1 的大小为300N ， A 受到的重力为 240N 。
（1） 在 F1 的作用下， A 向上移动的距离为 s 时，此过程中 F1 做功60J ，则 s = m ；
（2） 改用滑轮组拉动 A ，使之沿同一墙壁向上匀速直线运动相同的距离 s ，如图乙所示。此过程中对滑轮组绳端的拉力 F2 的大小为 250N 。
①使用此滑轮组 （选填“省力”或“不省力” ) ；
②此滑轮组的有用功是 J ，总功是 J 。

18．（7 分）小羽想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变。实验电路图如图所示。

序号
1
2
3
4
电压表示数U / V
2.40
1.80
1.20
0.60
电流表 A1 示数 I1 / A
0.16
0.12
0.08
0.04
电流表 A2 示数 I2 / A
0.30
0.60
1.00
1.20
（1） 改变滑动变阻器接入电路的阻值，记录数据如表。请根据表中数据在图 2 中的坐标系中画出电阻 R 的U - I 图线；
（2） 分析表中数据和图线，请写出：通过电阻 R 的电流和它两端的电压存在的定量关系 ；
结论： 。
（3） 实验结果表明：当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压 发生变化（选填“会”或“不会” ) 。

2022-2023 学年广东省广州市海珠区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目要求。
1. 【解答】解：温度为 25° C 时，铁钉容易导电，是导体，夹在 A 、 B 之间，闭合开关， 灯泡可发光；橡皮、塑料尺、玻璃棒不容易导电，是绝缘体，夹在 A 、 B 之间，闭合开关，灯泡不会发光。故 A 正确， BCD 错误。
故选： A 。
2. 【解答】解：物质是由分子组成的，分子又是由原子组成的，原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大，在 这几种微粒中原子是最大的。
故选： B 。
3. 【解答】解： A 、根据图示可知，电压表指针反向偏转，这说明电压表的负接线柱与电源的正极相连，所以甲为正极，故 A 正确；
B 、番茄电池是将化学能转化为电能，故 B 正确；
C 、根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该番茄电池上，不会损坏电压表，故C 错误；
D 、当番茄电池、导线、小灯泡形成通路后，由于甲为正极，则电流将从甲片流出，故 D 正确。
故选： C 。
4. 【解答】解：根据题意可知，跷跷板的重心在转轴处，即绕重心转动，
A 、力臂是支点到力的作用线的距离，小梁坐在跷跷板右边的中间处，一块大石头放在跷跷板的最左端，由题意可知l人 < l石 ；根据杠杆的平衡条件 F1l1 = F2l2 得 F人 > F石 ，所以人的对板的压力大，根据 F = G = mg 可知人的质量大，故 A 错误；
B 、小梁对跷跷板的压力是杠杆的动力，石头对跷跷板的压力是杠杆的阻力，故 B 错误；
C 、跷跷板在动力和阻力的作用下在空中静止不动，处于平衡状态，故C 正确；
D 、力臂是支点到力的作用线的距离，图中的 S 点到跷跷板支点 O 的距离是动力作用点与支点之间的距离，故 D 错误。
故选： C 。
5. 【解答】解： A 、热量是过程量，不能说物体具有热量或含有热量，故 A 错误；
B 、物体吸收热量，温度不一定升高，如冰块熔化过程中，冰块不断吸收热量，但其温度一直保持0° C 不变，故 B 错误；
C 、内能的大小与温度、质量以及它所处的状态都有关系，两物体相比，分子动能越大，
其内能不一定大，故C 错误；
D 、扩散现象说明分子在不停地做无规则运动，所以分子可以从低温物体运动到在高温物体，故 D 正确。
故选： D 。
6. 【解答】解：
A 、图中，进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸，是排气冲程，故 A
错误；
B 、图中，进气门和排气门都关闭，高温高压的气体推动活塞向下运动，带动曲轴转动， 对外做功，是做功冲程，此过程中内能转化为机械能，故 B 正确；
C 、图中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，是压缩冲程，此过程是机械能转化为内能的过程，故C 错误；
D 、图中，进气门打开，排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，是吸气冲程，故 D 错误。
故选： B 。
7. 【解答】解： A ．塑料小勺能吸引胡椒粉是因为小勺由于摩擦而带电，具有吸引轻小物体的能力，故 A 错误；

B ．粗盐不带电，摩擦后的小勺对它有力的作用，只是因为粗盐的颗粒较大，受到的重力较大，带电的塑料小勺不能将粗盐颗粒吸引起来，故 B 错误；
C ．塑料小勺带电是通过摩擦的方法使电子发生转移；塑料小勺带负电是因为它得到了电子，故C 正确；
D ．若摩擦后的小勺带正电，是因为它失去了电子，故 D 错误。故选： C 。
8. 【解答】解： A 和 B 直径相同， C 和 D 直径相同且小于 A 、 B 的，所以C 、 D 的横截面积小于 A 、 B 的横截面积，
A 和C 长度相同均为l1 ， B 和 D 长度相同均为l2 ，且l1 < l2 ，所以 B 、D 的长度大于 A 、C 的长度，
即 D 的横截面积最小、长度最长，在材料和温度相时， D 的阻值最大，
当这四段导体两端的电压相同时，根据欧姆定律可知通过导体的电流最小的是 D 。故选： D 。
9. 【解答】解：（1）因为相同时间内该物质吸收的热量相同，“1min - 2min ”和“ 20min - 21min ”时间都是1min ，所以该物质在“1min - 2min ”段吸收的热量等于它在“ 20min - 21min ” 段吸收的热量，故①正确；
（2） 由图可知，冰在5 ~ 15min ，不断吸收热量、内能增加，所以该物质在第 7min 时的内能小于它第10min 时的内能，故②正确；
（3） 由于冰熔化成水后，质量不变，所以CD 段水的质量也是100g = 0.1kg ，
CD 阶段物质（水) 吸收的热量：
吸CD
水
0
Q = c m(t - t ) = 4.2 ´103 J / (kg ×o C})´ 0.1kg ´(80o C} - 0o C}) = 3.36 ´104 J ；
BC 段的加热时间是10min ，CD 段的加热时间也是10min ，因为相同时间内物质吸收的热量相同，所以 BC 段物质吸收热量与CD 段相同，

即： Q吸BC
= Q吸CD
= 3.36 ´ 104 J ，故③正确。

故选： D 。
10. 【解答】解： A 、由图知，两灯串联，通过两灯的电流相等，因为 P = UI 、 P1 > P2 ， 所以U1 > U2 ，即电压表V1 的示数大于电压表V2 的示数，故 A 错误；
BC 、若 L2 灯丝烧断，电压表V2 与灯 L1 串联在电源上，由于电压表的电阻很大，在电路中相当于开路，电压表V1 几乎没有示数，而电压表V2 通过 L1 、闭合的开关连接在电源上，电压表V2 有示数，故 BC 错误；
D 、若一导线接在 L2 两端，电压表V2 被短接，电压表V2 几乎没有示数；电路中只有灯 L1 ， 电压表V1 测灯 L1 两端的电压，有示数，故 D 正确。
故选： D 。
二、非选择题：本部分共 8 题，共 60 分。按题目要求作答.
11. 【解答】解：图 1 中，灯与变阻器串联，使滑动变阻器的滑片向右移时，接入电路中的
阻值变大，故变阻器左下接线柱连入电路中与灯串联，根据图 1 连接实物图如下所示：

。
12. 【解答】解：（1）根据图 1 可知， L1 与 L2 并列接入电路，即小灯泡 L1 、 L2 的连接方式是并联；
（2）由图 1 可知，电流表 A1 测量干路中的电流，电流表 A2 测量 L1 支路中的电流。电流表 A2 的示数是0.28 A ，即 L1 支路中的电流为0.28 A ；

在并联电路中，干路中的电流等于各支路电流之和，则电流表 A1 示数应大于支路中的电流， 由图 2 可知，乙、丙电流表所选量程是0 ~ 0.6 A ，分度值是0.02 A ，示数分别是0.14 A 、0.28 A ， 甲电流表所选量程是0 ~ 3A ，分度值是0.1A ，示数为0.7 A ，所以甲符合该电路中的电流表 A1 指针位置。
故答案为：（1）并联；（2）甲；0.7。
13．【解答】解：（1）由图 1 可知，用来做有用功的能量：100% - 3% - 7% - 35% - 30% = 25% ，
所以汽车的热机效率为h= 25% ；
（2）汽车按此效率以50km / h 的速度行驶1h 时，则根据v = s 可知，汽车行驶的路程：
t
s = vt = 50km / h ´1h = 50km = 5´10 4m ；
由图 2 可知：此时汽车受到阻力 f = 2000N ，
由于汽车做匀速直线运动，则汽车的牵引力和受到的阻力是一对平衡力， 根据二力平衡条件可知，汽车的牵引力 F = f = 2000N ，
则汽车牵引力所做的有用功： W = Fs = 2000N ´ 5 ´104m = 1´108 J ；

根据h= W
Q放
可知，汽油完全燃烧放出的热量：

Q = W =
放 h
1´108 J
25 \ %
= 4 ´108 J 。

答：（1） 25% ；（2）汽车牵引力做1´108 J 的功；需要汽油完全燃烧放出的能量是 4 ´108 J 。 14．【解答】解：（1）由图 1 可知 R 两端的电压为3V 时，通过 R 的电流为 0.3A ，根据欧姆

定律可得 R 的阻值： R = U1 =
I1
3V

0.3A
= 10W ；

（2）由图 2 可知闭合开关，灯泡和定值电阻并联接入电路， 通过 R 的电流为0.1A ，由图 1 可知 R 两端的电压为1V ，
并联电路各支路两端的电压相等，所以灯泡两端的电压和电源电压都为1V ，由图 1 可知此时通过灯泡的电流为0.15 A ，
并 联 电 路 干 路 电 流 等 于 各 支 路 电 流 之 和 ， 则 整 个 电 路 的 实 际 功 率 为 ：
P = U (IR + IL ) = 1V ´ (0.1A + 0.15A) = 0.25W 。
答：（1）电阻 R 的阻值是10W ；
（2）闭合开关，通过 R 的电流为0.1A ，此时灯 L 的电流为0.15 A ，整个电路的实际功率为
0.25W 。
15. 【解答】解：由图可知：小车受到的重力G小车 = 2.1N ；弹簧测力计的分度值为0.1N ，指针与 1.5 刻度线对齐，所以沿斜面的拉力 F = 1.5N ；小车沿斜面上升 L = 0.800m 时，小车上升的高度 h = 0.500m - 0.100m = 0.400m ；

斜 面 机 械 的 有 用 功
W有 = G小车h = 2.1N ´ 0.400m = 0.84J
； 总 功

W = FL = 1.5N ´ 0.800m = 1.2J ；斜面的机械效率h= W有 ´100 \ % = 0.84J ´100 \ % = 70% 。

总

故答案为：2.1；1.5；0.400； 70% 。
W总 1.2J

16. 【解答】解：（1）闭合开关 S 、 S1 ，断开开关 S2 ，灯 L 、 R0 、滑动变阻器 R¢ 三者串联，此时电压表测定值电阻 R0 和滑动变阻器的总电压，根据串联电路电压的特点，电压表的示数为U ¢ = U - U额 ；
（2）要测小灯泡的额定功率，已知小灯泡的额定电压U额 ，还需要测定小灯泡正常发光时的电流，根据串联电路电流处处相等的特点，可先测通过 R0 的电流，通过闭合开关 S 、S2 ， 断开开关 S1 ，此时电压表测 R0 两端电压表示数为U1 ；
0
③则通过 R 的电流为： I = U1 ，由于串联电路电路处处相等，则通过灯的电流大小等于通
R0

过 R 的电流大小，根据 P = U I = U × U1 得到小灯泡的额定功率。

R
0 额 额 额
0

第 10页（共 10页）

故答案为：（1） U - U额
；（3） U额
× U1 。
R0

17. 【解答】解：（1）由W = Fs 可得，在 F1 的作用下， A 沿墙壁向上移动的距离：

s = W1 =
F1
60J
300N
= 0.2m ；

（2）①由题知， F1 = 300N ，使用滑轮组时 F2 = 250N ，因为 F2 < F1 ，所以使用此滑轮组能省力；
②使用此滑轮组做的有用功等于直接提升时 F1 做的功，即W有用 = W1 = 60J ； 由图知， n = 3 ，拉力端移动距离 s2 = ns = 3 ´ 0.2m = 0.6m ，
拉力 F2 所做的总功：
W总 = F2 s2 = 250N ´ 0.6m = 150J 。
故答案为：（1）0.2；（2）①省力；②60；150。
18. 【解答】解：（1）由图 1 可知，电压表V 测 R 两端的电压，电流表 A1 测通过 R 的电流，利用描点法画出电阻 R 的U - I 图线，如下图所示：

（2） 由表中数据可知， U =
I


2.4V

0.16 A

；
= ¼¼ =


0.6V

0.04 A


= 15W ，为一定值，则通过电阻 R 的电流

和它两端的电压存在的定量关系为： U = 15WI ；
故结论为：当电阻一定时，通过导体的电流与导体两端的电压成正比；
（3） 滑动变阻器 R¢ 与定值电阻 R 并联，电压表测量定值电阻两端电压，由表中数据可知， 分别调节滑动变阻器 R¢ 滑片至所示的 4 个位置，电压表的示数逐渐减小，说明定值电阻两端的电压会发生变化。
故答案为：（1）见解答图；（2） U = 15WI ；当电阻一定时，通过导体的电流与导体两端的电压成正比；（3）会。
