ALC板材应用技术知识讲解.ppt

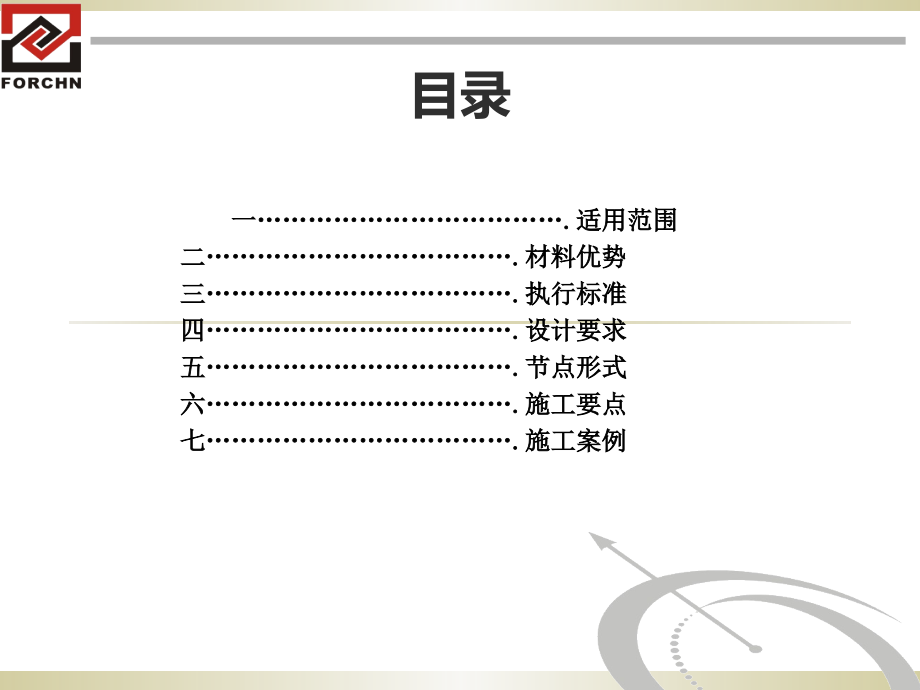

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,ALC,板应用技术,目录,一,.,适用范围,二,.,材料优势,三,.,执行标准,四,.,设计要求,五,.,节点形式,六,.,施工要点,七,.,施工案例,一、,适用范围：,1,、,按建筑的使用功能划分：,（,1,）居住建筑：住宅、宿舍、公寓等。,一般使用部位：内隔墙、外墙、屋面板、楼板、保温板等,（,2,）公共建筑：行政办公楼、学校、图书馆、文化馆、医院、酒店、宾馆、学校、商场、商铺、超市、影剧 院、会展中心、展览中心、博物馆、体育馆、车站等。,一般使用部位：内隔墙、外墙、屋面等。,（,3,）工业建筑：厂房、仓库、生产车间等。,一般使用部位：外墙、防火墙、屋面、围墙等。,（,4,）农业建筑：保温室、农贸市场等,一般使用部位：外墙、屋面等。,2,、按建筑规模划分：,（,1,）大量性建筑：住宅、医院、学校、酒店、办公楼等（内墙板）。,（,2,）大型建筑：火车站、大型体育馆、博物馆等（外墙）。,3,、按建筑层数划分：,（,1,）低层建筑：厂房、别墅、大卖场等（外墙、防火墙）。,（,2,）多层建筑：多层住宅、小型办公楼等（内外墙、屋面板、楼板）。,（,3,）高层建筑：高层住宅、大型办公楼等（内墙）,二、材料优势：,1,、节能：,ALC,板用在建筑工程中的围护结构可作为内隔墙、外墙、屋面及楼板等，其导热系数：,B05,级,0.16,、,B06,级,0.19,，,其保温、隔热性是玻璃的六倍、粘土的三倍、普通混凝土的十倍，是目前最适用于建筑节能的自保温材料；按,夏热冬冷地区居住建筑节能设计标准（,JGJ134-2010,）,规定：居住建筑通过采用增强建筑围护结构保温隔热性能和提高采暖、空调能效等措施下节能约,50%,，要求围护结构各部分的传热系数,K(W/m2*K,）和惰性指标,D,分别为：屋面,K,1.0,，,D,3.0,外墙,K,1.5,，,D 3.0,分户墙和楼板,K,2.0,。,ALC,板作为建筑物的围护结构分别用在外墙、内墙、屋面时，其热工设计计算值为：,（,1,）,B05,：导热系数,=0.16 W/,（,m*K,），蓄热系数,S=,2.61 W/,（,m2*K,），蒸汽渗透系数,u=1.11*10,-4,g/,（,m*h*Pa,）；,（,2,）,B06,：导热系数,=0.19 W/,（,m*K,），蓄热系数,S=,3.01 W/,（,m2*K,），蒸汽渗透系数,u=1.11*10-4 g/,（,m*h*Pa,）。按此算出其传热系数,K,值、热惰性指标,D,值分别如下表：,单一,HJ,板材自保温外墙,K,值和,D,值（,K,2.0,，,D 3.0,）,：,a,清水墙面（或双面各,3mm,厚腻子,+,涂料）；,b,粉刷涂料墙面（界面剂,+,双面各,10mm,厚混合砂浆抹灰,+,腻子,+,涂料）,c,粉刷涂料墙面（界面剂,+,双面各,20mm,厚混合砂浆抹灰,+,腻子,+,涂料）,密度级别,板厚（,mm),饰面做法,a,b,c,K,w/(m,2,*,K),D,K,w/(m,2,*,K),D,K,w/(m,2,*,K),D,B05,100,1.29,1.63,1.25,1.88,1.22,2.13,125,1.07,2.04,1.05,2.29,1.02,2.53,150,0.92,2.45,0.90,2.69,0.88,2.94,175,0.80,2.85,0.79,3.10,0.78,3.35,200,0.71,3.26,0.70,3.51,0.69,3.76,250,0.58,4.08,0.58,4.33,0.57,4.57,B06,100,1.48,1.58,1.29,.29,1.29,1.29,125,1.24,1.98,1.20,2.23,1.17,2.47,150,1.06,2.38,1.04,2.62,1.01,2.87,175,0.93,2.77,0.91,3.02,0.90,3.27,200,0.83,3.17,0.82,3.42,0.80,3.66,250,0.68,3.96,0.67,4.21,0.66,4.45,单一,HJ,板材分户墙,K,值（,K,2.0,）,：,a,清水墙面（或双面各,3mm,厚腻子,+,涂料）；,b,粉刷涂料墙面（界面剂,+,双面各,10mm,厚混合砂浆抹灰,+,腻子,+,涂料）,c,粉刷涂料墙面（界面剂,+,双面各,20mm,厚混合砂浆抹灰,+,腻子,+,涂料）,密度级别,板厚（,mm),饰面做法,a,b,c,K,w/(m,2,*,K),K,w/(m,2,*,K),K,w/(m,2,*,K),B05,100,1.18,1.15,1.12,125,1.00,0.98,0.95,150,0.86,0.85,0.83,175,0.76,0.75,0.74,200,0.68,0.67,0.66,250,0.56,0.55,0.55,B06,100,1.34,1.30,1.26,125,1.14,1.11,1.08,150,0.99,0.97,0.95,175,0.88,0.86,0.84,200,0.79,0.77,0.76,250,0.65,0.64,0.63,单一,HJ,板材自保温屋面板,K,值和,D,值（,K,1.0,，,D 3.0,）,：,a,屋面板单一材料；,b,HJ,屋面板,+20mm,厚混合砂浆板底抹灰,+20mm,水泥砂浆找平层，防水层热阻忽略不计；,c,HJ,屋面板,+20mm,厚混合砂浆板底抹灰,+20mm,厚水泥砂浆找平层,+25mm,厚,XPS,保温层，防水层热阻忽略不计。,密度级别,板厚（,mm),饰面做法,a,b,c,K,w/(m,2,*,K),D,K,w/(m,2,*,K),D,K,w/(m,2,*,K),D,B06,100,1.48,1.58,1.39,2.08,0.68,2.38,125,1.24,1.98,1.17,2.47,0.62,2.77,150,1.06,2.38,1.02,2.87,0.57,3.17,175,0.93,2.77,0.90,3.26,0.53,3.56,200,0.83,3.17,0.80,3.66,0.50,3.96,250,0.68,3.96,0.66,4.45,0.44,4.75,300,0.58,4.75,0.56,5.24,0.40,5.54,薄型板作复合外墙及屋面时,K,值和,D,值：,a,、,HJ,板,+100mm,空气层,+9mm,石膏板,b,、,HJ,板,+100mm,空气层,+100mm,岩棉板,+9mm,石膏板,密,度,级,别,板,厚,构造做法,a,b,K,W/(m2*K),D,K,W/(m2*K),D,B05,50,1.49,0.96,0.43,2.32,75,1.21,1.37,0.41,2.73,B06,50,1.61,0.94,0.44,2.30,75,1.33,1.33,0.42,2.70,2,、防火,：,继南京中环国际广场，哈尔滨双子星大厦、济南奥体中心、北京央视新址文化中心、上海胶州教师公寓、沈阳皇,朝万鑫大厦等建筑相继发生外保温材料火灾以后，全国引起了轰动，在,3.15,晚会上也得到了曝光。因此易燃的建筑外保,温材料成为新一类的火灾隐患，紧接着公安消防部于,3,月,16,日发布了公消,201165,号文件，规定民用建筑的外保温材料,纳入建设工程消防设计审核、消防验收和备案抽查范围，规定民用建筑外保温材料采用燃烧性能为,A,级的材料。此文件,一出，建筑业界一片哗然，也造成建筑业界一时混乱，不少工程面临停滞，也给不少房产商带来怨声一片。此时,ALC,板作,为一种新型的防火自保温材料显示了它无以替代的优势，解决了这一难题，得到了更多建筑商界更的认可，目前,ALC,板材正火速占领着外保温材料的市场。,按,建筑材料及制品燃烧性能分级（,GB8624-2006,）,标准规定，,ALC,板不论作为建筑材料或建筑制品都远远超过了,A1,级的要求，它作为一种无机物，不会燃烧，而且在高温下也不会产生有害气体；同时，蒸压加气混凝土导热系数很小,，这使得热迁移慢，能有效抵制火灾，并保护其结构不受火灾影响，仅,100,厚板材耐火极限就,4,小时。,3,、轻质抗震,：,干密度,400-600kg/m3,：为普通混凝土的,1/4,、粘土砖的,1/3,，比水还轻，和木材相当；立方体抗压强度,3.5mpa,特,别是在钢结构工程中采用蒸压加气混凝土板作围护结构就更能发挥其自重轻、强度高、延性好、抗震能力强的优越，,同时,ALC,板与结构的所有连接方式都采用柔性连接，能有效抵制外来荷载或地震等作用的影响。,4,、绿色环保材料：,蒸压加气混凝土板无毒、无害、无污染，放射性核素限量远远低于国家标准，是国家大力推荐的绿色建材；,5,、,吸声、隔音,:,不同厚度的板材可降低,30,50,分贝噪音，吸声系数为,0.2-0.3,下表为,HJ,板计权隔声实测值：,板厚（,mm,）,饰面处理,实测值,100,无饰面,40,100,双面各,5mm,厚腻子,43,150,44,200,46,100,双面各,10mm,厚抹灰,43,150,46,200,48,150,双面各,20mm,厚抹灰,50,6,、施工便捷：,具有良好的可加工性，施工时可锯、可钻、可磨、可钉。工厂按设计要求预制，确保板材质量，材料本身自重轻、尺寸偏差小，单块体积大，提高施工速度；,7,、,承载能力,：可满足一般建筑中静活荷载的要求。,8,、,耐久性,好：蒸压加气混凝土板是一种硅酸盐材料，不存在老化问题，也不易风化，是一种耐久的建筑材料，其正 常使用寿命完全可以和各类永久性建筑物的寿命相匹配；,9,、,尺寸精确：,板材尺寸标准精确，现场直接拼接，表面平,整；,10,、,经济,：,产品轻可减少基础和结构投入；施工便捷可提高施工效率缩短工期、降低劳动力成本；墙体薄给客户带来更多使用面积；自保温性能减少另做保温的投入。,造价对比：,序,号,类 型,墙体价格,装饰价格（双面）,节能保温费用,总价,其它材料,平方造价,保温砂浆,(,元,),(,元,/m,2,）,单价,数量,合计,工 序,单价,合计,单价,合计,（元,/m,2,）,(,元,/m,2,),m,2,（元）,做 法,(,元,/m,2,),(,元,/m2),(,元,/m,2,),元,1,粘土砖,76.8,25,1920.00,水泥砂浆,+,腻子二遍,+,乳胶,漆三遍,53.00,1325.00,25,625,3870.00,5,159.8,2,KPI,84.48,25,2112.00,水泥砂浆,+,腻子二遍,+,乳胶,漆三遍,55.00,1375.00,25,625,4112.00,5,169.48,3,双面轻钢龙,骨石膏板,94.79,25,2369.75,白粘胶带,+,清油,+,腻子二遍,+,乳胶漆三遍,52.00,1300.00,25,625,4294.75,5,176.79,4,现浇钢筋混凝土,89.52,25,2238.00,混合砂浆,+,腻子二遍,+,乳胶,漆三遍,48.00,1200.00,25,625,4063.00,5,167.52,5,150,厚,ALC,板,90,25,2250.00,底批土两遍,+,面批一遍,+,涂,料,36.00,900.00,0,0,3150.00,5,131,国家标准和图集,蒸压轻质加气混凝土板,（,GB157622008,）,蒸压加气混凝土（,AAC,）砌块和板材建筑构造,06CJ05,蒸压加气混凝土（,AAC,）砌块和板材结构构造,06CG01,蒸压轻质加气混凝土板构造详图集,03SG715-1,行业标准,蒸压加气混凝土建筑应用技术规程,JGJ/T17-2008,江苏省标准,蒸压轻质加气混凝土（,ALC,）板构造图集,苏,J01,2002,浙江省标准,蒸压砂加气混凝土（,AAC,）板构造详图,2010,浙,G33,上海市标准,GA,砂加气混凝土板建筑构造,2008,沪,J/T-137,三,.,执行标准：,四、设计要求：,1,、基本要求：,ALC,板是一种规格条板，用它作为围护墙体或屋面时是以两端搁置在主体结构上的简支连接形式参与工作的，设计时应保证板材满足荷载作用下的承载力要求，同时保证其与主体结构连接节点承载力满足规定要求。设计的节点在平面内具有一定的可转动性及延伸性，即,“,柔性连接,”,，以适应主体结构在不同方向的水平位移，保证满足抗震设防烈度下主体结构层间变形的要求。,2,、外墙板设计：,外墙板应满足在风荷载作用下的承载力和变形要求。在风荷载的作用下，外墙板的节点承载力设计值应大于风荷载设计值；地震作用下，节点承载力设计值应大于地震作用设计值（指沿最不利方向作用于外墙节点处的水平地震作用设计值）。外墙常用节点承载力设计值：,序号,板厚（,mm,）,节点形式,节点承载力设计值（,KN,）,100,125,150,175,1,勾头螺栓,1.7,2.6,8.02,9.02,2,钢管锚,1.7,2.1,5.1,5.5,3,内置锚,5.0,5.6,7.0,7.0,4,斜柄连接件,1.7,2.1,2.5,2.9,5,直角钢件,1.7,2.6,3.0,3.9,6,接缝钢筋,1.7,2.1,2.5,3.0,3,、墙板选用步骤：,（,1,）根据工程特征和功能要求等选用墙板的厚度、规格、安装方式等。,（,2,）对节能有要求的建筑根据上述热工性能表选用隔墙、外墙、屋面板等,;,（,3,）有隔声要求的建筑可根据上述计权隔声实测值选用或饰面加强处理；,（,4,）根据工程风荷载、屋面恒载、活载、雪载设计值等选用外墙板材、屋面板的规格；,（,5,）根据建筑和结构特征选择安装节点并校核节点承载力；,（,6,）板材规格确定后进行排版设计、确定施工方案，计算板材、辅材用量。,举例,：某地区高层钢结构住宅，层高,2.9m,总高,90m,，体型系数,0.3,H450*300,型钢柱，,H400*150,型钢梁，,120mm,厚现浇砼楼板，内外墙均采用,ALC,板，选用板型和安装节点：,（,1,）根据,夏热冬冷地区居住建筑节能设计标准,（,JGJ134-2001,）要求和,ALC,热工计算值外墙板可选用,150,厚，采用外包安装形式。,（,2,）根据,建筑结构荷载规范,（,GB50009-2001,）围护结构风荷载标准值计算公式,W,K,=,gz,u,s1,u,z,w,0,本工程,W,K,=-1.185kN/m2(,吸力,),，根据风荷载值外墙选用：,2900*600*150,板材；按层高及隔声要求分户墙选用：,2380*600*150,板材；内隔墙选用：,2380*600*100,板材和,2780*600*100,板材。,（,3,）根据上述表格选择外墙节点，校核节点承载力，并根据高层钢结构层间位移较大特点选用,T,型板，竖装钢管锚法，计算节点承受风荷载标准值：,S=2.9/2*0.6*W,K,=1.03(kN),节点承受风荷载设计值：,S,1,=1.03*1.4=1.5(kN),；而,150,厚此节点承载力设计值为,5.1(kN,），满足要求。,（,4,）根据图纸作出排版图，算出板材及配件的用量。,1,、,内墙：,常用节点,连结方式,优点,缺点,配件大样,U,字卡法,干法施工，造价相对较低,(,按层高,3m,内墙测算，此配件平方造价为：,6,元,/,只*,1.05/3*0.6=3.5,元,/m2),配件暴露,直角钢件法,干法施工，配件隐蔽,(,按层高,3m,内墙测算，此配件平方造价为：,10,元,/,只*,1.05/3*0.6=5.83,元,/m2),造价较高,管卡法,干法施工，配件隐蔽,(,按层高,3m,内墙测算，此配件平方造价为：,6,元,/,只*,1.05/3*0.6=3.5,元,/m2),无明显缺点,五、节点形式：,2,、详细节点,混凝土结构顶部节点：,混凝土底部节点：,内墙墙端安装构造,门洞做法,U,字卡法图示：,现场射钉安装。,U,字卡可平于墙面或突出墙面,1.5mm,。饰面处理可以掩盖突出的厚度,。,*直角钢件法图示：,干法施工，现场射钉安装。,*管卡法图示：,干法施工，现场射钉安装，,此法为内墙安装比较经济可行之工法，,可改进后用于刚度较大的低层建筑外墙。,2,、外墙：,连接方式,适用范围,优点,缺点,配件大样,钩头螺栓,建筑高度,100m,以下,干法施工、节点强度高，抗变形能力强，造价相对较低,外立面需少量修补，内侧有配件暴露,钢管锚,建筑高度,100m,以下,干法施工、抗变形能力强，外立面无修补痕迹,内侧有配件暴露,接缝钢筋,建筑高度,18m,以下,配件隐蔽,适应变形能力较差，湿法施工，板面污染,钢筋带内膨胀头即可,常用节点形式：,连接方式,适用范围,优点,缺点,配件大样,斜柄连接件,建筑高度,30m,以下,干法施工、节点隐蔽，可有轻微的变形,节点强度不高，,方型连接件,建筑高度,30m,以下,干法施工、变形能力较好，外立面无修补痕迹,强度不高,详细节点构造：,混凝土外墙竖板内嵌式根部连接：,混凝土外墙竖板外包（挂）式连接：,混凝土外墙竖板内嵌式连接类似外包，增加管卡法、预设角钢法、预设钢管法,外墙竖板洞口加固方式：,钢结构横板安装节点（一）,：,钢结构横板安装节点（二）：,钢结构外墙横板安装节点（三）：,外墙横板门、窗洞加固方式：,*钩头螺栓法,需修补部位,勾头螺栓,节点图示：,*钢管锚法：,插入钢筋法：,需在结构上打孔安装接缝钢筋，,安装之后要再进行灌浆,钢管锚,板面污染,斜柄连接件法,*方型连接件法,六、施工要点：,1,、总则：,（,1,）,施工前准备：排版,现场复核尺寸,确定施工方案,材料准备。,（,2,）施工：,a,、施工时不得随意切割屋面板、楼板和外墙板的长度，屋面板、楼板和外墙板宽度,300m,，隔墙板宽度,200m,b,、堆板场地应坚实、平整、干燥，板宜侧放（屋面板和楼板可平放），高度不宜超过,2,米。,c,、管线开槽宜在墙体验收后进行，作业时宜用小型切割机配合镂槽器开槽，严禁对穿开洞或随意切断板内纵筋，开槽应沿板长度方向（若有宽度方向开槽可向厂家定做保护层较厚的板材）或设在板与板拼缝之间，深度不大于,1/3,板厚，槽口可用,1,：,3,水泥砂浆略低板面修补，表面用专用修补材补平，装饰前此处应用玻璃纤维网格布增强。,d,、对于较大的风管洞口周边应做好型钢加固框架。,e,、装饰前板面潮湿时不宜立即施工，等表面干燥含水率较低时（一般,1:2,时，每块板两端都应放置，且周边板与梁应采取加强连接。,（,4,）板拼缝间可放置,6,8,接缝钢筋与梁连接，纵向为通长，横向在纵筋两侧各不小于,500mm,。,（,5,）屋面板端部不得切割，整板两端各,6H,（板厚）范围内可,1,个孔洞，洞口直径应,150mm,或平行于板长,L,的洞长,1/10L,，,平行于板宽的洞宽,150mm,。,（,6,）根据工程荷载要求计算板材荷载设计值，,（,7,）在做找平层前板材表面应先涂刷专用界面剂。,（,8,）楼板做法类似于平屋面板做法。,5,、薄板：,（,1,）适用于钢结构包板、复合外墙、低层屋面，不可用于承重墙。,（,2,）浴室、游泳池等湿度较大、腐蚀性较高等环境不宜使用。,（,3,）,安装方式有横向和竖向两种，一般以横向为主，固定板中的自玫螺丝嵌入板内,7-10mm,固定板材的钢檀条厚度一般为,1.6,3.2mm,，木檀条二层用,33*105mm,、三层用,45*105mm,左右的材料，板的短连接部位需设置钢檀条加强固定。,（,4,）板长极限值：,50,厚，屋面板,-1250mm,外墙板,-1750mm,内墙板,-2000mm,75,厚，屋面板,-1800mm,外墙板,-2600mm,内墙板,-3000mm,（,5,）用在外墙时：与室外地坪留出,200mm,以上的空隙,转角处留出,10mm,缝隙用密封胶做防水,每,20m,以下应设置变形缝,板上不宜挂重物,洞口尺寸尽量满足板材,600,、,1200,、,1800,等的模数,（,6,）用在内墙时：通常为竖装，一般用在楼层、地下室内隔墙、服务台腰墙等功能要求较低场所。,阳角部位宜采取加强措施,装饰可采用喷涂、粉刷、贴石膏板、墙纸等,1,、墙体效果：,板面粘贴瓷砖：板面涂刷防水界面剂陶瓷粘接剂粘贴,七、施工案例：,墙体上挂重物,重量不超过,10kg,的小型物件，如开关、插座、装饰线条、纸巾盒、踢脚板等，可用一般塑料膨胀管安装。,重量不超过,30kg,的物件，如洗脸盆、化妆箱等，应使用,S,系列尼龙膨胀管安装。,重量在,60kg,以下的物件，如吊橱、脱排油烟机、热水器等，应使用,GB,系列尼龙膨胀管。,重量在,60kg,以上的物件，如空调室外机等，应使用,PIM,系列尼龙膨胀管或对穿螺栓固定。,以上各系列膨胀管参考慧鱼产品系列。,墙体上严禁使用冲击钻和电锤开凿，钻孔应使用电钻。,墙体中管线开槽处理,墙面开槽尽量采用竖槽，尽量避免开横槽，如确有需要，长度不宜大于,300mm,。亦不应开斜槽。,墙面开槽宽度宜为管外径,+5mm,，深度宜为管外径,+15mm,。,开槽前应按设计位置弹线，用切割机按需要深度切缝，然后用手工镂槽工具或凿剔出槽口，要求边线整齐顺直，底面平整。,在槽内布入管线，每,500mm,用管钉固定。,用刷子清理槽缝，然后用聚合物水泥砂浆分两次修补，第一次填实压平至距表面,7,8mm,，待干后，再填实至表面平。,为提高抗裂性，在墙面批腻子时，需沿槽在两层腻子间贴,200mm,宽耐碱玻纤网格布。,洞口处理方式,洞口有加固扁钢或角钢时，门窗框应每,300mm,打入销钉，加固型钢应和结构相连接,洞口无加固扁钢时，可每,400,500mm,用,S10,系列尼龙锚栓将门窗框直接固定或通过通过连结钢片固定在墙板上，尼龙锚栓距墙面不小于,50mm,。,门窗框固定完成后，应在门窗框和墙缝之间充填,PU,发泡剂。待干后将发泡剂切割修平至略低于门窗框面,。,效果图,效果图,卫生间隔墙,板顶缝,Thank you for your attention!,
