客户端管理软件
用
户
使
用
手
册

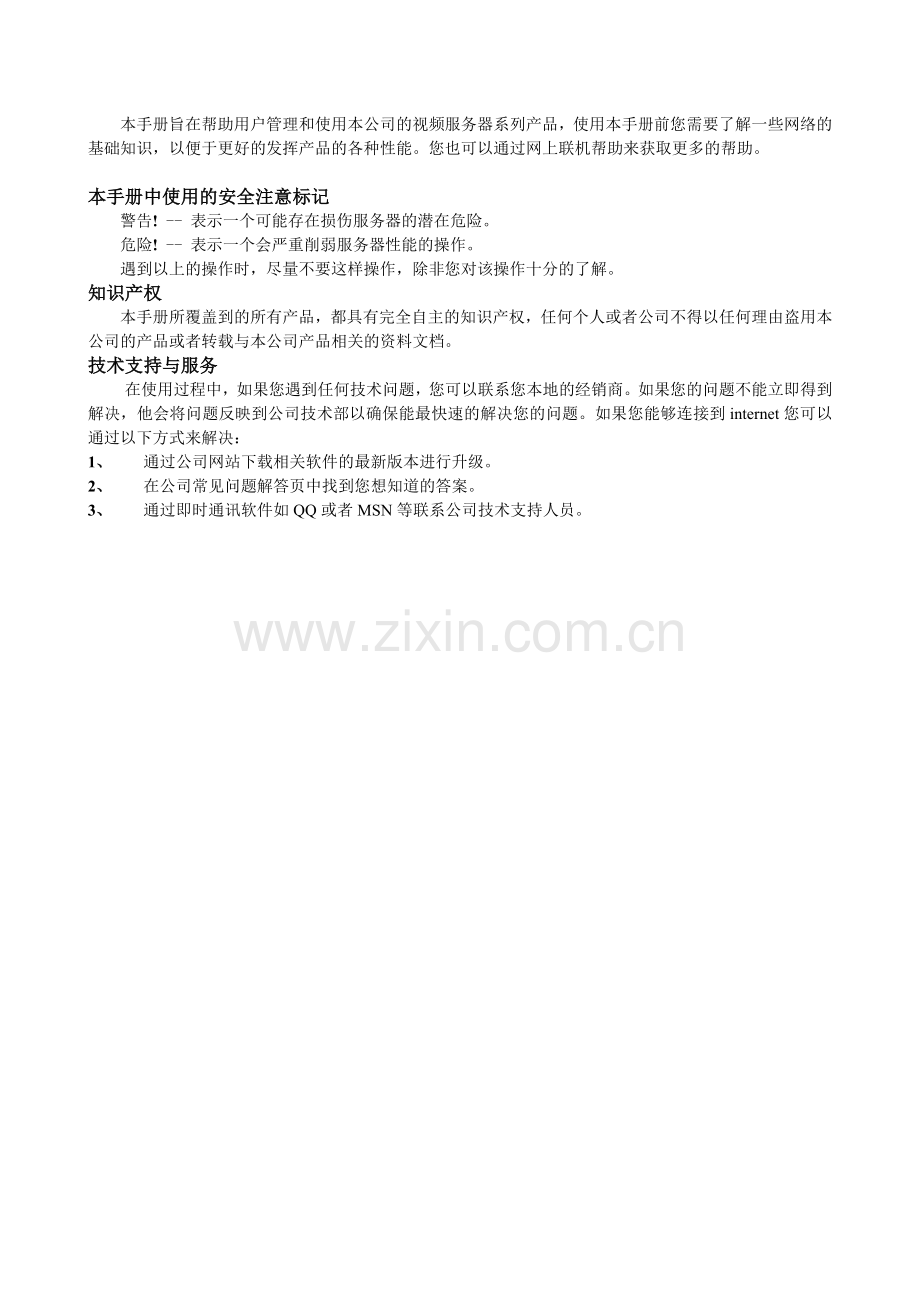

本手册旨在帮助用户管理和使用本公司的视频服务器系列产品，使用本手册前您需要了解一些网络的基础知识，以便于更好的发挥产品的各种性能。您也可以通过网上联机帮助来获取更多的帮助。
本手册中使用的安全注意标记
警告! -- 表示一个可能存在损伤服务器的潜在危险。
危险! -- 表示一个会严重削弱服务器性能的操作。
遇到以上的操作时，尽量不要这样操作，除非您对该操作十分的了解。
知识产权
本手册所覆盖到的所有产品，都具有完全自主的知识产权，任何个人或者公司不得以任何理由盗用本公司的产品或者转载与本公司产品相关的资料文档。
技术支持与服务
在使用过程中，如果您遇到任何技术问题，您可以联系您本地的经销商。如果您的问题不能立即得到解决，他会将问题反映到公司技术部以确保能最快速的解决您的问题。如果您能够连接到internet您可以通过以下方式来解决：
1、 通过公司网站下载相关软件的最新版本进行升级。
2、 在公司常见问题解答页中找到您想知道的答案。
3、 通过即时通讯软件如QQ或者MSN等联系公司技术支持人员。
目录
目录 3
1.1. 网络产品主要功能参数： 5
2.1. 客户端软件安装 7
1. 视频服务器参数配置 10
1.1. 视频及图像设置 11
1.1.1. 视频属性的设置 12
1.1.2. 图像设置 12
1.1.3. 图像高级设置技巧 13
1.2. OSD/MASK设置 14
1.3. 音频设置 16
1.4. 系统网络配置 17
1.5. 云台、串口设置 19
1.5.1. PTZ设备管理 19
1.5.2. PTZ协议设置 19
1.5.3. 232串口参数设置 20
1.5.4. 云台管理常见问题 20
1.6. 告警及事件管理 20
1.6.1. 视频移动告警管理 20
1.6.2. 视频丢失告警管理 22
1.6.3. 探头输入管理 22
1.6.4. 探头输出设置 23
1.7. PPPOE&DDNS设置 24
1.8. 中心平台接入配置 25
1.9. 系统设置 26
1.10. 用户权限设置 31
2. 客户端软件操作 32
2.1. 系统登录、锁定、退出 32
2.1.1. 系统登录 32
2.1.2. 系统锁定 34
2.1.3. 系统退出 34
2.2. 系统设置 34
2.2.1. 服务器管理 34
2.2.2. 用户管理 40
2.3. 服务器登录 41
2.3.1. 刷新服务器 41
2.3.2. 登录服务器 41
2.3.3. 退出登录服务器 42
2.4. 视频浏览、控制 43
2.4.1. 浏览视频 43
2.4.2. 声音播放控制 45
2.4.3. 云镜控制 45
2.4.4. 预置位 46
2.5. 语音对讲 46
2.5.1. 客户端请求对讲 46
2.6. 视频分组、调阅 47
2.6.1. 视频分组设置 47
2.6.2. 视频分组调阅 51
2.6.3. 视频分组循环切换 53
2.7. 图片抓拍 53
2.7.1. 抓拍设置 53
2.7.2. 手动抓拍 54
2.7.3. 报警抓拍 55
2.7.4. 抓拍图片浏览 55
2.8. 视频录像 56
2.8.1. 录像设置 56
2.8.2. 定时录像 58
2.8.3. 手动录像 59
2.8.4. 告警录像 60
2.8.5. 录像状态检测 64
2.8.6. 视频资料查询 66
2.9. 告警处理 66
2.9.1. 报警处理设置 66
2.9.2. 实时事件 68
2.9.3. 历史事件 70
3. 常见问题 70
4. 附录Ⅰ 技术规格表 72
5. 附录Ⅱ 影响系统性能的因素 73
1.1. 网络产品主要功能参数：
·采用嵌入式设计，产品体积小，集成度高，可安装于多种场所，便于组网
·支持PAL/NTSC复合视频
·支持D1高清晰H.264视频压缩，向下支持CIF、HalfD1格式
·支持MP3音频压缩
·通过网络进行人脸识别、截取、存储，大大增强后期取证时的判断准确度
·系统集成Web Server,使用Web页面便可轻松实现远程监看、控制、设置
·支持多种网络的远程升级，使维护轻松简便
·支持动态IP地址，支持局域网、Internet（ADSL、有线通）
·支持多种无线传输，802.11g无线局域网、CDMA、GPRS
·双向语音对讲，使远程通话成本大大降低
·网络自适应技术，根据网络带宽自动调整视频帧率
·视频码率16Kbps-4Mbps连续可调，帧率1-30 (1-25)连续可调
·画面延迟小于200毫秒（局域网）
·视频遮挡、移动侦测、探头等报警功能(可设区域和灵敏度)
·RS-422/485串口，支持透明串口传输、支持云台控制、高速球机或摄像机等外置设备
·支持多用户同时访问，多级用户密码权限管理
·录像文件可直接使用Microsoft MeD1a Player播放
·异常自动恢复功能，网络中断后可自动连接
功能特点：
1、支持大型平台监控系统：可以同时支持20000路以上，8大电信级功能业务模块（具体见大型平台指南）。
2、D1格式（704×576），实时视频网络服务器，向下兼容HalfD1、CIF、QCIF格式。
3、内置一块SD卡、USB可实现前端本地录像、远程录像检索、远程录像备份、自动覆盖等功能。
4、支持SD卡,USB1.0/2.0,可实现本地图像或者告警图片USB备份。
5、采用最新MPEG-4\H.264视频编码技术、G722/ADPCM/MP3音频编码技术
6、支持PAL/NTSC复合视频。
7、内嵌Web Server, Web页面实现远程监看、控制、设置，ocx
控件通过微软数字认证，更加安全，可靠。
8、设备具备安全远程升级功能。
9、支持动态IP地址，支持局域网、广域网、多种无线网络传输。
10、双向语音对讲实时传输。
11、网络自适应技术，根据网络带宽自动调整视频帧率。
12、视频码率16Kbps-4Mbps连续可调，帧率1-25（PAL）/1-30（NTSC）连续可调。
13、视频遮挡、移动侦测、探头等报警功能(可设区域和灵敏度)RS-485通讯接口，支持透明串口传输、支持多种云台、高速球机或摄像机等外置设备。
14、支持2路报警输入，2路报警输出。
15、支持多用户同时访问，三级用户密码权限管理。
16、录像文件可直接由Microsoft Media Player播放。
17、异常自动恢复功能，网络中断后可自动连接。
18、流媒体转发功能，标准rstp协议，可同时实现2万路以上视频流转发，流媒体播放器直接浏览。
19、反向连接功能，适应各种特殊的大中型网络环境，无需DDNS功能，满足不同类型用户需要。
20、支持PPPOE拨号、DDNS功能。
21、无线功能，WLAN接入，选配。
22、带温湿度控制功能。
23、带面部识别功能。
主要运用场所：
银行/金融机构/内、外场景监控 ，多级联网，多级管理
建筑工地 管理人员远程监控现场施工及进展情况
幼儿园 幼儿园展示育儿质量，父母随时随地远程监控孩子的活动情况
公共场所 管理部门远程监控突发事件
研究所、气象台 远程观察研究对象状态（如水库、大坝、远程实验台）
教育行业 无人监考、保安监控、上级管理、同业交流
交通 路口、道路情况监控
医疗 医院相关环境、病房中远程监看
旅游景点及其它商业宣传 旅游景点、远程售楼等网络宣传
其它跨区的政府、企业、公司、工厂、连锁机构 管理需要，降低风险
2.1. 客户端软件安装
在Windows操作系统中运行安装程序，双击鼠标左键出现“安装向导”对话框，如下图。
图 0 1安装语言选择
选择语言点击“确定”，出现如图对话框。
图 0 2安装确认
点击“下一步”，出现如图对话框。
图 0 3安装提示
按“是”，出现如图对话框。
图 0 4安装路径选择
选择安装路径，点击“下一步”，出现如图对话框。
图 0 5开始复制文件
按“下一步”，开始进入安装状态
图 0 6开始安装
当正常安装完成后，出现如图提示框。
图 0 7安装完成
按“完成”按钮，客户端软件安装到系统默认目录中，并在系统的“开始”à“程序”中出现“NetView”程序组。
1. 视频服务器参数配置
NVS-6000系列视频服务器的参数配置包括以下几种方式：
通过客户端应用软件（通过网络连接DVS与计算机）配置DVS参数。
通过IE（通过网络连接DVS与计算机）配置DVS参数。
NVS-6000系列视频服务器可通过网络客户端、IE进行操作，支持网络预览、参数设置、远程控制等功能。
利用设置工具
当您用IE登录服务器成功后，您就可以用我们为您提供的方便而灵活的配置工具来对视频服务器进行配置，用鼠标左键点击‘『参数设置』’按钮，设置工具就会自动弹出来。如下图所示：
图 1 1 服务器配置
1.1. 视频及图像设置
视频及图像设置界面如下图：
图 1 2通道设置
1.1.1. 视频属性的设置
视频属性的设置包括了制式和色彩及清晰度的设置，如上图所示，
Ø 『制式』包括PAL和NTSC两种制式，每个通道可以选择不同的制式（注意4路每个通道只能选择一样的制式）。
Ø 『色彩调整』包括视频的亮度、对比度、色调的设置，设置条左边为最小值，您可以用鼠标方便的拖动，或者用鼠标选中后然后用键盘的方向键微调。（具体设置技巧详见下面的‘图像高级设置技巧’）。
Ø 『清晰度』包括了视频的4级清晰度设置，左边为最小值，您可以用鼠标方便的拖动，或者用鼠标选中后然后用键盘的方向键微调。（具体设置技巧详见下面的‘图像高级设置技巧’）。
1.1.2. 图像设置
图像的设置包括了图像格式（图像分辨率）、编码控制、帧率、关键帧间隔、最大量化系数、最小量化系数、码率等8种设置（具体设置技巧详见下面的‘图像高级设置技巧’）。
Ø 『图像格式』该设置主要是调整图像的分辨率，参考下表：
分辨率
PAL制式
NTSC制式
FULL D1
720*576
720*480
HALF-D1
720*288
720*240
CIF
352*288
352*240
QCIF
176*144
176*120
注意：1路或者两路所有系列产品分辨率都可以支持到FULL D1，4路系列产品支持CIF分辨率。
Ø 『编码音频』 如果需要音频，则选择编码音频复选框，使其变成选中状态；如果只需要视频则可以不选择编码音频复选框
Ø 『帧率』 指每秒编码器能编多少帧图像,本公司H型产品支持1-25帧（NTSC制式下为1-30帧）连续可调，Z型产品支持1-25帧（NTSC制式下为1-30帧）连续可调，具体型号指标参见表1。
Ø 『关键帧间隔』是指编码器所编出来的帧（I帧、B帧、P帧）中关键帧（I帧）间的P帧或者B帧的个数。
Ø 『位率类型』选择变码流时前端将根据图像的复杂度和运动状况以及用户配置『图像质量』自动选择一个比较合适的码流，但是不会『码率』超过；选择定码流时前端将码流尽可能的控制在配置中的『码率』值。
Ø 『图像质量』是指编码器用来控制图像质量的重要参数，分5个等级可设，如何设置详见‘图像高级设置技巧’。
Ø 『码率』码率指编码器每秒能编出来的码流的数量以bps为单位即位每秒。范围从16k到4096k连续可调，注意设置时后面的单位，为k时，则在输入时系统自动为您乘以1000，比如如果您输入4096那么您设置给编码器的码率为4096000bps，那么编码器则会以4096000bps的码率来编码。
注意： 以上设置详细设置技巧参见下面的‘图像高级设置技巧’。
1.1.3. 图像高级设置技巧
图像设置是服务器至关重要的一个设置，因为它能影响这个系统的性能，直接关系到视频质量，影响网络性能等，所以在服务器的图像设置重力求做到简单但又能够很灵活的适应各种系统各种网络。
在一般的系统中提供了码流和帧率可设，但仅仅用预先设好的几个值很难适应不同的网络，所以我们将一些高级设置也提供出来供用户设置，以使您的系统在保证视频质量的同时是网络利用率达到最佳。
在服务器的图像设置中包括了『码率』、『帧率』、『关键帧间隔』、『位率类型』、『图像质量』、『清晰度』等6项是我们在设置是要关心的。
下面我们分别介绍一下各个设置项的意义、他们是如何互相影响以及他们是如何影响网络性能的。
Ø 码率
是指编码器每秒钟能编出来的码流的大小，单位是比特每秒，这个设置项是影响带宽的最主要的因素，同时它也是其他设置项影响最多的设置项。当码率越大时它所占的带宽就越大，反之就越少。所以当网络带宽受限的时候，可以设置为定码流，根据带宽来调整一个比较合适的值。在定质量的情况下影响码率的设置项主要包括：帧率、关键帧间隔、位率类型、图像质量、清晰度等5项设置项。他们时如何影响的请参考下面介绍。
Ø 帧率
是指编码器每秒钟最大能编出来的视频帧的数量，单位是帧每秒，这个设置项有三个功能，首先它告诉编码器现在每秒要编所设置的帧数，第二当定码流的时候，帧率改变时候比如当帧率变小，因为编码器要保证目前设定的码流，所以它根据当前设定的码流，会提高每一帧的质量，所以在定码流的情况下，减小帧率会提高视频的质量，同时保证帧率不变。反之会降低视频质量。第三当定质量的时候帧率越高，图像越连续，码率越大，反之图像不连贯，码率越小。
Ø 关键帧间隔
是指编码器所编出来的帧（I帧、B帧、P帧）中关键帧（I帧）间的P帧或者B帧的个数，这个参数一般不改变它，默认采用100即可，如果改变的情况下，定码率时这个值越大图像质量越好，反之越差；定质量的情况下这个值越大码率越大，反之码率越小。
Ø 位率类型
选择变码流时前端将根据图像的复杂度和运动状况以及用户配置『图像质量』自动选择一个比较合适的码流，但是不会『码率』超过；选择定码流时前端将码流尽可能的控制在配置中的『码率』值。
Ø 图像质量
它是编码器用来控制图像质量的重要参数，这个参数只有在『位率类型』设置成变码流时才有效
Ø 清晰度
它是用来控制图像清晰度的一个设置项，共分为四级，1为最低，4为最高，定质量时图像清晰度越高码率越高，反之越低。定码率时图像清晰度越高码率比较小时效果比较差，码率比较大时图像质量越好。
综合以上,我们在设置图像时首先参考我们已经给定的几种场合的参考值，然后根据上述情况调整。如果效果还比较差可根据上述说明进行比较大的调整。下表给出参考值：
参考设置
属性
帧率
位率类型
图像质量
码率
分辨率
定码流
定码流
25
定码流
无效
根据情况设置
根据情况设置
局域网
定质量
25
变码流
最好
不受限制
根据情况设置
ADSL-上传512k
定码流
12
定码流
无效
384k
可用D1
ADSL-上传1M
定码流
12
定码流
无效
512k
可用D1
ADSL-上传2M
定码流
25
定码流
无效
768k
可用D1
最好
定质量（最高）
25
变码流
最好
不受限制
根据情况设置
好
定质量
25
变码流
好
不受限制
根据情况设置
一般
定质量
25
变码流
一般
不受限制
根据情况设置
差
定质量限码流
25
变码流
差
根据情况设置
根据情况设置
很差
定质量限码流
25
变码流
很差
根据情况设置
根据情况设置
自定义
自定义
－
－
－
－
注：在实际进行图像设置时，一般根据系统实际情况，参考上述值再进行一些微调即可。如果对图像质量和带宽都有比较严格的要求时，根据上述各个设置项的说明进行必要的调整。
1.2. OSD/MASK设置
如下图所示，‘OSD设置’设置中包括了OSD/MASK的设置。该设置中 “□”内为“√”表示开启对应的叠加选项功能,否则关闭对应的叠加功能；
如下图所示：
图 1 3 OSD设置
Ø 『显示信息设置』该设置主要完成字符叠加的功能，包括了叠加日期、叠加时间、叠加通道描述、显示字体。日期、时间显示在预览画左上角。通道描述显示位置X坐标取值范围0～720，Y坐标取值范围0～576。
Ø 『遮挡区域设置』该设置主要完成在指定区域设置遮挡块的功能，用鼠标左键点击“遮挡区域设置”，系统将会弹出如下设置框，然后您用鼠标左键即可在图像的任意位置拖动画出您想遮挡的区域，最后点“应用”即可在监控图像中设置上遮挡块。如果想取消遮挡设置，用鼠标左键点击“遮挡区域设置”弹出设置框后，点击“清除”，最后点击“应用”，即可去除遮挡。如下图所示：
图 1 4遮挡区域设置
1.3. 音频设置
系统中音频的设置在通道设置页如下图示中，在“编码音频”的“□”上打上“√”表示系统将采集并编码音频最后将编码后的码流从网络送到客户端。
如下图所示：
图 1 5音频设置
1.4. 系统网络配置
如下图所示：
图 1 6 网络设置
Ø 『IP地址』为视频服务器在网络中的地址，相关值根据您所在网络的情况从网络管理员处索取，不合法的或存在冲突的 IP 信息都会引起视频服务器的连接失败；
Ø 『子网掩码』、『网关』请从网络管理员处索取；
Ø 『DNS』请从网络管理员处索取，该功能主要是服务器解析域名是需要指定去哪里能够解析即域名解析服务器地址，一般在公网上都有，比如反向连接的时候。
Ø 『端口』服务器提供数据服务包括音视频流服务和设置服务等的侦听端口；
Ø 『Web端口』服务器提供web服务的侦听端口，如更改了此设置，再次登录时需输入http://IP地址：Web端口；
Ø 『设置对讲IP』指主机发出对讲请求时接收信息的客户机IP地址。当您需要服务器能主动发起语音对讲请求时需要该服务。注意：服务器探头输入4被设置为服务器发起语音对讲请求按钮，当您需要服务器端主动请求语音对讲时，必须先设置该IP，该IP的设置后服务器主动向该IP请求语音对讲，（该IP所在电脑必须运行本公司的客户端），如果用户同意则开始对讲，如果不同意则对讲失败。
Ø 『当前服务器名称设置』指服务器的名称以便于记忆，比如假设这个服务器放置在解放路888号，您就可以为它起个名称叫“解放路888号”非常方便确定它的位置；
Ø 『设置』当和该按钮对应的设置项完成后即可点击该按钮完成设置。
1.5. 云台、串口设置
1.5.1. PTZ设备管理
本公司所有视频服务器支持64种常用的云台协议，并可任意增加新协议。采用透明传输的方式来管理云镜设备，服务器提供12V电源输出，可直接给球机供电，标准的RS485直接接球机，并能够通过网络远程配置云镜设备的参数比如波特率、停止位、校验位等，能够远程控制球机的速度等。
1.5.2. PTZ协议设置
如下图所示：
图 1 7 COM设置
Ø 『云台协议』在下拉菜单中选择您需要的协议，服务器支持64种通用的云台协议，如果该下拉菜单中没有您需要的协议，您可以上传您自己的协议，服务器支持透明传输，关于如何做自己的云台协议请联系本公司技术支持。
Ø 『云台地址』输入您的云台的地址，一般云台该地址是可设的。
Ø 『云台速度』在这里您可以方便任意的设置球机运行的速度。
Ø 『云台串口参数』这里您需要从下拉菜单中选取设备与球机通讯的串口参数，以便于能正常的通讯。
Ø 『设置』当以上设置都完成后，您用鼠标左键点击设置即可完成云台协议的设置，然后您就可以方便的用我们的控制工具来控云镜。
1.5.3. 232串口参数设置
服务器支持232串口数据透明传输的功能，在客户端可以通过网络发送任何数据给服务器，服务器可以将客户端发送的数据向串口发送数据。
1.5.4. 云台管理常见问题
1、 云镜不能控的问题，可能的原因包括：首先检查硬件比如云台电源有没有接好；485线有没有连接正确等。然后检查云台协议是否设置正确包括云台协议、地址、波特率一定要和您正在使用的球机对应；再检查控制速度是否被设置成零。如果还不能控请联系公司技术支持。
2、 如何做自己的云台协议，该部分比较复杂，所以请直接联系公司的技术支持来解决这个问题。
1.6. 告警及事件管理
本节主要说明如何配置视频服务器的告警参数以及视频服务器如何处理各种告警，如下表：
告警类型
联动动作
触发事件
告警处理
属性
视频移动告警
可联动探头输出
1.抓拍jpg图片并上传到客户端，2.自动调用云境到指定预置点
客户端可配置并存入日志文件中
配置后自动
探头输入告警
可联动探头输出
1.抓拍jpg图片并上
传到客户端，2.自动调用云境到指定预置点
客户端可配置并存入日志文件中
配置后自动
视频丢失告警
可联动探头输出
1.抓拍jpg图片并上传到客户端
客户端可配置并存入日志文件中
配置后自动
探头输出
--------
触发报警设备
---------
配置后自动也可手动输出
表7
1.6.1. 视频移动告警管理
视频移动告警启用后，当图像中在设定区域设定时间下有移动时视频服务器会根据设定的动作进行告警处理比如联动抓拍jpg图片、联动探头输出，并把该报警发送到客户端，然后客户端在根据本地的设置进行处理。视频移动告警信息包括服务器名称、IP、报警类型、时间等信息将保存到日志文件中，以便于以后的查询。如果告警时客户端没有连接视频服务器，可通过设置使得当发生告警时触发客户端自动登录服务器并打开图像。
如何设置移动告警
如下图所示：
图 1 8视频移动侦测设置
在“视频报警”设置中，『报警类别』选中“视频移动”，显示如上图。
Ø 『启用自动抓拍』当移动事件发生后,系统将自动把报警jpg图片传送到当前连接的所有客户机上；
Ø 『报警时间段设置』根据实际情况输入具体数值，在布防时间段内系统才检测移动事件；
Ø 『联动报警输出』 系统提供2~4路开关量探头输出可供选择，用户可外接电铃、警灯、警号等报警设备，当有移动事件发生时，系统会自动输出开关量到外接设备；
Ø 『报警清除时间』 报警延续到此时间后自动清除输出；
Ø 『移动报警检测区域』 设定图像动态检测区域（每路图像被分割成9行11列，共有99个区域可以设置动态检测），设定的区域外系统将不作动态检测，红色显示表示“该区域为图像动态检测区域”；设置时可用鼠标拖动，选中设置区域；
Ø 『检测灵敏度』 移动侦测的灵敏度，1为最高。
设置技巧
1． 为了避免图像中的小物体移动，造成不必要的告警，可以把灵敏度设置高一点。
2． 在移动较频繁的地方，可以将灵敏度设置高一点，以避免频繁的告警
3． 只有需要非常精细的移动告警需要设置灵敏度值较低时及非常灵敏外，其他情况都推荐将灵敏度的值设置较高
1.6.2. 视频丢失告警管理
视频丢失告警启用后，当视频丢失告警发生时，可联动指定探头输出，并把告警信息发送到客户端。然后客户端在根据本地的设置进行处理。视频移动告警信息包括服务器名称、IP、报警类型、时间等信息将保存到日志文件中，以便于以后的查询。
如何设置视频丢失告警
如下图所示：
图 1 9视频丢失告警设置
Ø 『报警时间段设置』根据实际情况输入具体数值，在布防时间段内系统才检测丢失事件；
Ø 『联动报警输出』 系统提供2~4路开关量探头输出可供选择，用户可外接电铃、警灯、警号等报警设备，当有视频丢失事件发生时，系统会自动输出开关量到外接设备；
Ø 『报警清除时间』 报警延续到此时间后自动清除输出；
1.6.3. 探头输入管理
探头告警启用后，当探头输入告警发生时，视频服务器根据设置可以进行以下动作：
1． 联动预先设置的探头输出。
2． 抓拍jpg图片并上传到主机。
3． 自动调用设置好的球机预置位。
4． 将报警信息发送到客户端，可以触发未连接客户端连接上来并打开视频。
如何设置探头告警
如下图：
图 1 10探头输入告警设置
Ø 『探头名称』对对应探头进行文字描述，使其能被轻松辨识，如“大门口”、“配电室”等
Ø 『探头布防时间设置』根据实际情况输入具体数值，在布防时间段内系统才检测探头触发事件；
Ø 『报警清除时间』 报警延续到此时间后自动清除输出；
Ø 『启用自动抓拍』当探头触发事件发生后,系统将自动把报警图片传送到指定的客户机上，系统须先指定接收图片的客户机，其IP地址在『网络设置』中设置；
Ø 『自动抓拍通道』设定探头触发后，抓拍哪一通道的图像并传送
Ø 『预置通道』当探头触发后，系统自动将球型摄像机转动到指定的『云台预置位置』，必须外接支持预置点的球型摄像机，且在主界面下设置好欲调用的预置位
Ø 『联动报警输出』 系统提供三路开关量可供选择，用户可外接电铃、警灯、警号等报警设备，当有探头触发事件发生时，系统会自动输出开关量到外接设备；
1.6.4. 探头输出设置
告警输出主要作用是当发生告警的时候，能够自动触发指定的探头输出开关量，以触发告警设备比如警铃等。设置如下图：
图 1 11 探头输出告警设置
1.7. PPPOE&DDNS设置
如果前端是拨号上网，则必须在这里配置；
图 1 12 PPPOE&DDNS设置
1.8. 中心平台接入配置
平台接入配置是指前端设备监控系统平台的必要参数设置。如下图：
图 1 13 平台接入设置
启用向平台主动注册：如果打勾，前端会主动向系统配置的指向ip地址进行注册。如果设备不接入平台，可以直接将打勾去掉就可以。
服务器IP：平台的接入服务器ip地址
服务器端口：平台接入服务器的网络端口
1.9. 系统设置
本节主要介绍于系统通用设置有关部分的配置包括『系统时钟』、『系统参数保存』、『系统升级』、『系统版本』、『系统重启』、『系统恢复出厂设置』。
如下图所示：
图 1 13 系统设置
Ø 『设置系统时间』系统提供远程视频服务器与客户机时间校准功能，确认客户机时间正确后，点击“设置”视频服务器便会以客户机的时间进行工作；
Ø 『设置更新』点击“保存参数”可将修改后的参数保存到服务器的flash中，如不按此步骤，系统掉电重启时仍将使用原设定参数；
Ø 『系统升级』 非专业人士请勿使用此功能。先点击“浏览”按钮，正确选择升级文件；如下图：
图 1 14 选择升级文件
图 1 15选择升级文件
然后点击“开始升级”，弹出提示框点击“确定”按钮
图 1 16开始升级文件
系统将进入升级状态，升级进度条会实时显示升级进度
图 1 17 正在升级
升级成功后状态条会显示“FLASH已经升级成功，服务器将重新启动”，重启后查看是否升级成功可以查看版本号是否与您升级包一样。
图 1 18 升级成功
Ø 『恢复出厂设置』 恢复除网络参数、密码外的所有参数为出厂值。
Ø 『重启服务器』点击“重启服务器”按钮，服务器将断电重启。
1.10. 用户权限设置
服务器最大支持5个用户。每个用户可以设置单独的权限。在如果要授权某个权限直接“□”上打上“√”具体设置如下：
图 1 19 用户权限设置
Ø 『启用此用户』在“□”上打上“√”表示开启这个用户，只有开启的用户服务器才允许客户端用该用户登录，否则禁止登录。
2. 客户端软件操作
2.1. 系统登录、锁定、退出
2.1.1. 系统登录
在Windows操作系统中，运行“开始”—→“程序”—→“NetView”菜单中的“NVClient”，将弹出用户登录界面，如图所示：
图 2 1 登录对话框
输入用户名、密码，如图所示：缺省时不需要输入用户名和密码
图 2 2 输入用户名及密码
按“确定”就可进入主界面，如图所示：
图 2 3 主界面
主界面由网络预览、功能按钮、服务器列表和状态显示等部分组成。
2.1.2. 系统锁定
点击主界面，客户端界面将被锁定，不能进行任何操作，再次点击系统锁定弹出如图对话框。
图 2 4 解锁输入框
在此对话框中输入用户密码，点击确定进行系统解锁。
2.1.3. 系统退出
点击主界面，弹出退出对话框如图对话框。
图 2 5 退出输入框
在此对话框中输入用户密码，点击确定进行系统退出。
2.2. 系统设置
2.2.1. 服务器管理
服务器管理主要负责将服务器添加到本地客户端的服务器列表中。
鼠标点击主界面按钮弹出本地设置界面，进入一般设置属性页；如图
图 2 6 服务器管理
添加服务器：
图 2 7 添加服务器
输入要管理的视频服务器参数，依次选择主机类型，输入视频服务器IP地址、本地显示名称，命令端口号附注信息、选择是否启动自动登录服务器、是否使用RTSP通道显示视频。
启动自动登录服务器是指：用户登录服务器时系统将自动用这里配置的用户名和密码进行登录，否则在登录服务器系统会弹出一个登录对话框用户需要输入用户名和密码才能登录服务器。
图 2 8 登录服务器
图 2 9 输入服务器参数
因视频服务器出厂的管理员和密码就是admin、admin，所以本例中输入的管理员名称和密码也是admin、admin。按“确定”按钮，添加完成，下图所示的界面可以查看到添加的视频服务器。
图 2 10视频服务器添加完成
修改服务器：在上图服务器列表框选中某个服务器，点击修改按钮或者直接在列表中双击某个服务器可以对已经添加的服务器进行属性修改，将弹出和添加服务器一样的对话框，如下图。
图 2 11修改服务器
删除服务器：在上图服务器列表框选中某个服务器，点击删除按钮，可以将已经添加的服务器删除，如图删除上面添加的102服务器。删除102服务器后，在主界面的服务器列表中该服务器也会自动消失。
图 2 12删除102服务器显示结果
2.2.2. 用户管理
系统将用户分成管理员和操作员两种用户。
鼠标点击主界面按钮弹出本地设置界面，进入一般设置属性页；如图
图 2 13用户管理
设置密码：点击“设置密码”按钮，弹出设置用户名和密码的对话框，如下图。
图 2 14 用户名、密码输入框
输入新的用户名和密码，点击“确定”按钮进行保存。
图 2 15用户名、密码输入框
设置完以后，退出系统。下次登录就必须用新的用户名和密码进行登录，否则将无法登录系统。
2.3. 服务器登录
2.3.1. 刷新服务器
自动刷新：系统支持同一网段内的服务器能够被客户端自动搜索到并且自动添加到服务器列表中。但是在广域网中该功能无效。
手动刷新：用户可以在服务器列表中右键点击“网络”节点弹出菜单中选择“刷新”，进行搜索服务器。见下图。
图 2 16 刷新菜单
2.3.2. 登录服务器
在服务器列表中双击服务器节点，或者在服务器列表中右键点击服务器节点弹出菜单中选择“登录服务器”，下图。
图 2 17登录服务器菜单
弹出登录对话框，输入用户名和密码，点击连接。下图。
图 2 18登录对话框
2.3.3. 退出登录服务器
在服务器列表中右键服务器节点弹出菜单中选择“退出服务器”，下图。
图 2 19退出服务器菜单
2.4. 视频浏览、控制
能够提供专业级的实时监控功能，能够同时管理几百个点，支持64画面同时监看，多画面循环切换、支持前端分组管理、分组切换；
2.4.1. 浏览视频
打开视频：在视频窗口中用鼠标左键点击一个视频的画面，然后在服务器列表中双击通道或者右键点击通道弹出菜单中选择“打开通道”项，下图。
图 2 20打开视频通道菜单
关闭视频：
方法一：在服务器列表中双击已经打开视频的通道，进行关闭在视频。
方法二：鼠标右键点击一个视频的画面，弹出菜单中选择“关闭”项，下图。
图 2 21关闭视频菜单
2.4.2. 声音播放控制
打开视频服务器的通道视频，选择视频画面；点击主界面下方按钮打开视频通道对应的声音图标变成。再次点击该按钮关闭视频通道对应的声音。
注意：在播放声音前需要确定视频服务器已经编码音频并且音频接口接了声音输入。
2.4.3. 云镜控制
打开视频服务器的通道视频，选择视频画面；选中视频画面后画面会显示一个红框。
图 2 22选中画面显示界面
点击云台控制按钮，进行控制。
注意：如果控制不成功，请检查服务器云台设置是否正确，以及云台设备是否正常。
图 2 23云台控制界面
2.4.4. 预置位
打开视频服务器的通道视频，选择视频画面；
添加预置：将云台转到预定地方，在预置点输入框中输入编号，点击“预置”按钮进行设置。
预置位调至：在预置点输入框中输入编号，点击“调用”按钮将云台转到预定地方。
图 2 24预置位控制界面
2.5. 语音对讲
实现客户端工作人员与视频服务器值班人员进行声音对讲，两端都可以主动请求与对方进行对讲。客户端支持广播声音，允许同时可以与多个视频服务器进行对讲；
2.5.1. 客户端请求对讲
鼠标左键点击主界面按钮弹出语音对讲对话框；如图
图 2 25语音对讲界面
2.6. 视频分组、调阅
2.6.1. 视频分组设置
鼠标点击主界面按钮弹出本地设置界面，进入“分组切换”属性页；如图
图 2 26视频分组设置界面
添加分组：
在“视频分组设置界面”点击“增加”按钮弹出如下图。输入分组名称，点击“确定”按钮。
图 2 27输入分组名称
在分组名称列表中出现刚才添加的分组“102服务器”，见下图。
图 2 28添加完界面
对分组“102服务器”的每个画面进行设置视频通道：选中“102服务器”后，在“通道设置”列表中选择某个画面点击“设置”按钮或者直接双击，弹出设置对话框，见下图。
图 2 29选择服务器
选择需要在该画面上显示的服务器和通道号，点击“确定”按钮，见下图。
注意：服务器选择的列表只会显示已经在服务器管理添加的服务器，并且添加的服务器已经启用自动登录服务器设置，设置方法见“服务器管理”。
图 2 30选择服务器和通道
图 2 31完成设置一个画面
按上面的步骤设置画面显示服务器的视频通道，添加多个分组，结果见下图。
图 2 32设置完界面
2.6.2. 视频分组调阅
鼠标点击主界面按钮弹出预先设置好分组列表；如图
图 2 33视频分组调阅
选择某个分组，打开这组的视频
图 2 34打开“102服务器”分组显示视频界面
2.6.3. 视频分组循环切换
视频分组循环切换是指将设置好的视频分组按固定的时间间隔对每组分组进行切换显示视频。鼠标点击主界面按钮开始循环切换。如果要停止循环切换重新点击主界面按钮停止循环切换。
2.7. 图片抓拍
图像的抓拍系统实现机制是通过前端抓拍，然后上传给客户端。所以可以抓拍高清晰D1的图片，即使实时浏览
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
